Porausreikäpumppujen automatisointi: vesihuollon säätämisen

Asianmukaisesti valittu kaivopumppu, jossa on automaatio, on koko vesijärjestelmän "sydän". Samanaikaisesti automaattisen yksikön toiminta ei ole yhtä tärkeä kuin itse veden nosto-osan toiminta.

Tässä artikkelissa kuvataan perusperiaatteita, joilla tällaisten laitteiden työtä säännellään, ja annamme joitakin vinkkejä, jotka ovat hyödyllisiä päälliköille järjestelmien itsenäisessä suunnittelussa ja kokoonpanossa.

Automaattisen ohjauksen perusteet

Kaivoon asennettu pumppu pystyy tehokkaasti suorittamaan vain yhden toiminnon, nimittäin veden nostamiseksi ennalta määrättyyn korkeuteen. On kuitenkin välttämätöntä työskennellä tässä tilassa, paitsi jos pumpataan pumppua.

Muina aikoina on tärkeää, että veden virtaus on hallinnassa.

• Luonnollisesti pumppausjärjestelmän toiminta manuaalisesti ei toimi, koska pumppu on maan alla huomattavassa syvyydessä. Tästä syystä ohjaus suoritetaan palautteen periaatteella - aukkopumpun automaatio havaitsee tiettyjä parametreja ja säätää siten pumpun toimintaa.
• Esimerkki tällaisesta säädöstä voi olla moottorin käynnistyspumppu, kun paine järjestelmässä. Heti kun veden virtaus johtaa paineen laskuun, ohjataan ohjausyksikköön tietoja ja pumppaus aktivoidaan.

Kiinnitä huomiota! Jotta se tapahtuisi harvemmin, eikä jokaisen nosturin kytkemisen jälkeen, järjestelmään asennetaan erityinen vastaanotin. Suunnitteluominaisuuksien ansiosta se takaa sujuvan käynnistyksen, mikä säästää suuresti pumpun osan resursseja.

• Akut toimivat samalla tavalla.: Heti kun säiliö on täytetty tiettyyn tasoon, pumppu sammuu ja vesihuolto keskeytyy.
• Pumpun automaation tärkeä tehtävä on laitteen suojaus.: tarvittaessa (työ ilman vettä, hiekkaa tai lietettä) se sammuu, mikä estää sen rikkoutumasta. Koska korkealaatuisten mallien hinta on melko suuri, tämä ominaisuus voi olla erittäin hyödyllinen.

Seuraavassa tarkastellaan yksityiskohtaisemmin tässä mainittuja säätöesimerkkejä.

Automaation tyypit

Paineen säätö

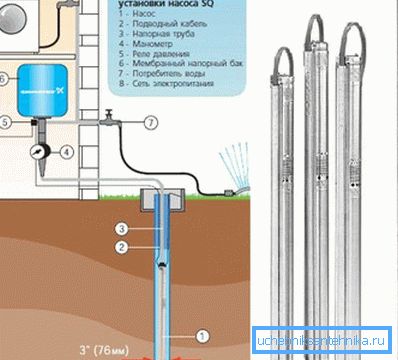

Yksittäisten kaivojen kohdalla on edullista asentaa joukko laitteita, jotka mukautuvat järjestelmän paine- tasoon. Tätä varten veden syöttöpiiriin on rakennettu kalvotyyppinen vastaanotin, joka pystyy kompensoimaan hydrauliset iskut ja ylläpitämään liiallista painetta putkissa.

Säätö tehdään näin:

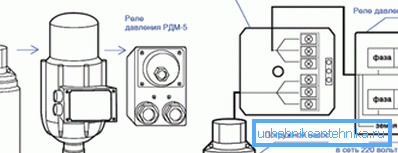

• Painekytkin (asennettu erikseen tai osana automaattista pumppausasemaa) on säädetty kahteen indikaattoriin: taso, jolla vesi on kytketty päälle ja taso, jolla pumppu sammutetaan.

• Liian usein kytkemisen estämiseksi valitaan säädettävät rajat pumpun suorituskyvyn ja vastaanottimen ominaisuuksien mukaan.

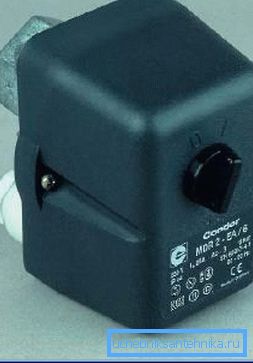

• Parhaan suorituskyvyn saavuttamiseksi on käytettävä teollisuusreleitä (XMP Telemecaniquelta, MDR Condorilta ja vastaavilta). Ne kestävät huomattavan suuruisen virran (15-16 A) ja ne on varustettu luotettavilla koskettimilla. Ammatillisten releiden miinus on valmistumisen puuttuminen: säätöön käytetään painemittaria, joka vaikuttaa kielteisesti tarkkuuteen.

• Kodinkoneet ovat helppokäyttöisempiä, mutta vähemmän luotettavia. Jos sinulla ei ole asianmukaista taitoa - on parempi olla yrittämättä tehdä asetuksia itse, mutta jätä tämä tehtävä ammattilaisille.

Vihje! Kun käytät kotitalousreleitä, asiantuntijat suosittelevat erillisen automaattisen suojauksen asentamista erilliseen ohjauskaappiin.

Asetus riippuu tasosta

Säiliön täyttöasteen valvonta on välttämätöntä, jos vesihuolto järjestetään vesitornissa tai ullakolla sijaitsevassa vesivarastossa.

Tässä tapauksessa säätö varmistetaan melko yksinkertaisen järjestelmän toiminnalla:

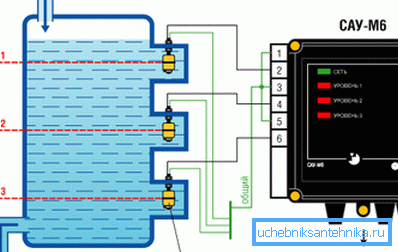

• Varaussäiliössä vedellä on useita elektrodeja - ns. Täyttöantureita.
• Kun vesitaso muuttuu, elektrodit sulkeutuvat tai avautuvat vastaavasti.
• Heti kun vesi saavuttaa ylämerkin, ohjausrele sulkeutuu pumpusta ja vesihuolto pysähtyy.
• Kun saavutat alemman merkin, pumppu aktivoituu ja jatkaa veden syöttöä säiliöön.

Elektrodien sijasta tällaiset järjestelmät on joskus varustettu niin kutsuttuilla kellukytkimillä. Nämä laitteet ovat kuitenkin vähemmän luotettavia ja niillä on pieni työvaraus.

Kiinnitä huomiota! Ohje suosittelee joka tapauksessa asentamaan hätäpoistojärjestelmän säiliöön tai asentamaan erillisen hälytysyksikön ylivuotoon.

Säiliön vesitasoon sidottuja säätöjärjestelmiä käytetään usein massavesisyöttöön. Kaivojen pumput, joissa on tasotyyppinen automaatio, kestävät paljon kauemmin, koska niiden toimintatapa on vakaampi. Myös säästöresurssi edistää lyhyen aikavälin käynnistysten puuttumista.

Suojamekanismit

Toinen tärkeä säätöjärjestelmien tehtävä on suojata itse mekanismi. Automaattinen porauspumppu on yleensä varustettu useilla turvalaitteilla, joiden ansiosta se voidaan pitää työolosuhteissa myös suurissa kuormissa.

Tärkeimmät syyt laitteen hajoamiseen ovat:

• Verkkojännitteen lisäys tai väheneminen.
• Sähkömoottorin toiminta äärimmäisessä kuormituksessa pitkään.
• ”Kuivaajo”, ts. pumppausosan toiminta ilman vettä.

Jokainen näistä syistä on poistettava:

• Tehonsyöttöreleiden vakauttamiseksi käytetään jännitteen ohjausta. Virtajännitteillä tällainen laite katkaisee pumpun. Nykyaikaiset mallit on lisäksi varustettu aikaviiveellä, joka estää laitteen usein kytkemisen päälle jännitevirtojen aikana.

Kiinnitä huomiota! Teollisuuden vesijärjestelmissä voidaan käyttää nykyisiä stabilisaattoreita, mutta niiden käyttö on melko kallista.

• Jotta moottori ei ylikuumene kovissa kuormissa, käytetään ns. Tässä tapauksessa tämän osan asetus suoritetaan siten, että sen parametrit vastaavat pumpun nimellisiä ominaisuuksia.

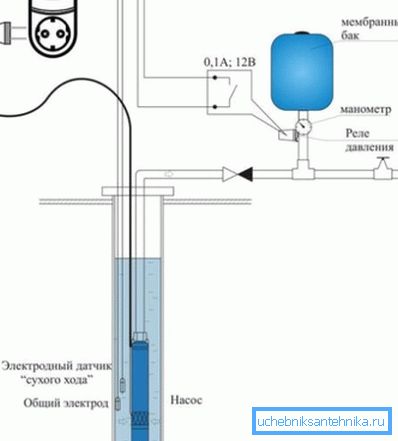

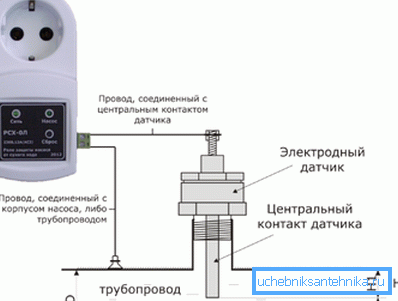

• Suojaus kuivaa juoksua vastaan ​​rakennetaan yhä enemmän itse pumppuun. Tällaista säätöä kutsutaan "epäsuoraksi": pumppu sammuu, kun virtausosa alkaa joutua tyhjäksi. Tämä lisää kuitenkin kaikkien osien kulumista.
• Luotettavampi on laitteen toiminnan säätö kaivon vedenpinnan mukaan: kuten säiliön tapauksessa, voidaan käyttää joko antureita tai kellukkeita.

Kaikki nämä mekanismit voidaan koota sekä painettujen piirilevyjen vaahtoon että mikroprosessorien perusteella. Automaattiset säätöprosessorijärjestelmät ovat luotettavampia, mutta ne ovat paljon kalliimpia, ja ammattilaisten tulisi määrittää ne.

johtopäätös

Sähkökäyttöisellä uppopumpulla varustettujen kaivojen automaatio mahdollistaa optimoida kaikki työprosessit. Samaan aikaan emme vain vähennä energiakustannuksia, vaan myös vähentävät itse veden nostolaitteen kulumista. Lisätietoja tästä aiheesta sisältää videon tässä artikkelissa.
