Porausreiän pumpun liitäntäkaavio: useita vaihtoehtoja

Sähköisillä insinööreillä on kuuluisa sananlasku: ”Elektroniikka on yhteystieto.” Melko suurella sattumuksella on mahdollista sanoa, että LVI-järjestelmiin sovelletaan myös tätä lausuntoa.

Liian paljon riippuu yhteyksien laadusta ja putkilinjojen kunnosta. Samalla on olemassa yksi merkittävä ero - jos aiot toteuttaa porauslaitteiston, sinun on tiedettävä ainakin yleisesti sekä kaivon järjestämisen periaatteet että käytetyn pumpun tyyppi ja rakenne.

Varmista, että vesiputket ovat myös kosketustieteen alaisia.

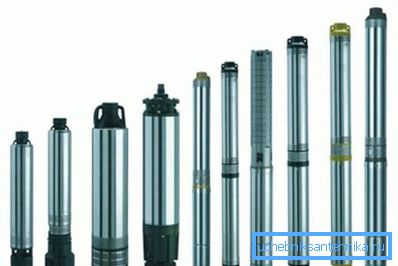

Analysoidaan siis, mitkä pumput ovat käytettävissämme yleisesti niiden suunnittelun mukaan:

• vaakasuora tai pystysuora - riippuen työakselin pyörimisakselin suunnasta;
• ulkoisten tai sisäisten tukien kanssa;
• aksiaalinen tai sivuveden tulo;
• yksivaiheinen tai monivaiheinen - riippuen vesihuollon vaiheista;
• poikkileikkaus - jokaisessa vaiheessa on liitin;
• pääty- tai aksiaaliliittimellä;
• suojaava päällyste sisällä tai ilman;
• upotettava - sen sijainti vedenpinnan alapuolella;
• osittain upotettava - laite itse on vedenpinnan alapuolella ja moottori on korkeampi;
• itsepohjainen - tuottaa automaattisen ja itsenäisen syöttöputken täyttämisen;
• säädettävä - pystyy itsenäisesti säätämään vesihuollon määrää;
• hermeettinen - kosketus ilmakehään on jätetty pois.

Muita suunnittelun ominaisuuksia on, mutta jo nyt, kun otetaan huomioon esitettyjen erilaisia ​​ratkaisuja, voidaan päätellä, että markkinat tarjoavat valtavan määrän pumppuja, jotka tuottavat vettä kaivoista.

Mutta useimmin käytetty:

• pystysuora - ne ovat suuria kyseiselle sovellukselle;
• monoblokki - tässä tarvitaan yksinkertaisuutta ottaen huomioon epäpuhtauksien taso;
• sisäiset tuet;
• aksiaalinen sisääntulo - myös kotelon kokoonpanon mukaan;
• yksivaiheinen - yksinkertaisuuden periaatteiden mukaisesti;
• liitin;
• sisäisen pinnan suojauksen avulla;
• upotettava, ja
• sinetöity.

sukellusvene

Yksi kuuluisimmista uppopumpun kaavioista näkyy kuvassa "A".

tässä:

• A - pumppausosa;
• B - suodatin;
• C - sähkömoottori;
• D - 1 tuuman putkikierre;
• E - kondensaattorilaatikko;
• F - mallin sisähalkaisija on enintään 105 mm.

Sähköliitäntä

Tällaisen pumpun kytkentäkaavio on:

• A - vedenlämmitin;
• B - säiliö 40-50 litraa;
• C - painekytkin - suojaa liialliselta paineelta;

• D - karkea suodatin;
• E - laitteen sijoittaminen kaivoon;
• F - lämminvesiputki taloon;
• G - kylmän veden putki taloon.

Hyvä neuvonta! Suosittelemme, että ostat tiettyjä yhteysmenetelmiä vastaavilta valmistajilta. Eroja voivat olla verkkoyhteyden parametrit ja tarve asentaa lisää sulakkeita.

Täydelliset kytkentäkaaviot

Yhteysjärjestelmiä on useita. Esitämme joitakin niistä, tyypillisimmistä.

Yhteys kotelon käyttöön

Jos päätät tehdä kajakkikammion, siirry tähän hyvin kaivolaitteen viimeiseen vaiheeseen.

Samalla koko yhteys näyttää tältä:

• A - kotelo;
• B - vakio vedenpinta;
• C - turvakaapeli;
• D - pumppu;
• E-kuiva-anturit - kiinnitä huomiota näihin erittäin hyödyllisiin järjestelmän apuelementteihin, niitä ei usein asenneta, mutta joskus ne ovat välttämättömiä työn etenemisen analysoinnissa;
• F - kaivon kotelo;
• G - sähkökaapelin hallintajärjestelmä;

• H - ohjauspaneeli;
• I - painekytkin - toinen tärkeä järjestelmä, joka ohjaa järjestelmää;
• J - viiden sisäänkäynnin liitto;
• K - putken pää - suosittelemme kiinnittämään erityistä huomiota pään huolelliseen asetteluun ja kuntoon;
• L - vedenpoistoventtiili suojajärjestelmän osana;
• M - vesiakku;
• N - manometri - on välttämätöntä tietää järjestelmän paine jatkuvasti;
• P - aukkosuodatin - tämän järjestelmän piirre - suodatin on jo järjestelmän ulostulossa;
• Q - takaiskuventtiili.

Yhteys painopisteenä vesivoiman kerääjälle

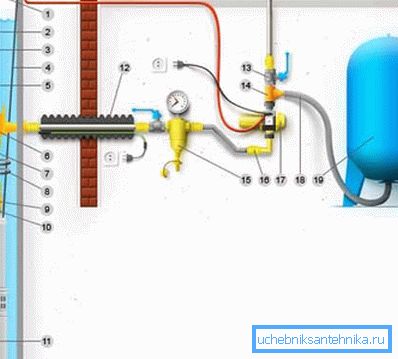

Huomaa, että seuraavassa kuvassa suodatin on asennettu keskelle ja käytä veden jäätymissuojaa:

• 1 - kuoppa;
• 2 - sähkökaapeli;
• 3 - galvanoitu putki - korroosio on erittäin tärkeää tällaisille laitteille;
• 4 - turvakaapeli;
• 5 - hermeettinen kaapelilaatikko;
• 6 - sovitin;
• 7 - putki;
• 8 - kaapeliliitokset;
• 9 - takaiskuventtiili;

• 10 - nippeli;
• 11 - aukkopumppu;
• 12 - jäätymissuojaus;
• 13 - sulkuhana;
• 14 - tee;
• 15 - pääsuodatin;
• 16 - sovitin;
• 17 - elektroninen automaatioyksikkö;
• 18 - johdotus;
• 19 - vesiakku.

Rajoita kiinnitystarvikkeita

Toinen vaihtoehto osoittaa perusteellisimman asenteen koko sidosjärjestelmään muistuttaen, että putkilinjat ovat myös yhteystieteenä.

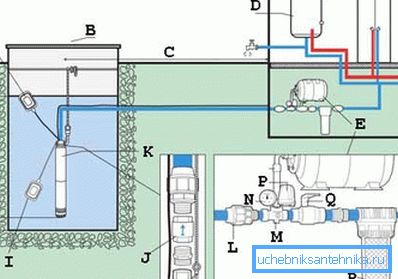

Huomioi käytetyn anturin käyttö ja "kuiva" tila:

• A - anturin sijainti pumpun työasennossa, kun kanavassa on riittävästi vettä;
• B - kuoppa;
• C on ylemmän maanpinnan vaakasuora;
• D - vedenlämmitin;
• E - hydroakku;
• F - kokonaissyvyys;
• G - dynaaminen, jatkuvasti muuttuva taso;
• H on pienin etäisyys laitteen reunasta kaivon pohjaan;

• I - anturin asento, kun on olemassa hätäpysäytys, joka johtuu veden puutteesta, "kuivasta" tilasta;
• J - takaiskuventtiilin asento, kiinnitä huomiota kiinnitysjärjestelmään;
• K - uppopumppu kelluvalla;
• L - kytkentä;
• M - sovitus 5 ulostulolle;
• N - manometri;
• P - painekytkin;
• Q - palloventtiili;
• R - esisuodatin.

Pintapumpun liitäntä

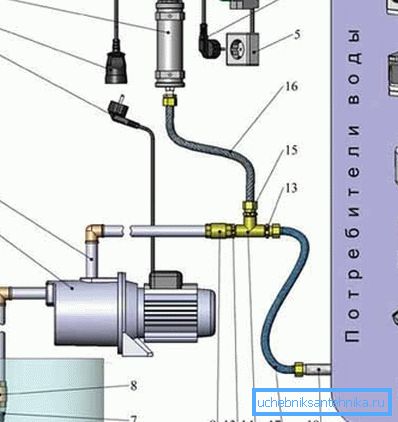

Pintapumpun esittely ja yhdistäminen:

• 1 - ohjausjärjestelmä;
• 2 - virtajohto ja pistoke;
• 3 - virtajohto ja pistorasia;
• 4 - automaattinen kytkin - pakollinen elementti ylikuormitusta vastaan ​​ja järjestelmän säilyttäminen toimintakunnossa;
• 5 - virtaliitin, ehdotettu järjestelmä toimii 220 V: n ja 50 Hz: n vakioverkosta;
• 6 - hyvin;
• 7-tuloinen suodatin;
• 8 - takaiskuventtiili;

• 9 - imuputki;
• 10 - pintapumppu;
• 11 - pumpun virtajohto ja pistoke;
• 12 - injektioputki;
• 13 - nänni;
• 14 - tee;
• 15 - siirtymänippa;
• 16 - joustava eyeliner;
• 17 - eyeliner;
• 18 - putkilinja kuluttajille.

Hyvä neuvonta! Pumppua valittaessa suosittelemme keskittymään seuraaviin kriteereihin: sen tarkoitus, suorituskyky ja vaadittu vedenkorkeus, imuletkun tyyppi, jos se on pintapumppu - sisäisen poikkileikkauksen muoto ja halkaisija voivat vähentää pumpun suorituskykyä, missä olosuhteissa toiminta tapahtuu sisällä tai ulkona ilmaa.

tulokset

On monia vaihtoehtoja pumppujen yhdistämiseksi syöttämään vettä kaivosta. Ilman kokemusta näiden järjestelmien perustaminen omin käsin, vaikka opetus olisi olemassa, on hyvin vaikeaa. Otamme huomioon, että mahdollisten virheiden hinta on liian korkea.

Tarjoa kaikki ammattilaisten työ. Tämä ei kuitenkaan sulje pois sitä, että on tarpeen tietää yksityiskohtaisesti kaikki käynnissä olevien prosessien vivahteet, joten varmista, että katsot enemmän kuin kerran videon tässä artikkelissa.
