Porakoneet kaivokäyttöön: ominaisuudet ja tuotanto

Jos et halua maksaa ulkomaalaisten työstä ja haluat rakentaa hyvin omien käsienne kanssa, tarvitset työkalun. Poraukseen tarvitaan ensin booraksia, jotka eivät aina ole edullisia ostaa, varsinkin jos he joutuvat työskentelemään vain kerran.

Kerrotaan, miten tehdä kotitekoisia poroja kaivoja varten improvisoiduista keinoista.

Kotitekoinen booraksi

ruuvi

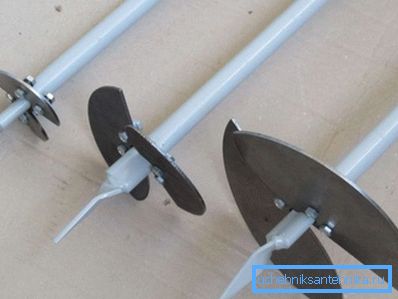

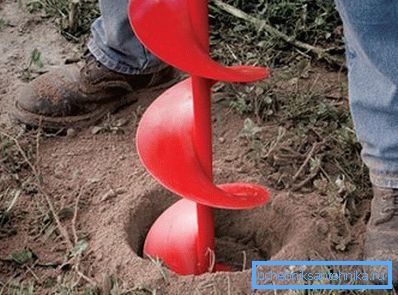

Ruuvi- tai ruuvibitti on hyvin yksinkertainen rakenne: se on teräsnauha, joka on kierretty spiraalin ympäri akselin ympäri ja hitsattu siihen tiukasti. Akselina käytetään metalliputkea tai -sauvaa, jonka päähän on kiinnitetty pyörä- tai kahvoilla varustettu kahva työkalun pyörittämiseksi..

Kierrettäessä kierre alkaa kaivaa maahan ja nostaa sen terien avulla ruuvin periaatteelle. Ammuksen lopussa on terävä kärki, joka lisää työn mukavuutta ja tehokkuutta. (Katso myös artikkeli How to equip a well with your hands.)

Klassisen version valmistukseen tarvitaan erikoislaitteet, koneet ja uunit teräksen kovettamiseksi, josta kierre valmistetaan. Ilmeisistä syistä tällaisen työkalun tekeminen itse ei onnistu.

On kuitenkin olemassa tapa kiertää nämä ehdot ja tehdä silti ruuvi itse:

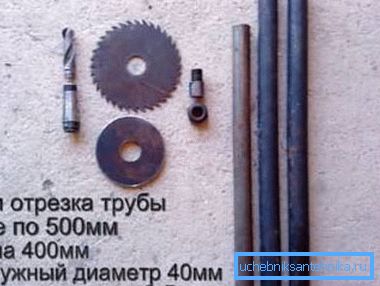

1. Leikkaa kolme teräsputkea, joiden halkaisija on 40 mm ja seinämän paksuus 3,5 mm. Yhden segmentin pituus - 40 cm, kaksi muuta - 50 cm;

1. Otamme puolen metrin pituisen putken ja teemme kelkkarapun avulla sen yhden ovaalin;

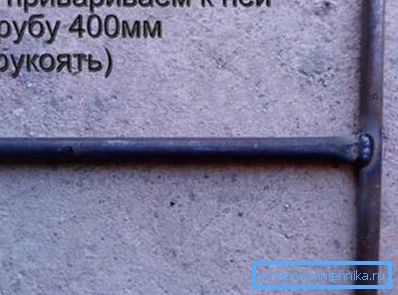

1. Soikea putki hitsataan 40 cm: n pituiseen segmenttiin, joka on täsmälleen keskellä, jolloin saadaan T-muotoinen kahva;

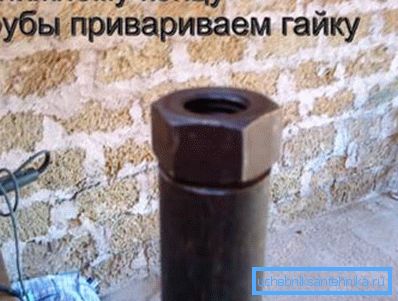

1. Hitsaa mutteri M20 osan osan alapuolelle kahvan avulla;

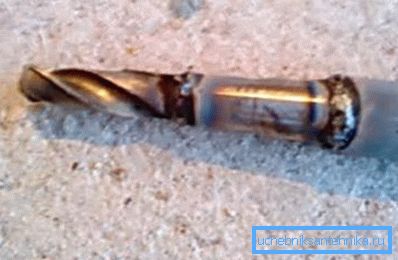

1. Otamme toisen puoli metrin segmentin ja hitsataan kartionmuotoinen kärki katkaistulla kärjellä sen päähän, hitsataan poranterä metallin halkaisijaltaan 2 cm kärkeen;

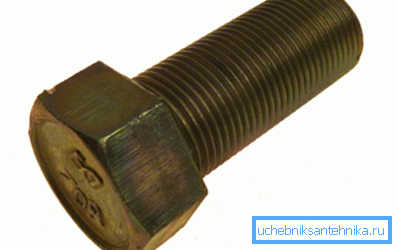

1. Tämän putken toiseen päähän M20-pultti. Pyrimme säilyttämään rakenteen kaikkien osien koaksiaalisen järjestelyn;

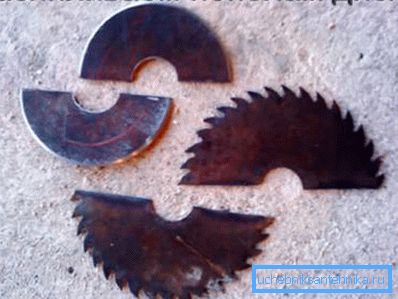

1. Otamme kaksi kiekkoa pyöreälle sahalle, yksi halkaisijaltaan 10 cm, toinen 15 cm ja näki ne puoliksi kulmahiomakoneella, jossa oli teräleikkuri;

1. 20 cm: n etäisyydellä kärkipäästä poralla, pienempää halkaisijaltaan puolikkaat hitsataan putkeen 20 asteen kulmassa toisiaan vastapäätä. Tämän seurauksena puolikkaiden välillä on 40 asteen kulma;
2. Vetäytymme 15 senttimetriä ylöspäin ja tällä tasolla hitsaamme samalla halkaisijaltaan suurempia puolia;

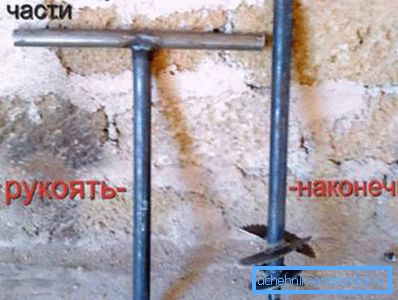

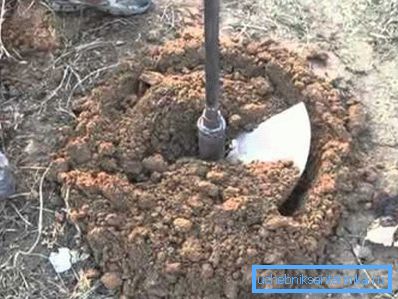

1. Kiinnittelemme osan kahvan kanssa työosaan poran avulla ja suoritetaan testiporaus. Jos kaikki osoittautuu ja poraa ei taivuta, se ei riko ja poraa normaalisti, niin tuotantoa voidaan pitää onnistuneena. Tuotteen avaaminen maalilla on edelleen.

Shock Drill

Kaivojen manuaaliseen poraukseen käytettävät porat, joissa käytetään iskukaapelimenetelmää, ovat putkiosat, joissa on takaiskuventtiili, joka kaadettaessa pudotetaan maahan ja nostetaan se ylös. Sleep rock ei salli venttiiliä. (Katso myös artikkeli Miten puhdistaa kaivo: työn vivahteet.)

Tehtaan tuotteen hinta on riittävän korkea, jotta se voidaan ostaa yhdelle käyttötarkoitukselle.

Siksi olemme laatineet ohjeen itsenäiseen valmistukseen:

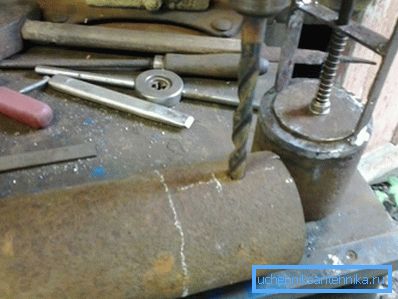

1. Otamme putken 0,6 m pitkä, sisähalkaisija 7 cm, seinämän paksuus 3,5 - 5 mm. Putken reunalla porataan kaksi reikää, joiden halkaisija on 1 cm.

1. Aseta teräspalkki reikiin ja hitsaa se. Kytkimen kahva kaapelin kiinnittämiseksi palaa.
2. Toisaalta poraamme kaksi samaa reikää, siirrämme ne vain putken akseliin nähden sen kehon suuntaan 15 mm;
3. Otamme teräspalkin, jonka halkaisija on 8–9 mm ja pituus 9–9,5 cm, ja porataan kaksi reikää 20 mm: n etäisyydellä kummastakin päästä;

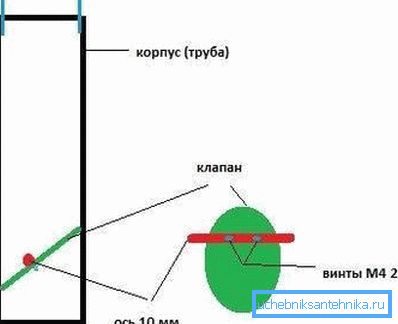

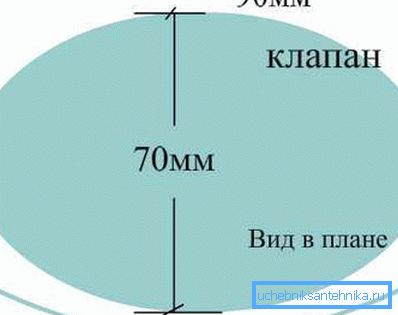

1. Leikattua teräslevyä, jonka paksuus on 1 mm, leikataan ellipsi. Kuvan pienempi halkaisija on 70 mm, sitä suurempi on 90 mm. Poraa reiät reikään niin, että se on kiinnitetty tankoon edellisestä kappaleesta. Etäisyys kiinnityskohdasta ellipsin keskipisteeseen on 20 mm, sijoitamme sauvan kohtisuoraan kuvan suurempaan halkaisijaan, mutta älä kiinnitä venttiiliä siihen;

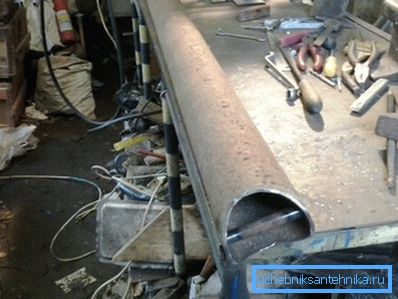

1. Työnnä sauva reikiin, jotka ovat siirtyneet ammuksen akselista, ja työnnä ulkonevat päät tai purkaa mutterit niihin. Sen jälkeen kiinnitämme sauvaan ellipsi pulteilla ja muttereilla - saamme palautusventtiilin;

1. Putken rungon varrella valmistamme pystysuoran aukon laitteen puhdistamiseksi. Voit yksinkertaisesti porata reikiä. (Katso myös artikkeli Kaivossuodattimen ominaisuudet.)

Kiinnitä huomiota! Venttiilin akselin epäkeskisyyden vuoksi kaksi eri pituista terää. Kun venttiiliin kohdistetaan painetta, terä, joka on pidempi, tulee sisään, koska sillä on enemmän vipuvaikutusta. Tämän periaatteen mukaisesti venttiili on sijoitettu siten, että pitkä terä osoittaa ylöspäin, joten se avautuu alhaalta paineessa, sulkeutuu ylhäältä paineessa.

johtopäätös

Kotityökalujen tekeminen poraukseen on melkoinen haaste normaalille miehelle. Olemme laatineet sinulle yksityiskohtaisen oppaan, jonka jälkeen voit varmasti onnistua. Lopuksi ehdotamme, että katsot videon tässä artikkelissa visuaalisen vaikutelman saamiseksi.
