Pintapumppu kaivolle: ominaisuudet, ominaisuudet, asennus

Kaivojen pintapumput mahdollistavat veden pumppaamisen matalasta syvyydestä, joka on tärkeää maalaistalojen ja esikaupunkialueiden omistajille.

Puhumme näiden laitteiden tärkeimmistä ominaisuuksista ja ominaisuuksista sekä näytämme, miten pintapumppu asennetaan kuoppaan.

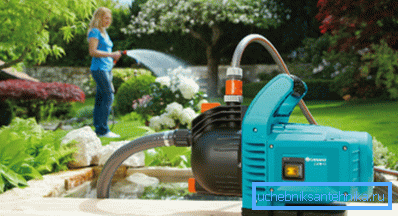

Pintapumppu

Laite ja tarkoitus

Pintapumput toimivat imevän veden periaatteella luoden imuletkun päähän tyhjiön, jonka toinen pää kastaa veteen. Täten letkun eri päissä on paine-ero, ja tyhjiössä imupuolella on ilmakehän paine, eli noin 760 mmHg..

Jos vaihdamme elohopeapylvään vesipylvääseen, niin tällaisen kolonnin korkeus on 10,3 metriä, mikä tarkoittaa, että imulla on tyhjiö, jolloin vesi voi nousta enintään 10,3 metriä.

Ottaen huomioon veden kitkahäviöt putkiseinämiin ja järjestelmän puutteellinen tyhjiö, tällaisen pumpun veden korkeus on enintään 9 metriä, ja jos otat huomioon imuputken vaakasuuntaisen osan, käy ilmi, että todellinen työskentelykorkeus on 7 - 8 metriä.

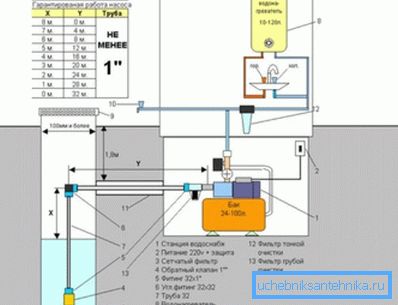

Kiinnitä huomiota! Parametreja laskettaessa on otettava huomioon etäisyys pintapumpun kaivosta. Seuraavassa on seuraava kaava: Y = 4 (8-X), jossa Y on putken vaakasuoran osan pituus, X on imukorkeus. Toisin sanoen neljä metriä vaakasuorasta osasta vastaa yhtä metriä hissiä.

Kiinnitä huomiota! Edellä olevasta laskelmasta voidaan päätellä, että pintapumppu on suunniteltu nostamaan vettä korkeintaan 8 metrin korkeuteen. Tämän avulla voit käyttää tätä laitetta veden ottoon avoimista säiliöistä, matalista hiekkakaivoista ja kaivoista.

Suunnittelun mukaan ulkoiset pumput on jaettu kolmeen päätyyppiin:

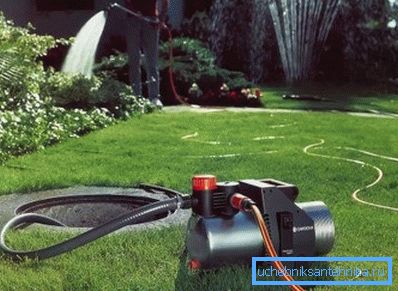

1. Vortex. Kompaktit ja edulliset laitteet, jotka voivat luoda riittävän korkean paineen järjestelmässä, mutta niiden tehokkuus on alhainen - enintään 45%. Niitä käytetään pääasiassa kasteluun ja veden pumppaamiseen tulvista tiloista, mutta alhainen tehokkuus ja alhainen luotettavuus eivät salli suositella tällaisia ​​laitteita pysyväksi yksiköksi itsenäiselle vesijärjestelmälle;
2. Keskipakoisvoiman. Kalliimpia ja luotettavampia laitteita, jotka luovat vähintään vähemmän kuin pyörre, mutta runsaasti paineita vesihuollon työn varmistamiseksi. Niillä on korkea hyötysuhde - jopa 92% - riittävällä luotettavuudella jatkuvaan käyttöön, mikä mahdollistaa tämäntyyppisten laitteiden käytön vesihuollon pumppaamojen toiminnassa;

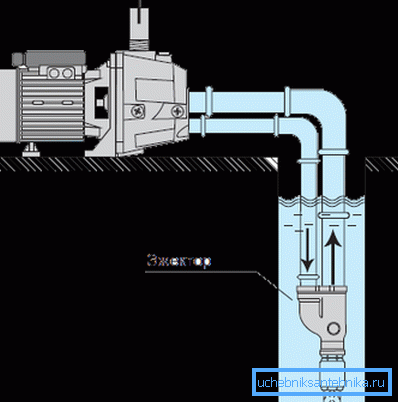

3. Ejektori. Niissä on kaksi veden kiertopiiriä: ensimmäisessä piirissä neste syötetään ejektorisuuttimeen, jossa Bernoullin vaikutuksesta syntyy paine-ero ja vesi imetään ulkoisesta ympäristöstä - toinen piiri. Tämän ratkaisun avulla voit laskea ejektorin syvyyteen ja ratkaista imukorkeuden rajoittamisen, mutta nyt tätä tarkoitusta varten ne käyttävät tehokkaampia upotettavia yksiköitä, joiden hinta / laatu-suhde on korkeampi.

Kuten näemme, keskipakopumppujen mallit osoittautuivat käytännöllisimmiksi, joten pidämme niitä tarkemmin.

Järjestetty keskipakoyksikkö on melko yksinkertainen:

• Kaksi käyttölaitetta on kiinteästi kiinnitetty vaihteiston käyttöakseliin, jonka keskellä on reikä;
• Aukko on yhteydessä interdisk-tilaan, jossa kallistetut levyt juotetaan, luoden kanavia tilan keskeltä sen reunoihin, jotka on liitetty syöttöletkun kanssa yhteydenpitävään kollektorisäiliöön;
• Imuletku on kytketty levyn keskellä olevaan reikään;
• Jos imuletku ja interdisk-tila on täytetty nesteellä ja vaihteisto on asetettu liikkeelle, pyörimään vastakkaiseen suuntaan kallistuneet terät alkavat työntää vettä keskeltä levyjen välisen tilan reunoihin keskipakovoiman vuoksi;
• Tämän seurauksena syntyy tyhjiö pyörän ja imuportin keskiosan alueelle sekä reunojen ja diffuusorin alueelle, joka on yhteydessä purkausletkuun - suuren paineen ala;
• Näissä olosuhteissa järjestelmä pyrkii tasapainoon, ja vettä työnnetään ulos paineesta keräyssäiliöstä pyörän reunassa purkausletkuun, kun taas pyörän keskelle tulee tyhjiö, ja neste virtaa imuletkusta ilmakehän paineessa.

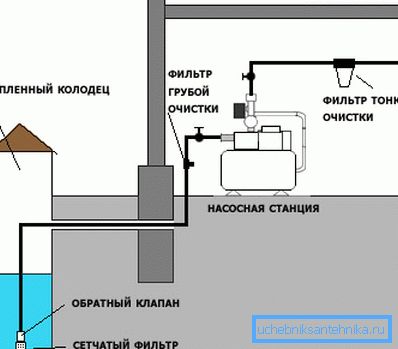

Tämän seurauksena luodaan jatkuva kierto ja vesi pumpataan yhdestä pisteestä toiseen, mikä oli välttämätön. Talon autonomisessa vesijohtojärjestelmässä työskentelyä varten pintayksikköä ei käytetä itsenäisesti kaivosta, vaan ns. Pumppuasema kootaan, jota kuvataan tarkemmin seuraavassa kappaleessa.

Pumppuasema

Pintapumpun normaaliin toimintaan asuinrakennuksen vesihuollon yhteydessä se liitetään varastosäiliöön ja automaattiseen aktivointiohjausjärjestelmään. Tämä on välttämätöntä yksikön määrän alentamiseksi aikayksikköä kohti.

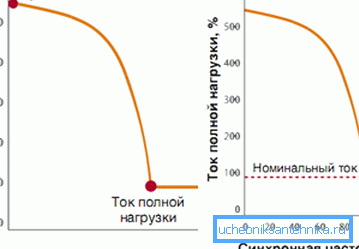

Tosiasia on, että kun kytket moottorin käämitykseen virran päälle, virran suuruuden huippuarvot näkyvät, joita kutsutaan lähtövirroiksi. Nämä virrat aiheuttavat tuhoisaa vaikutusta laitteeseen, joten sähkömoottorin työresurssin kannalta on paljon parempi, että se toimii pienimmällä määrällä käynnistyssyklejä.

Toisaalta pumpun jatkuvaa toimintaa ei tarvita ja se on kannattamaton taloudellisesti, koska se kuluttaa huomattavan määrän energiaa ja tyhjentää kuopan. On selvää, että on välttämätöntä luoda järjestelmään tietty määrä vettä ja paineita, jotka kattavat vakiomalliset putkityökalut ja hanat, ja vasta kun tämä paine laskee alle tiettyjen arvojen, pumppu käynnistyy ja palauttaa varauksen.

Näin ollen, kun tietty huippupainearvo saavutetaan varastosäiliössä, pumppu sammuu automaattisesti.

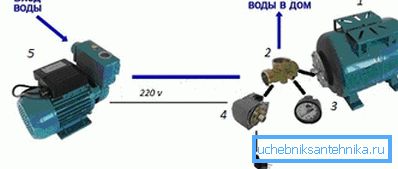

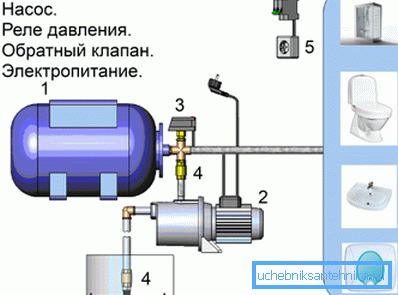

Niinpä lähestyimme pumppuaseman laitetta ja sen pääosat ovat:

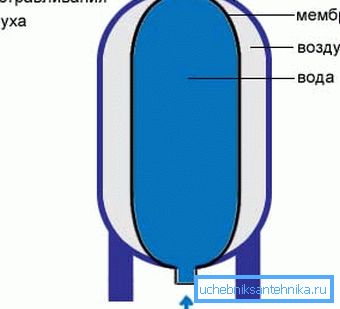

1. Hydroakku tai vastaanotin. Se on metalli- tai muovisäiliö, jonka sisällä on kumilamppu (kalvo). Päärynän ympärille pakataan 3,5 atm. ilman ja päärynään syötetyn veden paine on vakaa;
2. Painekytkin Se on asetettu alemmille ja ylemmille laukaisuarvoille, ja kun alaraja saavutetaan, päätteet sulkeutuvat piiriin ja kun yläraja on saavutettu, se avautuu. Tämän seurauksena pumppu kytkeytyy päälle, kun säiliössä on kriittinen painehäviö, ja kun maksimiarvo palautuu, se sammuu;
3. Painemittari. Laite paineen mittaamiseksi ja releen asetusten ja automaation ohjaamiseksi;
4. Keskipakopumppu;
5. Imuletku, jossa on takaiskuventtiili ja suodatin lopussa;
6. Antava (pakottava) letku;

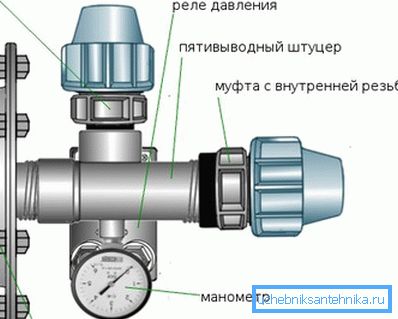

7. Viiden tapin kiinnitys. Tarvitaan kaikkien lueteltujen osien vaihtamiseen yhteen järjestelmään.


Kiinnitä huomiota! Riittävä määrä säilytysvastaanotinta ottaa järjestelmän käyttöön vain harvoin, mikä pidentää merkittävästi sen käyttöikää ja pidentää moottorin käynnistimien ja liittimien käyttöikää. Lisäksi vesijohtojärjestelmässä ei ole painehuippuja ja niiden ominaista hydraulista vasaraa, joka suojaa venttiilejä ja putkiliitoksia.

Pumppuaseman liittäminen kaivoon

Jos aiot yhdistää pintapumpun kaivoon omin käsin, vaiheittainen ohje auttaa sinua:

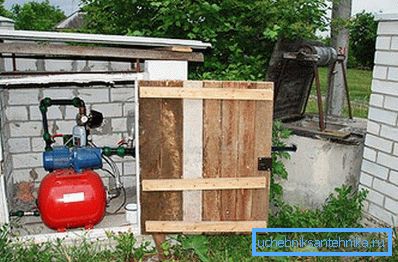

1. Pumppuasema (tai erikseen pumppu) asennetaan kiinteään kiinteään alustaan ​​ja jalat kiinnitetään ruuveilla tai ankkureilla. Asennuksen alle on suositeltavaa asentaa kumimatto laitteen värähtelytoiminnan vähentämiseksi;

1. Pumpun lähtö- (syöttö) aukko on kytketty viiden liitäntäsovittimen tuumaan, jossa on letku tai suoraan;

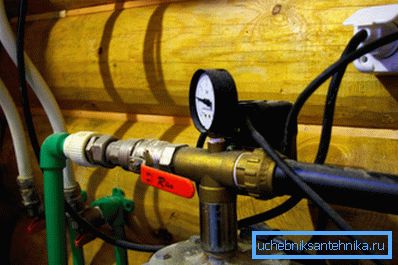

1. Hydrauliakkuainesäiliö on myös kytketty kuristimen tuuman ulostuloon pehmeällä letkulla tai suoraan;

1. Jäljelle jäävä reikäliitäntä on kytketty sisäiseen vesiputkeen;

1. Onko reikä? tuumaa kiinnitysruuvin painemittarista;

1. Painekytkin on kiinnitetty suuttimen jäljellä olevaan viimeiseen reikään;

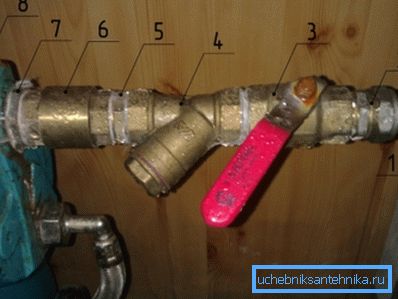

1. Pumpun imuportti on kytketty vedenottoputkeen;

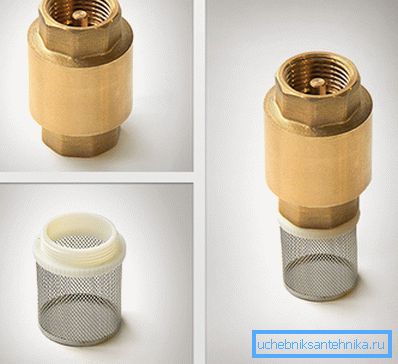

1. Vedenottoputken pää on varustettu takaiskuventtiilillä ja karkealla vesisuodattimella ja lasketaan kaivoon (etäisyys pohjaan on vähintään yksi metri);

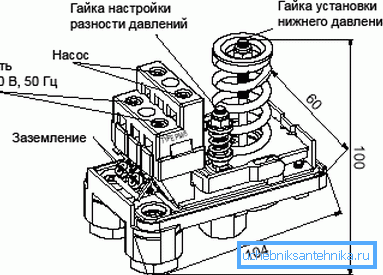

1. Pumpun virtajohto on kytketty painekytkimen normaalisti auki oleviin liittimiin ja itse releeseen pistorasiaan 220 V;

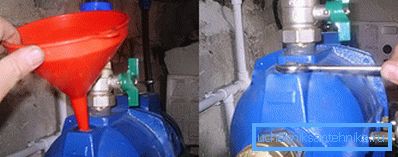

1. Pumpun työtila täytetään vedellä kotelossa olevan erityisen reiän läpi ja laite käynnistetään;

1. Nosturin nosturit ovat kiinni ja odottavat säiliön täyttämistä. Kun säiliö on täynnä ja pumppu sammutetaan, katkaise painemittarin paine.
2. Sitten hanat avataan ja vesi vapautuu, kunnes pumppu käynnistyy uudelleen. Ilmoita kytkentäpaine;

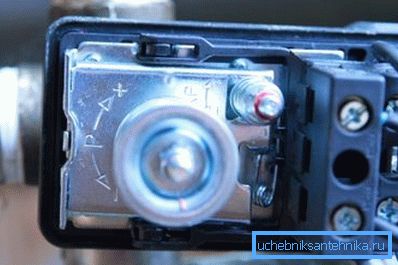

3. Lopuksi vertailla saatuja paine-arvoja vastaanottimen passi-tietoihin ja säädä tarvittaessa painekytkin.

Kiinnitä huomiota! Kaikkien liitosten liitokset putkiin on varustettava liitännällä korkki- muttereilla, ja liitoksen ja säiliön väliin, sekä liitoksen ja vesiputken väliin tulisi olla upotetut kuulaventtiilit.

johtopäätös

Pintapumppuja käytetään laajalti autonomisissa vesijärjestelmissä veden syöttämiseksi matalista kaivoista ja kaivoista. Oppaamme avulla voit itsenäisesti yhdistää ja luoda järjestelmän veden syöttämiseksi kaivosta tai muusta lähteestä. Tämän artikkelin videon avulla voit tutkia asiaa tarkemmin.
