Piirustus veden kaivosta - eri vaihtoehdot eri tarkoituksiin

28-01-2018

Vesikaivot, outoa, mutta tämä on koko hydraulirakenteiden perhe, joka suorittaa täysin erilaisia tehtäviä. Näin ollen huomattava laitteiden arsenaali - uppopumpuista ja suodattimista ylipaineen vaimennusjärjestelmiin.

Lisätään, että kaikenlaiset erittäin kestäviin polymeerimateriaaleihin perustuvat innovatiiviset teknologiat myötävaikuttavat myös jatkuvasti laajeneviin kohteisiin. Toisin sanoen sen, joka aikoo käsitellä vesikaivoja, on ensin päätettävä sen erityistarkoituksesta ja luotava sitten piirustus tulevasta käytöstä.

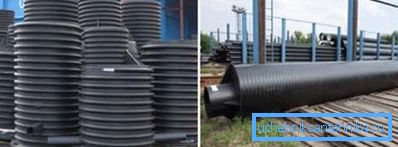

Valmistaja toimittaa sinulle kaavion kaivon yläosasta tai jopa kaivon, jossa on vesitiiviste, jos valitset muovin päämateriaaliksi.

Ja jälleen sinun täytyy käsitellä ehtoja

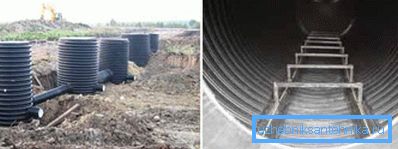

Muovikuoppien potentiaali on meille tuttua raudoitettua betonia ja metallia

Näiden laitosten kaksi tärkeintä soveltamisalaa:

jätevesijärjestelmässä ja vesihuollossa kaupunkiympäristöissä;
ja maalaistalon vesihuoltojärjestelmässä, kun kaivo toimii vesilähteenä ja se sisältyy alkuperäiseen linkkiin koko järjestelmässä.

muovi

Joka tapauksessa kaivon asennus vaatii huomattavia kaivaustöitä ja muovia tulee pelastamaan, mikä tapahtuu usein äskettäin rakentamisessa..

Muovin käyttö on:

sellaisten materiaalien käyttö, jotka ovat erittäin kestäviä mistä tahansa vaikutuksesta - mekaanisesta kemialliselle;

Tällaista johdotusta ei ole usein nähty, mutta nykyaikaiset luotettavat hermeettiset liitännät mahdollistavat ilman pelkoa lisätä hanojen määrää.

mahdollisuus käsitellä jatkuvasti laajenevia osia, jotka täyttävät kaikki toiveet ja mahdolliset käyttöolosuhteet;
mahdollisuus luoda monimutkaisia putkijärjestelmiä kirjaimellisesti muutamassa tunnissa ilman hitsaus- ja apulaitteita, kun maapallon työ on valmis, mikä näkyy selvästi kuvassa A:

Samanaikaisesti muovi tarjoaa täydellisen helpon kokoonpanon omilla käsilläsi, ei vaikeampaa kuin lasten suunnittelija, vaarantamatta koko rakenteen luotettavuutta (kuva

A - täällä, kunnes kaikki elementit irrotetussa tilassa;
B - ja tämä on hyvin koottu hyvin.

Esitämme kaikki tällaisten muovikokoonpanojen elementit, kiinnitämme huomiota vain siihen, että mittakaava ja niiden osat voivat olla paljon suurempia:

A - kansi;
B - teleskooppiputki - tämä on suoraan uusien teknologioiden tarjoamia uskomattomia mahdollisuuksia; pohjimmiltaan kaukoputki poistaa kokonaan kysymyksen siitä, että huolehditaan kuopan korkeuden säätämisestä kuopan syvyyteen tai putkijohtoon;

Vastaanottavan kuopan isomeria koostuu viidestä osasta (katso kuvaus tekstistä)

C - teleskooppinen mansetti;
D - polyvinyylikloridin (PVC) pääputki;
E - pohjan muodostus kaivosta, joka riippuu olennaisesti sen tarkoituksesta.

Hyvä neuvonta! Ei ole sattumaa, että PVC-tekniikoita kutsutaan vallankumouksellisiksi LVI-järjestelmien asennuksessa. Mutta niiden yksinkertaisuus ja monet tarjoukset markkinoilla voivat joskus olla epämiellyttäviä. Suosittelemme, että käsittelet tätä aluetta vain sellaisten hyvämaineisten organisaatioiden kanssa, joilla on hyvät kokemukset viestinnän rakentamisesta PVC: n avulla. Lisäksi tutustu kaikkiin käytettävissä oleviin ehdotuksiin niiden kustannusten perusteella - samojen komponenttien hinta voi vaihdella 1,5-2 kertaa.

Mutta lähempänä kaavioita ja piirroksia

Jatkamalla PVC: n aiheita tarjoamme ensimmäisenä järjestelmänä juuri tämän materiaalin rakentamisen, joka osoittaa selvästi kaikki uudet ominaisuudet.

PVC hyvin

Tällaisen kaivon rakenne on hyvin kehittyvä ja uudelleenlaitteistossa muuttuva käyttöolosuhteista riippuen:

A on kaula;
B - putki, jonka läpimitta on 1-1,2 m kaivon akselille;
C - tiivistävä mansetti; tällaisten sinetöintivälineiden käytössä muovi antaa "100 pistettä eteenpäin" mihin tahansa muuhun materiaaliin, lopulta rikkomalla tämän surullisen sananlaskun: putkityöt - liitosten ja liittimien tieteen - ne ovat aina olleet todellinen päänsärky asentajille;

Monimutkaisempi järjestelmä, jossa talon vesihuoltojärjestelmässä on tilaa ja viemäröintiä (katso kuvaus tekstistä)

D - tiivisterengas;
E-lokero;
F - tiivistävä mansetti.

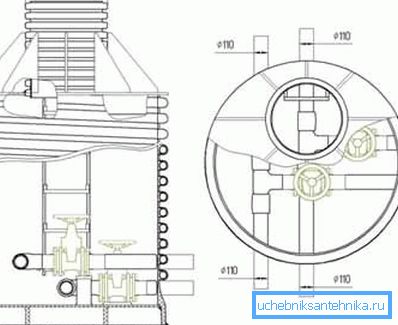

Näin ollen tämän kokoonpanon perusteella voit luoda seuraavan piirustuksen jäteveden pään vaimentimesta hyvin:

Huomautus täällä:

ylimääräisiä jäykisteitä käytetään kärjen aseman vahvistamiseen;
järjestelmässä on sisäinen portaikko, joka poistaa kysymyksen leveän alaosan yläkaaren huollosta;
Käytetään kahta putkistojärjestelmää - pää- ja apuvälineitä liiallisen paineen torjumiseksi.

Ensimmäinen täydellinen piirros

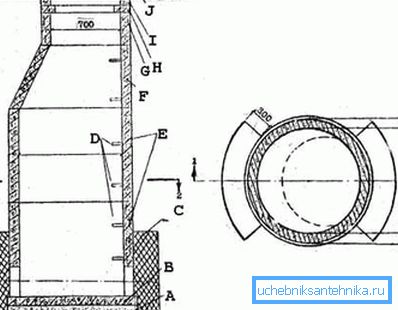

Ensimmäisenä vaihtoehtona tarjoamme seuraavat, piilotetun kannen kanssa:

A - betonipohja;
B - pohjalevy - tällainen organisaatio on hyvä, jos kaivoa käytetään viemäröintiin, vedenotto vaatii vakavampaa asennetta ja ainakin kvartsimurun käyttöä;
C - savi linna - jos kaivo on maassa ja maan ulkopuolella, niin linna täytyy tehdä ylhäältä;
D - tikkaat;

Yksityiskohtainen piirustus kaikenkokoisesta kaivosta salaisella kannella (katso kuvaus tekstistä)

E - raudoitetut betoni- tai muovirenkaat, jotka muodostavat rakenteen rungon;
F - kartiomainen rengas;
G - pienempi halkaisija;
H-tukirengas - ja raudoitettu betoni ja muovi mahdollistavat useiden halkaisijoiden valinnan tällaisten rakenteiden luomiseksi;
I - kivityöt voidaan käyttää tarkempaan korkeuden säätöön;
J - betoni sokea-alue;
K-luukku - täydellinen ratkaisu, jos haluat piilottaa kaivon paikan päällä.

Toinen vaihtoehto

Tätä vaihtoehtoa leimaa perusteellinen ja harvinainen menetelmä kaivon pohjan muodostamiseksi:

A - hiekanvalmistus;
B - sorakerrokset;
C - rei'itetty vedenpoistoputki;
D - geotekstiilit, keinona suojata kosteudelta;
E - putkien hiekka täyttö;
F - haaraputket;
G - hiekan täyttö kuopan ytimen suuntaan;

Kiinnitä huomiota siihen, kuinka hyvin kaavion pohja on järjestetty tässä piirustuksessa (katso kuva tekstistä)

H - lisärenkaat;
I - kärki;
J - valurauta-luukku.

Kolmas vaihtoehto

Kolmas vaihtoehto koskee jo kaivoja, jotka on rakennettu talon vesijärjestelmään:

A - hyvin;
B - uppopumppu;

Hyvä neuvonta! Suosittelemme uppopumpuina keskipakopumppujen käyttöä. Ne ovat paljon tehokkaampia työstettäessä kuin värähtelevät, ja jotka ovat tärkeitä tarkasteltaville rakenteille, ne ovat huolellisempia kaivon ympäröivän muotoilun kanssa.

C - takaiskuventtiili;
D - joustava letku;
E - sähkökaapeli, jossa on jäätymisenesto- ja kosteussuojajärjestelmä;
F - kaapeli; ehdotettu järjestelmä tekee tarpeelliseksi käyttää tätä turvaelementtiä, vaikka ongelman ratkaisemiseksi voi olla useita vaihtoehtoja;
G - putkilinja on asetettava maanpinnan jäädyttämisen alle;
H - elektrokor - sähköisen suojauksen järjestelmä jäädyttämisestä (lisätietoja on alla olevassa kaaviossa);
I - joustava kytkentä;
J - suojaava kotelo, suositeltava isoproflex;
K - kaivon syvyys kaaviossa 1,8 m;

Kaivon piirustus - jonka painepelti on rakennettu itse vesihuoltojärjestelmään (katso kuvaus tekstistä)

L - automaattinen ohjaus ja valvontayksikkö;
M - verkko 220/50.

Useita apupiirejä

Kun kyse on tällaisista järjestelmistä, kuten kaivoista, on mahdotonta välttää eräiden erittäin tärkeiden solmujen määrittämistä:

Ensinnäkin putkilämmityksen sähköjärjestelmä on erittäin hyödyllinen, joka koostuu seuraavista osista:

A - suojaava vaippa;
B - asennusjohto;

Kehittynyt versio putkilinjan eristämisestä kaivosta - sähkökaapelilla (katso kuvaus tekstistä)

C - lämmöneristys;
D - lämmitysosa;
E - lämmitetty putki itse.

Toiseksi, suojaamaan kosteuden kerääntymistä kaivon sivuseinissä on hyödyllistä järjestää sementtisuodatinelementtejä, jotka muodostavat kolme tyyppiä:

A - suorat viivat (nuolet osoittavat kosteuden tunkeutumisen suunnan kaivoon);

Sementtisuodattimet kaivukehyksessä - edistyksellinen suojausasetus, vaikka sitä ei usein käytetä (ks. Tekstissä oleva kuvaus)

B - vino, huomaa, nostaminen kuopan sisäisen ontelon suuntaan, joka on pohjimmiltaan tärkeä;
C - kartiomainen.

Kolmanneksi kaivon sisäisen ontelon puhdistamiseen voidaan käyttää erilaisia menetelmiä ja keinoja, ja lopulta on aina kaavin, kalkki ja tikkaat, mutta suurikokoisissa töissä se voi olla erittäin hyödyllistä.

1 - pari ämpäriä;
2 - rulla kaapelin kelaamiseen;
3-rullainen sormi;
4 - kaapeli;
5 ja 7 - M8 pultit, kuten 6 piirustuksessa;
6 - työntövoima, 4 kappaleensa suunnittelussa;

Piirustukset kaivosta kaivon puhdistusta varten ovat hyvin erilaisia - tämä on yksi vaikeista vaihtoehdoista (katso kuvaus tekstistä)

8 - rengas ämpäripaikan kiinnittämiseksi;
9 - liikkuminen;
10 - puristusjousi;
11-napainen pidike;
12 - silmä;
13 - poluprosiini;
14 - ohut kaapeli.

Neljänneksi, niin sanottu Abessinialainen voi olla kaivon yksinkertaisempi versio, joka muistuttaa pikemminkin kaivoa, ja koska se on "unpretentiousness", se rakennetaan usein talon kellariin. Abessinilaisen kaivoksen piirustukset ovat hyvin yksinkertaisia:

A - takaiskuventtiili, ilman jota ei voi tehdä yhdellä kaivolla;

Äärimmäinen yksinkertaisuus ovat Abessinian kaivoksen piirustuksia (katso kuvaus tekstistä)

B - putki hitsattu siivilä;
C - kääntyvä kartio - tämä ei pysty ratkaisemaan ongelmaa vedellä suurissa syvyyksissä, mutta pinnallinen vesi (enintään 4 metriä) selviytyy täydellisesti.

tulokset

Veden hyvin muodostamisen ohjeet ja piirustuksen tyyppi riippuvat suuresti tämän rakenteen tarkoituksesta. Tietenkin eri tavoin löydät paljon yhteisiä piirteitä. Mutta on olemassa merkittäviä eroja, lähinnä pohjan organisoinnissa.

Jotta et saataisiin sekaannusta mahdollisissa ratkaisuissa, muista tarkistaa tässä artikkelissa oleva video, joka auttaa sinua systematisoimaan kaikki tiedot.
