Piirrokset talosta kaivolle - esimerkki aloitteestasi

Tällaisessa rakkauden alalla rakentamisessa on paljon tehtäviä monipuolisimmille makuille. Jos haluat tuntea olevan erinomainen järjestäjä, kutsu prikaatin rakentamaan talon ja yritä hallita sitä.

Haluat luoda jotain hämmästyttävää suunnittelijaa - ja tässäkin on valtava toiminta-ala. Jos haluat tuntea itsesi kaikkien kauppojen jackiksi, yritä rakentaa talo dachan kaivon yläpuolelle.

Helppokäyttöisyys

Tämä on hyvin välttämätöntä kaivolle, mutta se tuo sinulle todellista nautintoa isäntänä. Mutta aluksi, kuten aina, täytyy piirtää.

Kerrotaan heti, että hyvin toimiva kaivo on melko herkkä "organismi", ja epäuskoinen interventio voi häiritä sitä merkittävästi. Tämän seurauksena parhaimmillaan ei pumpata sameaa vettä, jota pumpataan.

Siksi piirustushuoneessa olisi otettava huomioon seuraavat kaivon rakentamisen kohdat:

• mikä tärkeintä - savi linnan sijainti, sen seuraavat parametrit:

• syvyys kaivossa;
• pituus kaivosta;
• kallistuskulma;
• paksuus.

• lisäksi rakennuksen koko

Hyvä neuvonta! Ei ole syytä yrittää luoda piirroksen kaivon talosta, johon on liitetty “paperimonstereita” Suosittelemme, että olet itse suunnittelun hengessä - yksinkertainen idea ja yksinkertainen muotoilu ja selkeä, yksinkertainen piirustus. Usein tässä tapauksessa ei tarvita yksityiskohtaisia ​​tietoja - vain isometrinen näkymä ja kaksi näkymää sivulta ja ylhäältä mitat (kuten piirroksessa ”A”).

varoitukset

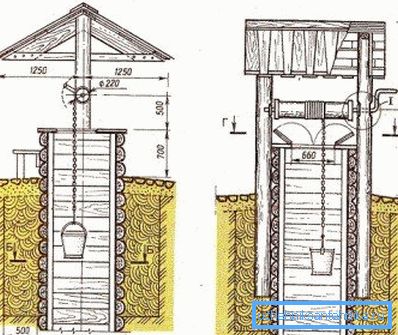

Katso vaihtoehdon piirros "B".

Kiinnitä huomiota seuraavaan kohtaan:

• tärkeimmät:
• kattopilarit ympäröivät maata suojaavalla savikerroksella; (Katso myös artikkeli Muoviluukku kaivolle: asennusominaisuudet.)
• kaivossa on savi linna;
• koko kattorakenne on tuettu kahdelle pyöreälle pilarille, jotka kulkevat maahan puolitoista metriä;

• kaivon suojalukon rikkomisen välttämiseksi koko rakennus, jossa on näkymät talolle, on suunniteltava ja pystytettävä samanaikaisesti;
• Jos aloitat katon rakentamisen tyhjästä, kun linna on jo paikallaan, suojelu rikkoutuu väistämättä, sitä ei voi unohtaa.

Kaksi tyyppistä piirustusta

Esitämme kaksi versiota talosta kaivon yläpuolella, tavallisimmalla harjanteella.

Ensimmäinen vaihtoehto

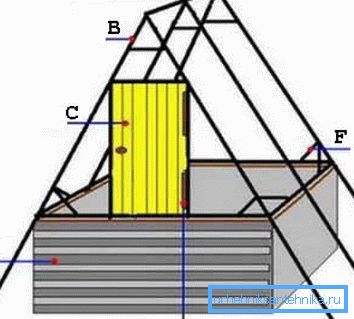

Tämä vaihtoehto on rakennettu aiemmin valmistetulle parapetille:

• A - kaksi levyä, jotka on liitetty toisiinsa ja jotka muodostavat katon harjanteen;
• B - viistoosan sarkaimet;
• C - ovi;

• D - kaivon parapet-vuori, tässä voit käyttää mitä tahansa valittua materiaalia, jos vain se oli ensin vedenpitävä, yhtenä vaihtoehtona - liuskekivi;
• E-ovisaranat;
• F - kiinnitys-jäykistävät kylkiluut, joita kutsutaan myös "vahvistimiksi".

Kun tällaisia ​​rakenteita luodaan, on ensinnäkin kiinnitettävä huomiota liitoksiin ja tarkkojen suljinnopeuksiin, jotka on merkitty piirustuksiin:

• A - liitäntäkannat tyypin "piikkisivun" yläosassa;
• B - ristikon jalka;

• C - pultti, yleisesti käytetty jäykiste;
• D - ristikkojalka;
• E - yläosa.

Toinen vaihtoehto

Tämä vaihtoehto on niin hyvin kehittynyt, että piirustus itse voi toimia kokoonpanoalgoritmina:

• 1 - rakenteen alempi runko, joka on asennettu kaivon sulkeutuvaan parapetiin;

Hyvä neuvonta! Sivuseinien ja rinteiden valmistuksessa suosittelemme, että käytät "piikkisylinterin" tyyppisiä levyjä. Tämä tyyppi auttaa luomaan todella tiukka yhteys, joka estää kosteuden tunkeutumisen. Lisäksi ei ole tarpeetonta ylimääräistä eristystä rinteiltä sisäpuolelta kattohuopalla tai saatavilla olevalla materiaalilla, joka tarjoaa hyvän suojan ja joka on myös kestävä alhaisille lämpötiloille.

• 2 - talon puoli, joka kerätään parhaiten erikseen ja asetetaan paikalleen; huomaa, että sivuseinään tehdään reikä kaivon akselin asentamiseksi;
• 3 - ylimääräinen jäykistin, molemmin puolin olevan kaivon akseli ei pääse suoraan sivuseinään, vaan sen läpi;
• 4 - kolmiomainen suojakulma ylhäällä;

• 5 - kuopan kaivo;
• 6 - kädensijan sivuseinä;
• 7 - katon kaltevuus, joka myös kootaan erikseen ja asennetaan sitten;
• 8 - ramppi, jossa ovi on saranoitu.

Huomaa, että tähän projektiin tarvitaan 24-28 ruuvia (ei lasketa saranoiden kiinnitystä).

Hyvin usein yksi kaivon katon pääkomponenteista on mutkaton puurunko, joka voi jo kuljettaa kaltevuutta ylhäällä, sivuilla ja ovella.

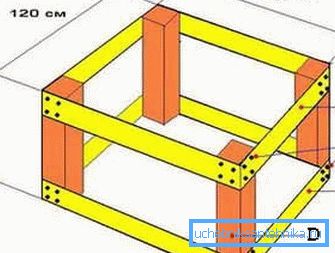

Runko koostuu vain 12 puusta:

• A - yläosa, neljä niistä;

• B - kiinnitys pylväisiin, tarvitaan 8 ruuvia kutakin nauhaa varten (yhteensä 64);
• C - pohjaputket, on myös neljä;
• D - runko.

Hyvä neuvonta! Ammattimaisesti tehdyn piirustuksen, erityisesti puun osien käytön yhteydessä, on välttämättä osoitettava, mikä työkalu on suunniteltu. Jos näin ei tapahdu, sinun täytyy todennäköisesti huolehtia sahanterästä, sähköisestä höylästä, hakasahasta, palapelistä (tämä on jo hieno työ), vasaralla, Phillips-ruuvimeisselillä ja pihdillä. Ja työkalut, kuten taso, lyijykynä ja ruletti, on aina oltava käsillä ja niin.

tulokset

Ehdotettujen mallien yksinkertaisuudesta huolimatta on erittäin tärkeää lähestyä piirustuksiaan mahdollisimman tarkasti. Tämä pätee erityisesti silloin, kun rakenne alkaa vaikuttaa hyvin kaivon rakenteeseen. (Katso myös artikkeli Koristeelliset puukuoret: miten tehdä itsesi.)

Virheiden hinta voi olla hyvin odottamaton ja epämiellyttävä - maaperän kerrosten rikkominen, kaivonmuodostusrenkaiden ero ja sen seurauksena veden laadun lasku. Muista tarkistaa tämän artikkelin ylimääräinen video. Se auttaa sinua tarkemmin asettamaan korostukset ehdotettuun työhön.
