Paras sulkuhana

Asennettaessa vettä ja lämmitystä talossa putkien oikea suunnittelu ja asennus on vain puolet taistelusta. Järjestelmän kestävyys ja luotettavuus riippuvat suurelta osin valituista venttiileistä. Sfääriset hanat ovat melko suosittuja, tämäntyyppisen veden sulkupullolle on ominaista korkea kestävyys ja erinomaiset suorituskykyominaisuudet.

Hieman historiaa

Ajatus säätää vesivirtauksen liikkumista estämällä (täysi tai osittainen) putki on syntynyt ennen aikamme - antiikin Roomassa. Totta, tällöin käytettiin tavallisia kuparilevyjä, ja prosessilla itsessään oli vähän yhteistä modernien venttiilien kanssa.

Kuulakkeen, jossa on lukitusosa, joka on tehty pallon muodossa, esiintyi paljon myöhemmin. Tällaisia ​​laitteita ei kuitenkaan käytetty laajalti vain yhdestä syystä - palloa sisältävän tiivistyspaikan materiaaleja ei ollut tarpeeksi kauan. Nesteen vaikutuksen lisäksi tällaisen materiaalin on kestettävä pyörivän pallon mekaaninen isku.

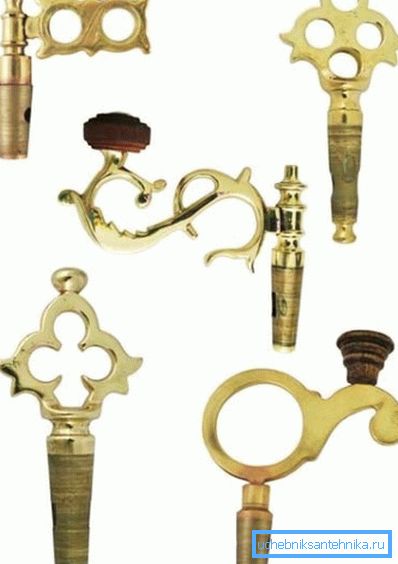

Modernin lukituslaitteen prototyyppi on kuitenkin nähtävissä tavallisessa venäläisessä samovarissa - venäläisten samovarien nosturin lukitusosa käyttää täsmälleen samaa periaatetta. Ainoa ero on lukitusosan muodossa - samovareissa se näyttää olevan reikäinen kartio.

Palloventtiilien käytön virallista alkua ihmisen taloudellisessa toiminnassa voidaan pitää vuonna 1954, jolloin Howard Freeman patentoi tällaisen laitteen käytön lentokoneessa polttoainejärjestelmän putkessa.

Oikeudenmukaisuudessa on syytä huomata, että hän oli yksinkertaisesti ensimmäinen henkilö, joka teki idean patentoida tällaista laitetta, sen henkilön identiteettiä, joka ensimmäisen kerran paljasti lukitusosan pallon muodossa, ei voida määrittää.

Tämäntyyppiset modernit nosturit ovat rakentamisessa hieman monimutkaisempia kuin samovar-nosturin lukitusosa. Nykyaikaisissa laitteissa keskitytään tiivisteen kestävyyteen sekä pallon itsensä sileyteen - tämä on tarpeen kitkan vähentämiseksi.

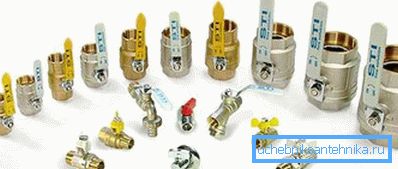

Kaikki mitä sinun tarvitsee tietää sulkutaskusta

Kaikki palloventtiili on melko yksinkertainen mutta tehokas laite. Tällaisia ​​venttiilejä ja varusteita voidaan käyttää paitsi talossa, myös teollisuudessa, eikä suunnittelussa ole erityisiä muutoksia.

Kuulaventtiilin vahvuudet ja heikkoudet

Tämän tyypin käyttämisellä on useita etuja:

• muotoilu mahdollistaa sen heti avaamisen / sulkemisen;

Kiinnitä huomiota! Suljetun palloventtiilin avaamiseksi kääntäkää kahva 90?, Venttiilin tapauksessa, että sinun on otettava muutama kierros venttiilistä. Teollisuudessa kyky sulkea putki lähes välittömästi on erityisen tärkeää.

• yksinkertaisen rakenteen takia putkessa ei käytännössä ole lainkaan painehäviötä;
• edulliset, kaikki venttiilit - venttiilit, tämäntyyppiset venttiilit maksavat vähän;
• huollettavuus;
• pieni paino ja koko;


• mahdollisuus käyttää kovissa käyttöolosuhteissa.

Mitä tulee heikkoihin kohtiin, voimme vain todeta, että on todennäköistä, että järjestelmässä on vesisara. Samanlainen vaikutus on mahdollista, jos kaikki kuluttajat sulkevat hanat samanaikaisesti, jolloin putki testataan vakavasti.

Kiinnitä huomiota! Kartion lukituslaitteet ovat hyvin riippuvaisia ​​kartion istuvuuden laadusta.

Jos tällaisia ​​laitteita käytetään teollisuudessa heikkoon puoleen, voidaan se osoittaa, ja tarve asentaa melko kallis sähkökäyttö. Manuaalisen ohjauksen avulla kahva voi olla liian pitkä, eikä sitä voi aina olla mahdollista asentaa.

luokitus

Tällaisten laitteiden erottaminen ryhmiin on mahdollista useiden parametrien mukaan.

Asennustavan mukaan voit valita:

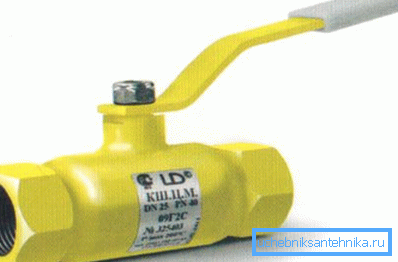

• kytkinventtiilit - käytetään kierreyhteyttä putkistoon, tällaiset laitteet asennetaan kuumiin ja kylmiin vesiputkiin sekä lämmitysjärjestelmiin. Asenna se itse ei ole vaikeaa;

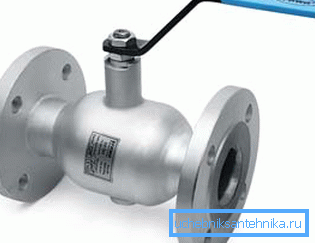

• laipallinen - tällaiset mallit voidaan täyttää teollisuudessa, eroavat lisääntyneestä painosta muftovyyn verrattuna;

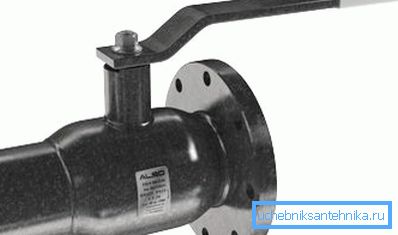

• yhdistetty tyyppi - toisaalta laippa, toinen - kierteinen liitos;

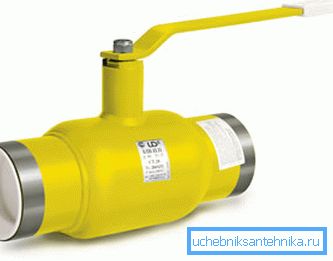

• pysyvä yhteys (hitsattua) käytetään hyvin harvoin, putkiosa, johon venttiili sijaitsee, on yksinkertaisesti hitsattu putkilinjaan.

Sulkuventtiilien suunnittelussa on eroja:

• malleja, joissa on 1 tulo ja ulostulo, kutsutaan läpiputkeiksi, venttiilin avulla venttiili sallii vain säätää nesteen virtausta putkessa;
• kulma-nostureissa on myös yksi sisään- ja ulostuloaukko, mutta suunnittelun kustannuksella voidaan asentaa suoraan putkilinjan pyörimispaikalle;

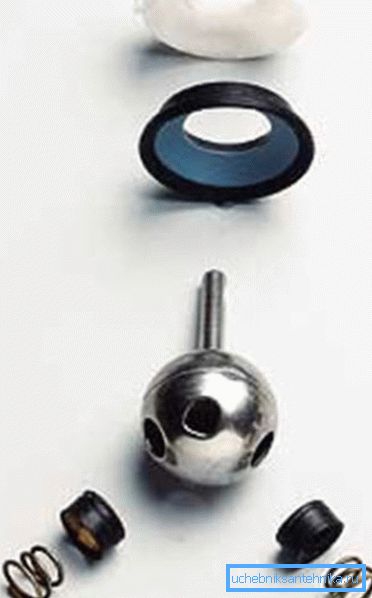

• Paljon enemmän toimintoja nostureille, joissa on useampi kuin yksi hanka tai putki. Niitä voidaan käyttää nesteiden virtauksen sekoittamiseen tai erottamiseen. Tämä on periaate, että pesualtaiden sekoitin toimii.

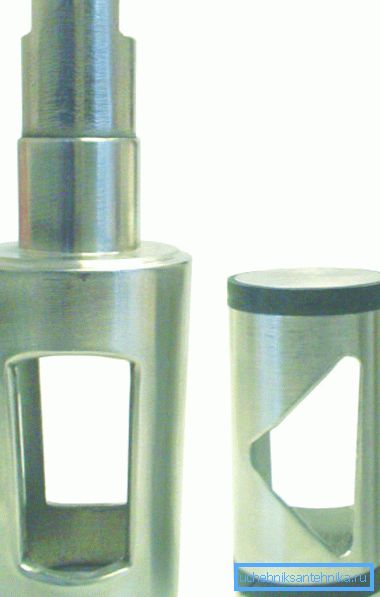

Lukituselementti voidaan suorittaa paitsi pallon, myös kartion muodossa. Toimintaperiaate on samanlainen kuin pallo.

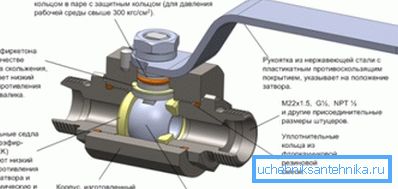

Sulkukynän laite ja toimintaperiaate

Jokaisen sulkukappaleen pääelementti on pallo, jossa on leikattuja segmenttejä, jotka on asennettu tiivistysistuimeen. Pallon keskellä on reikä, jonka halkaisija riippuu putken sisähalkaisijasta. Metallitanko on liitetty palloon, johon kahva on kiinnitetty - tämän mallin hinta on minimaalinen ja tehokkuus on sen korkeudella.

Kiinnitä huomiota! Pienet mallit käyttävät ns. kelluva pallo, suurikokoisina, se voidaan asentaa erikoiskannattimiin. Kallisemmissa versioissa tiiviste on jousikuormitettu kulumisen kompensoimiseksi käytön aikana.

Tällainen sulkukappaleen laite sallii tarvittaessa putken täydellisen lukituksen yhdellä kädellä. Kahvan kääntäminen kääntää pallon satulaan ja estää sen kokonaan.

Cone-analogit toimivat täsmälleen saman periaatteen mukaisesti, ainoa ero on sovelluksen laajuus. Jos palloa voidaan pitää yleismaailmallisina laitteina, joita voidaan käyttää sekä arkielämässä että teollisuudessa, niin kartiomaisia ​​käytetään yleisemmin kodeissa.

Kiinnitä huomiota! Kartion pinta, jolla ei ole voitelua, voi "tarttua" kotelon sisäpintaan.

Nosturin valinta ja asennus

Jopa valintavaiheessa voit hylätä huonolaatuiset sulkuventtiilit, sinun tarvitsee vain seurata näitä vinkkejä:

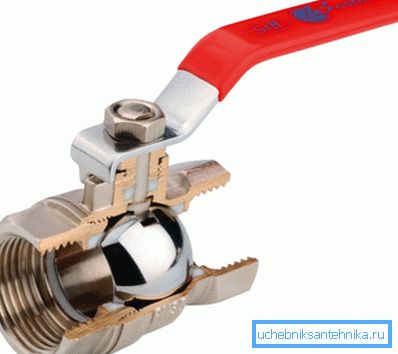

• tarkastaa palloventtiili - virtaukset, mikropalat eivät ole hyväksyttäviä, pinnan tulisi olla täysin sileä;

• tarkista metalli, josta hana on tehty, jos asiakirjoissa todetaan, että se on messinkiä, mutta magneetti tarttuu siihen, niin todennäköisimmin se on väärennös;
• Ihannetapauksessa sinun täytyy myös tarkistaa seinien paksuus, mutta sitä ei voi tehdä myymälässä, joten kaksi ensimmäistä pistettä riittää.

Asennusprosessin osalta ei ole vaikeampaa kuin tavallinen putkiliitos.

Ohje on seuraava:

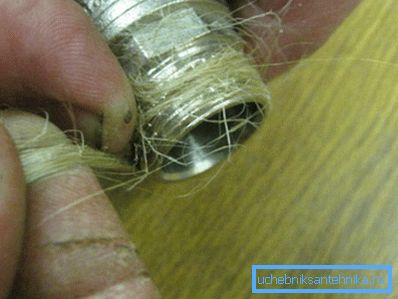

• Liinavaatteet tai FUM-nauha kierretään kierteitettyyn osaan;

Kiinnitä huomiota! Käämityksen suunta - lankaa pitkin. Jos venttiilin kierre on sisäinen, käämitys suoritetaan putkeen.

• nosturi on kelattu, 1-2 kierrosta manuaalisesti, sitten vääntömomenttiavaimella;
• Tämän jälkeen on tarpeen tarkistaa vain liitosten tiiviys, purkaa liitännät ja lisätä alikäämiä.

Yhteenvetona

Sulkutappi on yksinkertaisesti välttämätön asia kotitaloudessa. Huolimatta siitä, että sen suunnittelu ei ole muuttunut merkittävästi vuosien kuluessa, jotka ovat kuluneet keksinnön jälkeen, se ei ole vaikuttanut tehokkuuteen millään tavalla. Ehdotettu materiaali antaa kokemattomille lukijoille mahdollisuuden ymmärtää, miten laite toimii ja miten se toimii.

Tämän artikkelin video esittää polypropeenipalloventtiilin toiminnan periaatetta.
