Palloventtiili dn20 - miten ei tehdä virhettä valittaessa

Avainparametrien lukumäärä, jotka on otettava huomioon venttiilien valinnassa, on halkaisija, tämä koko vastaa tarkasti putken mittoja, muuten voit unohtaa nivelen tiiviyden. Valmistamattomien henkilöiden kohdalla jonkinlainen sekaannus voi johtua tällaisten nimitysten käytöstä "ehdollisena halkaisijana" tai luumenin koon vuoksi, joten on välttämätöntä selvittää tämä kysymys aluksi.

Pieni koulutusohjelma

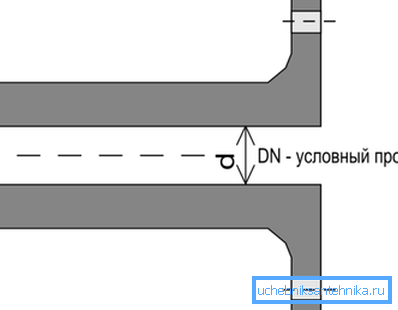

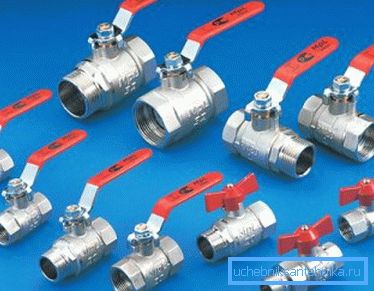

Jokainen on perehtynyt halkaisijan käsitteeseen, mutta nimellisläpimitan (D tai DN) käsitettä käytetään sekä putkiin että pysäytys- ja säätöventtiileihin. Esimerkiksi LVI-varastoissa 20 mm: n kuulaventtiilin nimitys merkitsee puhdistuman määrää.

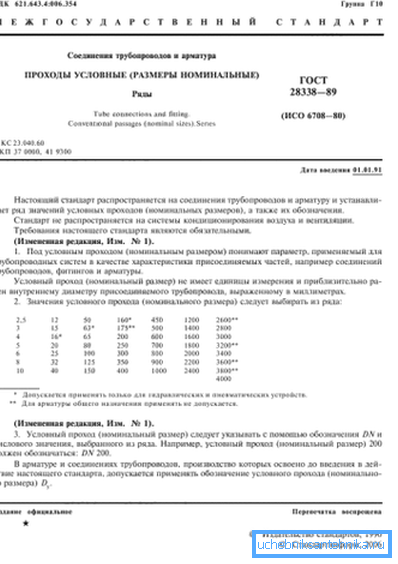

Tällä käsitteellä tarkoitetaan sisähalkaisijaa, pyöristettynä lähimpään standardiarvoon. Täydellinen luettelo DN: n vakioarvoista löytyy GOST 28338-89: stä, vähimmäisarvo on 2,5 mm ja maksimiarvo 4000 mm.

Suurin sekaannus johtuu siitä, että 99 prosentissa tapauksista todellinen sisäinen halkaisija ei ole yhtä suuri kuin nimellinen (ehdollinen). Jos esimerkiksi otamme tavallisen vesikaasuputken, jonka ulkomitta on 159 mm, aukon todellinen koko riippuu seinän paksuudesta. Niinpä metallin paksuus 6 mm on 147 mm ja 8 mm: n seinä - 143 mm.

Mutta jos tarkastellaan standardissa annettuja arvoja, käy ilmi, että sama nimellishalkaisija - Du150 (tai DN150) - soveltuu molempiin tapauksiin. Sama periaate toimii pienemmissä kooissa, tämä on otettava huomioon venttiilejä valittaessa. Esimerkiksi kuula- venttiilin DN 20 nimelliskoko on 20 mm, mikä tarkoittaa, että se soveltuu vain asennettavaksi putkeen, jonka halkaisija on vastaava.

Kiinnitä huomiota! Ensi silmäyksellä tällainen merkintä näyttää naurettavalta, mutta se ei ole. Itse asiassa standardiarvojen välinen vaihe hyväksytään siten, että kunkin seuraavan luumenin arvo kasvaa noin 60-70%. Tämä helpottaa putkilinjan valintaa veden, kaasun ja lämmön putkien laskentavaiheessa.

Palloventtiilin laite, valinta ja asennus

Tällaisen laitteen rakenteen osalta se ei muutu koon mukaan. Ellei toisinaan aseta nuppin sijasta sähköinen käyttölaite kääntämään palloa, on tarpeen, kun suurta nuppia ei voi kääntää vapaan tilan puutteen vuoksi.

Mitä etsiä valittaessa

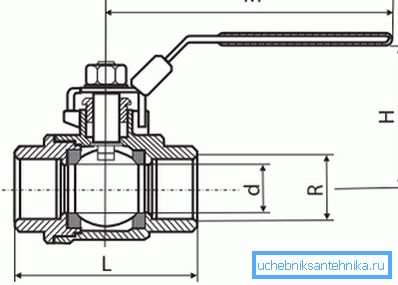

Toinen vaikeus palloventtiilin tietyn mallin valinnassa voi olla tuuman koon muuntaminen metriseksi ja DN: n (DN) sopivan arvon valinta. Esimerkiksi DN20-palloventtiili soveltuu asennettavaksi VGP-putkeen, jonka ulkohalkaisija on 26,8 mm, ja langan koko on yhtä suuri kuin? tuumaa.

Langan, DN: n ja putken ulkoisen koon vastaavuus on esitetty taulukossa.

Ehdollisen kulun ja putken ulkohalkaisijan välinen vastaavuus

Kiinnitä huomiota! Taulukossa on tietoja vain yleisimmistä koot, joita käytetään yksityisessä rakentamisessa.

Taulukossa on merkittäviä eroja eri tyyppisten putkien välillä, jopa saman kokoisten venttiilien sisällä. Tämä selittyy putkien erilaisella seinämän paksuudella sekä sillä, että sisähalkaisija on merkitty metalliriville, mutta muovituotteille - ulkoinen halkaisija.

Ja vaikka yksinkertaisen palloventtiilin hinta on pieni (yksinkertaiset polypropeenimallit maksavat alle 200 ruplaa), on vielä parempi kiinnittää huomiota näihin yksityiskohtiin.

Polypropeeninosturien ominaisuudet

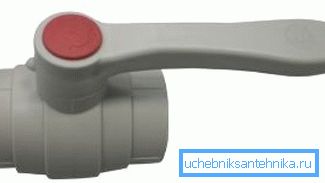

Suhteellisen hiljattain markkinoille on tullut PP-palloventtiilejä. Tällaisissa laitteissa lukitusosan rakenne pysyy muuttumattomana - sama metallipallo, jossa on läpivientireiät, mutta runko on valmistettu polypropeenista. Tällöin ennen numeroa, joka ilmaisee välyksen määrän, jota seuraa lyhenne, joka ilmaisee käytetyn materiaalin tyypin.

Esimerkiksi merkintä PPRC 20-kuulaventtiili tarkoittaa, että runko on valmistettu tyypin 3 polypropeenista (satunnainen kopolymeeri) ja nimellishalkaisija on 20 mm.

Kiinnitä huomiota! Perinteisen mallin asennukseen metallikotelolla käytetään yleensä irrotettavia liitoksia. PP-analogin tapauksessa on järkevää käyttää yhteyttä juottamalla.

Asennusohjeet eivät eroa tavanomaisten PP-putkien liittämisestä:

• Yhteyden muodostamiseen käytetään erityistä “juottavaa”.. Tällaisen laitteen lämmityselementti on suunniteltu siten, että on mahdollista laittaa eri läpimittaisia ​​putkia. Kierre ja putki laitetaan lämmityselementtiin ja niitä kuumennetaan lyhyen aikaa;

• sen jälkeen sinun on poistettava molemmat elementit nopeasti juottimesta ja työnnettävä putken pää hanaan. Jos polypropeeni lämpenee riittävästi, niin osa siitä on yksinkertaisesti puristettava asennuksen aikana, tämä on normaalia.

Edellä mainittua yhteyttä pidetään yksinkertaisimpana, mutta se ei ole vikoja. Pääasiallisena voidaan pitää merkittävän paikallisen resistenssin esiintymistä. Jos esimerkiksi palloventtiili PP 20 putkella, niin Du-putki on vain 15 mm, ja nosturissa - 20 mm.

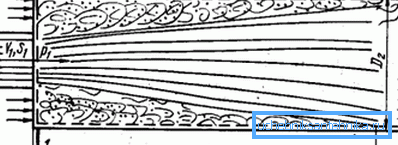

Näin ollen, kun virtaus kulkee nivelen läpi, johtuu sisääntulon halkaisijoiden erosta johtuen turbulenssi ja ulostulossa hitsin suurempi kuormitus.

Tämä voidaan välttää kahdella tavalla:

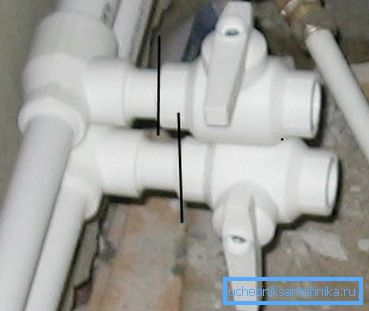

• käyttämällä irrotettavaa yhteyttä, esimerkiksi samaa amerikkalaista;

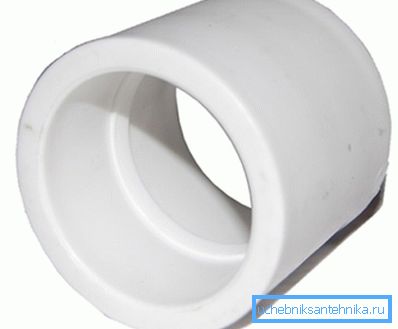

• PP-kytkimen avulla voit tässä tapauksessa käyttää hitsausta. Kytkimen avulla voit liittää putken ja hanan päähän, jotta mikään ei häiritse virtausta. Mikään näistä menetelmistä ei vaikuta itse prosessiin, joten asennus voidaan tehdä käsin.

Yhteenvetona

Kuulaventtiilin valinta ei ole niin helppo tehtävä, kuin se voi tuntua ensi silmäyksellä. Sinun on ymmärrettävä selkeästi sellaisten käsitteiden ero kuin nimellinen ja todellinen halkaisija, jotta metriset mitat voidaan muuntaa tuumiksi ja päinvastoin.

Ehdotetut tiedot eivät sekoita venttiilien ja säätöventtiilien nimitystä ja varmistaa oikean valinnan. Tämän artikkelin video on lyhyt yleiskatsaus erilaisiin kuulaventtiileihin.
