Pallopuristusventtiili - ominaisuudet ja tarkoitus

Muovi- ja metalli-muoviputkien asennukseen ilman hitsausliitoksia käytetään puristusliittimiä. Etenkin venttiilejä, jotka ovat itse asiassa tämän artikkelin kohteena, käytetään pidätysventtiileinä. Seuraavassa tarkastellaan, mitä ne ovat ja mikä on niiden ominaisuus.

Palloventtiilien ominaisuudet

Puristuspalloventtiilin rakenne ei eroa tavallisista kuulaventtiileistä. eli Laite on suunniteltu siten, että vesi on täysin halkaisijaltaan pieni. Useimmiten tällaisia ​​venttiilejä käytetään vesijärjestelmissä (kuuma ja kylmä) sekä lämmitykseen.

Palloventtiiliä kutsutaan, koska sen lukitusmekanismi on suunniteltu palloksi läpimenevällä reiällä. Vedensyötön sulkemiseksi palloventtiilielementti tulisi kääntää 90 astetta niin, että läpimenevä reikä on kohtisuorassa putkeen nähden.

Kiinnitä huomiota! Kaikki palloventtiilit eivät ole suunniteltu säätämään nesteen virtausta putkessa. Sitä voidaan käyttää vain veden tai muun nesteen täydelliseen avaamiseen tai sammuttamiseen.

Puristusnostureiden ja muiden vastaavien venttiilien välinen ero on vain asennustavassa, joka suoritetaan kauluksella. Toinen tällainen liitäntämenetelmä on nimeltään kiristys, koska tämä asennusjärjestelmä varmistaa putken kiristämisen mutterin kiristämisen yhteydessä.

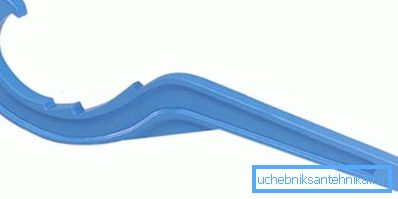

Kyseisten varusteiden suosio johtuu siitä, että niiden asennus ei vaadi erityisiä työkaluja ja taitoja, minkä ansiosta asennus voidaan tehdä käsin.

Tätä asennustapaa käytetään useimmiten polyeteeniputkissa ja metalli-muoviputkissa. Alla on HDPE-kotelon takaiskuventtiilien pääominaisuudet:

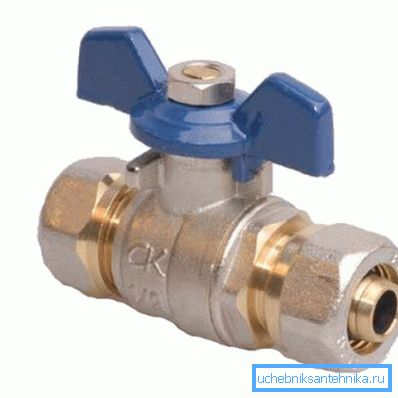

Minun on sanottava, että kyseiset tuotteet voidaan valmistaa paitsi HDPE: ltä myös muilta materiaaleilta, kuten:

• messinki;
• pronssi;
• kupari;
• Ruostumaton teräs.

Tässä tapauksessa lukitusmekanismi itsessään on usein valmistettu ruostumattomasta teräksestä, jonka seurauksena se kestää korroosiota.

arvokkuus

Puristuspalloventtiilien etuja voidaan tunnistaa seuraavista kohdista:

• Yksinkertaisuus ja nopea asennus, mikä johtuu työvoimakustannuksista.
• Luotettavuutta.
• Kestävyys.
• Matala hinta.
• Purkamisen mahdollisuus.

Kiinnitä huomiota! Putkien kiinnityslaitteen laadukkaaseen asentamiseen sen liitosten läpimitta on täsmälleen vastattava putkien halkaisijaa.

puutteet

Tietenkin, kuten usein tapahtuu, näiden etujen lisäksi näillä tuotteilla on joitakin haittoja, joista tärkeimmät ovat alla lueteltuja:

• Kyseiset varusteet on suunniteltu pienempään paineeseen kuin vastaavat juottamiseen tarkoitetut tuotteet, koska puristusliitos on vielä vähemmän kestävä.
• Käytön aikana liitäntä on ehkä kiristettävä.
• Huolimatta siitä, että mallia pidetään uudelleenkäytettävänä, ts. se voidaan koota ja purkaa, käytännössä uudelleenkokoonpano on epäluotettava, joten sovitus on vaihdettava.
• Kuten edellä mainittiin, palloventtiili ei voi säätää vesipainetta, koska tämä voi johtaa sen alkuvaiheeseen.

Puristusliitin ja nosturin asennus

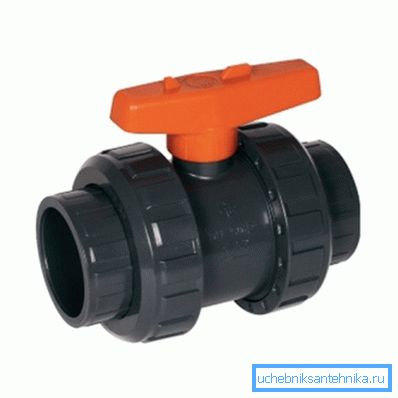

Tarkastellaan esimerkiksi PND-puristusnosturia 32 mm 32 mm.

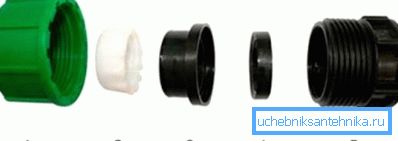

Asennusjärjestelmä sisältää seuraavat osat:

1. Kiinnitysmutteri;
2. Kiinnitysrengas;
3. Puristusrengas;
4. Tiivistysrengas;
5. Päärunko.

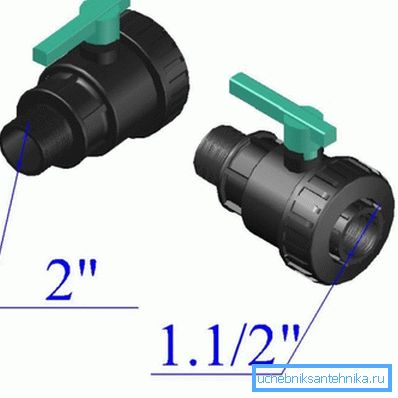

Yleensä vastaava putki on saatavana vastakkaisessa putkessa. On totta, että on olemassa laitteita, jotka toimivat sovittimina. Tässä tapauksessa niissä on toisaalta kaulus, ja toisaalta suutin kierteitetylle tai muulle liitännälle.

Asennuksen ohjeet venttiilien kiinnittämiseen on seuraavat:

• Ensinnäkin sinun täytyy leikata putki sujuvasti niin, että leikkaus on kohtisuorassa sen akseliin nähden. Tämän karsinnan ansiosta putki tukeutuu täysin kotelon lukitusulokkeeseen.
• Seuraavaksi sinun on poistettava porat ja muut epäsäännöllisyydet sekä viilto 2-3 mm reunasta, jotta saat kartion.
• Sitten sinun täytyy asettaa putki laitteeseen ja huomata, kuinka syvä se uppoaa.
• Koteloon upotettavan putken pinta-ala on voideltava terveysvoiteluaineella.
• Seuraavaksi putki on kulunut osat seuraavassa järjestyksessä:

• kiristysmutteri;
• pidike (kiristysrengas);
• pidätysrengas;
• tiivisterengas.

• Jos holkki- kauluksen puristuspalloventtiili on asennettu, vastaava yhteys putkilinjaan ja sen toiseen haaraputkeen on tehtävä.

Tämä täydentää kaulahihnan asennusprosessia.

johtopäätös

Puristuspalloventtiileillä on useita positiivisia näkökohtia, joiden pää on asennuksen helppous. Siksi he ovat viime aikoina yleistyneet. On kuitenkin pidettävä mielessä, että niiden kestävyys riippuu asennus- ja käyttöolosuhteista, joiden on vastattava tuotteen ominaisuuksia.

Tämän artikkelin videosta voit noutaa lisätietoa määritetystä aiheesta.
