Nosturityypit: tuntevat venttiilien luokituksen

Millaisia ​​saniteettisekoituksia käytetään tällä hetkellä? Tässä julkaisussa tutustutaan pienten ja keskisuurten venttiilien käyttöön, joita käytetään yksityisten ja monen perheen talojen vesi- ja lämmitysjärjestelmissä.

Gate venttiilit

Niitä käytetään hissi- ja vesimittausyksiköissä sekä eräiden suurten vesi- ja lämmityspiirien osien leikkaamiseen. Talossa käytettävät tyypilliset koot - ДУ50 - ДУ100.

Kuitenkin: Stalinokin hississä voi harvoin löytää DU150-venttiilejä. Vielä suurempia kokoja käytetään vain lämmityslinjoilla.

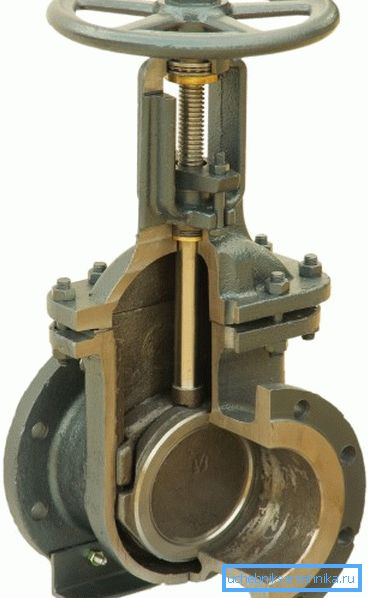

Venttiilin vesi estyy parin yksittäisen posken tai monoliittisen kiilan avulla, joka syötetään runkoon ruuvitangolla. Peilit (O-renkaat) poskilla (kiila) ja runko - metalli; tiivistys saavutetaan vahvoilla kiinnityspinnoilla.

tarvikkeet

Tässä on luettelo venttiilien valmistuksessa käytetyistä materiaaleista.

suoritus

Gate-venttiilit voidaan luokitella:

• Kun kiinnität posket vartalon peilejä vasten. Teräsventtiilit valmistetaan yleensä monoliittisella portilla, valuraudalla - kiilana kahden posken välillä tai poskien ja kehon välillä.
• Kahvan muoto. Valurautatuotteille on ominaista pyöreä pyörä, teräkselle - kohtisuorassa tangon kahvaan.
• Varastojen liikkuvuus. Se voi liu'uttaa ulos tapauksesta, kun se avataan tai asuu kotelon sisällä. Jälkimmäisessä tapauksessa sulkimella on oma kierteensä.

ominaisuus

Venttiilien edut:

1. Suhteellisen alhainen hydraulinen vastus.
2. Pieni asennuskoko (pienempi kuin saman halkaisijan omaava ruuviventtiili).
3. Mahdollisuus asentaa mihin tahansa veden virtaussuuntaan.

haittoja:

1. Tarvitaan säännöllisesti täyteaineita ja jauhetaan posket, jotka kerätään talletuksiin.
2. Merkittävät mitat putkilinjan akseliin nähden kohtisuorassa suunnassa (suljin vetäytyy koteloon, muista?).
3. Suljin erittäin kohtuullinen. Tilanne, jossa ei ole vuotoa säätöventtiilin läpi pyöreässä hissisolmussa, ei ole lainkaan estetty - poikkeus eikä sääntö.

Pistokkeet

Vesi tukkeutuu kääntämällä korkkia, joka on kiinni kehoon. Tiiviys varmistetaan pistokkeen ja kotelon välisen aukon lähes täydellisestä puuttumisesta. Materiaalit - metallit, joilla on suhteellisen pieni kitkakerroin, jotka eivät altistu korroosiolle ja tarttuvat vierekkäisiin pintoihin toisiinsa: valurauta ja messinki.

Asuinrakennuksissa suuria määriä käytetään 15 - 40 mm: n venttiilejä.

suoritus

Tällöin nostureiden luokittelu tyypin mukaan on mahdollista myös useista syistä.

• Runko voi olla modulaarinen tai monoliittinen.

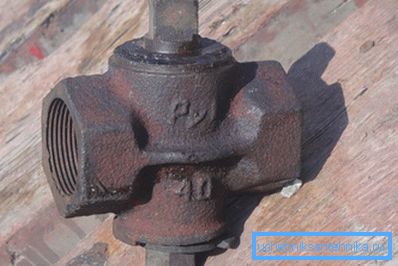

• Putken varren tiiviys voidaan varmistaa tiivistysholkilla varustetun tiivistysholkin avulla tai pistokkeen kiinnitysvoimalla runkoon. Jälkimmäisessä tapauksessa kehon läpi kulkevan varren mutteri kiinnittyy siihen.

• Venttiili voidaan varustaa kahvalla tai päällekkäin avaimen kanssa.

ominaisuus

edut:

1. Matala hinta liittyy nosturin suunnittelun yksinkertaisuuteen.
2. Riittävästi leveä liikennekanavan kautta, jolloin venttiili ei voi tukkia roskaa.

haittoja:

1. Tiivistysnostureissa - jatkuva vuoto tiivistys sulkemisen ja avaamisen aikana, jännitys - varren irrotusriski.

Huomaa: tiivistysholkin venttiilin täyttämiseksi omilla käsillään putkilinja on tyhjennettävä sen molemmilta puolilta. Muussa tapauksessa häiriötulppa voi lentää rungosta veden eteen.

1. Suuria ponnistuksia nosturin sijoittamiseksi uudelleen.
2. Korkea hydraulinen vastus.

Ruuvaa venttiili

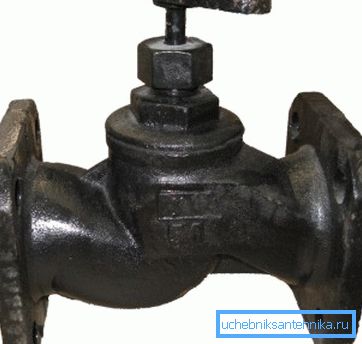

Liikkuvaa venttiiliä ohjaa ruuvitanko. Hän estää veden, tarttumalla satulaan läpi läpimenevän reiän. Materiaalit - valurauta (tällä hetkellä suurikokoiset venttiilit valmistetaan pääasiassa siitä) ja messinki.

suoritus

Millaisia ​​hanoja, joissa on liikkuva venttiili ja ruuvitanko, käytetään putkistossa:

• Venttiili voi olla kaikki metallia, kiillotettu peili tai tiiviste kumista tai paroniitista (taas kumi, vain kestävä ja kuumuutta kestävä).
• Kaikenmetalliventtiilillä voi puolestaan ​​olla tasainen tai kartiomainen peili.

Huomio: erilaiset hanat, joissa on kartiomainen messinkiventtiili, on tekijän mielestä jonkin verran synkän nerouden luominen, joka lähetetään putkimiehille rangaistusjuomisesta. Koteloon kiinni jäänyttä venttiiliä (ja se on juuttunut hyvin usein) ei voida irrottaa poistamatta venttiiliä kokonaan. Ilmeinen ohje ei ole ostaa vihamielisten laitteiden ihmeitä missään olosuhteissa.

• Varren tiiviste voidaan valmistaa öljytiivisteellä tai yhdellä tai kahdella kumirenkaalla.

ominaisuus

etu:

1. Helppo korjata.

haittoja:

1. Tarve tiivisteen pakkaamiseen ja tiivisteen säännöllinen vaihtaminen (jos saatavilla).
2. Korkea hydraulinen vastus.
3. Jätteen kertyminen satulan alle.

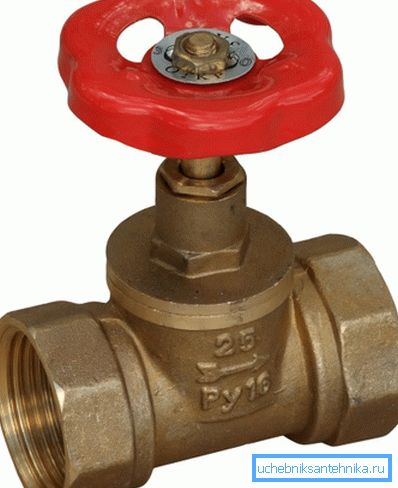

4. Asennus yhdellä vesivirtaussuunnalla. Vastavirta avaa venttiilin, kun yrität avata venttiilin.

Kuulaventtiilit

Kaikentyyppiset palloventtiilit edustavat syvää työtä virheiden varalta venttiilien suunnittelussa.

Niissä oleva korkki on pallo, jonka kanava on yhtä suuri kuin kytkettävän putken halkaisija. Se on suljettu kahdella matalan kitkan polymeeri-renkaalla. Yleensä se tiivistää varren.

Materiaalit - messinki ja (harvemmin) ruostumaton teräs; Tefloni tai fluoroplastinen aine toimii tiivisteenä. Koot - DN50 - DU500.

suoritus

Eri tyyppiset palloventtiilit, joita käytetään sisäisissä insinööriverkostoissa, eroavat toisistaan ​​pääasiassa kehon suunnittelussa ja muodossa.

• Putki voi olla kierteinen, laipallinen tai hitsattu.
• Runko voi olla kokoontaitettava (kierteellä tai kannoilla) tai hitsattu.
• Kahva voi olla kiinteä tai irrotettava vivun tai perhonen muodossa.
• Venttiili voidaan yhdistää mielivaltaiseen sovitus- tai karkeasuodattimeen.

ominaisuus

Olkaamme tiiviit: palloventtiileillä ei ole mitään edellä mainittuja haittoja. Häiriöt ovat äärimmäisen harvinaisia ​​ja ne kiehuvat enimmäkseen tarpeeseen esikuormittaa tiivistettä, joka on kehittynyt varren ympärille useiden satojen avaus- ja sulkemisjaksojen jälkeen.

johtopäätös

Toivomme, että materiaali auttaa lukijaa valitsemaan venttiilit. Artikkeli saattaa tuntua hieman puolueelliselta; se perustuu kuitenkin vain tekijän omaan kokemukseen (ks. myös artikkeli Palloventtiili 3: 4 - laite, ominaisuudet, asennus).

Tämän artikkelin video tarjoaa aina lisätietoja, kuten aina. Onnea!
