Nosturi lämmityspatterille: pallo, kartio, mayevskyn

Jos aiot aloittaa putkien tai paristojen korjaamisen itse, on ymmärrettävä, mitkä koskettimet sijoitetaan lämpöpattereille. Oikein valittujen ja tehokkaasti toimivien pysäytysventtiilien läsnäolo mahdollistaa paitsi lämmityslaitteiden irrottamisen korjaus- ja huoltotöihin, mutta myös akkuihin tulevan jäähdytysnesteen määrän säätämiseksi.

Artikkelissamme puhumme siitä, mitkä nosturit voidaan asentaa ja kuvata myös niiden tärkeimmät ominaisuudet.

Lukituslaitteet

pallo

Huonelämmitysjärjestelmään asennettaviksi tarkoitetut tiivisteet on jaettava kahteen ryhmään - sulkeminen ja ohjaus. Tämä jako on suurelta osin mielivaltainen, koska sulkuventtiilit mahdollistavat jäähdytysnesteen liikkeen säätämisen. Luonnollisesti säätötarkkuus on tällöin varsin alhainen, mutta akun voi katkaista vedenlähteestä.

Yksinkertaisin ja yleisimmin käytetty nosturivalikoima on pallo:

• Kuulaventtiili on suunniteltu sammuttamaan jäähdyttimen. Sen rakenne mahdollistaa laitteen asennuksen joko avoimessa tai suljetussa asennossa, jotta säätö suoritetaan aivan periaatteen mukaisesti: "lämmöllä ei ole lämpöä".

Kiinnitä huomiota! Periaatteessa venttiili voidaan kiinnittää väliasentoon, mutta sitten sen kulumisnopeus kasvaa monta kertaa veteen joutuneiden hiukkasten kitkan vuoksi lukituselementtiin nähden. Joten on parempi olla tekemättä tätä ilman äärimmäistä välttämättömyyttä.

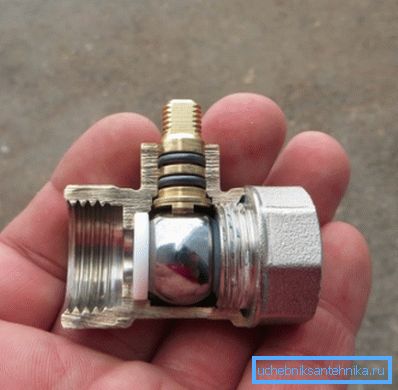

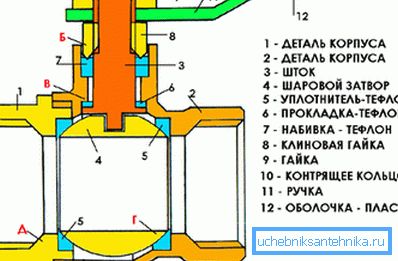

• Jäähdytysnesteen virtauksen estäminen tapahtuu metallikuulan liikkeen johdosta, jonka reikä on koaksiaalisesti putken väliin. Kun käännät nosturin kahvaa toiminnassa, tulee sauva, joka kääntää palloa rungon sisälle yhdistämällä siihen aukon putken luumeniin.
• Yleensä nosturiosat on valmistettu teräksestä, pronssista tai messingistä. Fluoroplastiset tiivisteet ovat vastuussa tiivisteiden ja sulkuosien tiivistämisestä, jotka voidaan tarvittaessa korvata omilla käsillään.
• Jäähdyttimen liittyminen tapahtuu joko tavanomaisen mutterin avulla tai "amerikkalaisen" avulla.

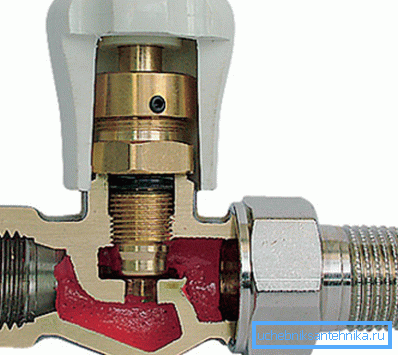

kartio

Toisin kuin palloventtiilit, kartion venttiilit mahdollistavat jäähdytysnesteen virtauksen säätämisen sujuvammin. Tämä on niiden suunnittelun ominaisuuksien mukaan:

• Lukituselementti on kapeneva sauva, jonka pinnalla kierre levitetään.
• Kun pyöräämme vauhtipyörää, sauva liikkuu kierteellä, liikkuu pystysuorassa tasossa.
• Alimmassa asennossa putken luumen on päällekkäin. Päällekkäisyyden tiiviys aikaansaadaan joustavilla tyynyillä, jotka laitetaan varren rengasmaisiin uriin.
• Lukitusosan nostaminen avaa luumenin ja jäähdytysneste alkaa virrata patteriin.

Kiinnitä huomiota! Sisäilmaston säätäminen voi olla vain noin, pienentämällä tai lisäämällä kuuman veden määrää kussakin akussa.

Käytännössä käytetään enimmäkseen pronssia tai messinkiä, joita käytetään lämpöpattereille: vain järjestelmät on valmistettu polypropyleenistä, osa putkista, joissa on myös muovia. Tämä johtuu polymeerien suhteellisen alhaisesta lujuudesta ja kulumiskestävyydestä verrattuna putkiseoksiin.

Toisaalta lämpöpattereille tarkoitetut polypropyleenihanat maksavat hieman vähemmän, joten niitä voidaan käyttää budjettivajeen olosuhteissa.

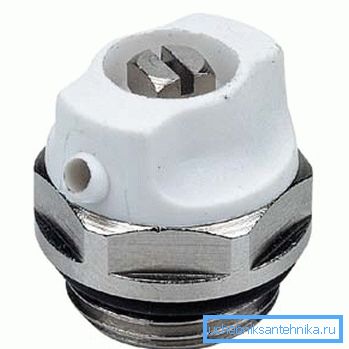

Mayevskyn nosturi

Kun jäähdytysneste kaadetaan lämmitysjärjestelmään, ilma joutuu veden tai pakkasnesteen mukana.

Voit poistaa sen käyttämällä erikoislaitteita - ns.

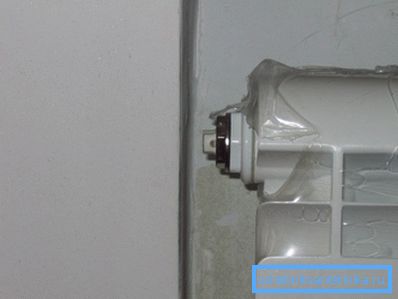

• Tällaisen tuotteen suunnittelu on melko yksinkertainen: se perustuu koteloon asennettuun lukitussauvaan, jossa on kierre jäähdyttimen tulpan alla.
• Sauva liikkuu joko ruuvimeisselillä tai erityisellä avaimella, jolloin putkivalo avautuu satulaan.

Kiinnitä huomiota! Jos pystyt, osta venttiilit ruuvimeisselille, koska menetät avaimen säännöllisesti, mikä ei ole yllättävää - heidän on käytettävä sitä kerran tai kahdesti vuodessa.

• On pidettävä mielessä, että tällaisen nosturin kapasiteetti on pieni, joten esimerkiksi sinun ei pitäisi laittaa sitä paisuntasäiliöön: sinun on tyhjennettävä ylimääräinen ilma noin tunnin ajaksi. Tällaisessa tilanteessa tavanomainen venttiili tai vesiventtiili, jossa on nokka ylöspäin, on sopivampi.

Ohjausventtiilit

Toimintaperiaate

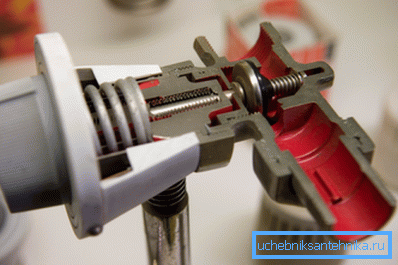

Lämmityspatterin säätöhana on laite, jonka avulla voit säätää automaattisesti jäähdytysnesteen liikettä.

Tällaisten tuotteiden suunnittelu on melko monimutkainen, mutta ne toimivat myös tehokkaammin kuin manuaaliseen säätöön tarkoitetut venttiilit:

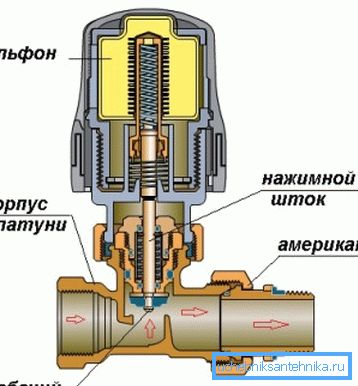

• Ulkolämpötilan havaitseminen täyttää palkeet - säiliö, joka on täynnä nestettä tai kaasua. Kun lämpötila nousee, palkeet laajenevat ja vaikuttavat säätökokoonpanoon.

Kiinnitä huomiota! Nestemäisten ja kaasulla täytettyjen laitteiden hinta on suunnilleen sama, mutta työn ominaisuudet poikkeavat toisistaan. Niinpä kaasumallit reagoivat nopeammin lämpötilan muutoksiin, ja nestemallit antavat tarkemmin vaikutuksen jäähdytysnestevirtaan.

• Paisutetut palkeet painuvat venttiilivarren vasten, joka putoaa ja sulkeutuu asteittain venttiilin satulaan, jonka läpi kuumaa vettä pääsee akkuun.
• Jäähdytettäessä havaitaan päinvastainen tilanne: varsi nousee ja satulan luumen laajenee.

Itse asettamiemme palkeiden alku- puristusaste joko asettamalla haluttu lämpötilaarvo digitaaliselle näytölle tai kiertämällä mekaanista säätönuppia. Lämpöventtiili on myös mahdollista kytkeä ulkoisiin antureihin - tällöin sauvaliikettä ei ohjata palkeilla, vaan servo- taajuusmuuttajalla sähkö- tai hydraulijärjestelmän toiminnassa.

Termostaattiventtiilin asennus

Asiantuntijoiden joukossa kysymystä siitä, onko radiaattoreiden hanat tarpeen, ei käytännössä ole käsitelty. Jopa yksinkertaisen palloventtiilin asennus tarjoaa useita etuja ja laadukkaan termostaatin saatavuutta - ja vielä enemmän. Ohje neuvoo kuitenkin asennettaessa tällaisia ​​laitteita noudattamaan useita sääntöjä:

• Ensin on valittava venttiilin sopiva muutos. Yksisäiliöjärjestelmissä käytämme RTD-G: n kaltaisia ​​tuotteita kahden putken RTD-N: lle.

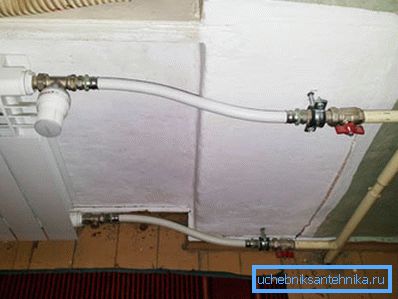

• Toiseksi tarkistamme jäähdyttimen liikkeen suunnan ennen lämpöpatterien hanojen asettamista (kehon nuolella). Jos sekoittelemme, laite toimii kuten haluat, ei vain sitä, miten sitä tarvitsemme.
• Kolmanneksi asetamme termostaattisen pään kohtisuoraan akun tasoon niin, että lämpövirta ei vaikuta sen toimintaan.

Radiaattoreiden säätäminen nostureilla on myös melko yksinkertainen kysymys:

• Kun olet asentanut jäähdyttimen venttiilin, tarkistamme tiiviyden ja syötämme jäähdytysnesteen järjestelmään.

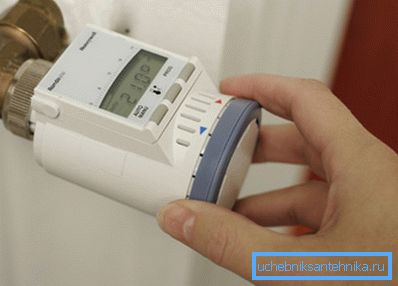

• Aseta keskilämpötila kahvan tai valitsimen avulla..
• Noin tunnin kuluttua säädämme venttiilin asetusta tunteiden ja huoneen lämpömittarin avulla.
• Toista tarvittaessa säätö uudelleen., tämä ei kuitenkaan yleensä ole tarpeen.

Tämän jälkeen on yleensä tarpeen häiritä laitteen toimintaa enintään kerran kuukaudessa - äkillisissä ulkoisen lämpötilan muutoksissa.

johtopäätös

On mahdotonta sanoa, mitkä nosturit radiaattoreille ovat parempia. Joskus riittää, että järjestelmään upotetaan tavallinen palloventtiili, ja joskus on varmistettava, että jokaisella säteilijällä on mukava mikroilmasto, on tarpeen asentaa termostaattinen venttiili, joka säätää lämpötilaa automaattitilassa.

Jos haluat tarkistaa videon huolellisesti tässä artikkelissa, voit oppia lisää käytettyjen varusteiden tyypeistä ja sen käytöstä lämmitysjärjestelmän järjestämisessä.
