Nosturi du-80 80 mm: n putkessa: versiot ja niiden vertailu

Mitä pysäytysventtiilejä voidaan käyttää 80 mm: n putkistossa? Tutustumme lukijaan olemassa olevien nostureiden mallit ja yritämme verrata niiden toimivuutta. Havaitsemme välittömästi, että huomiomme on rajoitettu putkistoon: esimerkiksi kolmisuuntainen bituminosturi, jossa on lämmitysohjausyksikkö 80, pysyy poissa.

Sovellusalueet

Aluksi on selvitettävä tarkalleen, missä asuinrakennuksen yhteydessä voidaan käyttää putkia ja sulkuventtiilejä DU80.

• Tulolämmitys. Sulku- venttiilit, jotka katkaisivat talon moottoriteiltä, ​​voidaan sijoittaa paitsi lämpökaivoon myös kellariin - edellyttäen, että reitti kulkee suoraan sen läpi.

Huomaa: tässä tapauksessa hanat pysyvät lämmönsiirto-organisaation vastuualueella huolimatta niiden sijainnista talon kehällä. Vastuualue kulkee hissikokoonpanon tuloventtiilien ensimmäisen putkilaipan läpi.

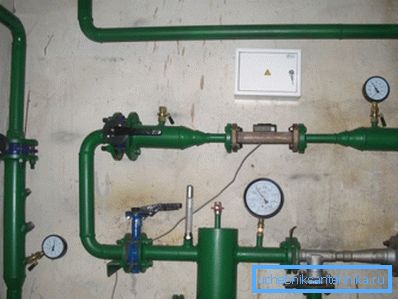

• Hissi napa. Siinä voidaan käyttää 80 millimetrin liitososia sisääntulossa, hissin ja lämmityspiirin välissä ja kuumavesivarastossa.
• Vesimittari kylmän veden järjestelmässä.
• Lopuksi, hanojen avulla voidaan katkaista erilliset vesijohto- tai lämmityspiirien osat..

Suoritusvaihtoehdot

Millaisia ​​venttiilejä käytetään rakennuksen suunnittelussa?

Gate venttiilit

Yleisin valurauta-kiila-portti on sisäänvedettävä varren muotoilu, jonka pidennyksellä on pari valurautaa, joissa on messinki peilejä. Kotelon uriin on sijoitettu pari vastekilpeä. Varsi toimitetaan kiertämällä käsipyörää kierteisellä holkilla.

Venttiilin pääasiallinen etu on suhteellisen alhainen hydraulinen vastus: posket avoimessa asennossa poistetaan kokonaan virtauksen ulkopuolelta.

haittoja:

• Tarve säännöllisesti pakata rauhanen. Se tuotetaan edes tyhjäkäynnillä.
• Säiliöiden muodostuminen peileihin ja sen seurauksena niiden jaksottaisen jauhamisen tarve.
• Nopea kiilan kuluminen.

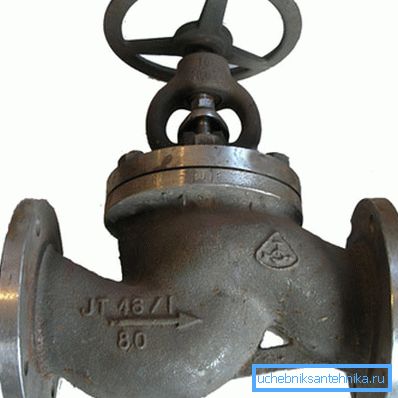

Ruuvaa venttiili

Kahva tai perhonen on kiinnitetty suoraan liikkuvaan tankoon, joka ruuvataan venttiilirungon kannen kierteeseen. Tiivisteellä varustettu venttiili on kiinnitetty liikkuvasti varren sisäpuolelle, joka sulkee istuimen aukon.

Tämän mallin ainoa etu edellisen taustan taustalla on, että ruuviventtiili DN80 on paljon helpompi tarkistaa omin käsin kuin saman kokoiset venttiilit. Kiilan hitsausta ja poskien työlästä jauhamista ei tarvita: riittää vain tiivisteen täyttäminen ja tiivisteen vaihtaminen.

Kaikki muut suunnittelun ominaisuudet näyttävät melko tylsiltä.

• Hydraulinen vastus on suurin kaikkien pysäytysventtiilityyppien välillä istuimen reiän pienen koon ja rungon monimutkaisen muodon vuoksi.
• Asennus on mahdollista vain yhdessä asennossa suhteessa veden virtaukseen: sen on painettava venttiiliä alhaalta. Vastavirta takaa venttiilin ja siihen liittyvän vesisarjan erottamisen.
• Paroniittinen tiiviste, jossa satulan väistämätön eroosio vaatii paljon vaivaa sulkemisen yhteydessä, ja pehmeämpi kumi on hyvin lyhytikäinen.

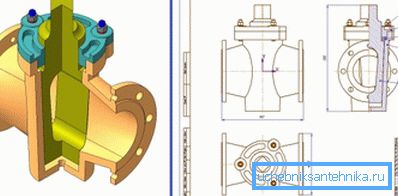

Kytke venttiili

Maadoitettu tulppa, jossa on läpikulku, pyörii messinkiä tai valurautaa. Tangon kireys suurella nosturilla on pääsääntöisesti sama täyte.

Suunnittelun yksinkertaisuudesta huolimatta korkkiventtiilin hinta on 1,5 - 2 kertaa suurempi kuin saman vakiokoon omaavan venttiilin hinta.

Suunnittelun etuna on melko korkea joustavuus ja yksinkertainen kunnossapito, joka pienenee vain rauhasen säännölliseen pakkaamiseen. Suurin haittapuoli on korkki, joka tarvitaan korkin kääntämiseen.

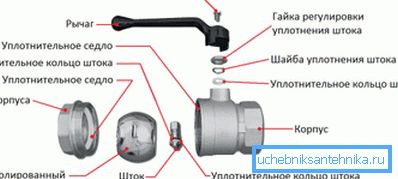

Palloventtiili

DU80-palloventtiili muistuttaa jonkin verran korkkilaitetta: tässä tapauksessa vesi estetään kääntämällä suljinta 90 astetta.

Eroja kuitenkin enemmän kuin yhtäläisyyksiä:

• Korkilla on pallon muotoinen läpikulku, jonka läpimitta on yhtä suuri kuin yhdistävä putki.
• Tiivistä pallo renkaan muotoisilla istuimilla, jotka on valmistettu teflonista tai teflonista, polymeereistä, joilla on pieni kitkakerroin. Näin ollen erittäin maltillinen ponnistus pultin kääntämiseksi.
• Nivelen sijasta 80 mm: n kuulaventtiili on varustettu fluoroplastisella tai teflonitiivistysrenkaalla, jossa on säätömutteri. Hän sallii tiivisteen painamisen kompensoimalla sen kulumista.

Muuten: on yleensä tarpeen kiristää varren tiivistys 1000 tai useamman suljinsyklin jälkeen.

Venttiilirunko voi olla valmistettu messinkistä ja teräksestä, se voi olla kokoontaitettava tai hitsattu, laipat, putket hitsaus- tai kytkentäkierteisiin. Pultti on kromattu tai nikkelillä päällystetty messinki, harvemmin ruostumattomasta teräksestä.

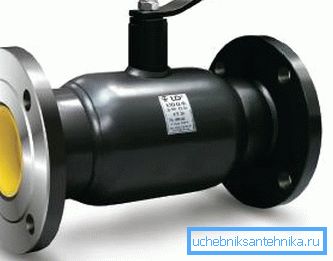

Esimerkkinä esitämme yhden tämäntyyppisen kotimaisen tuotteen pääpiirteet. Meille tarkoitettu malli on palloventtiili KSHTF DU80 RU25.

arviointi

Kirjoittaja voi näyttää olevan puolueellinen, mutta antaa kuitenkin itselleen mahdollisuuden antaa tämäntyyppisille venttiileille erittäin imartelevaa ominaisuutta. Tuomari:

• Hydraulinen vastus, joka muodostaa palloventtiilin DN 80 - 80 mm teräsputki, on parempi. Juuri tämä: putken suorassa osassa oleva sedimentti ja ruoste lisäävät veden virtausta enemmän kuin ruostumattomassa palloventtiilissä oleva reikä.
• Huolto-nosturia ei käytännössä tarvita. Korjauksista ja auditoinneista voit unohtaa.
• Asennus - missä tahansa asennossa ja missä tahansa veden virtaussuunnassa.

Näyttää siltä, ​​että venttiilien ja liitoselementtien valintaa koskevat ohjeet ovat melko ilmeisiä. Kaikki palloventtiilin taustalla olevat kilpailevat päätökset näyttävät ulkopuoliselta.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa valitsemaan optimaalisen ratkaisun omiin tarkoituksiinsa. Kuten tavallista, lisämateriaaleja voidaan tutkia katsomalla videon tässä artikkelissa. Onnea!
