Nosturi 11с41п: laite, ominaisuudet, edut

Mikä on palloventtiili 11s41p? Miten se toimii? Mitkä ovat sen tärkeimmät tekniset ominaisuudet? Kuinka hyvä tämä venttiili on vaihtoehtoisten ratkaisujen taustalla? Yritetään löytää vastaukset.

Kaksi yhdessä

On syytä aloittaa siitä, että käytännössä samanlaisilla nimillä tehdään kaksi tuotetta, jotka eroavat toisistaan ​​huomattavasti.

1. Tämän artikkelin nimi 11s41p - teräslaippa.
2. Kuulaventtiili 11b41p - messinkiventtiili asennettuna putkikierteisiin.

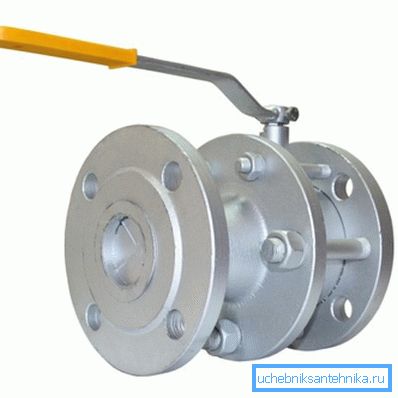

Laipallinen teräs

Laipoilla ja teräskotelolla varustettu tuote on valmistettu suurille halkaisijoille (DN 50 ja yli). Laippaliitäntä mahdollistaa tuotteen asennuksen ja purkamisen mahdollisimman lyhyessä ajassa.

Lisäksi: asennus laippoihin on mahdollista putkilinjan suorassa osassa, jonka pituus on vain hieman pidempi kuin venttiilielementti. Vertailun vuoksi putkiliitäntä, jossa on purkamismahdollisuus, vaatii asennuksen, joka lisää asennuskokoa vähintään kaksi kertaa.

Annamme teräskotelossa, jossa on laipat, teräsrungon 11s41p tekniset ominaisuudet yhdestä valmistajan paikasta.

Laipan teräksestä 11s41p on hyödyllistä tietää muutamia asioita.

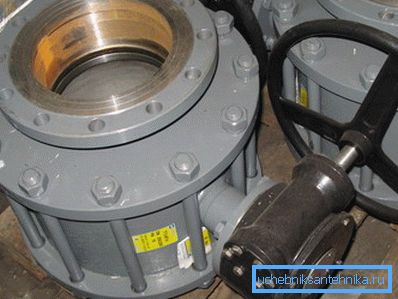

• Suurikokoiset tuotteet (yleensä DN150 ja uudemmat) on varustettu vaihdelaatikkolla, joka vähentää sulkemis- ja avausvoimaa.

• Tuotteen asennuspituus on yhtä suuri kuin teräsventtiilin 30s41nzh asennuspituus, joka mahdollistaa korvaamisen ilman putkilinjan mukauttamista.
• Valmistaja arvioi venttiilin käyttöiän 10 vuodessa tai 2500 sulkemisvaiheessa - auki.
• 300 mm: n suuruisella vaihteella varustetun tuotteen tukkuhinta on lähes 100 000 ruplaa, paino - 288 kg.
• Venttiilin runko - kokoontaitettava. Hänen puolikkaat on nastoitettu pähkinöillä ja viljelijöillä.

Brass-kytkentä

Palloventtiili 11b41p tuntuu meille paljon tutumpalta: se on tyypillinen edustaja nykyaikaisen kuulan messinkiventtiilin perheelle, jota käytetään massiivisesti apuohjelmien korjauksessa ja asennuksessa.

Kuten edellisen kuvauksen tapauksessa, kannattaa tehdä muutama huomautus.

• Myymälöissä voit tavata suuria määriä kytkentää 11b41p kokoon DN50 asti. Suuria kokoja käytetään erittäin harvoin, koska on vaikea asentaa hermeettisiä kierteitä, joilla on huomattavia halkaisijoita.
• Keltaisen kahvan merkintä tarkoittaa, että venttiili on kaasua varten. Punainen - lämmitykseen, kuumaan ja kylmään veteen.
• Kaasun käyttölämpötila on rajoitettu arvoon +50 C. Valmistajan ohjeet eivät liity niin paljon todelliseen kaasuvuodon vaaraan korkeammissa lämpötiloissa, kuten todennäköisyys, että kaasu-ilma-seos räjähtää kuumennettaessa.

laite

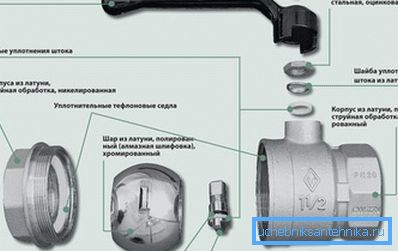

Huolimatta ulkonäön ja valmistuksessa käytettyjen materiaalien erosta venttiilin molemmissa versioissa valmistetaan sama järjestelmä. Suljin suoritetaan kääntämällä kahvaa, siirrettyä tankoa pallossa läpi läpimenevän reiän. Tiiviys varmistetaan fluoroplastisilla rengasistuimilla - polymeerillä, jolla on pieni kitkakerroin.

edut

Miten palloventtiilit verrataan suotuisasti niiden tärkeimpiin kilpailijoihin - ruuvi- ja pistoventtiileihin?

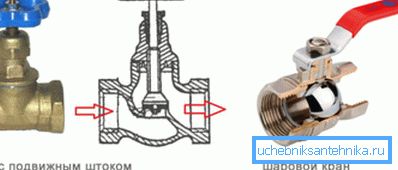

• Toisin kuin ruuviventtiileillä, pallolla on paljon pienempi hydraulinen vastus.

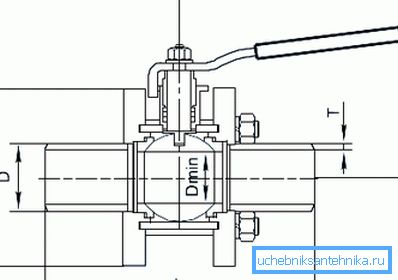

Hyödyllinen: sana full bore venttiilin kuvauksessa tarkoittaa, että sen pienin sisähalkaisija on yhtä suuri kuin kytkettävän putken sisähalkaisija.

• Kuulaventtiilit vaativat vähän huoltoa. Vertailun vuoksi: sekä ruuvi- että korkkiruuvit vaativat säännöllisesti tiivisteen tiivistämistä; ruuvi vaatii lisäksi kuluneiden tiivisteiden vaihtamisen.
• Tulppaventtiili vaatii huomattavia ponnistuksia pistokkeen sijoittamiseksi: kääntettäessä metallitulppa hieroo rungon metallia vasten. Palloventtiilin tapauksessa, kuten edellä mainittiin, matala kitkakerroin toimii satulana.
• Ruuviventtiili on asennettava tiukasti kehon nuolella. Vastavirta voi repiä venttiilin kokonaan. Lisäksi venttiilin erottamiseen liittyy hydraulinen isku, joka kykenee häiriintymään insinöörijärjestelmän kierteitetyt ja liitosputket.

Kuulaventtiili (sekä korkki) voidaan sijoittaa mihin tahansa asentoon omin käsin.

• Lopuksi ruuviventtiilin kotelo kerää kaiken saastumisen, joka kulkee HVS-, HWS- ja lämmitysjärjestelmien läpi. Venttiilin istukan venttiilin alla, joka toimii vähintään vuosikymmenen ajan, voit aina löytää saostumia lietteestä, hiekasta ja mittakaavasta. Vähitellen ne vähentävät putkilinjan läpäisevyyttä nollaan.

Kuulaventtiilissä ei yksinkertaisesti ole taskuja, jotka voisivat kerääntyä kuonaa.

johtopäätös

Toivomme, että lukija ei löydä verbose kiitoksia ratkaisulle, josta keskustelemme mainonnalla: kirjoittaja on jakanut kokemuksensa vain viestinnästä eri tyyppisten venttiilien kanssa. Lisätietoa siitä, miten 11s41p-nosturia voidaan käyttää, tarjoaa videon tässä artikkelissa. Onnea!
