Nosturi 11b38bk ja sen kaukaiset sukulaiset
Tässä artikkelissa on tutustuttava useisiin kotimaisia nostureita. Ne eroavat merkittävästi materiaalista ja muotoilusta. Yhdistimme ne yhteen materiaaliin yhdellä merkillä - läheisellä aakkosnumeerisella merkinnällä.
terminologia
Aluksi tutustumme porttien rakentavaa toteuttamista koskeviin perusperiaatteisiin.
- ruuvi sitä kutsutaan hanaksi, joka estää veden kiertämällä ruuvitankoa liikkuvalla venttiilillä. Venttiili painetaan satulaa vasten ja sulkee sen aukon.
- korkki venttiili estää putkiston kääntämällä kartiomaisen ytimen läpimenevällä reiällä. Tämän tyyppisille venttiileille tarvitaan pistokkeen sijainnin muuttamiseksi melko suuri voima.
Kiinnitä huomiota! Suuremmat nosturit on usein varustettu voitelujärjestelmällä, joka vähentää kitkaa pistokkeen ja kotelon välillä.
- PALLO venttiili poikkeaa korkista pultin muodossa (pallot katkaistu kartion sijasta) ja läsnä ollessa tiivistysistuimia, jotka on valmistettu materiaalista, jolla on pieni kitkakerroin - fluoroplastinen tai teflon.
- Kolme tapaa kutsutaan hanaksi, jossa on kolme työympäristön haaraa. Suljinpaikasta riippuen ne voivat muodostaa erilaisia kokoonpanoja, jotka ohjaavat virtauksia haluttuun suuntaan.
Sallikaa minun esitellä
Gate 11b38bk

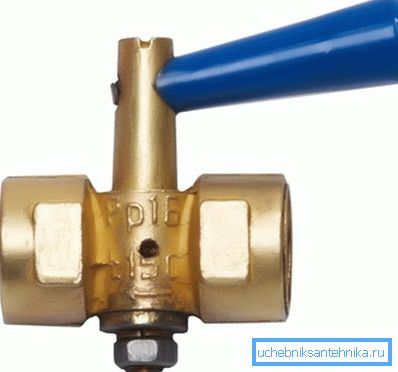

Ennen meitä on korkin kolmisuuntainen venttiili, joka on suunniteltu asentamaan painemittari. Hinta - 130 - 200 ruplaa versiosta riippuen. Korin ja korkin materiaali - messinki.
Kaikentyyppiset nosturit 11b38bk - jännitys. Tämä tarkoittaa, että venttiili suljetaan vain kiinnittämällä pistoke runkoon mutterilla, joka on läpiviennissä; pakkauslaatikko puuttuu luokassa.
Myynnissä on useita nosturin versioita:
- Pidikkeellä ja ilman.
- Kierteillä DU15 ja M20x1.5.
- Kun tyhjennysaukko on paineenalennusta varten ja laippa testimittarin liittämiseksi.
Gate 11ch38p
Crane 11ch38p - melko eksoottinen hybridi, palloventtiili valuraudalla.
Annamme tämäntyyppisten tuotteiden ominaisuudet.
parametri | arvo |
mitat | DU15 - DU80 |
Runkomateriaali | Valurauta |
Suljinmateriaali | Ruostumaton teräs |
Suljin | Fluoromuovilevy |
Varren tiiviste | rauhanen |
Käyttöpaine | RU6, RU10 |
Käyttölämpötila | +100C |
Työympäristö | Vesi, öljy, öljy, kaasu |
Tietoja nosturista on utelias tietää muutamia asioita.
- Valmistajat tarjoavat heille vain kytkennän, jossa molemmilla puolilla on sisäputket.
- Venttiilin tiiviys GOST 9544 - 2005: n mukaisesti vastaa luokkaa C. Käytännön puolella tämä tarkoittaa, että suljetussa tilassa venttiili voi myrkyttää hieman. Kuulaventtiileille yleensä tämä ei ole tyypillistä.
- Sauva on valmistettu kahvan alla, mutta se ei sisälly pakkaukseen.
Gate 11s31p
Crane 11s31p viittaa myös palloon, mutta hyvin erilainen kuin sen suhteellinen 11ch38p.
parametri | arvo |
Putkilinjayhteys | hitsaus |
mitat | DU15 - DU300 |
Asumisen suunnittelu | hitsattu |
Runkomateriaali | Teräs 20 |
Suljinmateriaali | Teräs 14Х17Р2 |
Varastomateriaali | Teräs 10Х13 |
Suljin | Fluoroplastinen F4K20 |
Varren tiiviste | Kumi IRP-1287 |
Käyttöpaine | RU25, RU40 |
Tiiviys GOST 9544-2005: n mukaisesti | Luokka A |
Huomaa: venttiilin istuinten kulumisen kompensoimiseksi on asennettu ruostumattomasta teräksestä valmistetut levyjouset.
Gate 11s321bk
Crane 11s321bk - melko eksoottinen korkkiventtiili, joka on suunniteltu toimimaan kaasuputkissa ympäristön lämpötiloissa jopa +70 astetta.
Nosturin mitat - DU400, DU500 ja DU700; paino - 2-5 tonnia. Koska tällaisten mittojen mukaan nosturin pistoketta ei ole mahdollista kääntää omin käsin, mallia täydentää mato-vaihteisto ja pistokkeen voitelujärjestelmä. Putkilinjayhteys - hitsattu.
Utelias tuoteominaisuudet:
- Nosturi on asennettu tiukasti pystysuoraan. Tämä ohje liittyy vaihteiston säännöllisen huollon tarpeeseen.
- Sen runko on varustettu ohituskierrolla, joka tasoittaa paineen putken molemmin puolin. Haara toimitetaan omalla nosturilla.
- Nosturin runko on valmistettu hiiliteräksestä, korkki on valurautaa.
Gate 11s32p
11s32p-nosturi on lähes täysin samanlainen kuin 11s31p, jota olemme jo tarkistaneet:
- Venttiili on suunniteltu palloventtiiliksi, jossa on ruostumaton teräsventtiili ja fluoroplastinen tiiviste.
- Koko - 15 - 300 millimetriä.
- Käyttöpaine - 25 tai 40 ilmakehää.
- Runko on hitsattu teräs.
- MTBF on vähintään 7000 sykliä.
Tärkein ero on vain putkilinjan liittämismenetelmässä: tässä tapauksessa on järjestetty laipat. Ne tarjoavat toisaalta nopean purkamisen ja mahdollisuuden vaihtaa venttiilin (ilman putken täydellistä tyhjennystä); toisaalta putkilinjan alustavan mukauttamisen tarve nosturin alle.
Gate 11s33p
Palloventtiili 11s33p - lähes täydellinen kopio edellisestä tuotteesta.
Se johtuu lähes siitä, että:
- Sen asennuskoko säädetään siten, että se vastaa teräslukon 30s41nzh mittoja. Tämän ominaisuuden avulla voit asentaa sen venttiilin sijasta ilman putkilaippoja.
- Käyttöpaine on hieman pienempi kuin kaksoispaine - vain 16 kgf / cm2.
johtopäätös
Tämän artikkelin puitteissa olemme tietysti tarkastelleet vain pienen osan kotimaan teollisuuden valmistamista sulkuventtiileistä. Kuten tavallista, lisää materiaaleja löytyy katsomalla tämän artikkelin video. Onnea!
