Nosturi 11b18bk: laite, sovellus, ongelmat

Tässä materiaalissa on tutkittava painemittarin 11Б18БК kolmitieventtiiliventtiili. Selvitämme, miten tämä sulkuelementti on järjestetty, mitä se on tehty ja mihin tarkoitukseen sitä käytetään. Lisäksi tarkastelemme venttiilin tyypillisiä ongelmia.

laite

Meidän sankarimme on korkkijännitysventtiili. Tilojen kytkeminen tapahtuu pyörivällä kartiomaisella tulpalla, jossa on läpikulku. Rauha tai sinetti kokonaan poissa; tiivistys antaa vain jauhamisen pistokkeen ja venttiilirungon työpinnoille.

Huomaa: pistokkeen pää kulkee kotelon läpi ja on kierteitetty. Mutteri, johon on kiinnitetty aluslevy, sallii sen, että korkkia voidaan kiinnittää koriin. kiristysnopeutta käytetään vuotojen poistamiseen.

Portti 11B18BK annetaan useissa suoritusmuodoissa.

Kaksi säiettä

Yksinkertaisimmassa versiossa se on tavallinen suora kytkentäventtiili, jossa on kaksi sisäkierteitä.

Putkikierteiden koosta on vain kolme vaihtoehtoa:

1. 1/2 tuuman (DU15) putkikierteet molemmilla puolilla.
2. Metrinen kierre M20x1.5 molemmilla puolilla.
3. Putkien ja metristen lankojen yhdistelmä.

Kaksi säiettä, kahva

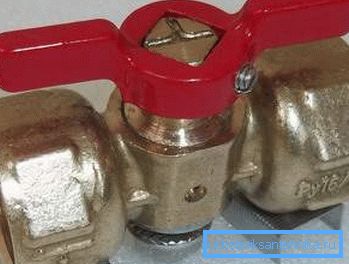

Tämän suorituskyvyn ero edellisestä on vain siinä, että korkki toimitetaan kätevällä kahvalla. Ilman sitä venttiili on avattava sarvella tai (useammin) kaasunäppäimellä, mikä usein johtaa sauvan pintojen hajoamiseen.

Kaksi lankaa, laippa

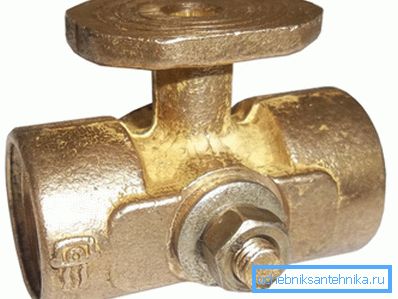

Putkilaipalla varustetussa versiossa edessä on täysimittainen 3-suuntainen nosturi, jonka avulla voimme toteuttaa seuraavat kokoonpanot:

• Kierteinen tulo on suljettu.
• Tulo on kytketty toiseen kierteeseen.
• Tulo on liitetty laippaan.
• Tulo on liitetty kierteeseen ja laippaan.

Kummallista: tämä esitys löytyy omasta nimeltään - 11B38BK.

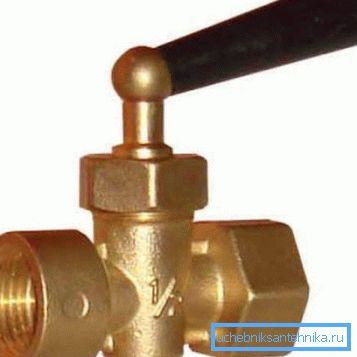

Kaksi lankaa, laippa, nuppi

Konfigurointi puhuu itsestään: tuote, jossa on pari kierteitä ja laippa, on varustettu kahvalla.

ominaisuudet

Tässä ovat venttiilin pääominaisuudet:

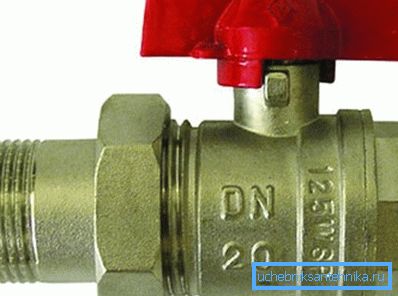

Hyödyllinen: koko ja käyttöpaine ovat yleensä venttiilien merkinnöissä. Esimerkiksi merkintä DU15 RU16 tarkoittaa, että meillä on tuote, jonka ehdollinen kulku on (noin vastaa kiinnitettävän putken sisähalkaisijaa) 15 mm ja käyttöpaineen 16 ilmakehää.

hakemus

Äänenvaimennusventtiilin kaikkein järkevin käyttö ilman laippaa on asen- nin kuumennustelineeseen tai palautusventtiiliin reitillä, vesimittarilla tai hissilaitteella. Käytetään myös asennusta sulkuventtiilinä, päällekkäisinä nousuputkina tai vuorauksena; tämä käytäntö on kuitenkin virheellinen. Syyt, jotka selitetään myöhemmin.

Venttiilin kolmiulotteista versiota käytetään laippalla yksinomaan painemittarin DU15 tai M20 alla. Laippaa käytetään ohjausmittarin kytkemiseen: mikä tahansa laite vaatii säännöllisen kalibroinnin.

ongelmia

Ne virtaavat suoraan venttiililaitteesta.

• Korkin aseman muuttaminen vaatii paljon työtä. Kyllä, messinki on metalli, jolla on suhteellisen pieni kitkakerroin, joka ei altistu tarttumiselle tai hapettumiselle; venttiilien lisäksi valmistajat toimittavat voiteluaineita. Usko kuitenkin, että tekijän kokemus, yritys sulkea tai avata venttiili, jota ei ole käytetty pitkään aikaan, päättyy usein rikki varsi. Tiivistysholkkia vasten kiristysventtiilit erottuvat pistokkeen kiinnityskappaleen maksimivoimalla ja siten suurimmalla resistanssilla sen pyörimiselle. Kiinnitysmutterin voimakas irtoaminen johtaa vuotoihin, ja usein kiehuvaa vettä virtaa korkin alla.

• Runko rungossa tai korkissa, pala kuonaa niiden välillä tai hiekanjyvä aiheuttaa venttiilin myrkkyä. Hän joko siirtää työvälineen itsensä läpi putkilinjaan suljetussa tilassa tai, joka tapahtuu paljon useammin, antaa virtauksen pistokkeen ja kotelon välillä. Kun yrität kiristää korkkia olevan mutterin, puristetaan tarpeeksi kiinteää jätettä suhteellisen pehmeään messinkiin, jolloin maapinnat ovat viallisia ja lisääntyvät vastustuskyky. Usein pyrkimys kiristää mutteri päättyy kokonaan täysin repäisevällä varrella.

Viimeksi mainittu ongelma on se, miksi tekijä suosittelee voimakkaasti, että kiristysruuviventtiiliä käytetään vain säätöventtiilinä.

Ohjeita venttiilin puhdistamisesta kuonasta tai hiekasta on yksinkertainen ja ilmeinen: vain kierrä varren mutteri irti ja poista tulppa. Yksi ongelma: tähän on ensin palautettava putkisto kokonaan nosturin molemmille puolille. Jos se sammuttaa lämmitysputken, sinun on nollattava sekä nousuputki että pullotin (eli itse asiassa koko piiri).

päätelmät:

• Venttiili 11B18BK suorittaa täydellisesti tehtävänsä ohjauksena. Sen versiota, jossa ei ole laippaa, voidaan käyttää jäteventtiilinä.

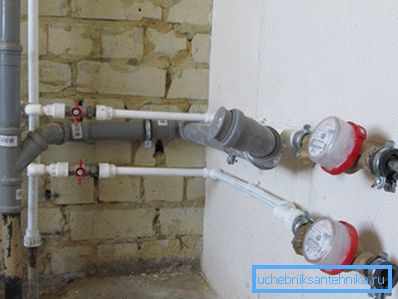

• Kun asennat venttiilit venttiilien läpi, on parempi olla etsimättä ylimääräisiä seikkailuja ja käytä hyvin todistettuja kuulaventtiilejä.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa välttämään virheitä valittaessa laitteita omiin projekteihinsa. Tämän artikkelin video tarjoaa tavallista enemmän aihepiirikohtaisia ​​tietoja. Onnea!
