Nostolaite: tutustu suosittuihin malleihin

Tämän artikkelin aihe on nosturilaite. Tutustumme useiden nostureiden ja porttien toiminnan periaatteeseen ja laitteeseen. Lisäksi meidän on tutkittava näiden tuotteiden tyypillisiä ongelmia ja niiden ratkaisemista.

hanat

Yleisimmissä nykyaikaisissa sekoittimissa käytetään kolmen tyyppisiä venttiilejä ja ohjauslaitteita:

1. Ruuvinosturit.
2. Keraamiset Kranbuksy.
3. Keraamiset patruunat, joiden avulla voit säätää lämpötilaa ja vesipainetta yhdellä vipulla.

Selventää: emme tietoisesti vaikuta eksoottisiin kuten hanoihin, joissa on sähköinen termostaatti. On epätodennäköistä, että henkilö, jolla ei ole ammattitaitoa, keksi ajatuksen tällaisen monimutkaisen tekniikan korjaamisesta.

Tarkastellaan kaikkien kolmen ratkaisun suunnittelua ja ominaisuuksia.

Ruuvaa kranbuksa

Vesi on päällystetty kumilla varustetulla venttiilillä, joka painaa sekoitinrungon istuinta vasten.

Venttiilissä voi olla kaksi versiota.

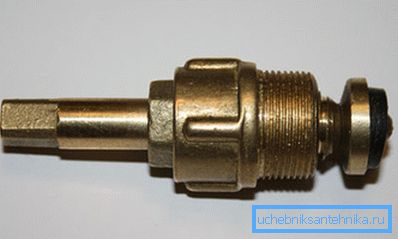

• Perinteinen ratkaisu on liikkuva venttiili, joka on sijoitettu onton kierretangon uraan.. Kun venttiili tarttuu varren päälle, tiiviste pyörii ja kiinnittyy istuimeen, mikä johtaa sen nopeaan kulumiseen.

• Uudempi muotoilu - kuusiventtiili, joka puristuu akselirasiasta pyörivällä tankolla. Tiiviste venttiilin koko iskua pitkin liikkuu tiukasti asteittain.

On selvää, että kummassakin tapauksessa varsi on suljettava: kun venttiili on auki, nosturien runkoon muodostuu ylipaine.

Varsi on sinetöity kahdella tavalla:

1. Tiivistepakkaukset Alla oleva tiiviste kiristetään ja yläpuolella oleva mutteri on kiristetty. Tätä tiivistysjärjestelmää käytetään vain laatikoissa, joissa on venttiili, joka sopii varren uraan.
2. Kumitiivisteet. Itse asiassa useimmat tällä hetkellä myynnissä olevat Kranbuks viittaavat tähän tyyppiin.

Mitä ongelmia ruuvilaatikoille on? Onko vaikea poistaa ne omin käsin?

Nuance: ruuvin hinta kranbuksy - 35 - 45 ruplaa. Jos lähimmässä LVI-myymälässä ei ole o-renkaita tai rauhasia, lisää hakuja on helpompi vaihtaa.

Keraamiset Cranbookit

Keraamisen nosturin laite on täysin erilainen kuin ruuvi, vaikka se olisi täysin yhteensopiva.

• Vesi avautuu ja sulkeutuu jauhettujen keraamisten levyjen keskinäisellä siirtymällä leikkauksilla.
• Sekoitinrungon istuimen ja levyjen välinen tiiviys varmistetaan rengasmaisella kumi- tai silikonitiivisteellä.

Normaaleissa käyttöolosuhteissa keraamiset kupit ovat paljon kestävämpiä kuin ruuvilaatikot, ja ne pitävät aina vettä täydellisesti. Niiden toimintahäiriöt liittyvät vain levyn leikkauksiin joutuneeseen jätteeseen: kun yrität käyttää huomattavaa voimaa, joko loven tai ulkonemien reunat, joista yksi levyistä pyöritetään, kun käännät siipiä (nosturin kahva), lohkotaan.

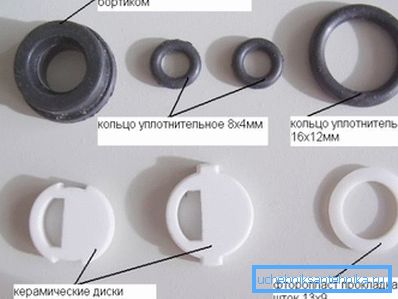

Valitettavasti tässä tapauksessa ohjeet vianmääritykseen siirtyvät koko akseliruudun vaihtamiseen. Keraamiset levyt eivät ole laajalti saatavilla.

Tärkeää: hiekan ja mittakaavan ongelma putkissa ratkaistaan ​​kerralla ja asennetaan karkeita suodattimia asunnon sisäänkäynnille.

patruuna

Hänen työnsä suunnitelma eroaa keraamisen laatikon toiminnan periaatteesta, jossa on kaksi ominaisuutta:

1. Liikkuva levy ei pyöri akselinsa ympäri, vaan liikkuu vapaasti tasossa.
2. Siinä olevaa uraa ei yhdistetä yhteen, vaan kaksi reikää alemmassa keraamisessa levyssä - kylmän ja kuuman veden syöttämiseen.

Levyn siirtymiselle sopii liikkuvasti asennettu muovivipu. Ongelmia patruunan toiminnassa tässä tapauksessa syntyy joko putkissa olevien roskien vuoksi tai siksi, että vipuun kohdistuu liiallista voimaa. On parempi unohtaa tavan estää vettä, kun kahva on terävä.

Mitä patruunan katkoksia:

• Muovivipu, johon ruuvi kiinnittää kahvan.
• Muoviset pidikkeet, joilla on yläkeramiikkalevy.
• Lopuksi, kun yrität sulkea patruunan juuttuneeseen patruunaan, voit leikata itse levyn.

Kuten keraaminen kranbuksa, patruuna muuttuu täysin, kun se katkeaa.

Miten tämä tehdään?

1. Otamme ulos kahvaan painetun muovisen tulpan.
2. Avaa sen alla piilottava kiinnitysruuvi. Siinä voi olla tasainen pää, Phillips-ruuvimeisseli tai kuusikulmio.
3. Ruuvaa koristeellinen mutteri sekoittimen rungosta. Tietenkin ilman työkalua: kromi on helppo murtaa.
4. Jo avain- tai avainavaimella kierrätämme kasettia pitävän messinkimutterin, poista patruuna itsestään ja suuntaa varastoon korvaamaan.

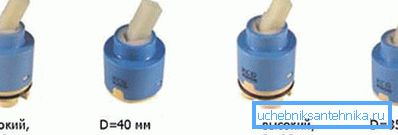

Kiinnitä huomiota: patruunat ovat kooltaan 28, 35 ja 46 millimetriä. Jotta voisit olla väärässä ostettaessa, ota näyte kanssasi.

aukko

Asunnoissa ja yksityisissä taloissa käytetyistä venttiileistä yleisimmät ovat:

• Ruuvaa venttiili.
• Korkkiventtiili.
• Kuulaventtiilit.
• Kolmitieventtiilit (korkki ja pallo).

ruuvi

Sekä laitteen kuvaus että ruuvinostureiden tyypilliset ongelmat liittyvät täysin ruuviventtiileihin.

On syytä mainita vain muutamia kohtia:

• Satulan alle jäävä tila tulee yleensä taskuun, jossa eri roskia kertyy. Jos hanojen paine on laskenut jyrkästi - nousuputki on estettävä, kierrettävä venttiilin pää ja katsottava sen runkoon.
• 80-luvulla epäselvä kotimainen yritys tuotti suuren erän venttiilejä kartiomaisilla messinkiventtiileillä. Kun yrität sulkea vesiventtiilin usein tiiviisti kiilat; kääntämällä varsi todennäköisesti oksennat sen jäljellä olevasta venttiilin istuimesta. Ensimmäisellä mahdollisuudella on parempi vaihtaa tämän mallin venttiili.
• Jos venttiili tippuu, ei aina ole tarpeen täyttää. Karitsan irrottaminen aina tarpeeksi riittää: tangon kierre painaa täyttölaatikkoa sen alla olevan pesimen läpi.

korkki

Vesi avautuu ja sulkeutuu kääntämällä korkkia siinä olevaan paikkaan. Vettä pidetään pistokkeen ja kotelon maapinnoissa.

Vuotojen puuttuminen sauvasta toimitetaan kahdella tavalla:

• Kiinnittämällä tulppa koteloon pistokkeen varren mutterilla.
• Tiivistepakkaukset

Korkkirakenteen ainoa ongelma, joka voidaan poistaa itsenäisesti, on rauhasvuoto. Pakkausta varten vesi on huuhdeltava venttiilin kummallakin puolella - muuten on aina todennäköistä, että tulppa, jota öljytiiviste ei pidä kiinni, puristuu pienimmällä siirtymällä.

pallo

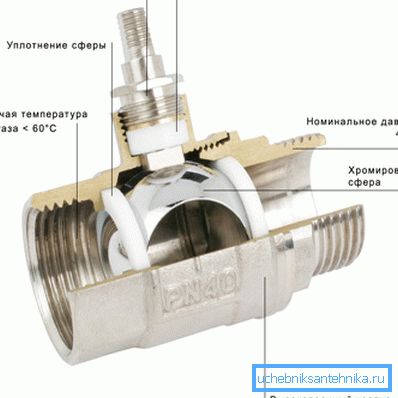

Miten palloventtiili - venttiilien luotettavin ja kestävin edustaja?

Sen laite muistuttaa korkki- venttiiliä, mutta siinä on useita muotoilumuutoksia.

• Korkki on pallo, jolla on täydellisesti käsitelty pinta.
• Tiiviyttä ei aikaansaada ruiskuttamalla runkoon, vaan pari fluoroplastista tai teflonrenkaista.
• Sauva on tiivistetty kumi- tai polymeerirenkaalla.

Kuulaventtiililaite voi tarkoituksesta riippuen vaihdella huomattavasti:

1. Runko voi olla kokoontaitettava (kantapää tai kierteinen) ja hitsattu.
2. Liittyminen putkistoon voi olla kierre (sisäinen tai ulkoinen), laipat hitsaukseen tarkoitettuja putkia tai putkia varten.
3. Pallon satulat voivat olla jousikuormitettuja niiden kulumisen kompensoimiseksi.

Kummallista: joskus palan ja satulan väliin jätetään tarkoituksellisesti pieni aukko. Ruuvipallo painetaan työvälineen paineen avulla satulaa vasten.

Palloventtiilien ainoa tyypillinen ongelma on virtaus varren alapuolella, joka eliminoidaan kiristämällä holkkimutteri tai kiertämällä sen alla oleva FUM-nauha.

Kolme tapaa

Mikä on kolmisuuntaisen nosturin suunnittelu ja tarkoitus? Tarkoituksena on ohjata työväliaineen virtausta yhteen kiinnitetystä putkistosta. Esimerkiksi kolmitieventtiili, joka on asennettu syöttöputken liitäntään jäähdyttimeen ja hyppääjiin, pystyy ohjaamaan lämmitysjärjestelmän lämmitysväliaineen joko hyppyjohdon tai akun läpi, mikä säätää huoneen lämmitysastetta.

Kolmisuuntaisen venttiilin laite ja sen tyypilliset viat kaksinkertaistavat laitteen ja vastaavien tyyppisten venttiilien viat. Niiden välinen ero on vain hanojen lukumäärässä ja leikkauksen muodossa liikenneruuhkassa tai pallossa.

johtopäätös

Toivomme, että lyhyt retkemme venttiilien ja liitosten laitteeseen auttaa lukijaa poistamaan suurimman osan virheistään. Tämän artikkelin video, kuten aina, tarjoaa hänelle lisää teemakohtaisia ​​materiaaleja. Onnea!
