Miten saada vettä taloon kaivosta - koko työkokonaisuus

Itsenäinen vesihuolto on välttämätön, mutta erittäin tärkeä asia. Sinun on kehitettävä paitsi lähde, myös varmistettava keskeytymätön vesihuolto, jossa on tarvittavat paineen, kemiallisen koostumuksen ja tilavuuden parametrit. Kerrotaan, miten tuodaan vettä kaivosta taloon, ja miten yhdistää ja säätää tarvittavat laitteet.

Autonominen vesijärjestelmä

Mitä se koostuu

Itsenäinen vesihuoltojärjestelmä on joukko työkaluja, joiden avulla voidaan nostaa vettä kaivosta, kuljettaa sitä, kerätä sitä, luoda tarvittavat paine-parametrit sekä hallita ja koordinoida järjestelmän kaikkien osien työtä.

Nykyaikaiset tekniset ja materiaaliominaisuudet mahdollistavat täysin autonomisen ja automatisoidun vesihuoltojärjestelmän, joten harkitsemme vain tällaista vaihtoehtoa.

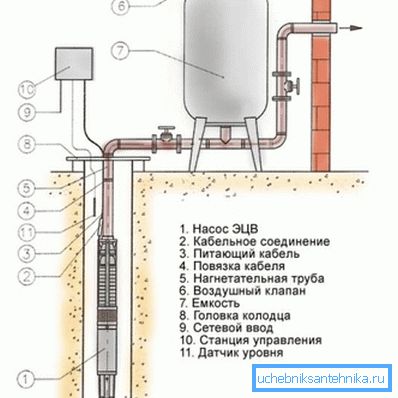

Niinpä alasuuntaisen putkilinjan koostumus sisältää:

1. Syväpumppu. Useimpien kaivojen syvyys on yli 8 metriä, joten on välttämätöntä käyttää upotettavaa yksikköä;
2. Nippa, jossa on kaksipuolinen ulkoinen kierre, takaiskuventtiili ja kytkin pumpun ulostulon kytkemiseksi nostoputkeen;
3. Vesiputki. On tärkeää valita tuote, joka kestää painetta kaivon syvyyden mukaan, on parempi käyttää metalli-muovi- tai polymeerimalleja, suosittelemme matalapainepolyeteenistä (HDPE) valmistettuja putkia;
4. Pumpun moottorin virtajohto ja suljettu johdin (kosteutta kestävä liitin);
5. Asennus siirtymään pystysuorasta putkesta vaakasuoraan putkeen. Tämä voi olla polvi tai tee putken reitityksen ominaisuuksista riippuen;
6. Sisäkorkeus kuoppiin. Tämä tuote on ruuviliittimien suljettu kansi, jossa on putken ja kaapelin ulostulo sekä turvakaapelin kiinnikkeet;
7. Vaakasuora putki veden kuljettamiseksi lähteestä taloon. Tässä on myös parempi käyttää saman halkaisijan omaavaa PND-putkea;
8. Sarja liitännät vastaanottimen kytkemiseksi: kääntökytkimet, kulmasuodatin, nippeli. Putkien kokoonpanosta riippuen tämä sarja voi vaihdella;
9. Hydrauliakkuainesäiliö (vastaanotin) 200 litraa. On parempi käyttää muovituotteita kalvoineen, joissa on painemittari ja painekytkin;
10. Magneettinen käynnistin, jonka liittimet sulkevat / avaavat pumpun virtapiirin. Käynnistintä ohjataan vastaanottimen painekytkimen käyttövirralla. Asennettu suurpumppujen käynnistämiseksi suurilla käynnistysvirroilla;
11. Pumpun ohjausasema, joka mahdollistaa laitteen manuaalisen käynnistämisen ja uudelleenkäynnistyksen;
12. Vedenkorkeusanturi pumpun kaivossa ja hätäpysäytysreleessä, kun vedenpinta laskee sallitun tason alapuolelle.

Kiinnitä huomiota! Upotettavien pumppujen ja säätöautomaatioelementtien tulee olla korkealaatuisia, joten emme suosittele epäilyttävien valmistajien tuotteiden säästämistä ja ostamista.

Upotus ja pumpun liitäntä

Let's get liiketoimintaa.

Ensin on koottava järjestelmä veden keräämiseksi pintaan:

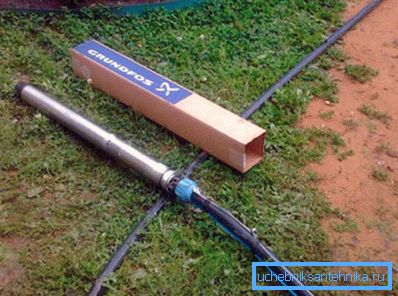

1. Otamme pumpun, ja sen ulostuloaukossa kierrämme nännin ulkoisella langalla. Sitten voimme kiertää nippelin takaiskuventtiilin ja ruuvata kytkimen siihen liittymään PND-putkeen (kytkintä käytetään yleensä 32 tuumaa);

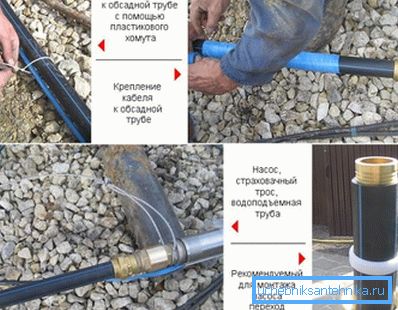

1. Kytke kytkin vesiputkeen, joka on leikattu koon mukaan. Moottorin virtajohto asetetaan putkea pitkin ja kiinnitetään siihen nauhalla tai kiinnikkeillä 2-3 metrin välein;

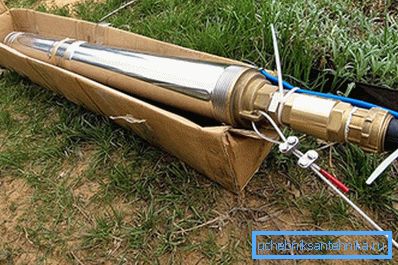

1. Pumpun rungon asennusreikien läpi kulkee turvakaapeli (yleensä mukana) ja kiinnitä se kahdella pidikkeellä pultteihin;

1. Otamme pumpun ja laskemme sen varovasti putkesta, yritä olla koskettamatta kotelon seinämiä. Etäisyys pohjaan - vähintään 1 - 2 metriä. Kaivossa olevan dynaamisen veden tason on oltava vähintään 5 metriä pumpun yläpuolella;

1. Putken yläpää on kierteitetty kaivon pään reikään ja kiinnitetty, myös saapumme kaapelilla. Turvakaapeli on kiinnitetty erityiseen renkaaseen yläkannen alapuolella;

1. Liitämme kaapelin 220 V: n verkkoon ja käynnistämme pumpun testauksen. Jos vesi ei mene heti - vedä se suustasi ulos putkesta, takaiskuventtiili ei ehkä ole toiminut järjestelmän ilmassa;

1. Jos vesi menee - se tarkoittaa, että ensimmäinen vaihe on ohi.

  Kiinnitä huomiota! Jos pumppu on jo varustettu takaiskuventtiilillä, on parempi kopioida se messinkituotteella, koska se on paljon luotettavampi: hyvän pumpun hinta on liian korkea vaaraan.

Maanalainen putki

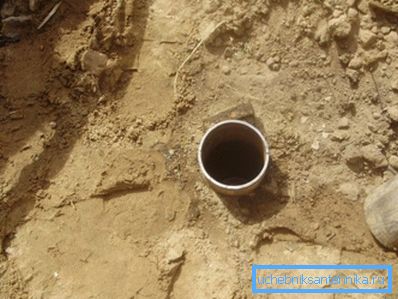

Nyt, miten saada vettä kaivosta taloon. Näihin tarkoituksiin on parempi käyttää polyeteenistä valmistettua putkea, koska sitä myydään keloissa, ja sinulla on mahdollisuus valita halutun pituinen segmentti tarpeettomien liitosten välttämiseksi.

Myös käyttökelpoinen on kääntöliitäntä PND-putkille ja joukko lisävarusteita. Käytä vain laadukkaita tuotteita, suosittelemme lopettamaan valinnan italialaisilta valmistajilta.

Joten ohjeita putkien asettamisesta kaivosta taloon:

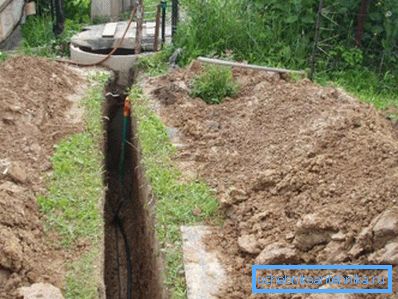

1. Maaperän jäätymisen syvyyteen (jokaisella alueella on oma, Venäjän keskivyöhyke on noin 5 metriä) kaivamme kaivon kaivosta taloon. Viestintä on parempi sijoittaa lyhyimmälle suoralle linjalle, sillä silloin sinun ei tarvitse kääntää telakointiasemia, ja materiaalien kulutus on pienempi;

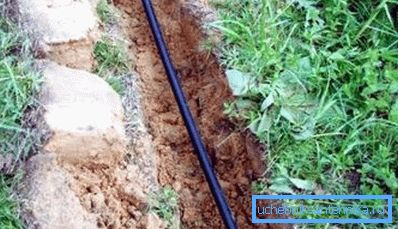

1. Kaivannon pohjalla kaadamme hiekkaa, jonka korkeus on 10 - 20 cm, ja kaivoon kohdistuu hieman harhaa (1% riittää). Laitimme putken tähän vuodevaatteeseen;

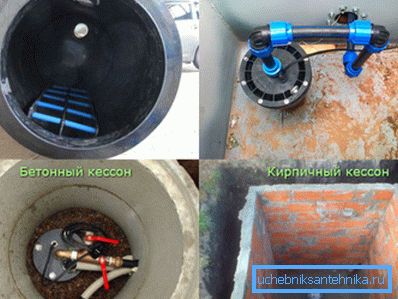

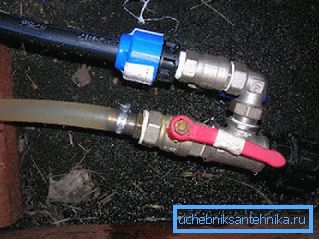

1. Pujotamme letkun toisen pään ja liitämme sen polven ja liitosten avulla, joissa on veden nostoputki;

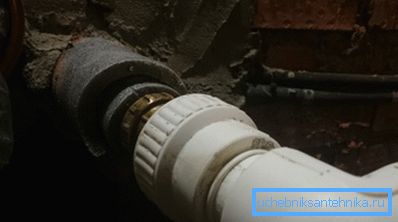

1. Aloitamme toisen pään erityiseen reikään talon tai alustan pohjassa, syötämme syöttöpisteen muoviholkilla ja tiivistetään se varovasti silikonilla tai muulla tiivisteellä;

1. Putki on peitetty hiekkakerroksella siten, että se peitetään 15 cm: n korkeuteen, sitten kaivanto on peitetty maalla. Kivet maassa ei saa pudota, ram-täyttö ei voi.

1. Putken alaosassa on parempi aikaansaada tyhjennysventtiili veden tyhjentämiseksi kaivosta, jos säilytetään paikka talvella.

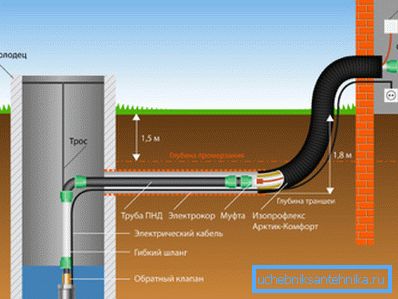

  Kiinnitä huomiota! Jos putkilinjaa syvennetään maanpinnan jäätymisasteen alapuolelle, se on eristettävä erityisellä vaahtopolystyreenikotelolla, johon on parempi asentaa lämmityskaapeli, joka on kytketty lämpötilakytkimeen. Mukana on myös tulopiiri, joka sijaitsee pinnalla tai sen lähellä.

Vastaanottimen yhteys

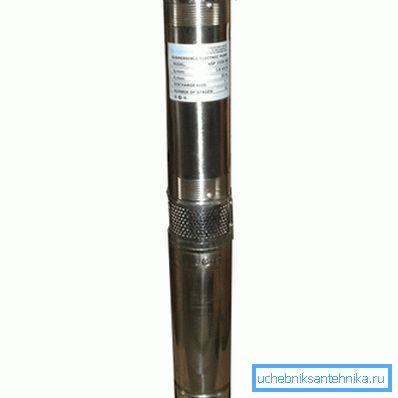

Kuten olemme jo todenneet, vesihuoltojärjestelmän ei pitäisi ainoastaan ​​toimittaa vettä kuluttajalle, vaan myös varmistaa paine ja suorituskyky, joka on hyväksyttävää saniteettilaitteiden normaalille toiminnalle. Upotettava pumppu pystyy luomaan riittävän korkean paineen, mutta se on epävakaa ja venttiilin äkillinen lukitus voi aiheuttaa hydraulisen iskun.

Lisäksi, jos pumppu kytketään suoraan vesihuoltoon, pumpun moottori kytkeytyy päälle joka kerta, kun hanan lukitus avataan missä tahansa LVI-laitteessa (pesuallas, pesuallas, kylpyhuone, wc jne.). Tämä vaikuttaa haitallisesti moottorin, pumpun mekaniikan ja releen tai käynnistimen virrankatkaisupisteisiin.

Siksi tarvitaan hydroakku, joka kerää vettä paineen alla ja toimittaa sen kuluttajalle. Kun laitteen säiliössä oleva paine laskee alle tietyn tason, painekytkin aktivoituu, mikä sulkee pumpun moottorin syöttöpiirin ja pumppaa tarvittavan määrän vettä. Jos säiliön kapasiteetti on 100 litraa tai enemmän, niin keskimääräiseen perheiden lukumäärään pumpun käynnistyksen määrä on pieni, ja se kestää kauan.

Vastaanottimen säiliön tilavuus lasketaan pääsääntöisesti 20 litran suhteesta hana, mukaan lukien wc, kastelulaitokset ja muut.

Pysähdyimme pääsemään putkeen taloon. Mene eteenpäin:

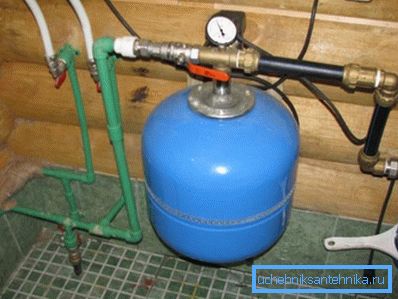

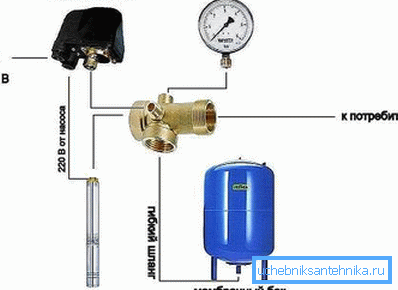

1. Putken syöttäminen on kytketty viiden napaisen liitännän avulla. Kierrätämme kytkimen tuuman reiän läpi nännin läpi korkki-mutterilla;

1. Vastaanottimen sisääntulossa tuulemme kulma- taivutuksen, jonka ulottamme halutun pituisen putkiosan kanssa. Jos mahdollista, käytämme putkien ja kyynärpäiden sijasta joustavaa letkua, jossa on hanat;

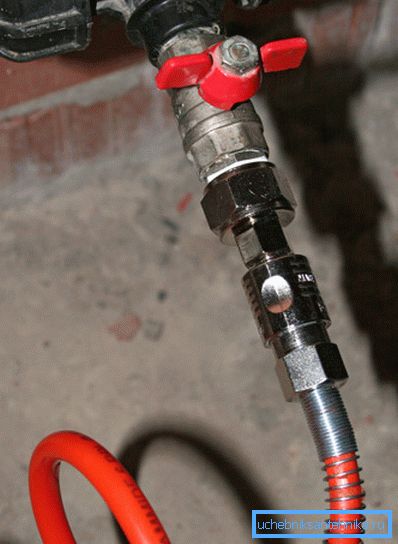

1. Vastaanottoputken pää on kytketty palloventtiilillä, jossa on korkki-mutteri, jossa on vapaa tuuman aukko. Jos käytetään letkua, jossa on hanka, sen pää on ruuvattu yksinkertaisesti sovittimen (”amerikkalainen”) läpi suuttimen aukoon;

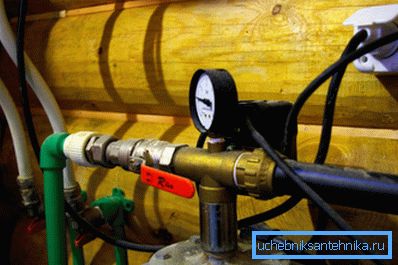

1. Onko reikä? tuumaa yhdistää painemittari;
2. Vapaaseen reikään? tuumaa kytkeä painekytkin;

1. Jakelukytkimen jäljellä oleva tyhjä reikä on kytketty hanan läpi, jossa on korkkimutteri kuluttajalle menevään vesihuoltoon;

1. Kytkemme pumpun virtakaapeli releen liittimiin, jotka käynnistyvät ja sammuvat. Kytkentäpiiri on yksinkertainen ja sitä kuvataan releen ohjeissa. Jos käynnistys on tarpeen, sen kela on kytketty releen kautta, ja pumppu on kytketty käynnistimen liittimiin;

1. Annostelemme erikseen pumpun kaapelia käsikäyttöisen kytkimen kautta, joka on suunniteltu käynnistämään moottorin virran kaksinkertaisella marginaalilla;

1. Käsiohjauskytkimellä käynnistämme pumppauslaitteen ja odotamme, kunnes säiliö on täynnä, ja järjestelmä sammuttaa automaattisesti pumpun moottorin. Huomasimme painemittarin paineen. Sitten avataan useita hanoja ja anna veden alas, kunnes järjestelmä käynnistää pumpun uudelleen, kiinnittää myös paineen arvon;

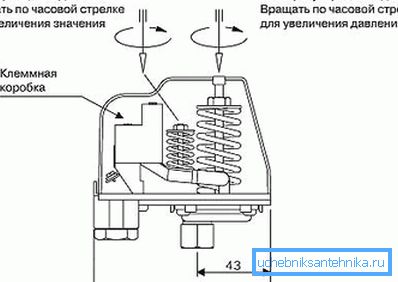

1. Verrataan saatuja arvoja vastaanottimen passiominaisuuksiin ja tarvittaessa säädä rele.

johtopäätös

Itsenäisen vesijärjestelmän asennus on hyvin vastuullinen tehtävä, joka koostuu monista vaiheista. Siitä huolimatta koko työkokonaisuus voidaan suorittaa itsenäisesti noudattamalla käsikirjan pisteitä (oppia myös pumpun hankkimiseksi kaivosta).

Tämän artikkelin video näyttää prosessin selkeämmin.
