Miten pumppu valitaan kaivolle

Pumpun valinnasta riippuu keskeytymätön veden syöttö taloon tarvittavalla paineella ja virtauksella. Markkinoilla on monia erilaisia ​​malleja ja tyyppejä, mutta ennen kuin valitset pumpun kaivolle, sinun tulee selvittää, mitä eroja niiden välillä on.

Pumpun valinta tehdään porauksen ja veden pumppauksen päätyttyä. Veden toimittamiseksi kotimaisista kaivoista vedelle käytetään keskipakopumppuja, jotka voidaan jakaa pintamateriaaleihin ja upotettaviin.

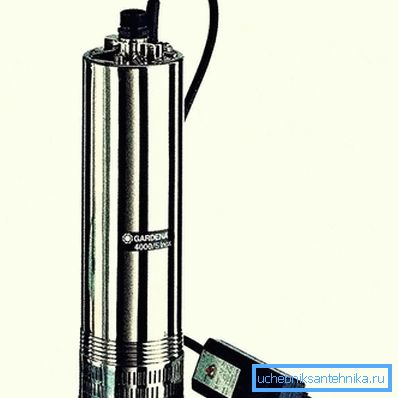

Upotettava keskipako- ja tärinäpumppu

Syvennyksissä käytetään usein sähkömoottorin käyttämiä uppopainopumppuja. Tällaisen yksikön työasento on pystysuora, pumppu itse sijaitsee sähkömoottorin yläpuolella. Ne asennetaan suoraan kaivoon veden syöttämiseksi vähintään 10 metrin syvyydestä. Nykyaikaisilla uppopumpuilla on kompakti koko, sylinterimäinen muoto ja korkea hyötysuhde.

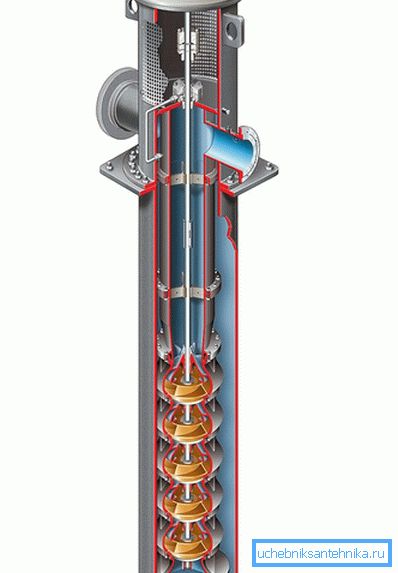

Keskipakopumpun toimintaperiaate perustuu pyörivän juoksupyörän siipien voiman vuorovaikutukseen virtaavan veden ympärillä.

Asynkroniset pumpun moottorit voivat pumpun tehosta riippuen olla yksivaiheisia ja kolmivaiheisia.

Upotettavat pumput on valmistettu korkealuokkaisesta valuraudasta, ruostumattomasta teräksestä ja niillä on korkeat suorituskykyominaisuudet, ne voivat pumpata erittäin mineraalivettä, jonka hiekkapitoisuus on jopa 180 g / m³.

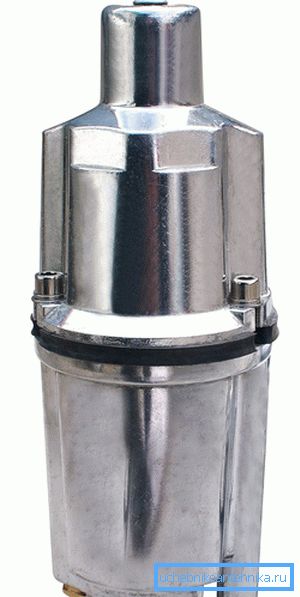

Värähtelevää uppopumppua käytetään pääsääntöisesti matalissa (jopa 50 m) hiekkamaassa olevissa reunuskaivoissa.

Värähtelevän uppopumpun periaate perustuu kalvon toimintaan, joka imee ja työntää vettä. Kalvoa ohjaa metallitanko.

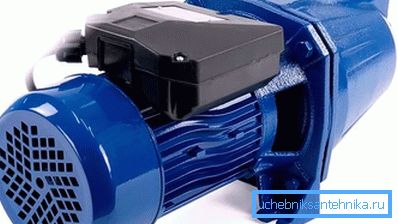

Pintakeskipakopumppu

Pintapumppuja veden pumppaamiseksi kaivosta käytetään harvoin, koska niissä on rajoituksia imukorkeudelle, joka ei ylitä 8 metriä. Kun pumpun koteloon luodaan alennettu paine, imetään vettä, eli se nousee pumpun akseliin. Jos imukorkeus on yli 8 m, pumppu ei yksinkertaisesti pysty nostamaan vettä, tai kavitaatio voi tapahtua, mikä vähentää merkittävästi pumpun tehokkuutta ja johtaa juoksupyörän siipien ja muiden osien tuhoutumiseen.

Pintakeskipakopumppu on mahdollista asentaa vain silloin, kun dynaaminen vesitaso ei ole alle 5 metriä pinnan yläpuolella tai kaivossa on itsestään purkautuva.

On kuitenkin tapauksia, joissa tuotannon merkkijonon halkaisija on hyvin pieni eikä se salli uppopumpun asentamista, vaan ne ovat yleensä kaivoja käsin, ja niillä on usein pieni syvyys. Tässä tapauksessa sinun on varustettava kuoppa, johon pumppu asennetaan. Kuopan pohjan tulisi olla 2–3 m korkeampi kuin kaivon vesitaso.

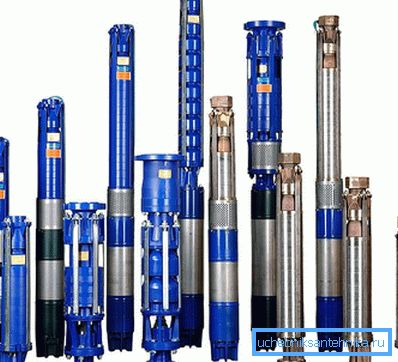

Perustiedot, jotka määrittävät yksikön tyypin

Laitetyypin ja sen parametrien perusarvot ovat seuraavat:

1. Dynaaminen ja staattinen vesitaso kaivossa. Nämä parametrit määrittävät syvyyden, johon pumppu tai imuputki lasketaan, ja näin ollen vedenpaine. Staattinen taso määritetään välittömästi vesikerroksen avaamisen jälkeen, ja dynaaminen taso on taso, joka muodostuu kuopassa veden maksimipumppauksella. Upotettava pumppu on asennettava vähintään 2 metriä dynaamisen tason alapuolelle, on tietenkin parempi ottaa se marginaalilla, koska se voi kaatua ajan myötä kuopan tukkeutumisen tai suodattimen takia.
2. Tuotannon merkkijonon sisähalkaisija. Kaivon sisäisestä halkaisijasta riippuu pumppu O. Tuotannon merkkijonon halkaisija on ilmoitettu kaivon passissa, joka on porausorganisaation toimittama. Pumpun halkaisija valitaan siten, että se on 1–2 cm pienempi kuin tuotantopylvään halkaisija. Suuremmalla halkaisijalla on asennettava keskitintä, muuten pumppu voi tärisyä kaivon seinämiä vastaan, kun pumppu on käynnissä, ja pienemmällä halkaisijalla, pumppua ei voi laskea.
3. Erityinen ja kokonaismäärä. Laskettaessa pumpun suorituskykyä käytetään kaivon virtausnopeutta. Pumpun kapasiteetti ei saa ylittää kuopan suunnitteluvirtausta (se on merkitty sen passiin). Muussa tapauksessa voi syntyä tilanne, jossa pumppu, joka on pumpannut vettä, kuivuu ja jos ei ole suojaa kuivalta käynniltä, ​​se epäonnistuu.

Suorituskyvyn laskeminen

Pumpun hyötysuhde valitaan maksiminopeudella. SNiP: n mukaan veden kulutusprosentti henkeä kohti on 200 l / vrk, toisin sanoen 3-4 hengen perheelle riittää pumppu, jonka kapasiteetti on 30–50 l / min riippuen siitä, onko allas, onko istutukset. Huippukuormituksen tasoittamiseksi ja sen vuoksi älä asenna suurvirtauspumppuja, voit asentaa hydraulisen akun.

Vaaditun paineen laskeminen

Pumpun oikea valinta valittuun vesihuoltoon on tarpeen laskea haluttu paine N. Tarvittava pumpun paine määräytyy seuraavan kaavan mukaan:

H = H_g+H_d+H_svob missä on

· N_g - veden nousun geometrinen korkeus, m;

· N_d - pään menetyksen pituus, m;

· N_svob - vapaata virtausta nokkaan, vähintään 5 m.

Geometrinen korkeus on veden syöttöpisteen korkeimman pisteen ja pumpun syvyyden tai akselin välinen ero. Pään menetykset pituussuunnassa lasketaan käyttäen Shevelevin taulukoita ja riippuvat veden kulutuksesta ja putkilinjan halkaisijasta sekä sen pituudesta ja materiaalista.

Kun putkilinjan O-arvo on aliarvioitu, painehäviö pituudelta voi olla 80% kaikista häviöistä, joten asianmukaisesti valitulla O-putkella on merkittävä rooli.

Tietäen vaaditusta paine- ja vesivirrasta, lopullinen päätös pumpun valinnasta perustuu paineominaisuuksiin. Tämä on käyrä, pumpun passiominaisuus, joka näyttää pään H riippuvuuden virtausnopeudesta Q.

On riippuvuus, jonka vuoksi paine laskee kasvavan virtauksen myötä, joten pumpun valinta tulisi suorittaa sellaisten järjestelmien vyöhykkeellä, jossa tehokkuus on suurin.

Mikä on paras pumppu valita, riippuu suurelta osin siitä, miten sitä käytetään, ja siitä, käytetäänkö automaatiota pumpun ohjaamiseen ja jopa pumpun kytkemisen taajuuteen. Siksi laitteen käyttöiän pidentämiseksi on välttämätöntä valita pumppu huolellisesti kaivon käyttöolosuhteiden ja ominaisuuksien perusteella.
