Mitä tarvitaan pe-nosturia maanalaiseen asennukseen
Putkilinjojen tai kaasuputkien osalta on kätevintä upottaa palloventtiili maanalaisiin muoviasennuksiin. Tämä rakenne voi tarjota riittävän pitkän käyttöjakson ja ilman huoltoa.
Tällaisten venttiilien materiaaleille on monia vaihtoehtoja, mutta muovi on kätevin, koska se ei pelkää kosteutta ja korroosiota. Selitämme, miten se voidaan asentaa ja näyttää aihepiirikohtainen video tässä artikkelissa.
PE-nosturit
kuvaus
- Polyeteeniputket ovat paljon halvempia kuin metalli, joten useimmat asuinalueet ja erilaiset teollisuuslaitokset eivät tee ilman viestintäratoja tästä materiaalista. Lisäksi PE-hanan hinta on paljon pienempi kuin teräksen vastine, mutta käyttöikä on mittaamattomasti pidempi, mikä myös vaikuttaa merkittävästi putkistojen materiaalien valintaan.
- Tämän mekanismin laajamittainen käyttö johtuu myös sen melko laajasta valikoimasta. - se voidaan asentaa putkiin, joiden poikkileikkaus on 20 - 315 mm, ja se voi toimia lämpötiloissa -20 ° C - +40 ° C, tämä on hyväksyttävää kaikille Venäjän federaation alueille, joissa on maanalainen asennus.
- Lisäksi maanalaisen asennuksen palloventtiili voidaan asentaa järjestämättä tätä erityistä kaivoa. - sen säätämistä varten riittää, että ohjausmekanismi poistetaan, ja solmu voidaan peittää maalla. Etäisyys maapinnasta putkesta voi olla 1650 - 2750 mm.

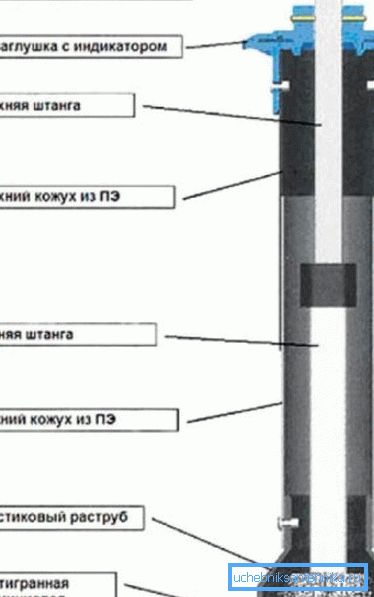

- Teleskooppivarren pituus on neliön muotoinen ontto profiili, jonka päähän hitsataan kuusikulmainen holkki., joka on asennettu nosturin akselille ja pyörii käyttämällä neliö- / kuusikulmaista metallitankoa.
- Tee pallo maanalaisesta nosturista polymeerimateriaaleista (Suunnittelu on tarkoitettu hitsaukseen tai putkiliitoksiin). Tämän mekanismin ulostulot on valmistettu PE 100 SDR11: stä - tämä riittää kaasuputkiin, joiden paine on 10 bar ja vesijohtoja 18 barin paineella.
Huom. Kahden ohutseinäisen putken jatkojohtoon on asennettu polyeteenisuojakansi. He voivat liikkua vapaasti toisistaan.
Eräiden nostureiden tekniset tiedot
| Näkymä. hakemus | Kaasulle 10 bar, vedelle 16 bar |
| SDR | SDR11 |
| materiaali | PE80 / PE100, PE2406 / PE3408 |
| Avaaminen / sulkeminen | ? kierto |
| lämpötila | -29 - 600С |
| Läpikulun tyyppi | Täysi reikä |
| Aputangon tyyppi | Teleskooppinen jatke |
| Puhdistustyyppi | Ilman puhdistusta 1 puhdistus, 2 puhdistus |
| Kotelon ja kellon hitsaus | Sähköinen tai kytkentä |
| Testistandardit | EN 1555, ANSI / ASTM B16. 40 |

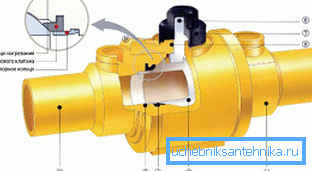

SDR11-taulukko
| numero | Etunimi | Mikä on tehty |
| 1 | kotelo | Polyeteeni (PE) |
| 2 | soittokello | Polyeteeni (PE) |
| 3 | pallo | Polypropeeni (PP) |
| 4 | Paikka pallo | NBR (kumi) |
| 5 | Tukirengas | Polypropeeni (PP) |
| 6 | kalusto | asetaali |
| 7 | liitin | Polypropeeni (PP) |
| 8 | Laakerirengas | NBR (kumi) |
| 9 | Sovitinrengas | NBR (kumi) |
PE-palloventtiilit
| Halkaisija (mm) | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 |
| Massa (kg) | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 |
Mitat. standardi
| Halkaisija (mm) | näkymä |
| 63 | Ilman vaihteita |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Vaihteella |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
PE-venttiili ilman puhdistusta
| Halkaisija (mm) | näkymä |
| 63 | Ilman vaihteita |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Vaihteella |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
Yhdellä puhdistuksella
| Halkaisija (mm) | näkymä |
| 63 | Ilman vaihteita |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Vaihteella |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
Kaksi puhallusta
Muokkauksen vivahteet
Huom. Venäjän federaatiossa ei tällä hetkellä ole veden tai kaasun maanalainen nosturi riittävän laajaa sovellusta. Monet rakennusjärjestöt ovat kuitenkin kiinnostuneita tällaisista rakennuslaitteista.
Tätä venttiiliä maa- tai maanalaisessa (kaivoissa) versiossa voidaan käyttää kaasulaitoksissa. Samalla ohjeet eivät kuitenkaan suosittele kaivojen käyttöä kurssilla.
On tärkeää, että näiden säiliöiden työjärjestelyt ja niiden avaamista koskevat suositukset vaikeuttavat merkittävästi tämän tyyppisten venttiilien toimintaa.
OAO Gazprom on kehittänyt tiettyjä teknisiä standardeja, joissa venttiilien asentaminen polyeteenistä (hinta ei oteta huomioon) tehdään edullisesti ilman kaivoja.
Kaivon asennus on suositeltavaa vain silloin, kun putki on asennettu hyvin syvälle, mikä ei salli teleskooppivaihteiston säätämistä.
On standardi STO GAZPROM 2-2.1-093-2006, jossa esitetään (havainnollistetut) ratkaisut kaasuverkkojen polyeteeniputkien suunnitteluun, rakentamiseen ja rekonstruointiin.

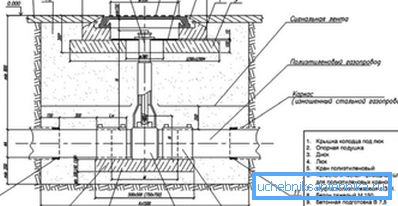

Siinä kuvataan erilaisia vaihtoehtoja PE-pallotyyppisten nostureiden asentamiseen, jotka voidaan suorittaa:
- Suoraan ajoradalla (tien keskellä);
- Suoraan ajoradalla (tien keskellä) ja jalankulkijoiden jalkakäytävillä sekä puistoalueella;

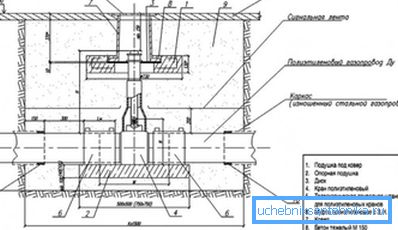

- Maton alla (turf) puistoalueella tai metsähihnalla.
johtopäätös
PE-hanojen asentaminen omalla kädellään kotitalouksien putkistoon on tällä hetkellä melko vaikeaa, koska siihen ei ole erityistä laitteistoa, jota toimitetaan rakennustavarakaupan kautta.
Jos puhumme muovista, sitten yksityiselle sektorille, etusijalle asetetaan polypropeeni ja tällä hetkellä tämä materiaali täyttää täysin yksityisen sektorin asukkaiden tarpeet.
