Mikä kaapeli tarvitaan kaivopumpussa

Tehdaslaitteiden porausreikipumppujen kaapeli ei pääsääntöisesti riitä kytkeytymään virtalähteeseen ja sitä on lisättävä lisäkappaleella. Täsmälleen saman merkin löytäminen on erittäin vaikeaa, joten useimmiten sinun täytyy käyttää muita merkkejä, mutta tässä on joitakin sääntöjä, jotka auttavat sinua valittaessa.

Joidenkin sähköisten johtojen ominaisuuksien ja erityispiirteiden osalta keskustelemme seuraavista aiheista ja myös täydennämme tämän artikkelin aihekohtaista videota.

Kaapeli kaivo KVV-4x1,5

Valitse kaapeli

Huom. Useimmissa tapauksissa uppopumppujen valmistajat tarjoavat kaapeleitaan pituuden lisäämiseksi, mutta niiden hinta on liian korkea, joten useimmiten käytetään muita vaihtoehtoja. Tällaisissa tapauksissa sopiva kaapeli VVG tai PVA, jolla on haluttu poikkileikkaus, on sopiva. Vaikka monet väittävät, että TML-brändi on paras ratkaisu, vaikka käytännössä tämän artikkelin tekijän mukaan ei ole eroa.

Kaapelin pituus

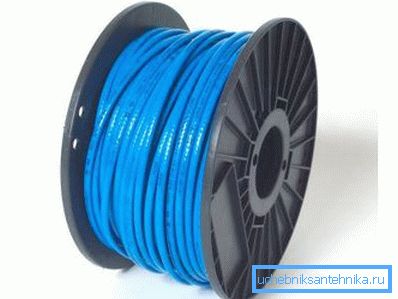

Kaapelirulla
  1. Jotta voit valita kaapelin oikean poikkileikkauksen, sinun on tiedettävä etäisyys, jota aiot pidentää, ja käytetyn pumpun teho. Jos kaikki on tehon kanssa selvä (se on kirjoitettu tietosivulle ja itse laitteelle), koneen (virtalähde) pituus määritetään itse pumppuun (ei risteykseen).
  2. Useimmiten tällaista parametria kuin pituutta ei kiinnitetä huomiota, koska lisäkappale ei ylitä kahta tai kolmeatuhatta metriä, mutta näin ei aina ole. Upotettavien pumppujen kaapelin pituus ei saa ylittää 6% suurimmasta sallitusta jännitehäviöstä.

Tämä voidaan laskea käyttämällä kaavaa L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

  • Tässä L on suurin sallittu pituus;
  • V on nimellisjännite (V);
  • ?V - suurin jännitehäviö (%);
  • I - upotettavan pumpun (A) arvo;
  • p - 0 - 02 ohm / mm3 (kuparin resistiivisyys);
  • q - kaapelin poikkileikkaus (mm);
  • PF = 1.

Kohteen valinta

Suonien poikkileikkaus voi olla erilainen

Kuten jo mainittiin, porausreikäpumppujen kaapeli valitaan poikkileikkauksen / tehon suhteen mukaan, mutta helpottamiseksi voit käyttää alla olevaa taulukkoa.

Moottorin teho Kaapeliosa (mm2)
41 41.5 42.5 44 46 410 416
kW l. a. Kaapelin pituus (m)
0,25 0,33 70 105 170
0,37 0,50 60 90 140
0,55 0,75 45 70 110 180
0,75 1,0 35 50 85 140 210
1.1 1,5 25 35 60 95 145 240
1,5 2.0 30 45 75 115 190 305
2.2 3.0 30 50 75 125 200

Taulukko yhden vaiheen (230V, 50Hz) uppopumpuille

Moottorin teho Kaapeliosa (mm2)
41 41.5 42.5 44 46 410 4z16 425 435 450 470
kW l. a. Kaapelin pituus (m)
0,37 0,50 300
0,55 0,75 250 380
0,75 1,0 195 295
1.1 1,5 145 215 360
1,5 2.0 105 160 265 425
2.2 3.0 70 110 160 290 440
3.0 4.0 55 85 145 220 330
4.0 5.5 40 60 105 165 250 415
5.5 7,5 45 75 120 180 300 480
7,5 10 35 55 95 135 220 340 585
9.2 12.5 47 75 115 190 300 470
11 15 40 85 95 160 260 405
13 17.5 60 85 140 225 350 490
15 20 50 75 125 195 305 430
18,5 25 58 100 155 245 340 485
22 30 49 85 130 205 285 410 570
30 40 36 63 95 152 210 305 425

Taulukko kolmivaiheisille (400V, 50Hz) uppopumpuille

Näyttäisi siltä, ​​miksi maksaa niin paljon huomiota kaapeliosan valintaan, ja miksi tarvitset ohjeita täällä? Itse asiassa tämä vaikuttaa laitteen käyttöiän kestoon ja itse työhön (opi tästä, miten suodatin tehdään kaivolle).

Tosiasia on, että kun poikkileikkausta alennetaan, vastus kasvaa, joten metalli (tässä tapauksessa kupari) johdot lämmitetään, josta eristystä ja lämpökutistuvaa holkkia kuumennetaan.

Tällainen prosessi voi johtaa oikosulkuun tai yksinkertaisesti eristeen kuivaamiseen, mikä tekee siitä käyttökelvottoman. Lisäksi lämmitykseen kulutettu energia ei saa moottoria, mikä tarkoittaa, että se ei pysty toimittamaan tarvittavaa tehoa.

Liitännän yhteydessä voi käydä ilmi, että kaivon pumppukaapeli koostuu kolmesta tai neljästä ytimestä, mutta tämä riippuu pääasiassa siitä, onko pumppu yksivaiheinen vai kolmivaiheinen.

Niinpä kolmivaiheiselle virtalähteelle tarvitset varmasti neljä ydintä, kun taas yhden vaiheen vaihtoehdot ovat mahdollisia - kaikki riippuu automaatiosta. Tämä automaatio (painekytkin ja kuivakäynnistysanturi) voidaan tuottaa yhtenä yksikkönä, mutta se voidaan kytkeä itsenäisesti, vaikka tämä tekijä ei vaikuta johtojen määrään - se tapahtuu eri tavalla.

yhdiste

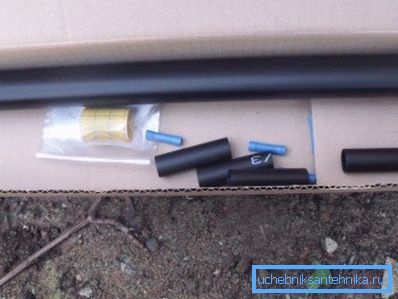

Kutistuvat hihat, joiden halkaisija on erilainen

Huom. Lämpökutistusholkki on tietyn halkaisijan omaava putki, joka lämmitettäessä kiristyy ja jäähtymisen jälkeen pysyy samassa asennossa. Tällaiset kytkennät on valmistettu polyolefiineista (orgaaniset aineet ja synteettiset polymeerit), jolloin saadaan kestävä ja elastinen materiaali.

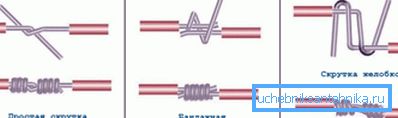

Tyypit käänteitä

Kahden kappaleen liittäminen omin käsin on ensinnäkin kiinnitettävä huomiota siihen, miten johdot kierretään, jotta ne eivät palaisi ja eivät räjähtäisi jännitteessä.

Ylemmässä kuvassa on kolme tällaisessa tapauksessa käytettyä käänteistyyppiä, mutta kahta ensimmäistä menetelmää käytetään useimmin - yksinkertaisesti ja side. Käytäntö osoittaa, että ne ovat riittävän vahvoja rikkoutumaan ja eivät koskaan aiheuta kaarevuutta.

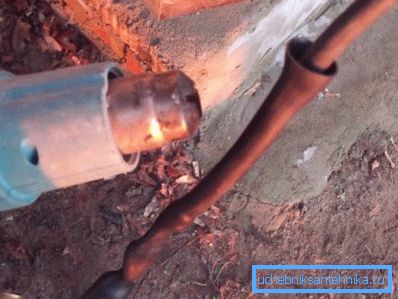

Lämpökutistuva juotos

Älä unohda, että ennen kuin jatkat kaapelin kytkemistä, on välttämätöntä laittaa lämpökutistuma - paksu putki itse kaapeliin ja ohut muhvit jokaiselle ytimelle erikseen.

Kun olet tehnyt tämän, leikkaa kaikki johdot huolellisesti haluttuun pituuteen, leikkaa päät, noin 50-60 mm ja silmukoita. Sen jälkeen työnnä pienet hihat hihnoille ja juotetaan ne ja juotetaan sitten ylempi lämmön kutistuminen kuvan mukaisesti.

Kytkentä ilman kytkintä

Erikoispäätteet kaivon päähän

Oikeudenmukaisuudessa on huomattava, että ei aina ole välttämätöntä käyttää kutistuvia holkkeja ja kiertää kaapelin muodostamiseksi upotettaville pumpuille, mutta tämä koskee vain kaivoja. Tosiasia on, että kuoppa on usein tehty päätelaitteella, jonka kanssa on mahdollista suorittaa silmukointia (katso myös artikkeli Kaivojen tyypit ja niiden ominaisuudet).

Tämä tehdään melko helposti ja yksinkertaisesti - kunkin ytimen päät poistetaan noin 10 mm: n päähän ja työnnetään vastakkain oleviin reikiin. Täällä on erittäin tärkeää kiinnittää pultti tarvittaviin ponnistuksiin, koska kiristämällä se voi tasoittaa langan pienten suonien läpi, jolloin syntyy heikko osa poikkileikkauksessa.

HUOM! Jos et kiristä ruuvia tiukasti, lohkossa voi esiintyä kipinöintiä, joka johtaa hapettumiseen ja joskus sulan sulamiseen.

Useimmissa tapauksissa putkimiehet eivät käytä liitäntälohkoa lämmön kutistusholkin avulla. Tällöin kustannukset nousevat sentin verran, ja yhteyden luotettavuus kasvaa merkittävästi.

johtopäätös

Lopuksi haluaisin sanoa, että sinun ei tarvitse erityisiä työkaluja, kuten juotin- tai puhallusputkea, uppopumpun kaapelin kutistusholkkien lämmittämiseen. Polymeeriä voidaan kuumentaa avotulella, ja jopa tavalliset ottelut ja kuivat viipaleet, jotka ovat splinterin muodossa, riittävät tähän (myös oppia tekemään poran kaivolle omin käsin).

Onnea!
