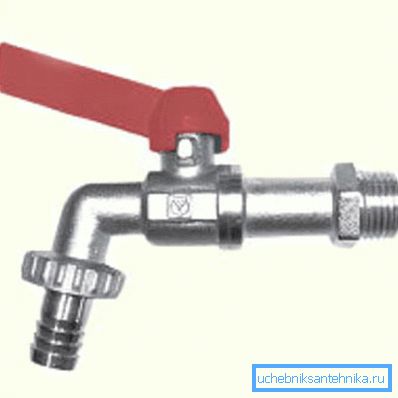

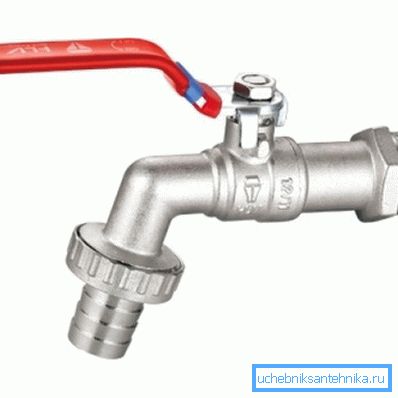

Messinkikuulaventtiili, jossa on irrotettava asennus

Viestintäjärjestelmien määrä moderneissa asuinrakennuksissa on erittäin korkea, ja joissakin niistä vaaditaan vesiliittimien asennus. Yksi tärkeimmistä elementeistä on hanat, joiden avulla voit annostella nesteen syöttöä. Toisin kuin hana, tämä laite pystyy toimittamaan vain kuumaa tai kylmää vettä.

Pallomekanismin edut ja haitat

Erityisesti kysyntää ovat vesihanat ja wc-hanat, joiden pääkomponentilla on pallomainen muoto. Tällainen suosio johtuu pääasiassa tuotteiden lukuisista eduista. Positiivisten näkökohtien ohella olisi kuitenkin pidettävä negatiivisia näkökohtia.

Edut-luettelo

• Yksinkertaisin muotoilu ei tarkoita monimutkaisten osien läsnäoloa, joten tuotteiden luotettavuus on erittäin korkea.
• Tämäntyyppisten veden taittotuotteiden alhainen hinta sallii merkittävästi laajentaa kuluttajaympäristöä.
• Vivun pienen kääntösäteen vuoksi hätäpysäytys voidaan tehdä muutamassa sekunnissa.
• Tällaisia ​​nostureita käytettäessä voit määrittää visuaalisesti syöttökanavan päällekkäisyyden tason.
• Soveltamisala on riittävän laaja, mikä tarkoittaa, että tuotetta käytetään laajasti.
• Mahdollisuus asentaa käsin on ylimääräinen etu, koska tässä tapauksessa on mahdollista säästää taloudellisia resursseja.

Jotkut haitat

• Kun työympäristö on heikko, tuotteet voivat epäonnistua, varsinkin jos ne eivät ole kääntyneet pitkään aikaan.
• Pitkäaikainen altistuminen ruosteelle aiheuttaa yleensä vahinkoa pääelementin pinnalle, joten hanka alkaa kulkea vettä jopa suljetussa asennossa.

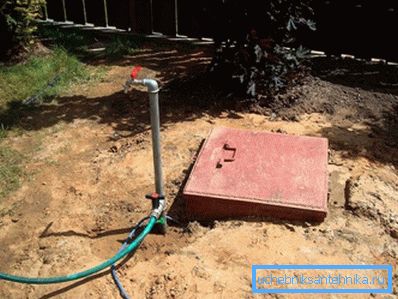

• Tätä laitetta ei ole suositeltavaa asentaa tiloihin, joissa on mahdollista alentaa lämpötilaa miinusmerkkeihin.

Täydentää! Esitetyillä tuotteilla on kehon ja pallon välissä olevat ontelot, jotka johtavat kiinteiden hiukkasten sedimentoitumiseen tässä vyöhykkeessä. Tämä tilanne vaikuttaa haitallisesti satularenkaisiin.

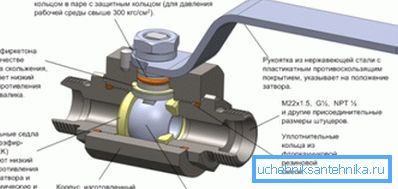

Toiminnan periaatteen kuvaus

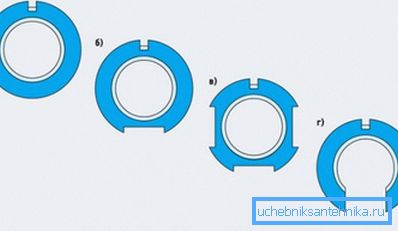

Kussakin kuulamekanismissa on erityinen venttiili kotelossa, jossa on porattu reikä. Sen halkaisija vastaa kytkettävän putkikoon kokoa, joten täydellä aukolla ei havaita läpivirtauksen pienenemistä. Toisin sanoen vesi virtaa samalla nopeudella ja samalla paineella.

Aukon akselin avaamisen ja putkilinjan ollessa sama, ja 90 asteen kääntämisen jälkeen virtausalue päällekkäin. Tässä tapauksessa este muodostuu pallon sivuseinämien muodossa veden liikkeen tiellä. Jos vipua pyöritetään 45 astetta, nestevirtaus suoritetaan lyhennetyssä tilassa.

Kotelon ja liikkuvan laitteen kiillotetun pinnan välisen rakon tiivistekerroksena käytetään päätyrenkaita, joita puristetaan erikoisjousien tai kytkentäpulttien avulla.

Tällaisia ​​elinolosuhteissa olevia tuotteita voidaan asentaa pesualtaaseen. Virtauksen säätö tehdään useimmiten vipua käyttäen.

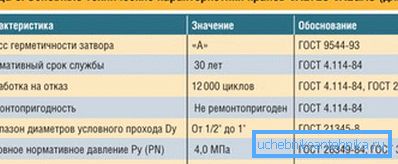

Tekniset tiedot

Tuotteen arvioimiseksi on tarpeen tutustua yhden suosituimman valmistajan mallin teknisiin ominaisuuksiin. Tällaista laitetta käytetään yleensä vesiliittiminä, joka asennetaan kuumien ja kylmien vesijohtoverkkojen putkistoon.

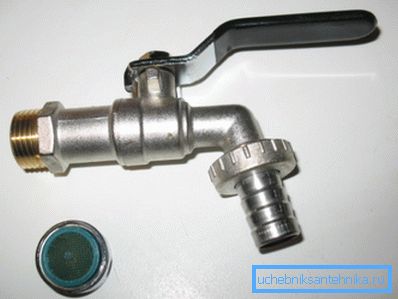

Teknologisten linjojen osalta tällainen nosturi voidaan asentaa elementteihin, jotka suorittavat kaasujen ja nesteiden kuljetuksen. Letkun kiinnittäminen on irrotettava. Kaikkien tuotteiden on täytettävä GOST 19681: ssä esitetyt seikat.

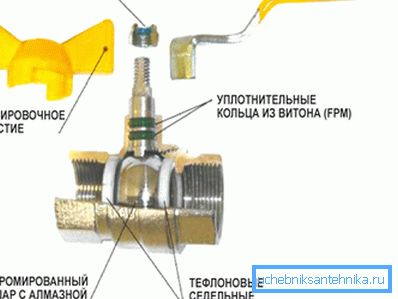

Laitteen tuotteet

Tämä vesiliitoselementti koostuu yleensä huomattavasta osasta komponentteja, vaikka se ei ole kovin monimutkainen laite.

Seuraavassa kuvataan perustekijät, joilla on tärkeä rooli tuotteen toiminnassa.

• kotelo mahtuu sisäisiä osia ja suojaa niitä ulkoisilta vaikutuksilta. Se on valmistettu nikkelistä messingistä.
• Palloventtiili on pääelementti, jota käytetään virtauksen avaamiseen ja sammuttamiseen. Se on valmistettu kupariseoksesta, jossa on kromipinnoitus.
• Satula renkaat Valmistettu teflonin perusteella, joka sisältää lisäksi hiiltä ja elastomeeria.
• kalusto Se on kinemaattinen elementti, joka siirtää voiman käyttömekanismista.
• Tiivistysrenkaat voit parantaa tiivistystä. Päämateriaali on kumi.
• Anodisoitu teräsletku - Tämä on hihan muotoinen kappale, joka on välttämätön putkijärjestelmään liittämistä varten.
• Korkki mutteri viittaa kierteitetyn putkiliitoksen elementteihin kierukkavaihteiston toteuttamiseksi.
• Silumiiniläpän kahva kiinnitysruuvilla voit suorittaa perustoiminnot veden päällekkäisyydessä

HUOM! Tämän tuotteen mukana toimitetaan yleensä erityinen ABS-muovilevitin. Itse materiaali on hartsi, joka kestää mekaanisia vaurioita.

Kokonaismitat

Paremman käsityksen saamiseksi parametreista ehdotetaan, että tarkastellaan erityistä taulukkoa, jossa annetaan pallotyyppisten kytkentämallien perustiedot. Langan koko ilmoitetaan yleensä murto-osalla, mutta tässä tapauksessa viiva jätetään pois.

Asennusohjeet

• Tuotteen kytkeminen putkiin on tehtävä tiivistämiseen fluoriplastisten materiaalien avulla tiivistystehon parantamiseksi.
• Asennettaessa ei ole suositeltavaa käyttää vivutyyppisiä putkiavainta, jotka kuuluvat toisen numeron yläpuolelle. Isku on sallittu suoraan suuttimen kuusikulmiossa.
• Joustavien letkujen kiinnitys varusteisiin on tehtävä perinteisillä ruuvikiinnikkeillä. Erilaisia ​​johtoja ei tässä tapauksessa saa käyttää.
• Asentamalla venttiili, et voi ylittää suurinta mahdollista vääntömomenttia. Kierretyille tuotteille? - 30 Nm ja kierteitetylle liitännälle portaittain? - 40 Nm.

Suositukset käyttöön

• Tuotteita on käytettävä tietyissä paine- ja lämpötilaolosuhteissa. Nämä tiedot mainitaan tavallisesti tuotteiden teknisten ominaisuuksien kuvauksessa.
• Älä käytä laitetta, jos kahvaa pitävä mutteri on heikentynyt. Muuten varastot saattavat epäonnistua.

Mahdolliset viat

Yleisimmin kytkentässä on vuoto, joka johtuu pääasiassa liitoksen huonosta tiivistymisestä asennuksen aikana. Voit korjata ongelman korvaamalla sinetin, mutta sen on purettava.

Nesteen vuotaminen voi tapahtua myös liitosmutterin alla. Tässä tapauksessa voidaan olettaa, että tiiviste on vaurioitunut. Sen vaihtamisen jälkeen tuote toimii yleensä normaalisti.

Jos se virtaa suoraan varren alla, voimme suurella todennäköisyydellä puhua tiivistysholkin tiivisteen kulumisesta, mikä tarkoittaa, että nosturin täydellistä vaihtamista tarvitaan.

Kuljetus ja varastointi

• Tämäntyyppiset tuotteet olisi säilytettävä pakkauksessa, jossa ne toimitettiin kuluttajamarkkinoille. Pääasialliset edellytykset, jotka edellyttävät vaatimusten noudattamista, esitetään GOST 15150: n kappaleissa.
• Lopputuotteiden kuljetuksen osalta se olisi tehtävä tiukasti samojen teknisten asiakirjojen mukaisesti kuin edellisessä kappaleessa.

Lopuksi

Yllä esiteltiin perehdytysohjeita siitä, että tällaiset hanat vesijohtojärjestelmien ja muiden viestintäverkkojen nesteiden analysoimiseksi. Kun myydään yleensä symboleja. Esimerkki: KV 15 DN15. Tämä tarkoittaa, että tarjotaan erityinen vesihana, jonka nimellinen halkaisija on 15 mm. Muut tiedot näkyvät tämän artikkelin videossa.
