Läpivirtausventtiili - virtausmestari

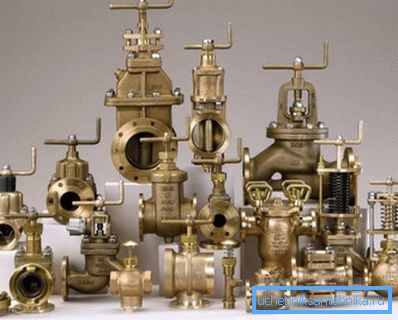

Joka minuutti ja joka päivä liikkuvat putkilinjoilla valtavia määriä erilaisia ​​aineita - vesi ja öljytuotteet, öljyt ja kaasut. Yksi liikennevirtojen liikkeestä vastuussa olevien venttiilien elementeistä on palloventtiili.

Sen toiminnot ovat pysäytys ja käynnistys, ohjaus sekä joidenkin lajien suunnittelu ja kuljetetun materiaalin sekoittaminen.

Tärkeintä nosturissa

Ohjausventtiili kulkevan läpiviennin kautta on tarkoitettu väliaineen ummetukseen ja alustan käynnistämiseen ja virtausnopeuden säätämiseen. Kuulaventtiili erottuu sarjasta kulkureittejä, joilla on minimaaliset hydrauliset häviöt, jotka saavutetaan kuulaventtiilin ansiosta. Se on tällainen lukituslaitteen muoto, jota käytetään kaasuputkissa.

On useita etuja, jotka ovat:

• lujitekokoonpanon yksinkertaisessa rakenteessa;
• korkea tiiviys;
• vastustuskyky aggressiivisille välineille;
• yksinkertainen hallinta;
• tiiviys;
• selvästi rajoitettu kahvan kääntösäde;
• monen virtauksen sekoitusominaisuudet;
• yleinen läpäisykyky - nesteestä viskoosiin väliaineisiin sekä väliaineisiin, joissa on epäpuhtauksia (liete, massa).

Kuulaventtiileille käytetään pääasiassa messinkiä, terästä, valurautaa, polypropeenia, polyeteeniä, keramiikkaa ja alumiinia. Pesät on valmistettu grafiitista, muovista, kumista ja erilaisista metalleista.

Palloventtiilin rakenne

Kuulakanavan kautta kulkeva venttiili on vahvistus, jossa on neljäsosainen pysäytysmekanismi. Sen päätehtävänä on täysin avata tai päällekkäisyys, mutta ei liikennevirran voimakkuuden säätäminen. Jos korkeapaineputkien ummetus avautuu epätäydellisesti, turbulenssi voi muodostua, mikä johtaa vähitellen tiiviyden häviämiseen.

Lukitusyksikön toimintaperiaate on yksinkertainen - kahvan kääntäminen vastapäivään 90 ° tarkoittaa, että venttiili on täysin auki, kun vipu on yhdensuuntainen putken kanssa ja suljettu - siihen nähden kohtisuorassa asennossa.

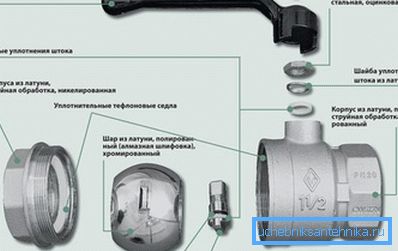

Vahvistuskokoonpano on:

• pallomainen lukko, jossa on läpimenevä reikä;
• 2 palloa pitävät satulat;
• kara;
• kotelo, jossa edellä mainitut elementit sijaitsevat;
• ohjauskahva, joka on kytketty karaan.

Nosturin runko voi olla monoliittinen tai kokoontaitettava. Irrotettava rakenne ei sovellu kunnossapitoon ja korjaukseen, joten sen hinta on alhainen. Taitto-vaihtoehto voidaan korjata, mikä mahdollistaa sen käytön pitkään.

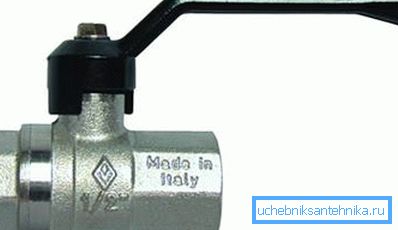

Pallon ummetuksessa olevan reiän pieni halkaisija ei vaadi paljon vaivaa sen hallitsemiseksi. Suuret aukon halkaisijat voivat vaatia pidemmän vipun tai automaattisen käyttöyksikön käyttöä.

Kiinnitä huomiota! Pitkä kahva ei ole aina sopiva, varsinkin jos nosturi on asennettu ahtaissa olosuhteissa. Muut putket voivat häiritä sen kääntämistä, sähköaseman asentaminen nosturille voi olla tie.

Soveltamisalat

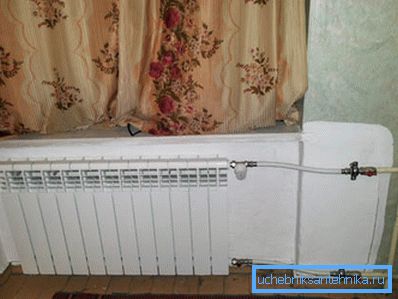

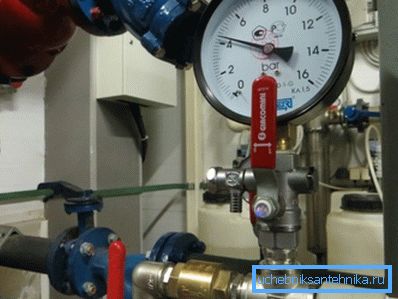

Palloventtiilit ovat nykyään välttämättömiä kemian-, öljy- ja kaasuteollisuudessa, apuohjelmissa, koteissa, joissa on kaasua ja lämpöä. Asunnoissa tällaiset laitteet sijoitetaan laitteeseen syöttöputkiin.

Solmujen käyttö tapahtuu tiukasti niiden tiukkuusluokan mukaisesti.

Tämän prosessin järjestämistä säätelee GOST 24856-81, jonka mukaan nosturin rungolla on tietty väri sovelluksensa mukaisesti:

• vesiliikenne on sininen;
• kaasun keltainen;
• maaöljy ja öljytuotteet - musta.

Lukituslaitteiden luokitus

Putkilinjaan kytkemisen menetelmän mukaan pallolukituslaitteilla on seuraavat tyypit:

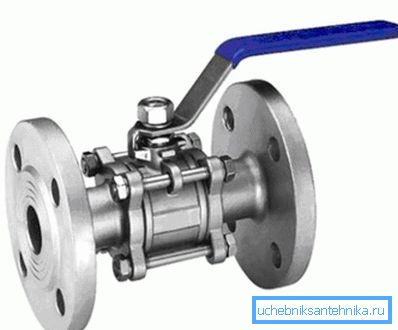

• laipallinen - ovat kokoontaitettavia ja valettuja, kestävät korkeita paineita ja ovat siksi tervetulleita valtateillä, joiden poikkileikkaushalkaisija on yli 46 mm kaasuteollisuudesta ja öljynjalostamoista;

• kytkentä - käytetään onnistuneesti putkistoissa, joiden poikkileikkaus on enintään 45 mm, yhteisissä lämmitys-, kaasu- ja vesijärjestelmissä;
• nänni - useimmiten käytetään elintarvike- ja kemianteollisuudessa, tärkein etu on korjattavuus ja uudelleenkäytettävä kokoonpano / purkaminen;

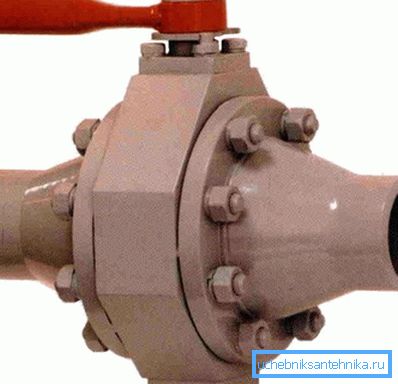

• hitsatut - ovat rakenteeltaan käyttökelpoisia, asennettu kerran, hinta on suhteellisen alhainen;

• Yhdistetty - asennusvaihtoehdot ovat mahdollisia, niitä voidaan ohjata, syvällä maapallossa venttiilin laajennetun akselin ansiosta.

Liikennevirran ja suuttimien lukumäärän suuntaan:

• tarkistuspisteet - tulo / ulostulo ovat samassa akselissa, asennettu eri läpimittaisten putkien tasaisille osille;
• kulma - reikien akseli on kohtisuorassa toisiinsa nähden, jotka sijaitsevat pääasiassa kodinkoneiden liitäntäpisteissä, esimerkiksi akussa;

• kolmiosainen (sekoittimet);
• MultiPASS.

Kaistanleveyden osuudesta riippuen:

• täysi reikä - jopa 100%;
• vakio - jopa 50%;
• Täysi 70–80% virtaus.

Täysin reiän palloventtiilin reiän halkaisija on sama kuin putkilinjan sisähalkaisija, joten hydraulinen vastus minimoidaan ja painehäviö. Tällaiset liitokset soveltuvat hyvin nesteisiin.

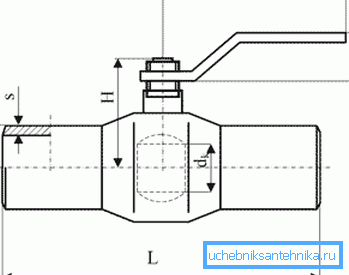

Täysikatto-osan pallossa oleva reikä on päinvastoin pienempi ja voi olla muodoltaan kartiomainen (yksi tai kaksi symmetristä kulkua), ja siksi on suurempi hydraulinen vastus. Pienen halkaisijan ”helpottaa” tällaisia ​​nostureita, ne ovat kestäviä, koska ne päästävät pieniin virtauksiin ja kuormitus palloon pienenee, edullisesti eroaa hinnasta.

Yleiset asennusohjeet

Sinun ei pidä muistuttaa, että työn termi ja laatu riippuvat vahvistusyksikön pätevästä asennuksesta.

Yleisiä asennusohjeita ovat:

1. Asennuspaikan lopullinen valinta ja vapaan pääsyn tarjoaminen asennus- ja korjaustöihin tulevaisuudessa.
2. Tarve tarkistaa parametrien, kuten venttiilin ja putken halkaisijan, portin kapasiteetin ja sen yhteensopivuus työolosuhteiden (väliaineen tyyppi, putkilinjan maksimipaine ja lämpötila) yhteensopivuus.

1. Jos haluat tietää kuljetetun virtauksen suunnan, joka näkyy lisäksi laitteen rungossa olevilla nuolilla.
2. Yhdistävä sijainti ja langan tyyppi.
3. Tiivistysnauhan käyttö kierteitetyissä elementeissä, jotka on kierrettävä tiettyyn ponnistukseen tiivistymisen takaamiseksi.

Kiinnitä huomiota! Jotta FUM-teippi voidaan asentaa oikein omin käsin, kiinnityskohdan edessä pitäisi näkyä avoin ulkoinen kierre. Kääri teippi myötäpäivään.

1. Kun laippa on, niiden rakenne nosturissa ja putkessa on oltava sama.

Yhteenvetona

Putkiston tekniset ominaisuudet ja läpäistävä väliaine toimivat venttiilit toimivat laadullisesti ja pitkään. Sulkimen edut, yksinkertainen ja samalla ihanteellinen muoto, ovat menestyksekkäästi käytössä sekä teollisuus- että asuinalueilla.

Tässä artikkelissa näkyvä video näyttää yhden vaihtoehdon kosketusventtiilin käyttämisestä (tässä esimerkissä tiputus kastelun järjestämiseen).
