Laite hyvin veden alla: tärkeimmät osat ja vinkit

Mikä on hyvin? Vastaus näyttää olevan ilmeinen: reikä maahan, josta vesi pumpataan. Ilmeinen ja virheellinen. Meillä on edessämme koko valikoima laitteita - suodattimesta sumppuun ja automaattiseen pumpun käynnistysjärjestelmään. Tämän artikkelin aiheena on vesikaivojen asennus.

komponentit

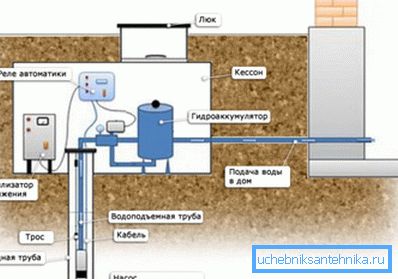

Joten mitä hyvin koostuu? Tulemme välittömästi määrittelemään, että keskustelemme suhteellisen pienen syvyyden (jopa 70-100 metrin) rakentamisesta, jonka virtausnopeus riittää tuottamaan vettä yhden tai kahden tai kolmen yksityisen talon asukkaille. Teollisuuden kaivot, jotka pystyvät toimittamaan kymmeniä kuutiometriä vettä tunnissa ja ottamaan vettä alemmista horisontista, ovat monimutkaisempia.

Siirrä alas porauslautan alas.

• Valuta hyvin. Tämä on putki, jossa on sokeat seinät, upotettu vedenpitävään kerrokseen suodattimen alapuolelle.
• Itse asiassa suodatin, joka tarjoaa pumpulle hiekan ja maaperän hiukkasista tulevan veden puhdistuksen.
• Koteloputki, joka varmistaa reiän seinien vakauden. Kiitos hänelle, että kapea pystysuora kuoppa ei murene ensimmäisinä päivinä.
• Pit tai kaisson sijaitsee kaivopäässä. Tämän matalan kaivon rakentamisen tarkoitus on kaksinkertainen: se suojaa putkea, jonka läpi vesi syötetään jäätymisestä, ja estää maaperän pääsemästä kotelon päälle.

Kummallista: lämpimillä alueilla kaivot tekevät usein ilman tätä elementtiä. Erityisesti Krimissä, jossa on kylmimmän talvikuukauden positiivinen lämpötila, voidaan havaita, että kotelo on kiinni suoraan maasta; vesi pääsee taloon hautaamattoman tulon kautta.

• Pumppu, joka nostaa veden syvyydestä.
• Paineputki, jonka läpi vesi virtaa kaivosta taloon.
• Paluuventtiili estää veden takaisinvirtauksen, kun pumppu pysäytetään.
• Automaattinen pumpun ohjaus.
• Akku tai varastosäiliö, jonka avulla pumppu pysyy tyhjäkäynnissä.

Tässä järjestyksessä analysoimme laitteen kaivoja yksityiskohtaisemmin.

Kaivon maanalainen osa

Kotelon sarake

Suodatin ja säkki ovat osa koteloa ja lasketaan omiin käsiinsä porattuihin kaivoihin tai teknologian osallisuuteen kokonaisuudessaan. Pylväs on yleensä asennettu paikalleen putkiosuuksista, joissa on lukot (useimmiten kierteet).

Kotelon halkaisija on yleensä hieman suurempi kuin pumpun halkaisija; tavallisimmille 4 tuuman pumpuille käytetään 125 mm: n putkea.

Mitä materiaaleja voidaan käyttää ja mitkä ovat niiden keskeiset ominaisuudet?

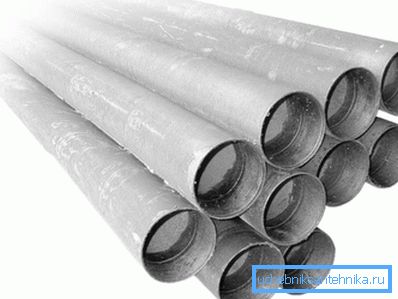

• Perinteinen kotelomateriaali on musta teräs. Korroosioherkkyydestä huolimatta sen käyttöikä on 50 vuotta tai enemmän kiinteän seinämänpaksuuden vuoksi - 5-6 millimetriä. Paksuseinämäinen putki ei pelkää minkäänlaista maaliikettä ja varmistaa, että kaivo toimii kaikissa olosuhteissa; tämän aineksen ainoa haitta on korkea hinta.

• Asbestisementtiputket ovat paljon halvempia; paljon pienempi ja heidän voimansa. Materiaali soveltuu vain stabiileille maaperille, joiden syvyys on matala (hiekan poraus).
• Matalapainepolyeteeni (HDPE) on entistä taloudellisempi materiaali. Se on käytännöllisesti katsoen rajoittamaton käyttöikä - yhdellä varauksella: pehmeä muovi ei kestä mekaanisia rasituksia.

Hyödyllistä: kotelona käytetään vain paineputkia, jotka erottuvat vahvuuden ja seinämän paksuuden mukaan.

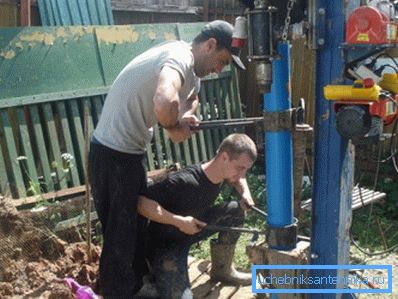

• Plastisoimaton polyvinyylikloridi (NPVH) - kompromissi teräksen ja edullisen polyeteenin lujuuden välillä. Putket, jotka ovat jonkin verran jäykempiä HDPE: stä; kierteiset liitokset helpottavat niiden yhdistämistä sarakkeeseen.

Mikä on suodatin, joka poistaa saastumisen?

1. Teräsrungon jouset valmistetaan yleensä ruostumattomasta teräksestä.
2. Muovisuodatin on rei'itysvyöhyke. Pienet reiät, joilla on pieni välein, sijaitsevat putken 1-3 metrin pituudelta noin metrin pituisen siemenosan jälkeen.

Priyamok, caisson

Kuoppa on hyvin, avautuu hieman jäädytysasteen alapuolelle. Seinät on betonoitu tai asetettu punaisesta tiilistä (silikaatti ei siedä pitkäaikaisia ​​kosketuksia veden kanssa). Kotelon ympärille nousevan kotelon ympärille muodostuu savilukko, joka suojaa porausaukkoa veden päältä pinnalta.

Ylhäältä kuoppa on päällystetty betonilaatalla tai paksuilla levyillä ja on eristetty millä tahansa tavalla.

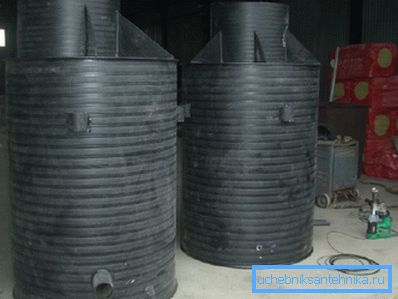

Caisson on avaimet käteen -ratkaisu, muovi-, teräs- tai betonikello, joka toimitetaan usein luukulla. Caissonit ovat hyvin kysyttyjä, koska kaivolaitteiden vaiheissa on huomattava säästö.

pumppu

Mikä voisi olla laite, joka nostaa veden pintaan?

Kaupoissa on kolme porausreiän pumppua.

1. pinta sijaitsee kaivossa tai luolassa ja nostaa vettä, mikä luo tyhjiön alasputkeen. On selvää, että vettä ei voida kasvattaa suuresta syvyydestä tällä tavalla: tällaista pumppua käytetään yksinomaan kun kaivoja varustetaan hiekalla enintään 10 metrin syvyydessä.
2. Kalvon uppopumppu aikaansaa pään solenoidin syklisten värähtelyjen vuoksi kalvoparin kanssa. Joukko palloventtiilejä mahdollistaa veden liikkumisen oikeaan suuntaan syklin molemmissa vaiheissa.

Nämä laitteet tarjoavat hyvän paineen pienikokoisille ja alhaisille kustannuksille; Syviä kuoppia varten niitä ei kuitenkaan pitäisi käyttää. Ohje liittyy suhteellisen pieneen (enintään 2 vuoden) resurssiin korjausten välillä: työn prosessissa olevat kalvot muuttuvat jatkuvasti, keräävät ns. Materiaalin väsymyksen ja vaativat määräajoin korvaamista.

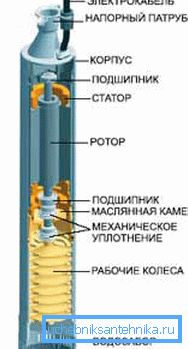

1. Lopuksi suosituimman järjestelmän ytimessä on keskipakopumppu. - Tavallinen keskipakopyöräpyörä on. Keskipakopumppu eroaa lähellä olevasta serkusta, pyörrepumppua, juoksupyörän ja kotelon välisestä suuresta etäisyydestä (siten valmistajat välttävät kiihtyneen eroosion väistämättömillä hankaavilla hiukkasilla) ja useiden vaiheiden läsnäolon kompensoimalla väistämätön paineen lasku lisääntyneen puhdistuman avulla.

Jokainen vaihe koostuu erillisestä juoksupyörästä ja diffuusorista; samanaikaisesti juoksupyörät on asennettu akselille, joka on yhteinen kaikille sähkömoottoreille. Yksi vaihe lisää pumpun ulostulon painetta 5-10 metriä.

Ajoneuvot

Mitä vesisäiliö näyttää maanpinnan yläpuolelta?

puskuri

Tässä roolissa toimii hydrauliakku tai kumulatiivinen kapasiteetti.

Jokaisella ratkaisulla on omat etunsa ja haittansa.

• Akku pystyy tuottamaan enemmän paineita vesijärjestelmään, ja se voidaan sijoittaa mihin tahansa vesihuoltojärjestelmän kohtaan. Akkuilla on kuitenkin suhteellisen pieni tilavuus ja ne ovat melko kalliita.
• Kumulatiivisella kapasiteetilla, päinvastoin, kohtuullisin kustannuksin voi olla hyvin merkittävä määrä, jonka avulla voit siirtää sähkökatkoksia tai pumpun korjauksia ilman epämukavuutta. Sen on kuitenkin sijaittava rakennuksen yläosassa.

Viite: jotta voidaan varmistaa hyväksyttävä paine 1 kgf / cm2 vesihuollossa, kapasiteetti on nostettava 10 metrin korkeuteen, joka vastaa suunnilleen kolmea kerrosta.

automaatio

Se on anturi, jonka käskystä rele kytkeytyy päälle ja pois pumpusta.

Anturin tyyppi riippuu puskurikapasiteetin tyypistä:

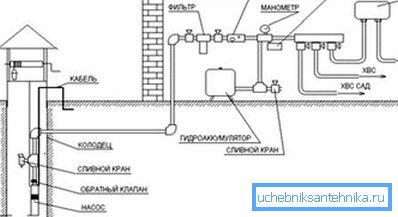

• Jos kyseessä on hydroakku, pumppu kytketään päälle, kun vesiputken paine laskee kynnysarvon alapuolelle.

• Kerääntyvässä kapasiteetissa asetetaan kelluvalla toimiva veden tasoanturi.

johtopäätös

Jos lukija ei ole saanut vastausta kysymyksiin - ehkä hän löytää ne tämän artikkelin videosta. Onnea!
