Laipallinen nosturi: tyypit, sovellus, asennusominaisuudet

Miten venttiilit asennetaan laippoihin? Milloin niiden käyttö on perusteltua apuohjelmissa? Onko näiden venttiilielementtien asennuksessa hienovaraisuuksia? Yritetään vastata näihin kysymyksiin.

luokitus

Ensinnäkin ymmärrämme, mitkä ovat laippaventtiilit.

laite

Veden päällekkäisyyksien avulla voidaan erottaa neljä venttiililuokkaa.

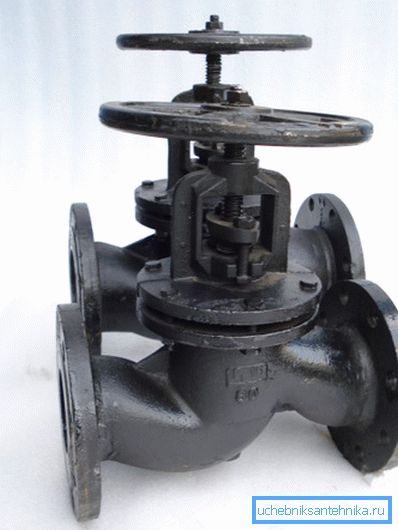

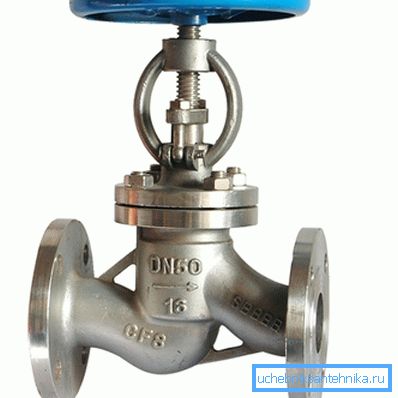

1. ruuvi. Venttiili on kiinnitetty liikkuvasti kierretankoon, joka puristetaan venttiilirungon istuinta vasten. Tiivistys varmistetaan tiivistysholkin tiivisteellä, joka on tiivistealuslevy, joka vedetään runkoon napimutterilla tai pultilla. Tämän tyyppisellä venttiilillä on useita erityisiä haittoja:

• He voivat kulkea vettä vain yhteen suuntaan. Vastavirtaus ei ole vain ei-toivottavaa: se on vaarallista, koska se voi aiheuttaa venttiilin hajoamisen mukana tulevalla hydraulisella vasaralla.
• Niiden hydraulinen vastus on korkea, koska satulan reikä on monimutkainen ja suhteellisen pieni.
• Ne edellyttävät rauhasen säännöllistä pakkaamista, joka tuotetaan paitsi venttiilin aktiivisen käytön lisäksi myös tyhjäkäynnillä.
• Kumi- tai paroniittiset tiivisteet kuluvat käytön aikana ja vaativat myös säännöllistä vaihtoa.

Huomaa: hiekka tai mittakaava, joka on kiinni venttiilin alla, johtaa usein tiivisteen täydelliseen tai osittaiseen tuhoutumiseen. Sen resurssi vähentää ja korkean lämpötilan ympäristö.

1. korkki. Niissä virtaus estetään kartiomaisella tulpalla, jossa on läpimenevä reikä. Ilman tyypillisiä ongelmia, sitä ei tehty täällä.

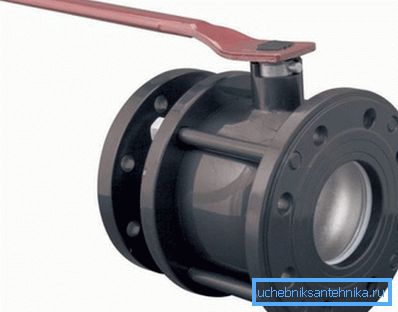

2. Suurella venttiilin koolla (esimerkiksi DN65) pistokkeen kääntäminen vaatii huomattavia ponnistuksia: vastus kasvaa suhteessa pistokkeen ja kotelon kosketuspintojen kasvuun.
3. Tässä tapauksessa tarvitaan rauhasen säännöllistä pakkaamista.
4. portti. Niiden laite on lähempänä venttiiliä kuin venttiiliä: kierretanko laskee kartiomaisen venttiilin kahden peilin välillä (rengasmaiset tiivisteet pronssissa). Tiivisteen sijasta käytetään usein kestäviä kumi- tai polymeeritiivisteitä; ainoa merkittävä ongelma on venttiilin käyttökelvottomuus kiinteän sedimentin peilien likaantumisen aikana.
5. pallo. Messinkiä käännetään, kun messinkiä tai ruostumattomasta teräksestä valmistettua palloa on läpimenevä reikä. Se on kiinnitetty pari rengasmaista satulaa, jotka on valmistettu teflonista tai teflonista; saman materiaalin tiiviste tiivistää varren.

Kuulaventtiilit ovat käytännöllisimmät, kätevimmät, kestävät ja turvalliset; samanaikaisesti palloventtiilin hinta poikkeaa hieman muista saman kokoisista rakenteista.

keskiviikko

Suurin osa markkinoiden tarjoamien putkien laippaventtiileistä on suuntautunut käytettäväksi vesi- ja lämmitysjärjestelmissä.

Myös muita työympäristöjä koskevia ratkaisuja löytyy.

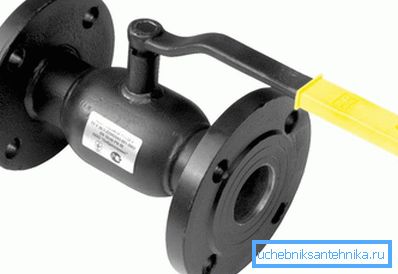

• Kaasupallon laippaputkilla on parempi pallon laatu, mikä estää pienimmän vuodon. Yleensä ne on merkitty keltaisella kynällä.

Kummallista: valmistajan ohjeet sallivat yleensä kaasuventtiilien käytön kaasuputkissa, jotka kuljettavat paitsi kaasua, myös vettä, öljytuotteita ja höyryä, joiden lämpötilat ovat korkeintaan 150 ° C.

• Ball-höyryventtiili käyttää lämpöä kestäviä Teflon-tiivisterenkaita, jotka mahdollistavat sen, että se toimii ympäristössä, jossa lämpötila on enintään 250 C.

toiminnallisuus

Useimmat laipoitetut nosturit tarjoavat vain yhden mahdollisuuden - sulkea väliaineen virta kokonaan putkilinjan läpi.

On kuitenkin olemassa eksoottisia vaihtoehtoja.

• Kuulalaipan säätöventtiili sallii putkilinjan kuristamisen ja muuttaa sen virtausta tasaisesti. Keskeinen ero säätöventtiilien ja tavanomaisten kuulaventtiilien välillä on lukituspallossa olevan reiän muodossa: sitä ei tehdä pyöreäksi, vaan soikeaksi tai monimutkaisemmaksi.

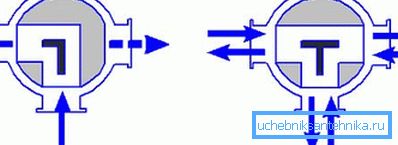

• Kolmisuuntainen kuulaventtiili eroaa myös loven muodosta: tässä tapauksessa se tehdään kulmaksi, mikä mahdollistaa joko-tai -periaatteen toteutumisen. Veden virtaus putkilinjasta 1 suuntautuu putkenumeroon 2 tai 3.

Koot ja sovellus

Kaikkien kotimaisen teollisuuden tuottamien laippaventtiilien koot otetaan GOSTin mukaan numerolla 28343-89.

Kummallista: laippojen mitat, mukaan lukien venttiilit, on säädetty erillisellä standardilla - GOST 12815-80. Tämä asiakirja kopioi kuitenkin koko GOST 28343-89: n koon.

Annamme nämä mitat millimetreinä ja tuumina.

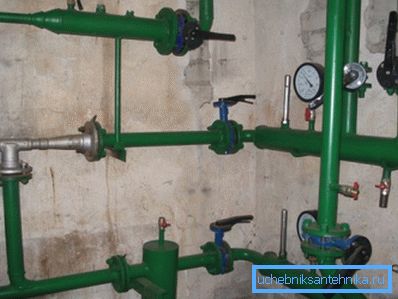

Mitkä putkilinjan mitat oikeuttavat laippaventtiilien käyttämiseen lämmitysjärjestelmien tai vesihuollon asentamiseen omin käsin?

Kirjoittajan mukaan - alkaen DU40. Laippapalloventtiili DN25 tai DN32 on parempi vaihtaa kytkentäventtiilillä: tämän kokoinen lanka voidaan leikata käsin, putken kuolla, mutta laippa on hitsattava, mikä on usein ongelmallista ja vaatii putkilinjan täydellisen tyhjennyksen.

Samaan aikaan, suurella langan koolla, jopa yrittää siirtää lukkomutteria soneen, tarvitaan valtava määrä vaivaa. Laippapalloventtiilin DN80 purkaminen tai vaihtaminen on paljon helpompaa kuin saman halkaisijan omaavan kierteisen liitoksen purkaminen.

Nuance: lanka ei vaadi kierteen asentamista vastakohtana kierteelle, ja sitä voidaan käyttää olosuhteissa, joissa putkilinjan suoran osan pituus on puutteellinen. Pienien laippayhteyksien purkaminen, jotka on kiristetty teräsruuveilla, ei kuitenkaan ole sydämen heikko. Ruuvit on yleensä helpompi leikata kuin irrottaa.

asennus

Kokoonpanolaipan temppuja hieman.

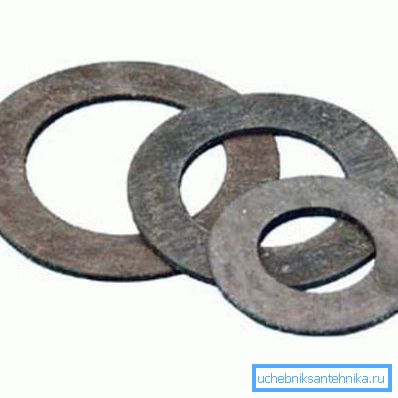

• Tiivistämiseen käytetään yleisesti paronitisia tiivisteitä. Ne voidaan kuitenkin korvata vanhasta autokamerasta itsestään veistetystä. Älä unohda jättää kielen tiivisteen reunaan, jolloin voit päästä sen laippojen väliin.

• Vääristymien välttämiseksi laippa ylitetään ristiin, yksi tai kaksi kierrosta avainta kerrallaan.
• Pulttien tulee sijaita laipan toisella puolella. Jos taso on vaakasuorassa, ruuvit ruuvataan päälle. Muttereita on helpompi sekoittaa; lisäksi, että putoaminen valomutterin korkeudesta on vähemmän todennäköisesti aiheuttanut vahinkoa alla olevalle henkilölle.

johtopäätös

Toivomme, että hieman pinnallinen tuttavuus koko venttiilien ja varusteiden luokkaan auttaa lukijaa valitsemaan ratkaisuja omiin projekteihinsa. Tässä artikkelissa oleva video sisältää tavallista enemmän materiaalia. Onnea!
