Kytkinpalloventtiili 11b27p1: laite, ominaisuudet, käyttö

Mikä on messinkipallokytkin 11b27p1? Miten se toimii? Mitä modernit palloventtiilit näyttävät kilpailevilta ratkaisuilta? Mihin niitä voidaan soveltaa? Selvitä se.

Miten se toimii

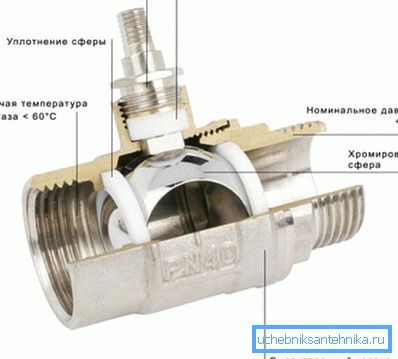

Messinkipallotyyppiset 11b27p-tuotemerkit, jotka on järjestetty perinteisesti tämän tyyppisille venttiileille.

• Venttiilin pääelementti on messinkipallo, jossa on läpimenevä reikä. Työasennon virtausnopeus kotelon läpi avautuu tai sulkeutuu sen sijainnista riippuen.

Hyödyllistä: kuten kaikki muutkin venttiilityypit, palloventtiilit eivät ole tarkoitettu kuristukseen (maastoharjoittelu). Heillä on vain kaksi työasentoa - avoin ja suljettu. Kun venttiili toimii puoliksi auki, tiivistysrenkaiden välinen kotelo täytetään vähitellen kuonalla.

• Huomaamattomat matalan kitkamateriaalin tiivistysrenkaat kiinnittävät pallon molemmille puolille, mikä varmistaa tiiviyden suljetussa asennossa.
• Varsi kulkee rungossa olevan reiän läpi ja tiivistetään tiivisteellä - polymeerirenkaalla, jota puristetaan yläpuolelta.
• Aluslevy on kiinnitetty sauvaan kahvalla (vipu tai perhonen) ja mutterilla.

ominaisuudet

Kuulakytkimen 11b27p1 tekniset ominaisuudet ovat myös melko vakio.

On syytä lisätä muutamia kommentteja kuiva-numeroihin:

• Rungon ja pallon materiaali kestää yksinomaan sähkökemiallisia prosesseja.. Messinki ei muodosta galvaanista paria käytettyjen metallien kanssa.
• Fluoroplastinen lämmönkestävyys mahdollistaa sen, että se toimii paitsi rakennusten sisäisissä insinöörijärjestelmissä, joissa rakennusten maksimilämpötila on rajoitettu 95 - 105 ° C: een, mutta myös lämmitysverkkoihin ja hissien solmuihin, joiden virtauslämpötila on enintään +150 C. Itse asiassa pallokytkintä 11b27p DN15 RU16 käytetään usein ohjausventtiilinä hississä.

Venttiilin todellinen käyttöikä normaaleissa käyttöolosuhteissa on pari kertaa suurempi kuin laskettu. Yksinkertaisesti sanottuna - asentamalla se tuskin joutuu ostamaan korvaavan lähitulevaisuudessa.

Sääntelyasiakirjat

Mitä GOST on kuulakytkimellä 11b27p1 tällä hetkellä voimassa?

• Kotelon materiaali, sauva ja pallo täyttävät GOST 15527-2004: n paineella käsitellyt kupari-sinkkiseokset.
• Käsinemateriaalin on täytettävä GOST 1583-93 alumiinivalun seokset.
• Venttiilin ilmastollista versiota arvioidaan GOST 15150-69 UHL 4: n ja tiukkuuden mukaan GOST R 54808: n mukaan.
• Lopuksi tuotteen on kokonaisuudessaan täytettävä valtioiden välisen standardin GOST 21345-2005 sylinterimäiset, kartio- ja palloventtiilit vaatimukset, jotka on hyväksynyt entisen Neuvostoliiton 12 valtiota.

Nuance: viimeinen standardi säätää venttiilien tuotantoa yli 250 ilmakehän käyttöpaineille. Erittäin korkeat paineet - vaatimukset.

Mainitsemme pari GOST 21345-2005: n keskeistä vaatimusta.

1. Venttiilin, jonka koko on enintään DN 350, tehollinen halkaisija (pallon läpimenevän uran koko) on oltava vähintään 95% kotelon tuloaukon halkaisijasta.

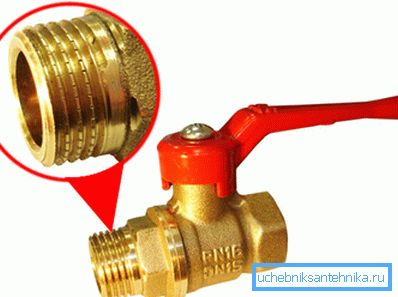

2. Kierteen viat, joiden keskimääräinen läpimitta ylittävät, eivät saisi olla kokonaispituudeltaan yli puolet. Samalla viat eivät saisi häiritä putkien kierteisen liitoksen toteuttamista.

luokkatoverit

Pallon mukana putkikaupoista löytyy korkki- ja ruuviventtiili. Verrataan heidän kanssaan tutkittavaa tuotetta.

korkki

Korkkiventtiili vaatii huomattavia ponnistuksia korkin sijoittamiseksi: kosketusosien messinki- tai valurautapinnoilla on melko suuri alue. Palloventtiilin tapauksessa nikkelillä päällystetyn pallon, jolla on ihanteellinen pinta polymeerin, jossa on erittäin alhainen kitkakerroin, liukuminen, ei ole havaittavissa vastustuskykyä vipun painamiseen.

Korkkiventtiilin tiiviste alkaa virrata korkin ensimmäisellä kierroksella. Rengas on väistämättä tuotettu myös joutokäynnillä: mikä tahansa mekaanikko vahvistaa, että vuotojen välttämiseksi se on pakattava kerran parin vuoden välein. Polymeeripalloventtiilitiivisteet eivät edellytä ylläpitoa periaatteessa.

ruuvi

Tiivistysasiat ovat tässä merkityksellisiä. Kumitiivisteiden käyttö ei täysin ratkaise niitä: kumi menettää kimmoisuutensa ja vuotoja.

Lisäksi laitteen ruuviventtiili antaa omistajalle useita eksklusiivisia ongelmia.

• Piirin monimutkainen muoto lisää hydraulista vastusta ja edistää kuonan kertymistä venttiilin alle.

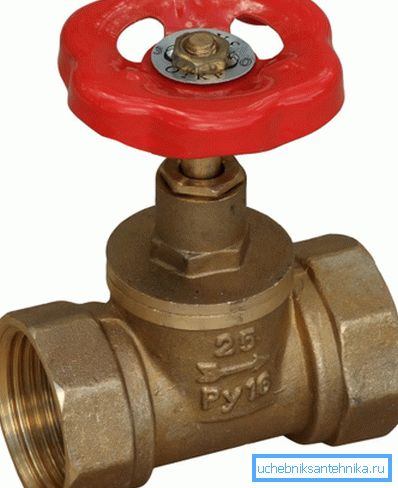

• Venttiili on asetettava nuolella veden virtauksen suuntaan. Käänteinen virta voi repiä venttiilin.

• Venttiilin kumitiivisteellä on rajallinen käyttöikä (harvoin yli 3–5 vuotta). Täysi metalliventtiili ei estä vettä, jos sen ja satulan välillä on ainakin yksi hiekkahiekka.

Mikään kuulan rakentamiseen liittyvistä ongelmista ei ole merkityksellinen.

Päätelmä on hieman ennustettavissa: kilpailijoilla ei ole mahdollisuutta. Jos aiot asentaa putkiston tai lämmityksen omin käsin, ilmeinen ohje on valita palloventtiilit.

hakemus

Minkä kokoisia nostureita tarvitaan asennettaessa LVI-viestejä taloon tai huoneistoon? Mihin niitä pitäisi soveltaa? Anna esimerkkejä.

Käytetään pallomaisia ​​kytkentänostureita 11b27p1, joiden halkaisija on 15 mm:

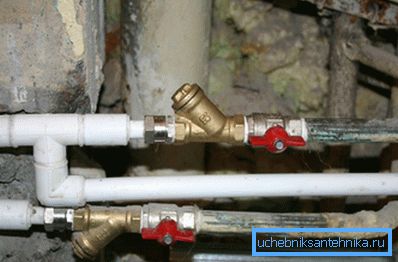

• On kylmä ja kuuma vesi huoneistossa.

• Lämpötilan ja paineen mittausten säätöventtiilinä.
• Sisältää yksittäisten LVI-laitteiden (wc-astiasto, pesuallas, pesuallas jne.) Putkiston.

Palloventtiiliä 11b27p1, jonka halkaisija on 20 mm, käytetään yksittäisten lämmityslaitteiden katkaisemiseksi lämmityspiiristä. Hänet voidaan laittaa hyppääjään jäähdyttimen edessä.

Kapteeni Ilmeinen muistuttaa: jos sekä jumpperi että akkuliitännät suljetaan samanaikaisesti, nousuputken kierto pysähtyy kokonaan. Pian naapurit tulevat luoksesi mekaanikon johdolla, ja he alkavat lausua pahaa, loukkaavaa sanaa.

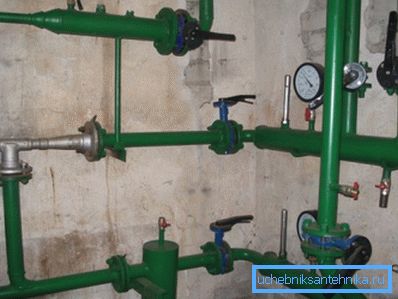

Pallomainen kytkentäventtiili 11b27p1, jonka halkaisija on 25 mm, on asennettu veden syöttö- ja lämmityspisteisiin, hissikokoonpanon kaatopaikoille ja kattilan tuloputkiin.

Kuulaventtiiliä 11b27p1, jonka halkaisija on 32 mm, voidaan käyttää korkeiden rakennusten nousuputkissa ja lämmityksen kaatamisessa, jotta katkaisevat piirin tietyt osat.

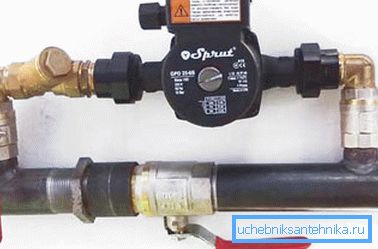

Palloventtiiliä 11b27p1, halkaisija 40 mm, käytetään gravitaatiolämmitysjärjestelmässä (kun pumppu asetetaan, se rikkoo ohituksen). Se voidaan sijoittaa suurempien läpimittaisten venttiilien kanssa vesimittausyksiköihin ja hisseissä oleviin kuumavesiputkistoihin.

johtopäätös

Toivomme, että tutustuminen kotitalouksien LVI-laitteiden edustajaan oli melko informatiivinen. Lukija pystyy opiskelemaan muita aineistoja katsomalla videon tässä artikkelissa. Onnea!
