Kuulamutteri korkki-mutterilla - ratkaisu useisiin

Kun jaetaan putkia huoneistoon, voidaan käyttää useita liitäntätyyppejä, tavallisesti kaikki ne voidaan jakaa kahteen - irrotettava ja yksiosainen. Korkkimutteria käytetään ”amerikkalaisen” liittämisessä ja helpottaa työskentelyä merkittävästi paitsi putkien liittämisessä myös nostureita asennettaessa.

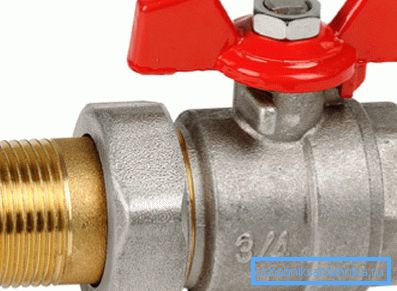

Kuulamuttereilla varustettujen kuulaventtiilien eduista

Tietenkin on kätevää uskoa asunnon kaikki työt asiantuntijoille, mutta monet tekevät putken itse. Tässä tapauksessa irrotettavan telakointimenetelmän arvo nousee vain - kun se vuotaa, se voidaan aina purkaa ja tiivistää.

Kuulakärkimallit, niiden käyttö mahdollistaa:

• Tämä muotoilu mahdollistaa liitännän kääntämisen vain mutteriin - tämä on erityisen tärkeää, kun työskentelet ahtaissa olosuhteissa;
• tällaisen nivelen purkaminen suoritetaan vahingoittamatta putkilinjaa - riittää, että ruuvi irrotetaan. Esimerkiksi tapauksessa, jossa on hitsattu putkiliitos, tämä ei olisi mahdollista;

• korkki-mutterin käyttö yksinkertaistaa joidenkin saniteettitehtävien ratkaisua. Tällainen muotoilu voi esimerkiksi korvata perinteisen saniteettipiirin. Jos yleensä tarvitaan riittävän pitkä kierteitetyn putken osa, kytkentä, paluulanka ja lukkomutteri, tämä muotoilu korvaa amerikkalaisen hanan.

Käyttöalueen osalta tällaisia ​​laitteita käytetään suhteellisen pienien halkaisijoiden yhdistämiseen. Suurin koko on rajoitettu –3–4 tuumaa, mutta yleisin standardikoko on 0,5–1,5 tuumaa, koska putken ympärille asennetaan putkilinjoja, joiden halkaisija on pieni.

Lue lisää amerikkalaisten palloventtiilien käytöstä.

Tällaisissa laitteissa on alkuperäinen sisäinen laite, jolla on useita etuja perinteiseen muotoiluun nähden. Ja liitosmutteri mahdollistaa asennuksen yksinkertaistamisen niin paljon kuin mahdollista.

luokitus

Tällaisia ​​laitteita voidaan jakaa useisiin tyyppeihin riippuen kahvan tyypistä:

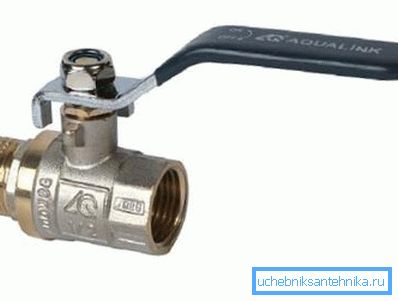

• kahva - mahdollistaa pituuden kustannuksella suuremman voiman sulkemisen yhteydessä;

Kiinnitä huomiota! Kahvilla varustettuja nostureita suositellaan asennettavaksi vain paikoissa, joissa ei ole vapaata tilaa, muuten kahva pysyy jatkuvasti esteitä vasten.

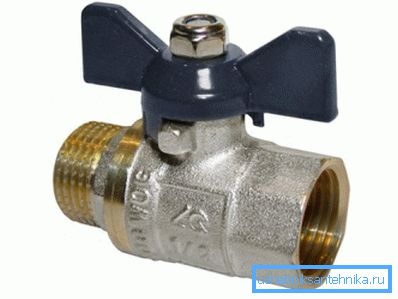

• perhonen on pienikokoinen ja sopii asennettavaksi vaikeasti saavutettavissa oleviin paikkoihin.

Mitä tulee kokoon, voidaan harkita vähimmäismäärää? tuumaa, kuten enimmäisrajaa, 4 tuuman kuulaventtiilejä voidaan pitää alueen ylärajana. Kuivauskahvaa 1 - 1 2 tuumaa käytetään lämmitysjärjestelmissä ja useimpien huoneistojen putkistossa, joten tätä kokoa voidaan pitää melko yleisenä.

Putkilinjaan tarkoitetun liitännän tyypistä riippuen voit valita eri rikastimen ja telakointiaseman yhdistelmät korkki-mutterilla:

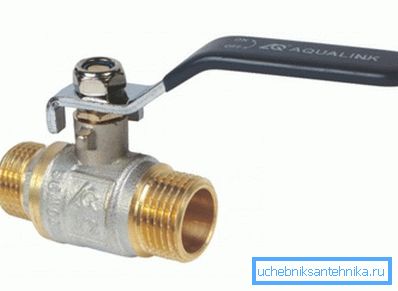

• rikastin - valmistaja tarjoaa rikastuskytkennän venttiileille, joissa on molemmin puolin putket;

• kiinnitysmutteri - toisaalta liitäntä on nippa, toisaalta - korkki-mutterilla;

• mutterimutteri - palloventtiilimutteria voidaan pitää ihanteellisena vaihtoehtona asennettavaksi vaikeasti saavutettavissa oleviin paikkoihin. Tällainen nosturi voidaan helposti upottaa mihin tahansa putkeen.

Sisäinen rakenne

Yksi palloventtiilien tärkeimmistä eduista voidaan pitää kykynä sulkea nestevirta lähes välittömästi, käännä nuppia 90? С. Venttiilillä varustetuissa vastakappaleissa putken sulkemiseksi sinun täytyy kääntää venttiiliä useita kertoja.

Kiinnitä huomiota! Toisaalta nestevirtauksen hetkellinen sulkeminen on täynnä veden vasaraa. Erityisesti jos tämä toimenpide suoritetaan samanaikaisesti useilla kuluttajilla.

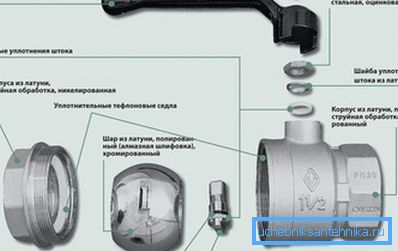

Ruuvimekanismi näyttää metallirallalta, jossa on reikä (pallon osat leikataan pois). Tiivistämiseen käytetään kumia (kumia voidaan käyttää muilla synteettisillä materiaaleilla). Ne voivat olla jousikuormitettuja kompensoimaan kulutuksen kulumista ajan mittaan. Tämän periaatteen mukaisesti (joitakin varauksia) kaikki vastaavat laitteet toimivat.

Halvissa malleissa pallo voi olla vapaassa asennossa, suljetussa tilassa nesteen virtaus painaa sen kanavaan ja tästä johtuen tiiviys varmistetaan.

Asennusopas

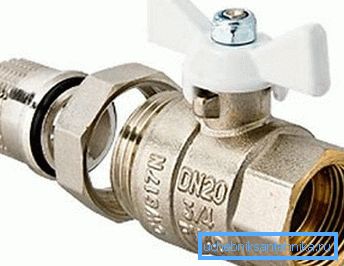

Kun tehdään pieniä töitä talossa, on usein käynyt ilmi, että sulkuventtiilit on asennettava kaikkein esteettömimpään paikkaan, palloventtiili 1 2 mutterimutteri olisi ihanteellinen ratkaisu tässä tapauksessa. Molemmilla puolilla on mahdollista kiinnittää se putkiin korkkimutterilla.

Tällöin liitäntä tehdään tämän kaavion mukaisesti - mutteri laitetaan putkeen, siihen kiinnitetään sopivan muodon tiiviste ja sitten se ruuvataan ulkoiseen kierteeseen. Valmistajasta riippuen vain tiivisteen muoto ja useita pieniä osia voivat vaihdella.

Ohjeet putken liittämiseksi putkilinjaan näyttävät tältä:

• ensin mutteri itse laitetaan putkeen, tiiviste;

Kiinnitä huomiota! Kun valitset tiivisteen, sinun on kiinnitettävä huomiota nosturin päätypintaan. Jos reuna on terävä, se yksinkertaisesti leikkaa tiivisteen ja liitos todennäköisesti kulkee. Tällöin voit joko ostaa erityisen tiivisteen, varsinkin kun sen hinta on alhainen tai käytä terävää reunaa leikkaavaa tiedostoa.

• jos putki on metalli, sen päätä voidaan levittää, tuloksena oleva laippa takaa putkilinjan pään kiristämisen nosturiin;
• sitten mutteri ruuvataan yksinkertaisesti ulkoiseen kierteeseen, Liitoksen tiiviyden lisäämiseksi on suositeltavaa käyttää FUM-nauhaa tai liinavaatetta (se on kierrettävä ulkoiselle kierteelle);
• vuototesti suoritetaan.

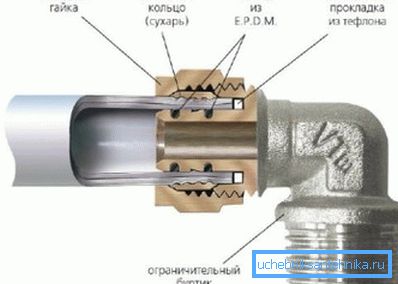

Tämä ei ole ainoa tapa yhdistää, esimerkiksi vierittämisen sijasta, jos haluat liittää PP-putken, voit käyttää erikoista metallirenkaan. Yleisesti ottaen yhteyden periaate pysyy samana.

Lopussa

Asennuksen ja käyttöominaisuuksien helppouden kannalta korkki-muttereilla varustetuissa kuulakorkeissa ei ole vain kilpailijoita. Niiden käyttö helpottaa putkimiehen kovaa työtä, ja asennuksen helppous antaa muille kuin asiantuntijoille mahdollisuuden käyttää niitä korjataessa vesi- ja lämpöputkea asunnossa.

Tämän artikkelin video näyttää laitteen sgonin käyttäen amerikkalaista palloventtiiliä.
