Kuinka mitata vesiputkia: kaikki mitä sinun tarvitsee tietää

Vesiputkien valikoima sisältää eri kokoisia tuotteita. Jotta hankitut osat eivät sovi poikkileikkaukseen tai muihin parametreihin jo asennettuihin osiin, on tärkeää, että jokainen putkimies ei tunne sopivimpia putkiläpimittoja vaan pystyy myös mittaamaan ne oikein. Artikkelimme on omistettu näihin kysymyksiin.

Saniteettilaitteiden mitat

Perusparametrit

Ennen kuin analysoimme asiaankuuluvissa valtion standardeissa ja SNiP-standardeissa esitetyn veden ja kaasutuotteiden koon, sinun on ymmärrettävä, mitkä parametrit toimimme.

Näitä osia mitattaessa tarvitaan seuraavia arvoja:

• D - halkaisija. Se edustaa etäisyyttä etäisimpien pisteiden välillä ulkopinnalla.
• Doo - ehdollinen kulku. Ehdollisen kanavan suuruus on yhtä suuri kuin putken sisäkanavan halkaisija, pyöristettynä vakioarvoon tietyllä tarkkuudella.

Kiinnitä huomiota! Kansainvälisessä merkinnässä symboleja D ja Dn käytetään vastaamaan ulkohalkaisijaa ja ehdollista kulkua.

• s - seinän paksuus. Mitä korkeampi tämä arvo on, sitä kestävämpi rakenne on, ja mitä enemmän painetta putki kestää.

Lisäksi tietyn mallin ominaisuuksien täydelliseksi ymmärtämiseksi käytetään ns. Standardin kuvasuhdetta (SDR). Tämä arvo lasketaan kaavalla:

SDR = D / s

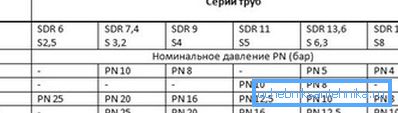

Pääsääntöisesti SDR-arvo pyöristetään taulukkomääriksi, jolloin voit helposti valita materiaalin, jolla on haluttu kestävyys sisäiseen paineeseen.

Tuumaa tai millimetriä?

Toinen tärkeä seikka on määrittää metristen ja tuumaputkien välinen suhde. Näyttäisi siltä, ​​että mikään ei ole yksinkertaisempi - vain kerro putken halkaisija tuumaa kohden yhden tuuman (noin 25,4 mm) ja saamme toivotun tuloksen, mutta käytännössä kaikki on hieman monimutkaisempi.

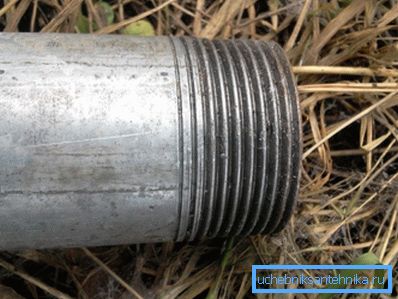

Tosiasia on, että tuumat kuvaavat putken kierteen, joka leikataan ulkohalkaisijaan, ja kun valitaan putkia (varsinkin kun metallituotteita korvataan muovilla), sisähalkaisija on tärkeä.

Niinpä ammattimaiset putkimiehet käyttävät vakiosuhteita:

• Vesiputki 1 2 tuumaa - ehdollinen kulku 15 mm, ulkohalkaisija 20-22 mm.
• Vesiputki 3 4 - putki 20 mm, ulkoinen osa 25-27 mm.
• Tuumaa tuote - 25 ja 32 mm.
• Vesiputki 1 1 2 - 40 mm: n ehdollinen kulku, seinämän paksuudesta riippuen, halkaisija voi olla 45 - 50 mm.

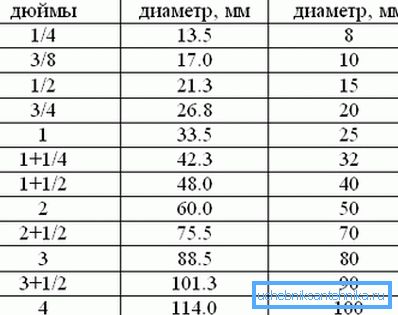

Myös artikkeleissamme esitetään taulukoissa, joissa on eniten käytettyjen putkien ja metristen mittojen suhteita.

kapasiteetti

Joskus viestinnän rakentamisessa käytettävien osien valinnassa on varmistettava tietyn halkaisijan omaavan putken läpäisevyys.

Tämä arvo ilmaisee, kuinka paljon nestettä voi kulkea sisäisen kanavan läpi aikayksikköä kohti ja riippuu seuraavista tekijöistä:

• Materiaali, josta putki valmistetaan.
• Tuotemuoto (pyöreä / profiili).
• Ehdollisen väylän halkaisija.
• Kontuurin kokonaispituus.
• Rinteen ja sen asteen läsnäolo.
• Järjestelmän paine

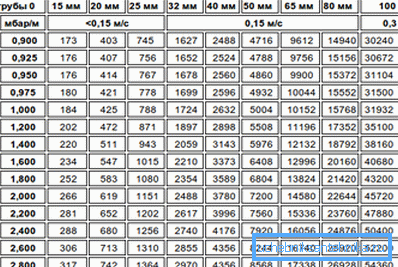

Tämän arvon laskemiseen käytetään yleensä hankalia kaavoja, koska putkimiehet käyttävät yleensä joko standardeja, testattuja ratkaisuja tai käyttävät taulukon arvoja. Siten tällaisen taulukon mukaan vesiputken läpäisevyys on 100 mm, ja nesteen nopeus on 0,3 m / s ja paine 90 Pa / m on noin 30 000 kg / h.

Kiinnitä huomiota! Jotta voisit tehdä omia laskelmia, voit ladata erityisen laskinohjelman.

Mittausmenetelmät kotona

Voit mitata putken omin käsin useilla tavoilla:

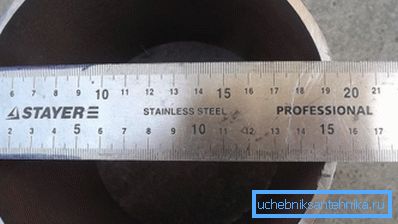

• Jos tuotteella on riittävän suuri halkaisija, helpoin tapa on käyttää joustavaa nauhaa (räätälöity mittari on täydellinen). Kääri teippi putken ympärille ja mittaa ympärysmitta laajimmassa osassa. Sitten laskemme halkaisijan, jakamalla ympärysmitan numerolla "Pi", joka on noin 3.1416.

Kiinnitä huomiota! Koska standardoituja osia käytetään jokapäiväisessä elämässä, ohje suosittelee yksinkertaisesti jakamaan ympärysmitan kolmella: tarkkuus on varsin riittävä.

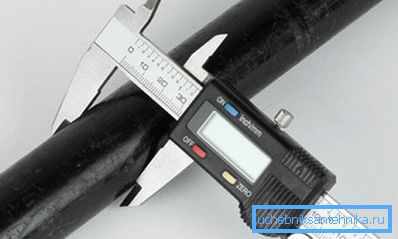

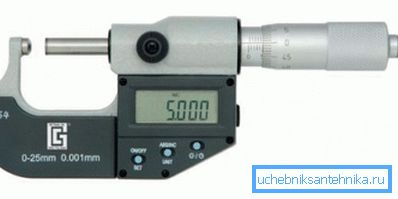

• Pienen halkaisijan omaavien putkien käsittelemiseksi voit käyttää paksuutta tai mikrometriä. Jos kohtaat vastaavia tehtäviä jatkuvasti, on parempi ostaa malli, jossa on sähköinen näyttö: sen hinta on hieman korkeampi kuin vakiomittareilla, mutta se on verrattain kätevämpi käyttää sitä.

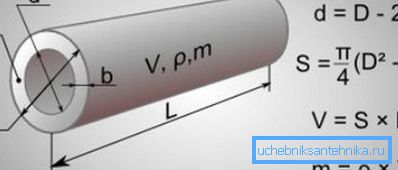

• Palkin avulla voit myös määrittää tuotteen sisäisen halkaisijan. Tätä varten mitataan useissa paikoissa olevalla viipaleella seinämän paksuus, lasketaan tämän parametrin keskiarvo ja vähennetään se kahdesti ulkohalkaisijan asetetusta arvosta.

• Lopuksi ongelman ratkaisemiseksi voit käyttää graafisia ohjelmia. Mitattavalle putkelle käytämme joko viivoitinta tai kohdetta, jolla on aikaisemmin tunnettuja mittoja (esimerkiksi matchbox). Kuvaamme tuotteen ja sitten tietokoneohjelmien avulla korreloidaan standardin mitat putken mittojen kanssa.

Kiinnitä huomiota! Useimmiten tätä tekniikkaa käytetään laajamittaisiin kohteisiin sekä putkiin, joihin pääsy on hyvin vaikeaa.

johtopäätös

Selvitä, mitä tuotetta edessä on - vesiputki 50 mm, 60 mm tai 1 1/2 tuumaa - monella tavalla. Mitä tarkemmin mittaukset tehdään, sitä suurempi on todennäköisyys, että sopiva osa valitaan liitettäväksi tai vaihdettavaksi. Tässä artikkelissa voit tutustua putkituotteiden mittausperiaatteisiin.
