Korkki: laite, sovellus, ongelmat

Miten kartion (korkin) nosturi on? Missä näitä tuotteita käytetään? Mihin käytetään esimerkiksi korkkitankkia 11B6BK DU50? Kuinka hyvät nämä venttiilielementit lämmitys- ja vesijärjestelmissä ovat vaihtoehtojen taustalla? Yritetään vastata näihin kysymyksiin.

Mikä se on

Kaavio ja käytetyt materiaalit

Tämä on lukitus- tai säätölaitteen nimi, jonka pääelementti on korkki, jossa on täyden tai lyhennetyn kartion muotoinen läpikulku ja joka koskettaa kehoa kaikilla sivupinnoilla. Veden, ilman, kaasun tai muun putkilinjan välittämän väliaineen läpäisemättömyys varmistetaan pistokkeen ja kotelon seinämien välisen aukon puuttuessa.

Korkkisäiliön laite merkitsee merkittävää kitka-aluetta ja sen seurauksena merkittävää voimaa, jota tarvitaan pyörittämään. Ilmeisesti suurella putkilinjan halkaisijalla se tulee kohtuuttoman suureksi; Paitsi että: tarttuvat pinnat lisäävät vastusta entisestään.

Siksi korroosionkestäviä materiaaleja, joissa on alhainen kitkakerroin - valurauta ja messinki - käytetään perinteisesti korkkitrukkien valmistukseen.

Huomaa: käytettyjen metallien suunnitteluominaisuuksien ja alhaisen mekaanisen lujuuden vuoksi korkinosturien halkaisija on harvoin yli 100 mm ja käyttöpaine 16 ilmakehää.

Poikkeuksetta ei ole sääntöjä: haluttaessa teräskotelosta löytyy haluttaessa enintään 200 millimetrin läpimittainen venttiili.

Kuitenkin niille venttiileille, jotka löytyvät kellarista, se on vähäinen:

• Putken pyörimisen helpottamiseksi käytetään vaihteistoa, jossa on ohjauspyörä.
• Korkki on edelleen valurautaa: jos kaksi teräselementtiä on kiinnitetty toisiinsa, edes vaihteisto ei auta rikkomaan niitä.

Kotelon tiivistys

Kun venttiili estää veden tai kaasun liikkumisen putkistossa - se on helppo ymmärtää. Ja miten varmistetaan vuotojen puuttuminen ulkoisessa ympäristössä?

jännitys

Tulppa kulkee venttiilirungon läpi. Sen kierteinen varsi kiristettäessä siihen kiinnitetty mutteri painaa pistokkeen runkoon huomattavasti. Kuilun puuttuminen takaa vuotamisen puuttumisen sekä venttiilin kautta putkilinjan läpi että ulkoiseen ympäristöön.

Kummallista: kun venttiili toimii, hiomapintojen laatu paranee ajan myötä.

kevät

Kaasukorkki, joka on nähtävissä useimmissa venäläisissä huoneistoissa olevasta kaasuliesi, on järjestetty hieman eri tavalla: korkki painetaan runkoa vasten jousella, ei mutterilla. Pienellä kiristysvoimalla, johon liittyy voitelu, on kohtuullinen ponnistus pistokkeen kääntämiseksi; kuitenkin rakenteen suurin käyttöpaine on enemmän kuin pieni.

rauhanen

Lopuksi, korkki- ja tiivistysventtiiliä käytettiin suuressa mittakaavassa lämmitykseen ja vesihuoltoon: varren ympärillä oleva tiiviste varmisti, ettei vuotoja ollut. Yleensä käytettiin punottua grafiittirauhaa.

Tapa, jolla pakkaus kiinnitettiin, riippui tavallisesti venttiilimateriaalista:

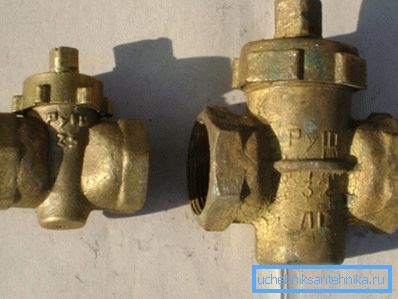

• Messinkituotteita käytetään puristimella.

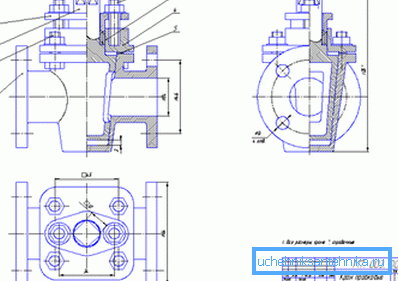

• Korkkivalurautalaiturissa käytettiin usein paria ruuveja puristamaan tiivistysrunko rungon korville, jotta puristus puristettiin.

Tapoja yhdistää keho putkistoon

Niistä on oikeastaan ​​vain kaksi:

• laippa. Vierekkäiset laipat houkuttelevat toisiaan neljästä kahdeksaan pulttiin; tiiviys varmistetaan paronit- tai kumitiivisteellä.
• Kierteinen tai kytkentä. Tiivistykseen käytetään terveyssiteitä ja keinotekoisia tiivistysmateriaaleja.

Liitäntäputken nimellishalkaisijasta riippuen on ilmoitettu venttiilin kauko-ohjain (ehdollinen kulku). Kotimaan dokumentaatio käyttää metristä järjestelmää; Kaukosäädin vastaa suunnilleen putkilinjan sisähalkaisijaa millimetreinä. Tuontitavarat on merkitty useammin tuumaa:

hakemus

Anna esimerkkejä korkkitankkien käytöstä erilaisissa teloituksissa.

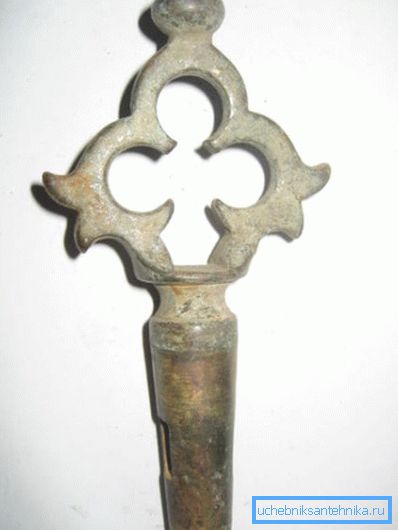

• Ilmeisin esimerkki on samovar. Korkki siinä on nosturin rungossa vain omalla painollaan.

• Neuvostoliiton tyyliset sekoittimet, joissa oli vipukytkin, eivät olleet kovin mukavia käyttää ja usein virtaa; mutta ne olivat käytännössä mahdottomia. Vivun tai korkin rikkominen ei ollut vähäinen tehtävä.

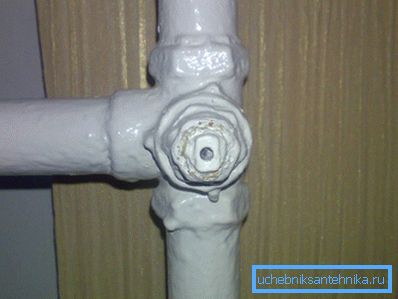

• Huoneistojen lämpötilan säätämiseen käytettiin kolmisuuntaisia ​​korkkitappeja: asennosta riippuen ne mahdollistivat jäähdytysnesteen virtauksen akun läpi, hyppääjän läpi tai kokonaan tukkeutuneet.

Muuten: nosturin viimeinen tehtävä oli syy siihen, että Hruštšovin rakentamat asuinalueet palvelivat mekaanikkoja. Ei ollut heti mahdollista selvittää, mitkä vuokralaisista nousivat estämään hanan.

• Olemme jo maininneet Neuvostoliiton tyyppisiä kaasuostureita. Korkkiventtiili ruuviruuvin taustaa vasten näytti todella luotettavalta ja takasi vuotojen puuttumisen.

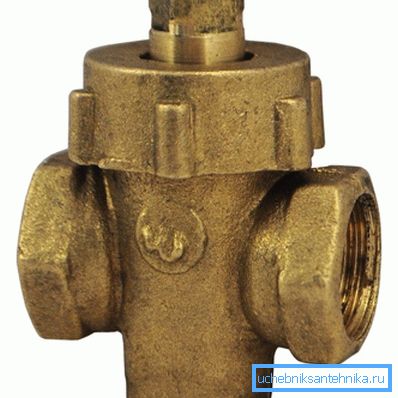

• Lopuksi, ruuviventtiilin ohella korkkipakkauslaatikko oli viime vuosisadan 60-80-luvuilla yleisin lämmitys- ja vesijärjestelmien venttiilien elementti. Erityisesti käytettiin materiaalin alussa mainittua 11B6BK DU50 -venttiiliä massiivisesti: se oli asennettu kuuman veden syöttö- ja lämmitysaukkoihin hissisolmuissa.

Vahvuudet ja heikkoudet

Mitä korkkiruuvit näyttävät verrattaessa LVI-vaihtoehtoihin?

Aloitetaan kiitosta heidän osoitteestaan.

makeiset

• Toisin kuin ruuviventtiileillä, niiden ei tarvitse olla suunnattu tietyllä tavalla veden virtauksen suuntaan. Kuivaventtiili ei uhkaa yksinkertaisesti sen puuttumista.
• Suora ja leveä kanava liikenneruuhkassa muodostaa melko kohtuullisen hydraulisen vastuksen - jälleen kerran, toisin kuin ruuviventtiilin käämityskanavat.
• Samasta syystä korkki- venttiilit eivät koskaan tukkeudu asteikolla, hiekalla ja ruosteella. Jätteellä ei ole missään paikassa pysyä niissä.
• Nykyaikaisista palloventtiileistä korkki eroaa suotuisasti korkeammasta lämpötilasta.

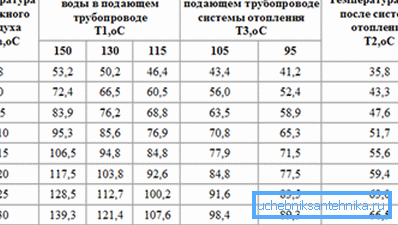

Muuten: 150 C, palloventtiilille maksimi, on lämmityspiirin syöttölinjan lämpötilan raja talven kylmän huipussa. Korkeammat arvot ovat saavutettavissa vain höyrylämmitysjärjestelmissä, joita käytetään tällä hetkellä vain muutamassa teollisuusyrityksessä.

haittoja

Kirjoittajan kokemus lämmitys- ja vesijärjestelmien korkkiventtiileistä mahdollistaa seuraavien päävaatimusten laatimisen:

• Ja valurauta- ja messinkiventtiilit, joissa on pitkä joutokäynti. Niiden muuttaminen viiden vuoden toimettomuuden jälkeen edellyttää ponnistelua, joka pystyy repimään hihnan kierteen.
• Huono tietämättömän ajanjakson jälkeen venttiilin pienin käänne johtaa veden vuotoon rauhasen läpi. Kyllä, tämä on ongelma - yhteinen kaikille tuotteille, joissa on täyttölaatikko; ruuviventtiilin tapauksessa se kuitenkin ratkaistaan ​​sen täydellä aukolla. Täällä sinun on täytettävä uudelleen rauha.
• Muuten, noin rauhanen: voit täyttää sen, vain aiemmin tukkeutuneena ja pudottamalla vettä. Mikä on opetuksen syy? Jos avaat venttiilin paineen alaisena, muutettu tulppa lentää todennäköisesti kasvoihisi veden virtauksen eteen. Parhaimmillaan kylmä, pahimmillaan kuuma.

Vertailun vuoksi: venttiili, jossa on maadoitetut posket pakkaamista varten täytettäviksi omin käsin juuri riittämään.

• Irrota (kiristys) venttiili on avattava ennen avaamista tai sulkemista, johon liittyy vesivuoto. Erityisesti koskettaa, kun olet venttiilin alla. Jos et löysää kiristysmutteria, on todellinen mahdollisuus repiä lanka korkista.
• Kääntötanko on otettava säädettävällä, sarvella tai (useimmiten) kaasun avaimella. Tämän seurauksena usein käytettävät nosturit ovat helposti tunnistettavissa pyöristetyistä tai jopa lähes puuttuvista varsien varastosta.
• Kaiken kaikkiaan korkkiventtiilin hinta ei ole pienempi, ja usein korkeampi kuin saman kokoinen kuulalaite.

johtopäätös

Tulokset ovat melko pettymys. Vanhentunut muotoilu on jo menettänyt taistelun LVI-viestintämarkkinoista ja sitä voidaan käyttää vain hyvin erikoistuneissa teollisuusputkistoissa.

Asuinrakennuksissa, joissa on kolmisuuntainen korkki venttiilin alla, voimme vain suositella syöttölinjojen vaihtamista mahdollisimman pian.

Kuten aina, lukija voi löytää lisää aihepiirikohtaisia ​​tietoja tässä artikkelissa olevasta videosta. Onnea!
