Kolmitieventtiili painemittarille: tarkoitus, vaihtoehdot,

Miksi tarvitaan 3-tieventtiili painemittariin? Onko se aina asennettava? Missä versioissa nämä laitteet valmistetaan? Mitä vikoja heille on tyypillistä? Miten tiivistetään kierteiset liitännät nosturin asennuksessa? Yritetään vastata näihin kysymyksiin.

tavoitteet

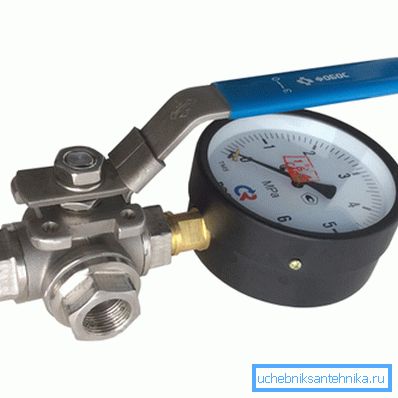

Ensinnäkin selvittää, miksi tarvitaan kolmisuuntainen manometrinen nosturi.

Hänen asennuksensa tavoitteet ovat seuraavat:

• Sen avulla voit kalibroida mittauslaitteen kytkemällä testipainemittari.

Selventää: tässä tapauksessa hanan ei pitäisi olla tyhjennysputkea, vaan täysi tyhjennys, jossa on lanka tai putkilaippa toisen laitteen liittämiseksi.

• Painemittarin 3-tieventtiili mahdollistaa laitteen irrottamisen vain linjasta, mutta myös sen edessä olevan paineen vapauttamiseksi. Uskotaan, että tämä vähentää merkittävästi epäonnistumisen todennäköisyyttä (nuolet).
• Lopuksi sen avulla voit puhdistaa mittarin ulostulon - palauttaa hänen läpi tietyn määrän työväliainetta. Puhdistettaessa kaikki kertyneet epäpuhtaudet poistetaan pistorasiasta, joka voi vaikuttaa paineenmittauksen tarkkuuteen.

Onko mahdollista tavoittaa tavanomainen läpivirtausventtiili? Teollisissa olosuhteissa, joissa jatkuva paineensäätö on tarpeen tuotantoteknologian, pumppauksen ja kaasuputkien täyttämiseksi - ei. Väärät lukemat voivat olla kalliita.

Yksityisen talon lämmitysjärjestelmässä tai huoneistomittarin hissilaitteessa ne on yleensä kytketty tavalliseen ohjausventtiiliin. Itse asiassa hisseissä painemittari asennetaan usein vain silloin, kun on otettu käyttöön ohjauslukuja: niin kauan kuin on vapaa pääsy teknisille kellareille, laitteiden varkauden ongelma on edelleen tärkeä.

Suoritusvaihtoehdot

Miten voidaan järjestää kolmitieventtiili 1: 2 tuuman manometriin? Annamme useita kuvauksia yleisimmistä malleista.

Korkin jännitys

Korkin kolmisuuntainen venttiili, jossa on kiristystiiviste 11b18bk, on saatavana seuraavissa kokoonpanoissa:

• Kaksi putkea (DN 15) tai metrinen (M20x1,5) kierteet ja tyhjennysaukko.

• Yksi putki ja yksi metrinen kierre sekä tyhjennysaukko.
• Sama, mutta kahvan (vipu tai perhonen) kanssa.

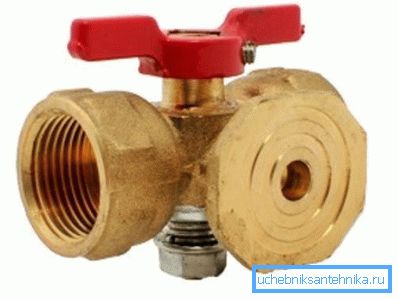

• Kaksi kierteitä (DN 15, M20x1,5 tai niiden yhdistelmä) ja laippa testipainemittarin liittämiseksi.

Venttiili on muotoilussa erittäin yksinkertainen, mutta sillä on pari merkittävää haittaa:

1. Varsin suuri kytkentätieto (tyypillinen kaikille korkkiruuveille).
2. Jatkuva riski repeytyä vuoraustulpasta, kun kiristät mutteria. Messinki on melko pehmeä metalli ja tässä ei tarvita liikaa vaivaa.

Painemittarin kolmitieventtiilin toiminnan periaate on yksinkertainen ja selkeä: pyörivän putken T-muotoinen leikkaus, kun se on käännetty, yhdistetään yhteen tai kahteen hanaan.

Näin ollen seuraavat kokoonpanot ovat saatavilla eri asennoissa:

• Poisto on kytketty, painemittari on yhdistetty ilmakehään viemärin tai laipan kautta.
• Paine kohdistetaan venttiiliin, jossa tyhjennys tai laippa on suljettu.
• Kosketin toimii resetillä, kun mittari on pois päältä.

Sharovy viemäriin

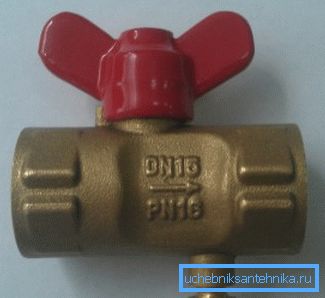

Näytteenä pidämme kolmisuuntaista palloventtiiliä 11B27p-painemittarille. Viemäröinnin toteuttamisessa on mielenkiintoista. Pohjimmiltaan meillä on tavallinen kytkentäventtiili, jossa on pitkänomainen runko ja tyhjennysaukko pysäytyspallon toisella puolella.

Annamme tuotteen ominaisuudet.

Huomaa: tässä toteutuksessa painemittarin kolmitieventtiili on melko hankalaa kuumalle vedelle ja lämmitykselle. Kierrä tyhjennysruuvi irti kädestä kiehuvalla vedellä.

Sharovy ja muftovy-haara

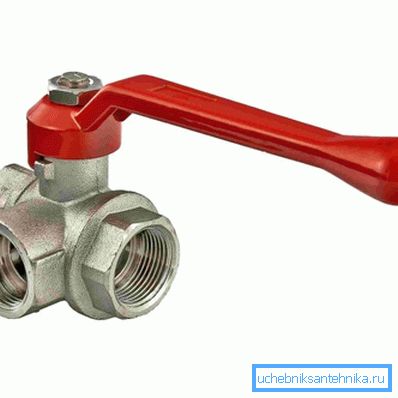

Painemittariventtiilinä voidaan käyttää myös tavallista kolmisuuntaista kytkentäventtiiliä. Esimerkki tällaisesta tuotteesta on Valtec VT361N.

Rungon materiaali ja tuotteen pallo on kromattu messinki; sinetit on valmistettu teflonista. Ympäristön maksimilämpötila on +150 astetta. Huomionarvoista on valmistajan ilmoittama tuotteen kestävyys - vähintään 20 000 sykliä.

asennus

Miten suljetaan venttiilien ja painemittareiden kierteiset liitokset asennettaessa niitä käsin?

Ohje on yleensä melko vakio:

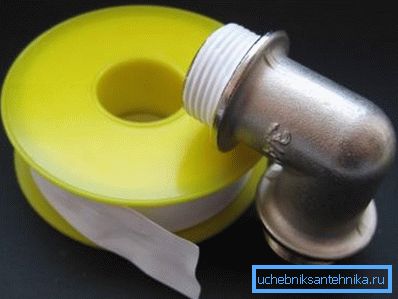

1. FUM-nauhaa käytetään kaasuverkossa. Langat on kierretty käsin tai työkalulla, mutta pienin ponnistuksin.

Kiinnitä huomiota: nauha FUM tiivistää täydellisesti putkilangan, mutta se antaa vuodon jopa pienellä tuotolla.

1. Kuuman ja kylmän veden osalta on parempi käyttää polymeeristä tiivistyskierteitä (TangitUnilok ja analogit). Hyvää tulosta saa sen puuttuessa missä tahansa nopeasti kuivuvassa maalissa, tiivisteaineessa tai kuivausöljyssä liotettu pellava.

palvelu

Luettelo nostureiden vikoja, jotka voidaan korjata itsestään, on enemmän kuin pieni.

• Vuoto, jossa korkki on suljettu, on riittämätön paine tai roskia, jotka ovat pudonneet korkin alle. Irrota venttiili, pyyhi pistoke ja istuin ja asenna se uudelleen. Varren mutteri on kiristettävä vain, jos virtaus jatkuu puhdistuksen jälkeen.

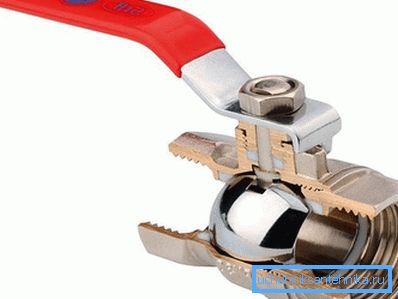

• Kuulaventtiilin sauvassa oleva vuoto osoittaa tiivistysrenkaan kehittymistä. Jos venttiilissä on puristusmutteri, se voidaan kiristää yhdestä kahteen kierrosta.

Jos tiiviste painetaan kahvan ja aluslevyn alle - kun venttiili on suljettu, poista ne ja aseta FUM-teipin useita kierroksia tiivisteen päälle.

johtopäätös

Harkitsemme tuttavamme suhteellisen eksoottisten venttiilien ja varusteiden kanssa, ja tämän artikkelin video tarjoaa perinteisesti lukijalle lisää temaattista tietoa. Onnea!
