Kolmitieventtiili lämmitysjärjestelmissä ja

Tässä artikkelissa tarkastellaan venttiilien ominaisuuksia. Erityisesti niiden toimintaperiaate: esimerkiksi kolmisuuntaisella venttiilillä on erottavia piirteitä, joiden mukaisesti se toimii. Lisäksi puhumme näiden laitteiden rakenteellisista ja toiminnallisista ominaisuuksista sekä siitä, missä ja miten niitä voidaan käyttää.

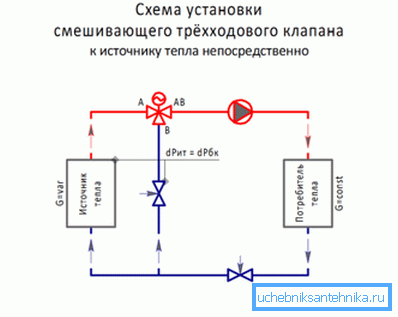

Tuotteen aihe on erityisen kiinnostava, koska keski- ja suurikokoisten lämmitysjärjestelmien laite liittyy sellaiseen epäedulliseen asemaan kuin lämmön epätasainen jakautuminen. Tämän ongelman syynä on, että jäähdytysnestettä jäähdytetään vähitellen, kun se kulkee putkilinjan läpi, ja siksi sen lämpötila on korkeampi lähellä lämmitysyksikköä kuin putken kaikkein kaukaisimmalla kohdalla.

Ratkaisu tähän ongelmaan on rakentaa kolmisuuntaista nosturia käyttäviä järjestelmiä.

Sovelluksen ominaisuudet

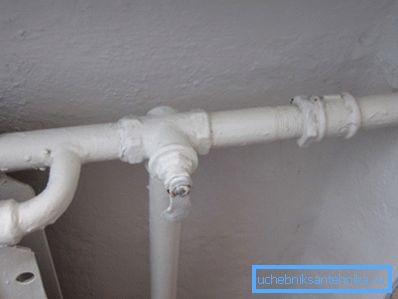

Kuten jo mainittiin, kolmisuuntaisen venttiilin nimittäminen ulottuu yleensä keskipitkän ja suuren pituisen lämmitysputken rakentamiseen sekä lämpimään lattiaan, jossa on keskisuuret ja suuret alueet ).

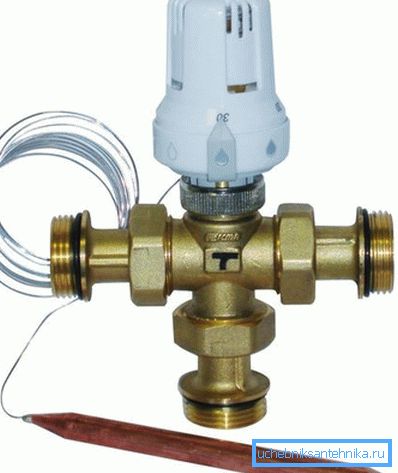

Tämäntyyppiset venttiilit eivät ainoastaan ​​säädä veden painetta, vaan voit säätää kylmä- ja kuumavirtoja välittömästi. Laitteen oikean asennuksen ja asianmukaisen toiminnan seurauksena on mahdollista saavuttaa jäähdytysaineen tehokkaampi uudelleenjako suljetussa järjestelmässä.

Tärkeää: GOST 21345-2005: n vaatimusten mukaisesti tämän tyyppisiä pysäytysventtiilejä voidaan rakennuslämmitysjärjestelmien lisäksi käyttää putkilinjoihin, joiden halkaisija on pieni, jotta voidaan kuljettaa kaasumaisia ​​sekä aggressiivisia ja neutraaleja nesteitä.

Rakentamisen ominaisuudet

Kolmitieventtiilit ovat rakenteellisesti lukitus- tai säätömekanismilla varustettu tee.

Laitteen rakenne sisältää seuraavat elementit:

• kotelo, jotka voivat olla messinkiä, ruostumatonta terästä, valurautaa jne.;
• suljin tämä tai kokoonpano, jossa on läpimeneviä aukkoja
• liitännät.

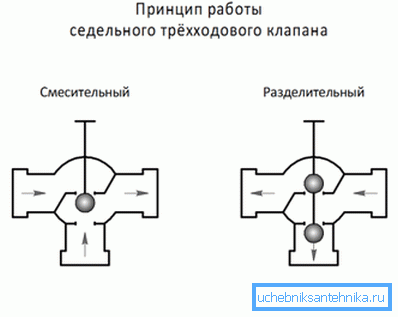

Laitteen toiminta suoritetaan kiertämällä portin varteen kiinnitetyn vauhtipyörän akselinsa ympäri. Säätövipua voidaan kääntää 90 tai 180 astetta yhden tai useamman läpivientireiän avaamiseksi.

Vauhtipyörän ääriasennot on suunniteltu siten, että neste kulkee joko yhden tai toisen läpi. Jos vauhtipyörä käännetään neutraaliasentoon, vesi kulkee kahden reiän läpi kerralla ja laite toimii sekoittimena.

Tärkeää: Kolmisuuntaisen venttiilin teolliset muutokset, jotka on tarkoitettu putkilinjan laitteelle, jonka kautta palavien tai räjähdysvaarallisten tilojen kuljetus tapahtuu, sisältävät erikoisrajoitin vauhtipyörän ääriasentoon. Kotitalousjärjestelmissä käytettäväksi tarkoitettujen lukituslaitteiden muutoksissa ei ehkä ole tällaisia ​​rajoittimia.

Kolmityyppisten venttiilien luokitus

Kolmisuuntainen venttiili tai sen suuremmat teolliset vastapuolet, joiden hinta on korkeampi, jaetaan useisiin luokkiin seuraavien erottavien ominaisuuksien perusteella:

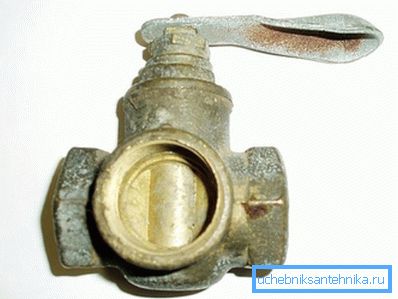

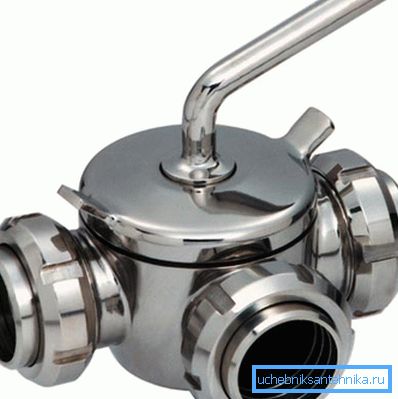

• Suljin muodon mukaisesti kartiomainen, pallo ja sylinterimäinen muunnos vaihtelevat;
• Läpivirtausosan tyypin mukaisesti erottuvat mallit, joissa on täysi reikä tai koe- ja poistokotelo.

Läpiviennin kautta tehdyt muutokset on varustettu kahdella liitosputkella, jotka on tarkoitettu liitettäväksi putkistoon.

Kokeilun ja vapauttamisen tyypit ovat ensinnäkin tarkoitettu asennettaviksi eri yksiköihin ja kapasiteetteihin. Asennuksen ja myöhemmän käytön helpottamiseksi laitteen täydellinen sarja sisältää liipaisimen ja liitäntäputken.

• Pyörivän elementin konfiguraation mukaisesti erotetaan L-muotoiset, T-muotoiset ja S-muotoiset hanat.

• Ruuvimekanismin asennustavan mukaisesti erotetaan kiristys, tiiviste ja korkki. Kiristystyyppisissä nostureissa pistoke sulkeutuu vieressä rungon kanssa mutterilla. Samanaikaisesti tiivistysventtiilin korkki liitetään runkoon tiivisteen kannella ja tiivisteen tiivisteellä.

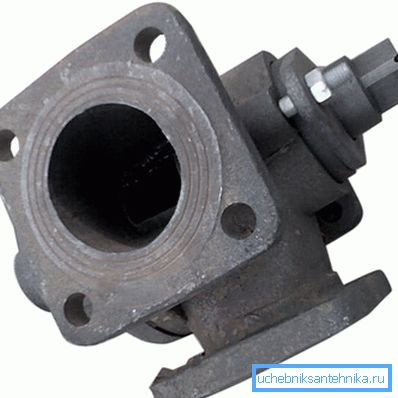

• Teolliset kolmisuuntaiset venttiilit jaetaan laitteisiin, joissa on lämmitetty kotelo tai kotelo ilman lämmitystä.
• Kytkentälaitteen tyypin mukaisesti laipan, kytkimen, tsapkovyn, kuristinpään, hitsaustyypin muutokset eroavat toisistaan.
• Ohjaustyypin mukaisesti erotetaan manuaaliset ja mekaaniset, pneumaattiset, hydrauliset ja sähkökäytöt.

Riippumatta siitä, kuuluvatko ne yhteen luokkaan tai toiseen, kaikki kolmisuuntaiset nosturit ovat luonteeltaan pysähtyneiden vyöhykkeiden puuttuminen, kestävyys, lukituselementin tiiviys, pieni hydraulinen vastus ja suunnittelun yksinkertaisuus.

Samalla tällaisilla laitteilla on kuitenkin joitakin haittoja, muun muassa suuri vääntömomentti, lisääntynyt todennäköisyys, että kääntyvät osat tarttuvat pitkäkestoisen toiminnan prosessiin.

Asennusta ja käyttöä koskevat vaatimukset

• Kolmitieventtiilit voidaan asentaa joko vaakasuoraan tai pystysuoraan.
• Asennustyöt suoritetaan omin käsin, joten on varmistettava, että kuljetetun väliaineen virtaussuunta vastaa laitteen nuolen suuntaista nuolta.
• Nosturin asennuspaikka on valittava siten, että myöhemmän käytön ja huollon aikana ei ole ongelmia venttiilin tai muiden säätölaitteiden käytön yhteydessä.
• Jos asennuksessa käytetään hitsauslaitteistoa, on huolehdittava siitä, että hanojen sisäinen ontelo putoaa hitsatun asteikon sisään ja purkaa. Jälleen on välttämätöntä estää kotelon kuumeneminen, putkilinjojen putket yhdistyvät yli + 100 ° С.
• Kolmisuuntaisen nosturin asennus ja sen jälkeinen käyttö olisi suoritettava valmistajan laatimissa mukana olevissa asiakirjoissa esitettyjen vaatimusten mukaisesti.
• Venttiilien käyttö edellyttää säännöllisen huollon käyttöä venttiilin tarttumisen estämiseksi.

johtopäätös

Nyt on yleinen käsitys siitä, mikä on normaali tai erikoistunut kolmisuuntainen hydraulinen nosturi. Onko kysyttävää sopivien laitteiden valinnasta?

Voit yksinkertaistaa tehtävää katsomalla videon tässä artikkelissa.
