Keskipakopumput kuoppiin: keksinnön historia ja modernien

Kysymys siitä, miten tarjota esikaupunkiseudun asuntoa itsenäisellä vesihuollolla, on nykyään tärkeä monille asunnon omistajille. Kukaan ei halua kuljettaa vettä kaivoista kaivoista. Joka näkyy vain piirustuksissa tai museoissa.

Kauhat korvattiin pumpuilla, jotka pumppaavat vettä itse putkistoon. Tärkeintä on tehdä oikea valinta, kun kaivoa varustetaan nostomekanismilla.

Pumppujen tyypit

Kaikki pumput, joita käytetään veden poistamiseen kaivoista, jaetaan kahteen tyyppiin niiden asennuksen mukaan.

Ne voivat olla:

1. pinta, kun runko on lähellä kaivoa tai uivan avulla, se pidetään veden pinnalla, ja se pumppaa vettä kaivon syvyydestä
2. sukelluksissa, kun yksikkö on syvällä ja syöttää vettä letkujen läpi pintaan.

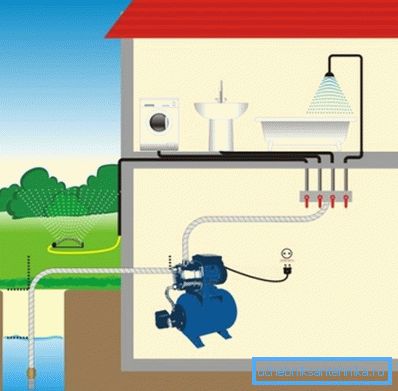

Näiden yksiköiden arjen tyypit ovat yleisimpiä pintalaitteita.

Niitä käytetään melko laajasti:

1. juomaveden nostamiseen kaivoista;
2. juomaveden nostamiseen kaivosta;
3. veden pumppaamiseen tulvista kellareista;
4. säiliöistä pumpattavan kasteluveden osalta.

Näiden mekanismien haittana on se, että ne voivat ottaa vettä enintään 8 metrin syvyydestä. Näin ollen niiden soveltaminen syviin kuoppiin, joissa on juomavettä, ei toimi.

Upotettavat pumppauslaitteet, jotka soveltuvat pumppaamaan vettä kaivoista, pystyvät pumppaamaan vettä huomattavasta syvyydestä. Upotettavat yksiköt erottuvat kääntyvän veden mekanismista.

Ne ovat kolmenlaisia:

1. pyörre, jossa veden pumppaus johtuu pyörrevirtauksen muodostumisesta, niissä on juoksupyörä litteän levyn muodossa, jossa on lyhyet terät;
2. keskipakopumppu, pumppaus johtuu keskipakovoimasta, joka luo akselin, jossa on potkurin lavat;
3. värähtely, jossa pumppaus johtuu erosta tuloksena olevasta paineesta kalvon eri puolilla, mikä on tärkein rakenteellinen yksityiskohta.

Vaaditun yksikön tyyppi valitaan seuraavien parametrien perusteella:

1. kokonaismäärä syvyys ja veden taso siinä;
2. veden kokonaiskysyntä;
3. arvioidun vedenpaineen todelliset osoittimet kohdistuksessa;
4. pilarin alueen halkaisija.

Yleisimpiä ovat nykyään uppokäyttöisten pumppujen keskipakomallit veden poistamiseksi kaivoista. Ne tarjoavat riittävän suorituskyvyn ja voivat jopa toimia hiekan epäpuhtauksia sisältävän veden kanssa.

Keskipakovoiman käyttö

Pumppuja, jotka perustuvat keskipakovoiman käyttöön veden nostamiseen, käytetään laajalti aikamme aikana. Keskipakoinen uppopumppu pumppua varten pumppaa vettä pyörimällä erityistä pyörää, joka on kiinnitetty akseliin.

Hieman historiaa

Nyt on hyvin vaikeaa määrittää, kuka keksi ensimmäisenä käyttämään keskipakovoimaa veteen nostamiseksi. Leonardo da Vinci toteuttaa kuuluisia luonnoksia. Niiden mukaan on täysin mahdollista olettaa, että hän oli ensimmäinen, joka ehdotti veden pumppaamista käyttämällä keskipakovoimaa pyörivässä kanavassa.

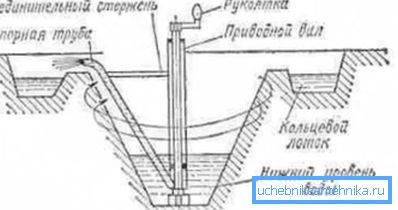

Käytännössä ensimmäinen tunnettu laite testattiin vuonna 1732. Sen kehitti LeDemur.

Tämän pumpun ydin oli seuraava:

1. pystysuoraan akseliin kiinnitettiin putki, joka oli kiinnitetty siihen jäykästi yhdyssauvalla;
2. putken alempi pää upotettiin veteen;
3. akseli alkoi pyöriä, putkea pyöritettiin;
4. keskipakovoimat aiheuttivat veden liikkumista putkessa.

Mutta keskipakopumput yleistyivät vasta 1800-luvun lopulla. Tällä hetkellä ilmestyi lämpö- ja sitten sähkömoottorit, jotka mahdollistivat jopa monivaiheisten aggregaattien muodostamisen syviin kuoppiin.

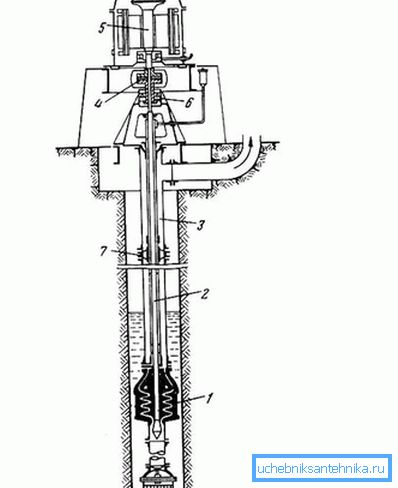

Venäjän insinööri V.A. Pushechnikov kehitti monivaiheisen pumpun, joka perustuu keskipakovoiman käyttöön 250 mm: n syvyyksille.

Laitteen periaatetta voidaan kuvata seuraavasti:

1. elastinen kytkentä toimii käyttöakselin kytkemisenä sähkömoottoriin;
2. öljyhaude on suoraan kytkimen alapuolella;
3. Kuulalaakeri asetetaan kylpyyn, joka ottaa aksiaalisen kuorman;
4. voiteluöljyä syötetään tukirungosta ripustettujen putkien läpi;
5. kolonni ja käyttöakseli tuetaan laakereilla, jotka on sijoitettu ristikkäisiin kiinnikkeisiin;
6. putkiliitosten väliin asennetut kiinnikkeet;
7. itse tukikehyksessä on tiivistyslaatikko, sen alla on haaraputki paineputkille;
8. pumpun imulaite on kytketty imuputkeen, putkessa on turvaverkko.

Tämä rakenne helpottaa pumpun sijoittamista hyvin halkaisijaltaan. Tämän mallin ensimmäinen pumppu valmistettiin 1899-luvun lopulla. Ja se asennettiin pumppuasemalle Mytishchiin.

Testit olivat onnistuneita, pian tällaiset porausreiän keskipakopumput tehtiin 19 kappaletta, jotka myös asensivat tähän pumppaamoon.

Mielenkiintoista, että he pystyivät täyttämään tämän tilauksen yksikköjen valmistamiseksi vain Pariisissa Farkon tehtaalla, vaikka ehdotus tilauksen lähettämisestä lähetettiin 24 laitokselle eri maissa. Teknisessä kirjallisuudessa tämän pumpun nimi on "pumppu Farka" eikä suunnittelijan nimi. (Katso myös artikkeli, joka pumppu on parempi kaivolle: valintaparametrit.)

Nykyaikaisten mallien toiminnan periaate

Päätettäessä, miten keskipakopumppu valitaan kaivolle, on ymmärrettävä perusparametrit, joilla mallit eroavat toisistaan.

Erilaiset kuopan keskipakopumput voidaan luokitella seuraavasti:

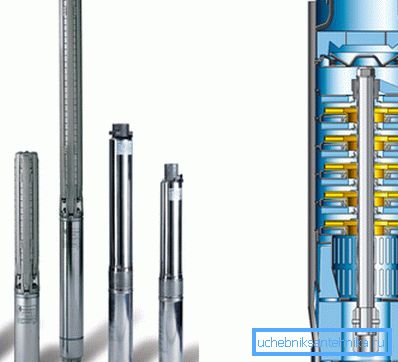

1. Käytettävien pyörien lukumäärän mukaan, jos yksi pyörä, laitteet ovat yksivaiheisia, jos ne ovat enemmän, sitten monivaiheisia;
2. paineesta, matalasta tai keskimääräisestä paineesta korkeisiin arvoihin;
3. vedellä, yksipuolinen tai kaksipuolinen;
4. menetelmä, jota käytetään nesteen tyhjentämiseen spiraalikanavaan juoksupyörästä, voi olla spiraali ja turbiini;
5. nopeudella, hidas, normaali, nopea.

On tärkeää. Huolimatta siitä, että monivaiheisten mallien hinta on kalliimpi kuin yksivaiheiset mallit, monet mieluummin asentavat ne. Tosiasia on, että tällaisilla malleilla on suurempi varmuusmarginaali ja ne eivät heikkene johtuen erilaisten mekaanisen järjestyksen epäpuhtauksien sisällöstä vedessä.

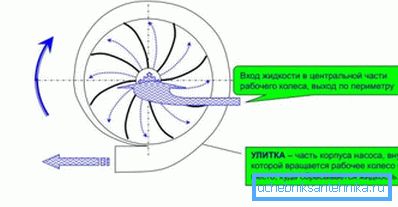

Näiden mekanismien toiminnan periaate on seuraava:

1. vettä syötetään, koska juoksupyörän nopea pyöriminen luo runsaasti virtausta;
2. keskipakovoima toimii siirtämällä vettä pyörien keskipisteistä kaukaisiin kohteisiin;
3. sisäinen paine kasvaa, se siirtää nestettä putkilinjaan;
4. juoksupyörän keskellä oleva paine laskee vastaavasti;
5. vesi virtaa imuputken läpi.

Syväpumppu näyttää sylinteriltä. Näin voit sijoittaa sen melko kapeisiin kuoppiin. Rakenteen pituus voi olla 0,5 - 2,5 metriä ja läpimitta noin 10 cm. Hienoista mitoista huolimatta näille kaivojen laitteille on ominaista erinomainen suorituskyky.

On tärkeää. Sinun on varmistettava, että pumppu käytön aikana ei kosketa porausaukon seinämiä. Jos venttiilin halkaisija on liian pieni, laite on suojattava asettamalla kumirengas runkoonsa.

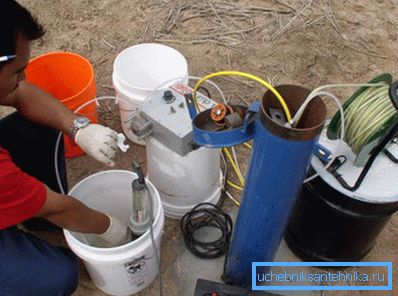

Keskipakopumpun asentaminen kuoppaan suoritetaan asiantuntijoilla, sillä on erittäin tärkeää tehdä kaikki oikein, jos haluat käyttää kaivosta vettä pitkään tuntematta huolia.

Laite lasketaan kaivoon syvyyteen, kun se on aiemmin kiinnitetty suojakaapelilla kaivon kärkeen tai kanteen. Sähkökaapeli on kytketty pumppuun ja kulkee myös kärjen erikoisaukon läpi.

Pumppu on liitettävä putkeen messinkisivulla. Tämän putken toinen pää on kytketty korkin ulostuloon.

Jos sinulla on kokemusta asennustoiminnasta, voit tehdä sen itse kytkemällä keskipakopumppu kaivoon. Tärkeintä on noudattaa kaikkia vaatimuksia, jotka kuvaavat tietyn mallin ohjeita.

On tärkeää. Kun asennat laitteita yli 80 metrin syvyyteen, käytetään putkea, joka kestää 16 ilmakehän painetta. Pienempi asennussyvyys riittää käyttämään putkea 12,5 ilmakehässä.

yhteenveto

Asianmukaisesti valittu pumppulaite varmistaa vesijärjestelmän toiminnan keskeytymättömässä tilassa. Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
