Käsipumppu hyvin erilaisiin laitteisiin

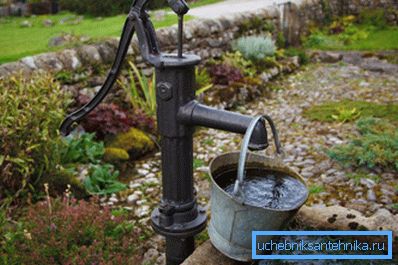

Nykyään valtaosa lähteistä on varustettu sähkölaitteilla veden pumppaamiseksi, ja kaivojen käsipumput ovat melko harvinaisia. Samaan aikaan tämäntyyppinen laite on täydellinen varmuuskopiointivaihtoehtona sähkökatkosten yhteydessä ja tontin tärkeimpänä vesihuoltoon.

Kaikki tietävät, että sääkatastrofit ja laitteiden rikkoutuminen voivat jättää koko alueen ilman sähköä, jolloin käsipumppu toimii takuutena siitä, ettei koskaan tule olemaan keskeytyksiä.

Laitteiden tyypit ja ominaisuudet

Itse asiassa vaihtoehdot manuaalisia laitteita veden pumppaamiseksi eivät ole niin paljon, useimmat niistä eroavat käytettyjen solmujen suunnittelun ominaisuuksista ja kokoonpanosta. Toimintaperiaate on samanlainen kaikissa laitteissa, mutta ne vaihtelevat sen mukaan, millaista syvyyttä vesi otetaan.

Mäntäpumput

Kuten tiedetään, tämäntyyppiset laitteet soveltuvat parhaiten Abessinian tyyppisiin kuoppiin, mutta sitä voidaan käyttää myös eri kokoonpanossa olevissa vedenottoissa. Tällaisten laitteiden tärkein etu on yksinkertaisuus ja luotettavuus..

Ja jos sinulla on pieni joukko laitteita, työkaluja, jos haluat, voit tehdä käsi-vesipumpun kaivolle omin käsin. Hyväksy, on epätodennäköistä, että muita laitteita voidaan tehdä itsenäisesti.

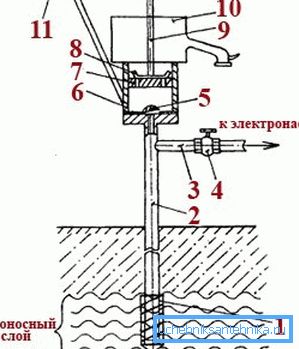

Harkitse yksityiskohtaisesti kaikkia tämän mallin ominaisuuksia:

• Vesi vedetään vesikerroksesta vedenoton kautta 1. Kaivotyypistä riippuen tämä voi olla peli, jossa on suodatin (Abyssinian kaivo), silmäsuodatin tai muovisuodatin.
• Putki 2 johtaa maapallon pintaan, jonka halkaisija ja pituus voi vaihdella, mutta on muistettava, että sen on täytettävä seuraavat vaatimukset: koska pumppu imee vettä, putken seinien on oltava jäykkiä. Parhaiten sopiva metalli tai muovi.
• Jos käsipumppua käytetään rinnakkain sähköisen pumpun kanssa, on ennen pumppauskolonnia haaroitettava putki, jonka läpi vesi virtaa taloon.
• Toinen tärkeä yksityiskohta, kun käytetään kahdenlaisia ​​laitteita rinnakkain, on haara sivuliikkeessä. Kun pumpat vettä käsin, se on suljettava, muuten vesi menee kahteen suuntaan, ja sinun täytyy pumpata paljon. Mutta helpoin tapa laittaa palautusventtiili, eikä sinun tarvitse jatkuvasti estää putkistoa.
• Seuraavaksi tulee käsipumpun runko, jossa kaikki tärkeimmät työosat sijaitsevat.

• Levyventtiili 5 toimii seuraavasti: kun mäntä nousee, sen alle syntyy tyhjiö, jolloin kalvo avautuu ja koko tila täytetään vedellä.
• Sylinteri 7 on tärkein pumppausyksikkö, joka pumppaa vettä ylös ja alas kahden venttiilin läpi.
• Mäntäventtiili 8 sijaitsee yläosassa ja toimii seuraavan periaatteen mukaisesti: alaspäin liikkuva mäntä painaa vettä, joka sulkee venttiilin 5, avaa myös mäntäventtiilin ja tila täytetään vedellä. Ja kun mekanismi liikkuu ylöspäin, sama vedenvoima sulkee venttiilin 8 ja neste puristuu säiliöön tai valuu välittömästi ulos.
• Kapasiteetti 10 voi olla tai ei ehkä ole mukana suunnittelussa, vaan kaikki riippuu käyttöominaisuuksista.
• Mäntä liikkuu sauvan 9 avulla, joka on liitetty saranalla tasapainotangolla, joka toimii myös työkappaleena.

Kuten näette, fysiikan perusperiaatteet tukevat tämän mekanismin toimintaa. Suunnittelussa ei ole mitään monimutkaista, joten se on niin luotettava ja vaatimaton.

On huomattava, että on mahdollista käyttää mäntäpumppuja, joiden veden syvyys on enintään 10 metriä, muuten laitteen aikaansaama tyhjiö ei riitä veden nostamiseen. (Katso myös artikkeli Pumppuaseman liittäminen kaivoon omin käsin.)

Sucker-tankopumput

Tällaiset laitteet muistuttavat monin tavoin edellistä, mutta rakenteellisia eroja on, että tällaiset pumput voivat pumpata vettä suurilta syvyydeltä. Niiden tärkein etu on pumppausmekanismin sijainti, se on alareunassa, joten syvyys ei ole väliä niin paljon.

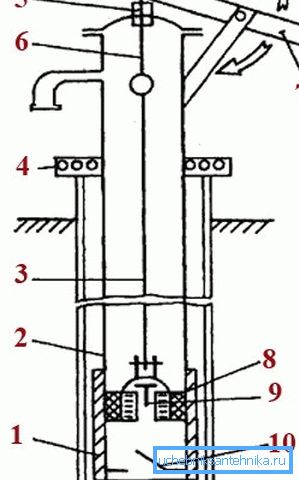

Harkitse laitteen toiminnan periaatetta:

• Pumpun sylinteri 1 sijaitsee muotoilun alareunassa, tässä solmussa tärkeintä on lujuus ja geometrinen oikeellisuus.
• Sylinteri on liitetty vetoputkeen, joka kulkee itse pintaan, jossa se on kiinteästi kiinnitetty kaivon putkeen tai kaivon betoniseinään erityisellä kiinnikkeellä.
• Pinnan putki on joukko sauvoja 3, joiden kanssa voima lähetetään mekanismille.
• Tangot on kytketty pääpumppuyksikköön, mäntään 8, erikoisjärjestelmän avulla, tämä osa tulee olla hyvin asennettu sylinteriin, koska järjestelmän suorituskyky riippuu suoraan tästä.
• Sylinterin pohjassa on imuventtiili 10, joka voi olla eri kokoonpanoja - sekä levy että pallo. Se avautuu, kun mäntä liikkuu ylös ja sulkee, kun se liikkuu alaspäin.
• Venttiili 9 sijaitsee männän keskellä, sen tulisi olla erityinen ura parempaan suorituskykyyn.
• Tangon yläosassa on kytketty sauva 6, joka on liitetty kääntyvästi tasapainon painoon 7, joka suorittaa käyttökahvan toiminnot.
• Rungon varren ulostulon sijasta on sijoitettu öljytiiviste 5, joka estää likaa ja saostumista pääsemästä rakenteeseen.

Vihje! Kuten käytäntö osoittaa, sylinterin männän paras tiiviste voidaan taata melko yksinkertaisella tavalla: kiinnittämällä kumia tai nahkaa sen yläosaan, leikkaamalla se reiän mukaan.

Imuputkipumppujen toiminnan pääpiirteet, jotka on otettava huomioon:

• Muista, että pohjaventtiilin on oltava aina vedessä, joten putki on upotettava veteen niin, että rakennetta pumpattaessa ei ylitä veden horisonttia.
• Rakennetta asennettaessa ja kiinnitettäessä mäntä on asetettava niin, että alemmassa asennossa se ei saavuta venttiiliä 5-6 senttimetriä.

Laitteen toiminnan periaate on melko yksinkertainen: kun mäntä liikkuu alas, alempi venttiili sulkeutuu ja vesipaineen voima avaa ylemmän venttiilin, minkä seurauksena neste kulkee sylinterin yläpuolelle. Liikuttaessa ylöspäin prosessi käännetään: vesi sulkee ylemmän venttiilin ja tyhjiö männän alla avaa alaventtiilin.

Itse valmistavan pumpun pääpiirteet

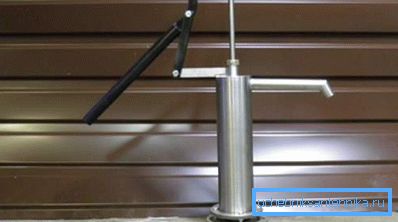

Kuten tiedätte, laitteet voidaan ostaa valmiiksi, mutta usein sen hinta on melko korkea, ja tällaiset kustannukset eivät ole perusteltuja, kun niitä käytetään dachassa tai varmuuskopiointivaihtoehtona.

Tässä tapauksessa voit tehdä laitteen itse, ja ohjeet auttavat tätä:

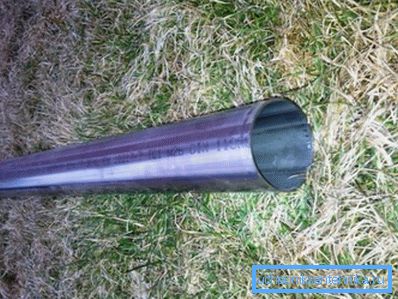

• Pumpun kotelo, ihanteellinen vaihtoehto - putki tavallisesta tai ruostumattomasta teräksestä. Osan pituuden tulisi olla noin 80-100 cm, ja sisäpinta on ennen käyttöä tarkistettava sileyden vuoksi.

• Päällinen on valmistettu joko metallista tai kestävästä muovista. Kannan reikä on tehty keskelle, ja tiivistysholkki on asennettu varmistamaan suurin luotettavuus.
• Seuraavaksi on huolehdittava männän - sopivan muovin tai metallin valmistuksesta. Ihanteellinen - pienemmän halkaisijan omaava putki, joka kulkee sisäänpäin ja jossa on pienet aukot. Älä unohda kumia tai nahkaa, sitä voimakkaammin mäntä liikkuu, sitä suurempi suorituskyky on, mutta liian tiukka sovitus vaikeuttaa hyvin pumpun työskentelyä.
• Putkien, joihin vesi virtaa, on oltava riittävän vahvoja ja tiheitä, letkujen käyttö ei ole sallittua.
• Kiinnitä erityistä huomiota venttiileihin, niiden on oltava melko luotettavia, jotta vesi ei pääse kulkemaan, kun pumppu ei ole käynnissä. Tämä työ tehdään parhaiten pätevän ammattilaisen avulla.

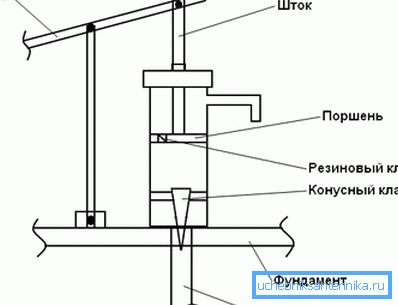

Tärkeä huomautus! Monet tekevät virheen asentamalla pumppu ilman alustaa, jonka jälkeen rakenne on löysä, mikä voi johtaa yksittäisten komponenttien rikkoutumiseen. On parasta kiinnittää keho tiukasti, mutta jos se on Abessinian kaivo, voit kaataa pienen solmion.

johtopäätös

Elinkeinojemme täydellisestä automatisoitumisesta huolimatta on parempi aina varmuuskopioida vaihtoehto sähkökatkosten yhteydessä. (Katso myös artikkeli Miten pumpun valitseminen kaivolle: valintaperusteet.) Siksi käsipumput eivät koskaan menetä merkitystä. Tämän artikkelin video auttaa ymmärtämään paremmin tämäntyyppisiä laitteita.
