Kaivopumppu: laite, lajike, asennus

Hyvinvointia varten käytetään erilaisia ​​pumppauslaitteita: tämä on myös pintalaitteita, joissa on akkuja tai kertyviä säiliöitä, sekä upotettavia laitteita ja mekaanisia pumppuja.

Haluamme kertoa kaivojen pumppaamoista, jotka liittyvät pintavesijärjestelmiin.

Pumppuasema

laite

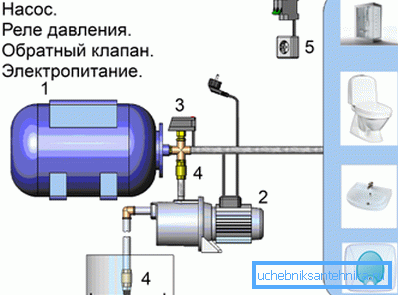

Yleensä tyypillinen pumppausasema on järjestelmä, joka koostuu seuraavista peruselementeistä:

• Kokoajana. Tämä on säiliö, johon pumpataan vettä tiettyyn paineeseen, jolloin järjestelmä pystyy palvelemaan vesihuollon tarpeita. Tämän laitteen avulla voit välttää pumpun moottorin jatkuvan käynnistyksen ja varmistaa vakaan paineen ja paineen järjestelmässä;
• Pumppu. Tässä kapasiteetissa käytetään useimmiten keskipakoisia itsepohjaisia ​​tai pyörre-aggregaatteja. Toimitusjärjestelmä voidaan varustaa kauko-ohjaimella tai sisäisellä ejektorilla, mikä lisää imukykyä Bernoulli-vaikutuksen takia ja samalla vähentää järjestelmän yleistä suorituskykyä;
• Painekytkin Tässä nähdään automaattisen ohjausjärjestelmän elementti, joka on konfiguroitu siten, että kun paine nousee ennalta määrätyn arvon yläpuolelle, rele sammuttaa pumpun moottorin virransyötön ja kun paine laskee alle ennalta määrätyn arvon, moottori käynnistyy uudelleen;
• Tarkista venttiili Tämä järjestelmän elementti ei salli nesteiden virrata vastakkaiseen suuntaan ja jättää varastosäiliön tai vesisuihkutussuuttimen, koska jos ilma pääsee järjestelmään, pumppu voi epäonnistua;
• Virtayhteyden solmu. Se on tavallinen yksivaiheinen tai kolmivaiheinen (riippuen suunnittelusta) vastaavaan pistorasiaan ja sisältää myös sulakkeet ja maadoitusjärjestelmän.

Akku on hyvin yksinkertainen: terässäiliön sisällä on kumilamppu, jonka ympärillä on paineilma. Päärynä on liitetty tuloon, jossa vettä pumpataan takaiskuventtiilin kautta ja josta vesi pääsee vesijärjestelmään, kun hana tai muu saniteettilaite on auki.

Kun pumpataan vettä, päärynä kasvaa tilavuudessa, puristamalla sylinterin ilmaa. Siten pumppumoottorin kineettinen energia tallennetaan puristetun kaasun potentiaalienergian muodossa, joka pyrkii puristamaan nestettä päärynästä. Sylinterisäätöpainekytkimen sisäänkäynnissä, joka on upotettu pumpun moottorin tehonsyöttöpiirin rakoon.

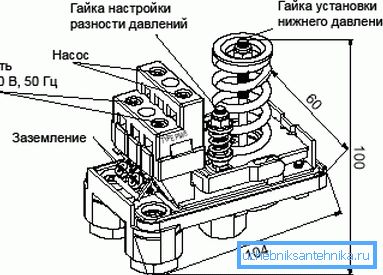

Käyttämällä erikoismuttereita rele säädetään niin, että ylemmän paineen ylärajan saavuttamisen jälkeen rele avaa piirin ja moottori sammuu. Sitten, kun vettä pumpataan vesijohtoon sen käytön aikana, akun sylinterin paine putoaa ja kun virittimen asettama paine asettaa alemman paineen rajan, rele sulkee piirin ja moottori alkaa pumpata vettä akkusylinterin lamppuun uudelleen.

Kiinnitä huomiota! Pumppaamon suunnittelu perustuu itsesääntelyn tai järjestelmän automaattisen ohjauksen periaatteeseen. Pumpun päälle- ja poiskytkentäpaineen arvot määritetään vesijohtojärjestelmän parametrien, vedenottopaikkojen määrän, kaivon tuottavuuden ja muiden parametrien perusteella.

laji

Jotta voisimme selvittää, miten pumppuasema valitaan kaivolle, meidän on ymmärrettävä asemat ja ymmärrettävä, mitä eroja on..

Järjestelmiä on kolme päätyyppiä, riippuen nesteen imujärjestelmän rakenteesta:

1. Suora imujärjestelmä. Pumppu luo veden imuputkeen tyhjiön ja ilmakehän paine puristaa nestettä tähän putkeen. Järjestelmän ongelma on se, että koska planeettamme ilmakehässä on rajoitettu ilmanpaine (noin 1013, 25 hPa), veden paine, jonka tämä paine voi nousta, on hieman yli 10 metriä;
2. Järjestelmä, jossa on integroitu ejektori. Tässä on epäsuora veden imu: pumppu luo suihkun, joka, kun se kulkee ejektorisuuttimen läpi, alentaa paineen imukammiossa ja sen toiminnassa vetää vettä kaivosta. Tämän järjestelmän etuna on, että pumppu on vakuutettu kuivaa juoksua vastaan, koska se pumppaa jatkuvasti vettä kierrätyspiirissä;
3. Kauko-ohjainjärjestelmä. Tässä tapauksessa suunnittelu olettaa, että ejektori on upotettu kuoppaan, ja nyt kolonnin korkeus ei häiritse meitä, koska laite sijaitsee veden peilin lähellä. Tällöin imu suoritetaan myös Bernoullin vaikutuksen johdosta epäsuorasti, mutta järjestelmän suorituskyky ja tehokkuus kannattaa mahdollisuutta nostaa vettä suuresta syvyydestä.

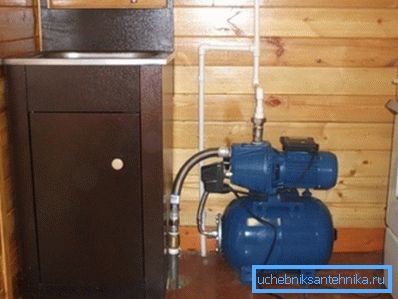

Ensimmäinen järjestelmä voi käyttää pumppuasemaa Abessinian kaivolle, koska sen syvyys ei ylitä ilmakehän paineen ominaisuuksia. Tämä järjestelmä soveltuu myös matalille hiekkalähteille, mutta jos niiden syvyys on 15 metriä (kaikki, joka on suurempi kuin 9), tällainen asema ei toimi.

Toisella tyypillä on sama laajuus kuin ensimmäisellä, se on yksinkertaisesti suojattu pumpun rikkoutumisilta, jotka johtuvat putkilinjaan tulevista ilmapistokkeista. Tämä on progressiivisempi muotoilu, mutta sen hinta on korkeampi.

Järjestelmä, jossa on kauko (upotettava) ejektori, mahdollistaa veden pumppaamisen noin 40 metrin syvyydestä. Useimmiten tätä vaihtoehtoa käytetään 20 metrin tai 25 metrin syvyydessä, mutta tällaisen pumpun suorituskyky on rajallinen alhaiselle tehokkuudelle, joten se ei toimi hyvin tiloilla, joilla on suuri määrä vedenottoa.

On myös rakenteita, joissa käytetään vesisäiliön sijasta varastosäiliötä, jossa pumppu kytketään päälle ja pois uimurimekanismilla. Tällaista mallia pidetään vanhentuneena, koska kun kelluu hajoaa, vesi tulvii talosi, emmekä asu siihen yksityiskohtaisesti.

Vesiputken kotitalouksien vedenkulutuksen laskemiseen on koottu taulukko, jossa on keskiarvot eri saniteettilaitteiden kulutuksesta:

Jos lisäät kaikkien vesipisteiden virtauksen, saat tarvitsemasi suorituskyvyn kaikkien hanojen samanaikaiseen käyttöön.

Kiinnitä huomiota! Tarvittavan kalustotyypin määrittämiseksi sinun tulisi tietää vesisuihkun taso kaivossa (dynaaminen taso) sekä putken vaadittu suorituskyky. Kun nämä parametrit tiedetään, voit valita haluamasi yksikön helposti.

edut

Kuten tiedetään, vedenpinnoitteiden varustamiseen käytetään paitsi pinta-asemia, myös uppopumppuja. Mitkä ovat ulkoyksiköiden edut upotettaville?

Niistä ei ole paljon, mutta ne ovat melko merkittäviä:

• Tärkein etu on alhaiset kustannukset verrattuna kalliisiin syvälle sijoitettuihin laitteisiin. Jos sinun ei tarvitse antaa suurempaa suorituskykyä tai pumpata vettä suuresta syvyydestä, ei ole järkevää käyttää rahaa upotettavaan laitteeseen kaivolle;
• Pinta-ala mahdollistaa helpon ja kätevän pääsyn laitteisiin huolto- ja korjaustöiden aikana, mikäli häiriö tai onnettomuus sattuu. Jotta syväkaivopumput voidaan puhdistaa tai säätää, ne on poistettava kotelosta, joka on varsin hankala eikä aina ole helppoa;
• Kun yksikkö epäonnistuu, se voidaan vaihtaa helposti, koska perheen budjetti ei vaikuta suuresti kustannuksiin, jotka aiheutuvat tällaisen pumppauslaitteen korvaamisesta kaivolle, ja työn monimutkaisuus on saatavilla jopa amatööriin;
• Laite, jossa on sisäänrakennettu tai kauko-ohjain, ei pelkää järjestelmään tulevaa ilmaa, koska kierrätyspiiri täyttää pumpun imun vedellä koko ajan;
• Monia asemien malleja voidaan käyttää kannettavana vaihtoehtona puutarhojen kasteluun tai muihin tarkoituksiin.

Kiinnitä huomiota! Kuten ominaisuuksista on nähtävissä, on suositeltavaa käyttää maan pintavesihuoltojärjestelmiä pienessä tilassa yksityisessä kotitaloudessa, jossa on vähän vettä. Artesian kaivojen tai hyvin suurten tilojen ylläpitoon tällaiset asemat eivät ole sopivia.

puutteet

Kuten kaikilla muilla laitteilla, pintavesien siirtolaitteilla on useita haittoja:

• Kaivon syvyys, joka voidaan huoltaa tavanomaisella asemalla, jossa ei ole uppopainetta, on enintään 8–9 metriä. Miksi ei 10.3? Tämä johtuu laitteiden häviämisestä ja ei-ihanteellisesta kunnosta;
• Pintapumppu tai keskipakotyyppi tuottaa melko huomattavan melun, ja kun laite sijaitsee talon sisällä, ääni kuuluu sen asukkaille;
• Kun säilytät kesämökin talvella, pinnalla oleva yksikkö on piilotettava tai otettava pois, sillä se voidaan varastaa tai vahingoittaa;

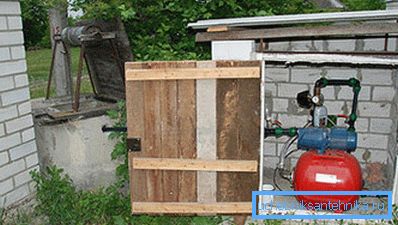

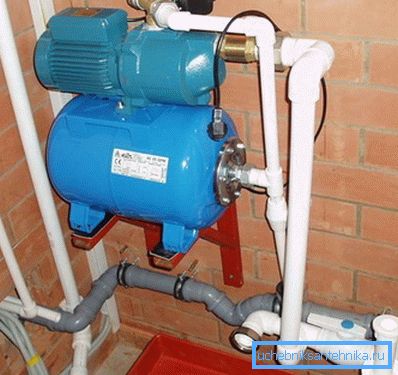

• Asema vaatii tietyn paikan teknisessä, hyödyllisessä tai kellarihuoneessa, jota ei aina ole mahdollista jakaa;
• Kun moottori on käynnissä, tapahtuu riittävän voimakas tärinä, joka voi vahingoittaa ympäröiviä rakennusrakenteita ja järjestelmään liitettyä putkilinjaa.

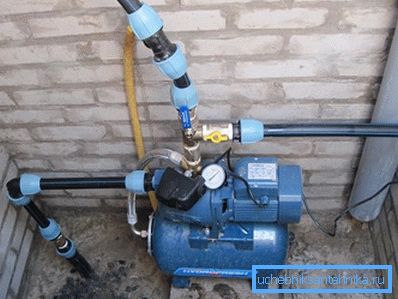

Kiinnitä huomiota! Kaikista puutteista ja rajoituksista huolimatta tavallinen pumppausasema, jonka paine on 45 metriä, riittää neljän hengen perheen tarpeisiin.

asennus

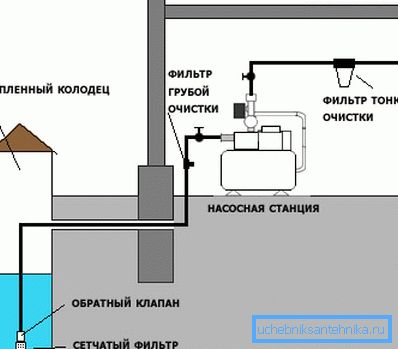

Niille, jotka haluavat yhdistää laitteet omiin käsiinsä, olemme laatineet pienen ohjeen:

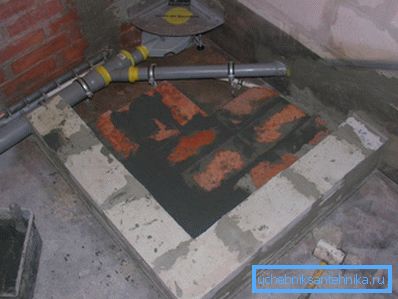

1. Valitulla aseman asemalla teemme vankan pohjan. Kätevin tapa on valmistaa 1,2–1,4 metriä korkea tiili tai betoni;

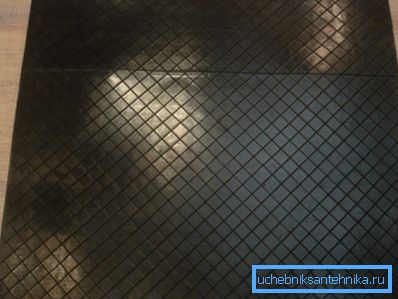

1. Asennamme korokkeelle 10 - 20 mm paksun kumimaton värähtelyn vaimentamiseksi. Asennamme kompleksin jaloille, kiinnitämme jalat ankkureihin podiumiin kiinnitysreikien kautta;

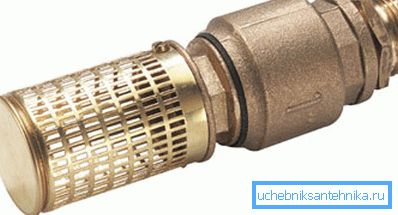

1. Kaivosta pumppauspaikkaan kaivetaan kaivos, joka on syvällä maanpinnan jäätymisasteen alapuolella, jossa asetamme putken polyeteenistä tai muusta muovista. Täydennämme putken imupäätä venttiilillä ja karkealla suodattimella (tavallinen pieni ruostumaton teräsverkko;

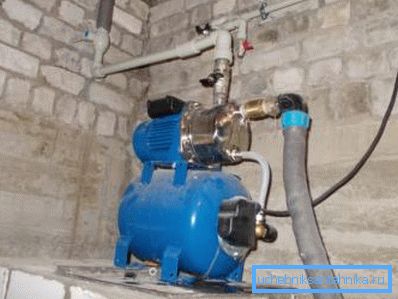

1. Veden lähteestä tulevan putken lopussa tuuletamme tuuman kytkimen ulkoiseen kierteeseen, johon kiinnitämme takaiskuventtiilin, sitten metallin kulmaliittimen, jota seuraa suora tapaus ”American”. Kaikki tämä on kytketty järjestelmän imuporttiin;

1. Laitteen ulostulo jatkuu ”amerikkalaisella” nosturilla, johon kiinnitämme polypropeenista valmistetun yhdistetyn pyörivän (90 asteen) liitoksen kierteisiin. Juotosvesiputki kytkimeen;

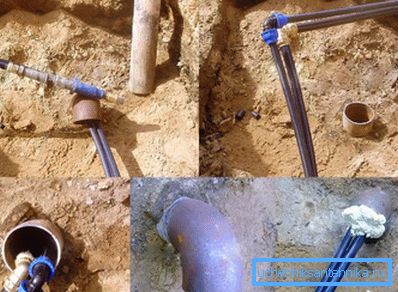

1. Vertikaalinen imuputki on kytketty maanalaisen putkiston vaakasuuntaiseen osaan kääntämällä varusteita tai liittimiä;

1. Täytä pumppu vedellä erityisen reiän kautta (lue laitteen ohjeet), avaa hanat ja tee järjestelmä testikäyttöön.

1. Jos testi on onnistunut, kaivetaan kaivoissa ja suljetaan ja suljetaan paikka, jossa putket tulevat kaivoon.

johtopäätös

Kuten ohjeistamme ilmenee, pumppausaseman asennus ja liittäminen ei ole niin vaikeaa. Voit koota putkilinjan, jolloin voit soittaa ohjatun toiminnon, ja voit tehdä sen itse seuraamalla ohjeita. Voit myös auttaa tässä artikkelissa olevaa videota.
