Kaivonporauslaite

Maaseudulla asuvien halukkaiden määrä kasvaa vain vuosittain, mutta yksi tärkeimmistä ongelmista, joita omistajat kohtaavat, on keskitetyn vesihuollon puute. Vesisäiliön poraaminen voi ratkaista vesihuollon ongelman, mutta kaikki eivät voi varata kustannuksia, jotka aiheutuvat prikaatin palvelusta kaivon perustamisessa. Vaihtoehtona asiantuntijoiden palveluille voi olla räätälöity porauslaite kaivolle, jolla on omat kädet, ja jonka hinta on useita kertoja halvempaa, ja tulevaisuudessa siitä voi tulla hyvä lisätuotto.

Asennuksen valinta poraukseen

Asennuksen rakenne riippuu valitusta porausmenetelmästä. Pienet porauslautat on jaettu seuraaviin tyyppeihin:

• kaapelipora;
• ruuvin poraus;
• pyörivä tai hydrosturbointi poralla.

Riippuen valitusta porausmenetelmästä, suunnittelu ja laitteet ovat täysin erilaisia.

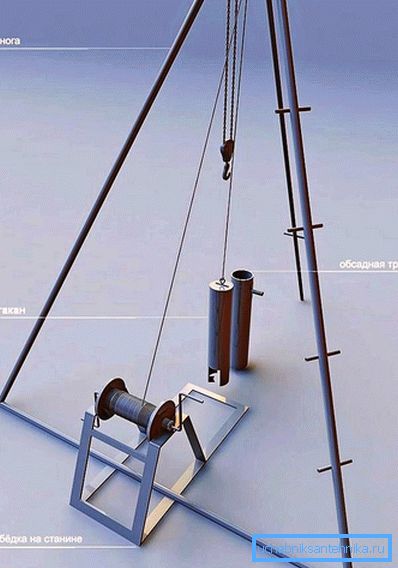

Iskuporakone

Tämän tyyppisen asennuksen toteuttaminen on hyvin yksinkertaista ja todennäköisesti kaikkein edullista. Iskuputken porausyksikön toimintaperiaate on kallioiden tuhoaminen taltan tai lasin avulla, joka putoaa kaivoon. Hävitetyn kallio poistetaan kaivon pohjalta kuristimen avulla. Tämän asennuksen suunnittelu sisältää seuraavat osat:

• kokoontaitettava metallirunko kolmijalkaisena, sivussa ja vinssissä;
• taltta tai ajolasi;
• vaihdemoottori;
• metallikaapeli tai -köysi;
• isku.

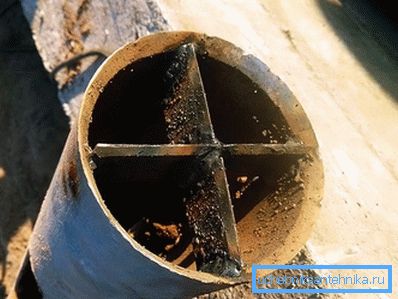

Asennuksen työkalu on lasi, joka on paksu seinämäisen metalliputken segmentti, jonka pituus on 1 - 2 m (mitä kauemmin ammusta, tasaisempi porausreikä) ja 8–12 cm: n halkaisija, jonka alapuolella hitsataan kovemman metallin leikkuureuna.

Leikkuureunan tulee olla lasin sisäpuolella. Lasin päällä on alasi, johon poratangon iskut osuvat. Lasin paino tehokkaampaan toimintaan on noin 80 kg.

Jalusta on valmistettu metalliputkista. Tornin korkeuden on oltava suurempi kuin poran ammuksen pituus. Jalustan päälle on asennettu lohko, jonka kautta kaapeli tai köysi vedetään. Kaapelin turvallisuuden on oltava suuri ja sen halkaisijan on oltava vähintään 10 mm. Vaihdemoottoria käytetään porakappaleen nostamiseen ja laskemiseen. Yksinkertaisempi tapa on käyttää käsikäyttöistä porttia, kuten kaivossa.

Vinssin avulla lasi nousee pohjan yläpuolelle ja laskee jyrkästi, koska se on lasin kerroksen vaikutuksen aikana, että osa siitä on otettu. Lasin sisällä kiveä pidetään kitkavoiman takia.

Porakoneen kulkua varten käytetään syvemmälle poraussauvaa, joka iskee lasin alasimeen. Useiden tällaisten puhallusten jälkeen lasi nousee maaperän uuttoon ja toiminta toistetaan.

Voit käyttää lasia tiheään maaperään, joka sisältää savihiukkasia. Kaivojen poraukseen löysissä kivissä käytetään keltua. Kuoren alaosassa on venttiili, joka avautuu törmäyksen aikana ja sulkeutuu nostamisen aikana, jolloin kallio pysyy keskellä. Kivien kulkua varten käytetään erityisiä bittejä, ja tuhoutunut kallio poistetaan keltuaisen avulla.

Yksinkertaisten maaperien lyömäporauksen avulla on mahdollista porata jopa 100 metriä hyvin, kuten käytännön mukaan 40 metrin syvyyslaite kestää noin 7 päivää.

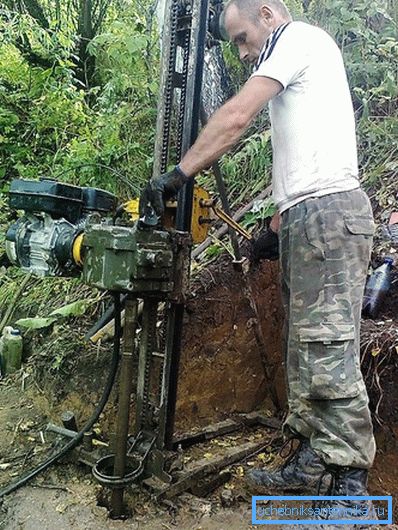

Kompakti pyörivä porakone

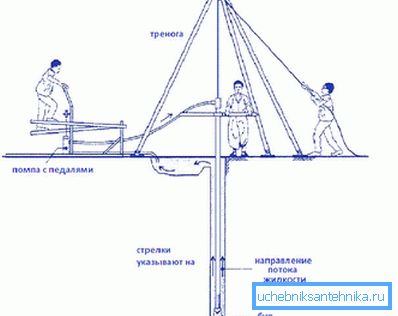

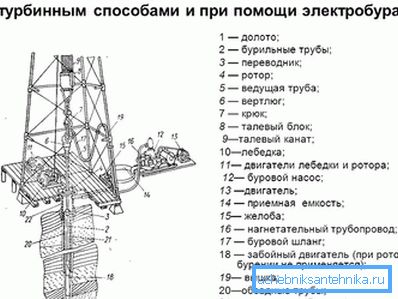

Pyörivä poraus on yksi suosituimmista menetelmistä kaivon rakentamisessa. Kaivo porataan käyttämällä erityistä poraputkea, jonka päähän on sijoitettu bitti, putken pyörimisen voi suorittaa sähkö- tai bensiinimoottori.

Hävitetyn kiven poistaminen kasvosta tapahtuu useimmiten mudan liuoksella, jota moottoripumppu syöttää porausputkien kautta kaivon pohjalle - se kuljetetaan pintaan renkaan läpi.

Suunnittelun tärkeimmät osat:

• taitettava runko;
• vaihdemoottori;
• kääntyvä;
• moottoripumppu;
• poranterät;
• bit;
• Vinssi.

Laite on suunniteltu raskaille kuormille, joten sen on oltava kestävää terästä ja vakaa. Kehys on osa suunnittelua, joka voidaan tehdä itsenäisesti. Kääntö on yksi asennuksen vaikeimmista osista, poraussauvat, moottorin vähennysventtiili ja huuhtelunesteen syöttöletku on liitetty siihen. Se on erittäin vaikea tehdä itsenäisesti, se on helpompi tilata yrityksessä tai ostaa valmis.

Poraustankoina tulisi käyttää putkia, joiden seinämän paksuus on vähintään 5 mm, sauvan pituuden tulisi olla noin 1,5 m. Sauvat on kytketty toisiinsa käyttämällä kartiomaista lankaa, jossa on suorakulmainen tai trapetsikierre. Tämäntyyppinen kierre estää taukoja, ja voima jakautuu metallin koko paksuuteen.

Sähkömoottori on kiinnitetty erityiseen vaunuun, joka liikkuu vapaasti pystysuuntaisia ​​ohjaimia pitkin. Tämän asennustavan avulla voit lisätä pään voimaa ja saavuttaa poran pystysuoran liikkeen.

Sähkömoottorissa on välttämättä oltava käänteinen ja lämmin suojarele, koska se on erittäin lämmin kovien kivien porattaessa.

Vinssi voi olla sekä käsikäyttöinen että sähköinen, jälkimmäinen vaihtoehto on paljon helpompi ja nopeuttaa tankojen nostamista.

Kaivojen poraukseen on parasta käyttää teollisuusmurskaimia, ne ovat luotettavampia, vaikkakin kalliita, mutta ne eivät riitä sadan metrin poraukseen. Tämän asennuksen avulla on mahdollista porata kaivoja yli 100 metrin syvyyteen missä tahansa kivessä.

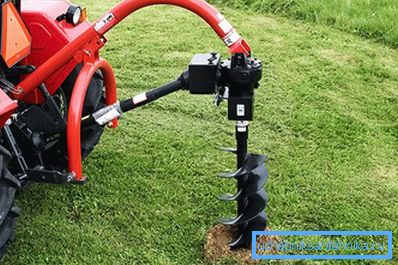

Augerpora

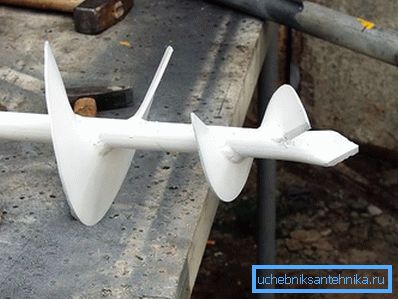

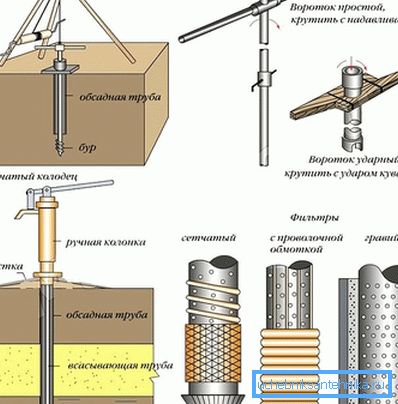

Asentaminen ruuvinporaukseen on yksi yksinkertaisimmista ja se voidaan suorittaa myös kalastusporasta. Porausprosessi ei ole työvoimavaltainen ja koostuu maaperän poistamisesta ruuvin avulla. Tällä tavoin voidaan tuottaa kaivoja, joiden syvyys on enintään 10 m ja halkaisija enintään 100 mm.

Tällaisen asennuksen valmistukseen tarvitaan teräsputki, jonka halkaisija on 100 mm. Putken yläosassa on järjestetty ulkoinen kierre ja ruuvin vastakkaisessa päässä, jonka halkaisija on noin 20 cm, kierrosten lukumäärä on enintään kaksi. Ruuvin loppuun asti hitsataan teräksiset teräleikkurit (kalastusporan periaatteella).

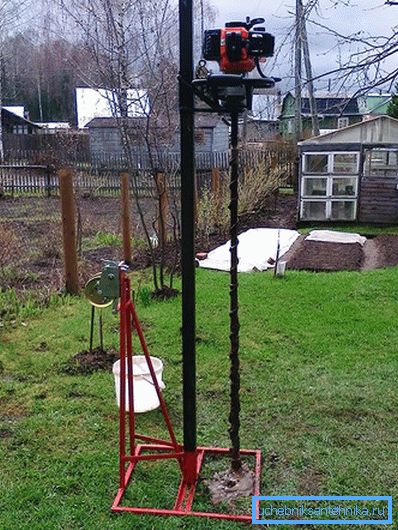

Ruuvin helpommin pyörittämiseksi sinun täytyy hitsata toinen putkikappale noin 1,5 m ja sisäkierre. Tee on ruuvattu kokoon 1–1,5 metrin pituiseen kokoontaitettavaan tankoon, joka voidaan suorittaa joko käsin tai sähkömoottorilla. Jos haluat porata manuaalisesti, niin jokaisen ruuvin kolmen kierron jälkeen se on otettava rotujen puhdistukseen. Toista toimenpide, kunnes syvyys on yhtä suuri kuin sauvan pituus, minkä jälkeen se on pidennettävä. Sauvojen kytkentä suoritetaan kierteisillä kytkimillä tai nastoilla. Jos kaivon syvyys on yli 8 m, rakenteet on asennettava runkoon. Vinssiä käytetään poraustankojen ja ruuvin poistamiseen.
