Kaivon vesihuollon pumput: järjestetään itsenäinen

Miten järjestetään pysyvä vesihuolto maalaistaloon, jossa on hyvin vesilähde? Mitä elementtejä pitäisi olla putkisto? Mitkä ovat merkit uppopumpun valitsemisesta? Yritetään vastata näihin kysymyksiin.

ohjelma

elementtejä

Aloitetaan luettelo peruselementeistä, joihin pitäisi sisältyä yksinkertaisin vesihuolto kaivosta uppopumpulla.

• Itse pumppu, nostaa vettä kaivon pohjasta ja antaa liiallista painetta vesijärjestelmään.

Selventää: pintapumppuja voidaan periaatteessa käyttää myös esikaupunkien vesihuollon järjestämiseen; kuitenkin syvyys, jolla he voivat nostaa veden, on parhaimmillaan 7-8 metriä. Syynä on fysiikan peruslaki. Putken absoluuttinen tyhjiö pystyy nostamaan vesipatsaan 10 metriä ilmakehän paineessa; todellinen pumppu luo paljon pienemmän tyhjiön.

• Tarkista venttiili pumpun ulostulossa. Se ei salli putken täyttäneen veden virrata takaisin kaivoon.
• Hydrauliakku - säiliö, jossa on elastinen kumikalvo, joka erottaa veden ja ilman osat. Tämä laite kykenee keräämään tietyn määrän vettä samanaikaisesti, mikä aiheuttaa ylikuormituksen piirissä. Mitä suurempi akun tilavuus on, sitä harvemmin pumppu käynnistyy vesihuoltojärjestelmän päivittäisessä käytössä.
• Paineanturi ja rele, joka ohjaa pumpun tehoa.

Hydrauliakkujen ja paineanturin sijasta voit käyttää varastosäiliötä, jossa on veden tasoanturi, joka on nostettu talon ullakolle tai luonnolliselle korkeudelle.

Kapasiteetin avulla voit varastoida enemmän vettä; Tämä ratkaisu ei kuitenkaan ole vikoja.

1. Tyypillinen maalaistalolle puupalkin katto ei ole suunniteltu säiliön luomiseksi useiden satojen kilogrammien kuormitukseen.
2. Piirin pään rajoittaa säiliön korkeus vedenpoistopisteen yläpuolella (tavallisesti 2,5 - 5 metriä). Tämä riittää vain varmistamaan, että ilmastin ja WC-säiliöiden sekoittimet toimivat. Pesukoneiden syöttöventtiilit, hetkellisten vedenlämmittimien paineanturit ja muut laitteet voivat toimia vähintään 0,3 - 0,6 kgf / cm2: n ylipaineella.
3. Suuri veden syöttö pienellä vedellä merkitsee sitä, että vesi alkaa stagnoitua. Kaivossa sitä päivitetään jatkuvasti pohjaveden siirtymisen vuoksi; samassa säiliössä voi alkaa alkaa kukkua.

putket

Optimaalinen ratkaisu vesihuollon asentamiseen kaivosta taloon on puristusliittimissä oleva polyeteeniputki. Argumentit?

Ole hyvä.

• Polyeteeni ei pelkää maaperän siirtymistä ja liikkumista: se on elastinen.
• Joustavuus pidetään negatiivisissa lämpötiloissa. Jos vesi jäätyy putkessa, jääpistoke ei rikkoa sitä, vaan laajentaa sitä vain vähän. Sulatuksen jälkeen putkisto palautuu alkuperäiseen kokoonsa.
• Kiinnitys ei vaadi muita työkaluja kuin siipi. Kaikki varusteet on koottu käsin.

Asennusohjeet

Ei ole liikaa sääntöjä, joita on noudatettava, kun itsenäisiä vesihuoltojärjestelmiä rakennetaan omin käsin.

• Sekä talon ja kaivon välisen putken että kaivon sisääntulon on oltava maanpinnan jäädyttämisen alapuolella.

Vinkki: jos se ei ole jostain syystä mahdollista, putki on pakattu lämpöeristävään kuoreen, jossa on itsesäätyvä lämmityskaapeli.

• Putkilinjan alemmassa kohdassa on toivottavaa aikaansaada jäteventtiili sen täydelliseen tyhjennykseen. Ohje on merkityksellinen ennen kaikkea niille taloille, joita ei ole lämmitetty ympäri talvea.
• Kaivo on suljettu rosoista ja eristetty jäätymisen estämiseksi.

Paineanturi kalibroidaan siten, että pumppu käynnistyy H / 10 + 1 kgf / cm2: n paineella. Vesihuoltojärjestelmän ylemmän pisteen korkeus suhteessa anturiin metreissä otetaan H: ksi. Pumpun sammutuspaine on 1,5-2 kgf / cm2 enemmän.

Pumppu ripustetaan noin metrin etäisyydellä kaivon pohjasta. Tällöin se ei ime mudaa ja hiekkaa.

Kaivon pohjassa suodatin on järjestetty useista hiekka- ja raekerroksista. Mudainen pohja on lisäksi peitetty levyn suojuksella. Rakentamisen kannalta on parempi käyttää märehtiä lehtikuusi.

Pumpun valinta

Mikä on vedenalainen pumppu upotuksessa?

Aluksi laadimme pumpun tehtävät.

1. Sen tulisi vaatia minimaalista huoltoa ja niillä on oltava suurin huollon aika.
2. Hän kuljettaa puhdasta vettä vähimmäismäärällä suspendoitua ainetta.

Siirrymme nyt pumppuihin. Niistä on vain kolme markkina-aluetta, joka kiinnostaa meitä.

Kalvo (tärinä)

Sen rakenne perustuu työkammioon, jossa on pari palautusventtiiliä, solenoidi, jossa on jousikuormitettu ferromagneettinen ydin, ja yksi tai kaksi elastista kalvoa.

Miten tämä järjestelmä toimii?

1. Solenoidi on virtaa.
2. Induktori tuottaa sähkömagneettisen kentän, joka ohjaa ytimen yhdessä siihen kiinnitetyn kalvon kanssa. Kalvo aiheuttaa liiallista painetta työkammioon; ylimääräinen vesi pakotetaan poistoaukkoon avoimen venttiilin kautta. Toinen venttiili - suljettu - estää veden siirtymisen tuloputkeen.
3. Kun teho on poistettu solenoidista, jousi palauttaa sen alkuperäiseen asentoonsa. Tällöin palautusventtiilien asento on peruutettu siten, että vettä ei vedetä ulos poistoaukosta, vaan tuloputkesta.
4. Sykli toistuu.

Värähtelypumpun tärkein etu on alhainen hinta kohtuullisella suorituskyvyllä ja hyvä pää. Esitämme membraanivirran ominaisuuksia, jotka ovat melko laajalti levinneet post-neuvostoliitossa.

Huono uutinen on se, että tämän laitteen, kuten kaikkien kalvopumppujen, käyttäminen ei ole täysin sopiva.

• Korjausikä on rajoitettu yhdestä kahteen vuoteen. Elastiset kalvot muuttuvat mekaanisesti jokaisessa työkierrossa; värähtelyn taajuudella, joka on noin 100 Hz, ei ole yllättävää, että jonkin ajan kuluttua ne tarvitsevat vaihdon.
• Tärinä johtaa kuopan kiihdytykseen.
• Lopuksi 400 litraa tunnissa voi riittää vain vähäisellä tyhjennyksellä ja erittäin tilavalla vesisäiliöllä.

pyörre

Vorteksipumpun perusta on keskipakopyörä, jonka väliin jää vähimmäiskorkeus (pumppukotelo). Kun juoksupyörä pyörii sen kehällä, syntyy merkittävä ylipaine; pitkin akselia, tapahtuu harvinaista. Riittää, kun liität tulo- ja poistosuuttimet kotelon vastaaviin kohtiin, jotta voidaan järjestää vakaa ja nopea pumppaus vettä.

Swirl-järjestelmä:

1. Tarjoaa korkean suorituskyvyn suurilla paine- ja vaatimattomilla pumpun mitoilla.

Tärkeää: kaivon tapauksessa mitat - mahdollisen ostajan korkeus ja halkaisija eivät ole ratkaisevia.

1. Tee laite erittäin herkäksi epäpuhtauksien määrälle ja koolle. Vorteksipumpun normi ei ole enempää kuin 30 grammaa suspensioita kuutiometriä vettä kohti. Tämän määrän ylittäminen nopeuttaa mekaanikoiden kulumista, mikä vähentää pään ja suorituskykyä.

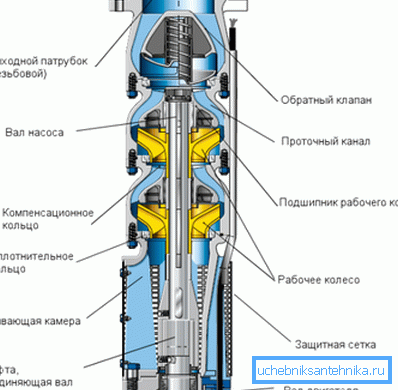

Monivaiheinen keskipako

Aluksi kehitettiin kuoppiin keskipakopumppupumppujärjestelmä: niissä on ongelmallista saada suuri päätehäviö rajoitetun halkaisijan vuoksi. Se on kuitenkin paras ratkaisu kaivolle.

Perusajatuksena on, että yhdellä yhden sähkömoottorin pyörittämällä akselilla on useita juoksupyöriä. Niiden ja kehon välillä on melko suuri aukko, joka tekee laitteesta epäherkän suurelle määrälle suspensioita.

Tähän liittyvä ongelma - väistämätön paineen lasku - ratkaistaan ​​yksinkertaisesti ja tyylikkäästi: kaikkien juoksupyörien kammiot (diffuusorit) on kytketty sarjaan kotelon liikkeiden kanssa. Tämän seurauksena kaikkien juoksupyörien muodostama pää lasketaan miinus pumpun hydraulisen vastuksen pienet häviöt.

Pää ja suorituskyky

Pumpun pään tulisi olla 30 metriä suurempi kuin sen ja veden syöttöjärjestelmän yläpisteen välinen ero. Jos pumppu upotetaan 12 metriin ja talon vesihuollon yläosa sijaitsee 4 metrin korkeudella maanpinnan yläpuolella, sinun pitäisi ostaa laite, jonka nimellispaine on 12 + 4 + 30 = 46 m.

Suorituskyky litroina minuutissa lasketaan karkeasti 5 litraa kohti per henkilö. Kolmen perheen osalta se on 3 * 5 = 15 l / min tai 0,9 m3 / tunti.

Palautus: kun vesivoimakapasiteetti kasvaa, pumpun suorituskykyä koskevia vaatimuksia voidaan vähentää merkittävästi.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa suunnittelemaan ja rakentamaan omaa autonomista vesijärjestelmäänsä. Tässä artikkelissa oleva video sisältää aina lisämateriaalia. Onnea!
