Kaivon automatisointi: mitä elementtejä se koostuu ja miksi

Järjestettäessä vesihuoltoa maanalaisilla resursseilla on erittäin tärkeää valita oikea automaatio.

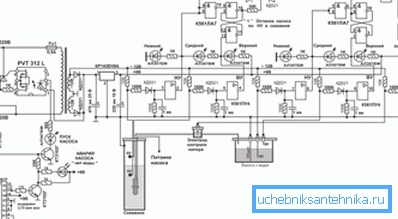

Termillä "kaivojen automatisointi" tarkoitetaan laitteistokokonaisuutta, joka koostuu seuraavista:

• ohjausreleet;
• sähkölaite;
• erilaiset suojajärjestelmät, joiden tarkoituksena on estää moottorin ja itse pumpun vahingoittumisvaara.

Automaattinen pumpun ohjaus

Kaksi yleisimmin käytettyä ohjausjärjestelmää upotettavan pumpun käynnistämiseksi / pysäyttämiseksi ovat:

• varastosäiliössä olevan veden tilavuudesta;
• vesihuollon paineen tasosta.

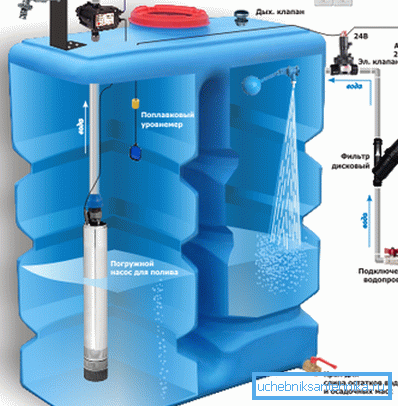

Vesitason seuranta

Tätä järjestelmää käytetään vedenpainelaitteiden uppopumppujen käyttämiseen tai erikoissäiliön täyttämiseen, josta vesi pumpataan kuluttajille lisäpumpulla.

1. Varastosäiliöiden sisällä on asennettu erikoisanturit. Ne valvovat komentoreleiden avulla säiliön alempaa ja ylempää täyttökynnystä. Veden tilavuudesta riippuen releet antavat komentoja pumpun käynnistämiseksi tai pysäyttämiseksi. Anturit voivat olla kelluvia tai elektrodeja. Ensimmäiset ovat vähemmän luotettavia, koska niiden resurssi on pieni.
2. Veden varastointikapasiteetti on varustettava hätävirtauksella, jos se ylivuotaa.

Kiinnitä huomiota! Tämän järjestelmän tärkein etu on pumpun stabiilisuus. Hydrauliikka on vakio, koska nimelliskulutus lasketaan korkeudesta, joka koostuu kaivon syvyydestä, vesitornin korkeudesta ja 1/2 metrin nastasta. Kukin sykli on yhtä suuri kuin säiliön / tornin koko tilavuuden menot, siinä otetaan huomioon nykyisen vesianalyysin kulutus. Moottorin nykimisen vaara estetään, mikä lisää sen käyttöikää.

Paineensäätöpumppu

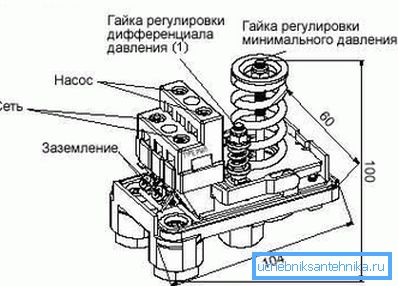

1. Tämän kaavion mukaan pumppua ohjataan releenkomennolla, joka on asennettu putkijohtoon. Se asettaa kaksi arvoa: paine, jolla pumppu käynnistetään tai sammutetaan.
2. Tämä automaattinen vesihuolto kaivosta käytetään useimmiten yksittäisiin kaivoihin, toisin kuin aiemmassa järjestelmässä, joka on tyypillinen kollektiivisille vesijärjestelmille.
3. Yleensä tässä tapauksessa käytetään vastaanottimia (kalvon säiliöitä). Niitä tarvitaan tarvittavan ylikuormituksen säilyttämiseksi järjestelmässä sekä matalien kustannusten ja vedenpoiston kompensoimiseksi.
4. On erittäin tärkeää, että rele määritetään oikein pumpun parametrien ja vastaanottimen äänenvoimakkuuden perusteella. Jotta pumppausyksikkö ei liian usein toiminut, on tarpeen asettaa ylempi ja alempi paineen kynnysarvo pumpun ominaisuuksien keskimääräisen vyöhykkeen perusteella. Arvojen hystereesi on valittava 1,2 bar: sta 2,5: een, kun otetaan huomioon, että pumpun enimmäisarvo alkaa tietystä ajankohdasta.

Tällaisessa järjestelmässä käytettävät painekytkimet on jaettu teollisiin ja kotimaisiin vastaaviin.

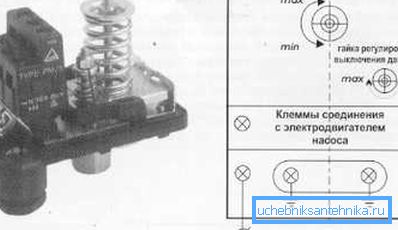

1. Ensimmäiset on varustettu tehokkailla kontaktiryhmillä ja kestävät jopa 16 ampeerin virran. Niissä ei kuitenkaan ole säätöasteikoa, joka osoittaa säätöpaineen painealueen.
2. Siksi tällaisten releiden asettamiseen tarvitaan painemittari.
3. Tällaisten laitteiden etuna kuoppaan on mahdollisuus käyttää tehonsähköpiirissä pumpun suoraa ohjausta varten. Lisäksi teollisilla laitteilla on korkea luotettavuus ja tarkkuus.
4. Huonot puolet - alhainen viritystarkkuus ja alhainen käyttöikä johtuvat voimakkaiden sisäänvirtausvirtojen vaikutuksesta. Laitteissa on pienjännitekoskettimet, ne on vaihdettava ulkoisen käynnistimen kautta.

Ohjeessa vaaditaan pumpun käyttöä yhdessä teollisen tyyppisen releen kanssa, jotta voidaan käyttää ohjauskaappeja, joissa on lisälaitteita tai ilman niitä.

Kotitalousreleen asentaminen riittää, kun pumppu kytketään suoraan kosketusryhmiensä avulla sähköverkkoon. Laitteen yksinkertainen muotoilu ja alhainen hinta tekevät siitä suositun ostajien keskuudessa.

Kiinnitä huomiota! Tämä säästö on kuitenkin tasaantunut releen vaihtamiseen liittyvillä lisäkustannuksilla, jotka eivät eroa kestävyydestä. Lisäksi, vaikka laitat uuden laitteen omin käsin, tuskin pystyt palauttamaan tarvittavat asetukset ja testaamaan toimintaa.

Pumpun suojalaitteet

Porausreiän pumpun vikojen tärkeimmät syyt ovat:

• niiden toiminta alennetussa / lisääntyneessä jännitteessä sähköverkossa;
• moottorin ylikuormitus;
• heidän työtään tyhjäkäynnillä, toisin sanoen - ilman vettä.

Turvallisuustekniikat

1. Paras tapa tehdä pumpun tehon laatu on käyttää AC-jännitteen stabilointiaineita.. Automaattiseen porausaukkoon kuuluu usein jännitteenohjausrele. Se sammuttaa pumpun, kun jännite putoaa ja säätää epäsymmetriaa ja vaihesekvenssiä kolmivaihemoottoreissa.

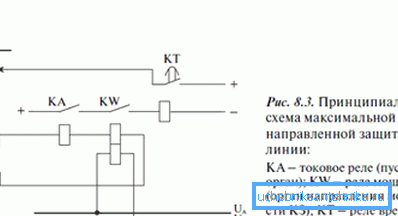

1. Moottorin ylikuormitus on suojattu lämpö (nykyinen) releillä. Ne sammuttavat laitteen, kun asetettu virta on saavutettu. On tärkeää, että tällaisen releen asetusten vaihtelu vastaa pumpun virran nimellisarvoa.
2. Käyttämättömistä pumpuista suojataan kahdella menetelmällä. Suoraan - säiliön / tornin vesimäärän avulla käyttäen elektrodi- tai float-antureita. Epäsuorasti - virran suuruuden tai sähkömoottorin virran vaiheiden ja jännitteen muutoksen avulla releellä.

Epäsuora epäsuora suoja on sen toissijainen luonne. Ohjausrele reagoi vain, kun laakerit ja läpivirtausyksikkö on jo jätetty ilman vettä, joka jäähdyttää ja voitelee ne.

Kun pumpun kapasiteetti on korkeampi kuin kaivon veloitus, tämä tapahtuu useita kertoja päivässä. Tämä vähentää vedenalaisen pumpun käyttöikää. Siksi on toivottavaa laittaa elektrodilaite äänenvoimakkuuden säätämiseksi. Se mahdollistaa pumpun sammuttamisen ennen onnettomuuden tapahtumista.

Suojalaitteiden tyypit

Pumpun suojaamiseksi ja ohjaamiseksi voidaan käyttää erilaisia ​​laitteiden tyyppejä ja yhdistelmiä.

Ne on jaettu kolmeen ryhmään:

• suojalaitteet, jotka perustuvat QA-50B- tai QA-60C-piirilevyihin;
• releen ohjausyksiköt;
• mikroprosessoripohjaiset laitteet.

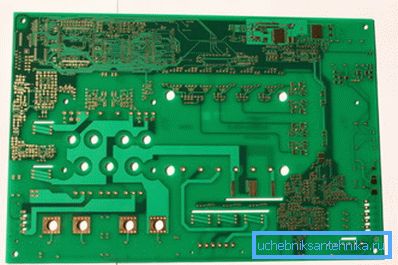

PCB-pohjaiset laitteet ovat rakenteellisesti ja toiminnallisesti täydellisiä laitteita.

1. Ne edellyttävät ulkoisen laitteen kytkemistä: pumppu itse, usein käynnistimen (magneettinen), painekytkimen, tasoantureiden jne. Kautta.
2. Niissä on laaja valikoima säädettäviä vaihtoehtoja ja parametreja: virran (lämpö) suojaus, jännitepiikkien kompensointi, joutokäyntinopeuden säätö ja moottorin kuormitus jne.
3. On huomattava, että laitteen täydellisyyden vuoksi ei ole mahdollista muuttaa sen toiminnan logiikkaa.
4. Lisäksi malleissa ei usein ole mahdollisuutta muuttaa vastearvoja joissakin parametreissa. Jos kortti epäonnistuu, sinun on muutettava kaikki. Hinta on lähes sama kuin uuden laitteen ostaminen.

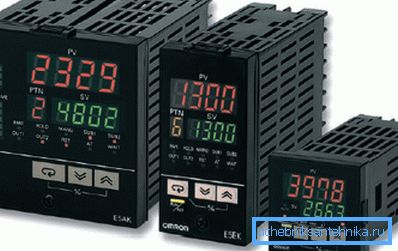

Releen automaatio on hyvin erilainen. Tämä voi olla yksinkertaisin laite ja kaapit, joissa on laitteita, jotka säätelevät useiden pumppujen toimintaa.

Tällaisten laitteiden edut:

• suhteellinen luotettavuus ja suunnittelun yksinkertaisuus;
• Nopea ja helppo päivitys ei-normaalikäyttöön;
• jos jokin laitteen osa katkeaa, vain se muuttuu.

Laitteet, jotka säätelevät mikroprosessoriohjaimiin perustuvien pumppujen toimintaa ja suojausta, ovat moderneimpia ja monimutkaisimpia.

Ne tarjoavat mahdollisuuden hallita seuraavia yksikön toiminnan parametreja:

• vastuksen määrä sen eristämiseen;
• moottorin lämpötila;
• vuorottelu- ja vaiheen epäsymmetria;
• kompensoi alhainen / korkea jännite;
• suojaa moottoria ylikuormituksesta ja joutokäynnistä;
• antaa mahdollisuuden ottaa huomioon laitteen aika ja tässä tapauksessa kulutetun energian määrä.

johtopäätös

Tällä hetkellä sekä yksilöllisten että kollektiivisten kaivojen toimintaa on vaikea kuvitella ilman toimivaa ja suojaavaa automaatiota. Se mahdollistaa vesihuollon tehokkuuden parantamisen ja tässä prosessissa käytettävien laitteiden kestävyyden. Tutustu tässä artikkelissa julkaistuun videoon. Se sisältää paljon hyödyllistä tietoa.
