Kaivojen ydin, liete ja kotelo

Kun otetaan huomioon erittäin suuret kuormat, jotka ovat mahdollisia arteesiveden uuttamisen ja toimittamisen aikana, sekä itse poraustekniikka, kaivojen teräsrunkoa käytetään pääsääntöisesti vesipylvään tynnyrinä. Niiden lisäksi käytetään pylväs- ja lieteosia, mutta kaikki tämä materiaali palvelee edelleen yhtä tarkoitusta. Alla puhumme tästä yksityiskohtaisemmin, ja myös täydennyksenä, katso tämän artikkelin aihekohtaista videota.

putket

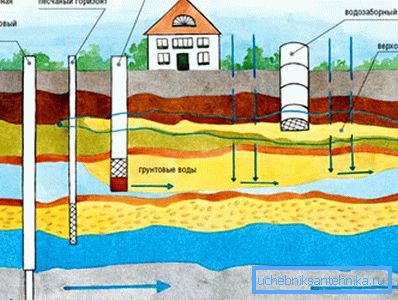

Huom. On pidettävä mielessä, että kaikki levinneisyys ei ole arteesia, vaan vain se, joka saavuttaa kalkkikiven vesikerroksen, ja kaikki muu, vähemmän syvä, tehdään hiekalle. Tämän yhteydessä kotelon pituus ja halkaisija kaivojen osalta muuttuu, koska eri syvyydessä ja kuormituksissa on erilaisia.

luokitus

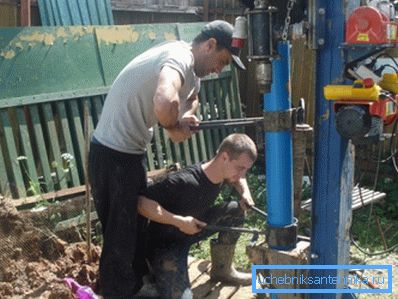

• Ensinnäkin, ymmärtäkäämme, mitä hyvin kotelo on, jotta saat paremman käsityksen muiden poraukseen käytettävien tyyppien tarkoituksesta. Niinpä kotelo pyrkii kiinnittämään itse tunkeutumisen seinämiin ja eristämään porauksen aikana muodostunut vesivaru. Kiinnittämiseksi toisiinsa käytetään kolmea tyyppistä telakointia - nippeli, tarttumaton ja kytkentäliitäntä (kun komponentit ruuvataan toisiinsa).
• Kaivon ydin ja kotelo ulkonäöltään ja tekniset parametrit ovat käytännöllisesti katsoen samat, mutta niillä on eri tarkoitukset lähteen järjestämisessä. Kolonnia käytetään ytimen ytimen vastaanottimen valintaan ja kuljettamiseen, ja itse porausta kutsutaan ytimeksi. Tässä tapauksessa etuna on se, että tunkeutuminen suoritetaan minimaalisesti tuhoamalla kalliot seinillä, mikä helpottaa sen lisäasennusta ja toimintaa.

Huom. Edellä esitetyn perusteella pylvään määritelmä kerrosten kulun aikana on ytimen nostin. Kotelon määritelmä viittaa kuitenkin samaan elementtiin, mutta sen toimintaan.

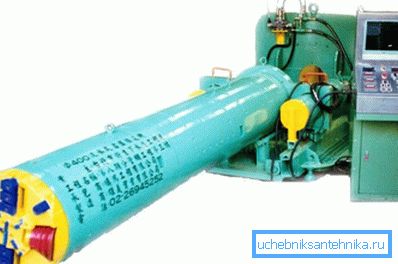

• Tällainen järjestely, kuten edellä olevassa kuvassa, on putki, joka on kytketty ylhäältä, mutta jossa on sivureiät. Se on suunniteltu suojaamaan pumppua likaantumiselta siihen (suuret ja pienet kiinteät hiukkaset maasta).

Tekniset tiedot

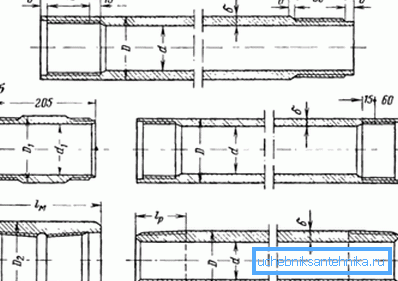

GOST 6238-77: n (UDC 622.245.1: 006.354) mukaan kaivon metallikoteloa voidaan käyttää pääasiassa ydinporaukseen ja sisäinen trapetsikierre leikataan sen päätteissä 4 mm: n vakiopituudella. Kuten jo mainitsimme, niiden pituus on hyvin erilainen ja voi olla 1,5 - 6 m, mutta se riippuu myös sen poikkileikkauksesta. Telakointi tapahtuu nännin avulla, joka on molemmilta puolilta identtinen ulkoinen kierre (ks. Myös artikkeli Liiketoimintasuunnitelma: kaivojen poraaminen kaupallisesti).

Sellaisissa tilanteissa, joissa tarvitaan pieni osapäällyste, käytetään ei-tarttuvia metalliputkia, joiden toisessa päässä on sisäkierteet ja toisessa päässä ulkoiset kierteet ovat edelleen saman vakiopituuden ollessa 4 mm.

Materiaalin seinien pienen lujuuden vuoksi niitä käytetään pääasiassa hiekan kuoppien kotelointiin, ts. Missä on mahdollista tunkeutua minimisyvyyteen. Tällainen laite on jonkin verran halvempi komponenttien säästämisen takia, koska tässä kokoonpanossa ei ole nippaa.

Huom. Runkoelementit, joissa on nippeli ja ei-kiinni kierteinen liitos, on valmistettu teräksestä, jossa lujuusryhmä on merkitty M, K ja D GOST 6238-77 ohjeiden mukaisesti.

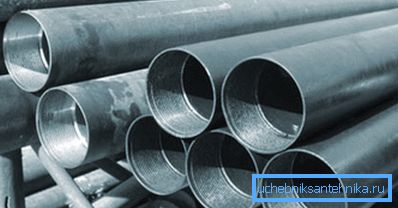

Kaasun tuottamiseen ja veden poraamiseen pyörimis- ja isku-mekaanisen porauksen aikana käytetään toista, kolmatta tyyppiä, se on teräskotelo kaivolle, jossa on kytkentäliitäntä. GOST 632-80: n (OKP 13-2100) mukaan tuotantoon käytetään teräs, jonka lujuusryhmät C, D, K, E, L, M ja P on, ja päissä on ulkoinen oikea kartiomainen kierre, vain tässä piste on jo 3,175 mm.

Langan suippo, jossa kuopan kotelon halkaisija on 114 - 168 mm, eli pieni osa, on 1/32 ja jos halkaisija on suurempi kuin aikaisemmin määritelty, kartio on 1/16 - kaksi kertaa pienempi.

Kytkimissä on identtinen kierre, mutta jo sisäinen, sinkkipinnoitteella korroosiota vastaan. Komponenttien pituus tällaisella liitännällä vaihtelee 9,5: stä 13 metriin, jolloin ulkoinen kierre on peitetty turvallisuuden vuoksi maalilla.

GOST 10706-76 (ST SEV 489-27) -standardin mukaisille kotelokanaville, joiden läpimitta on suuri, käytetään terästä 426 - 1420 mm: n osuudella. Kolonnin kokoonpano (liitos) suoritetaan hitsaamalla.

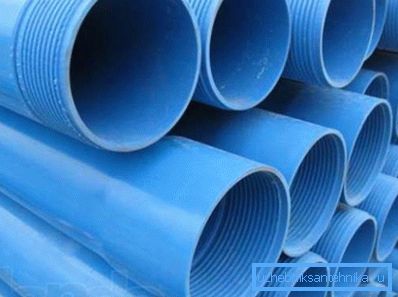

Lisäksi muovia (polyeteeniä, polyvinyylikloridia, polypropeenia) sekä lasikuitua käytetään seinien kiinnittämiseen tunkeutumisen aikana. Tällaiset materiaalit ovat erityisen suosittuja kosteutta kyllästyneissä maaperissä eli teräksen aggressiivisessa ympäristössä. Aiemmin (ja jotkut tekevät sitä nyt), käytettiin asbestisementtiä, mutta tällainen koostumus on haitallista terveydelle, ja on parempi olla käyttämättä sitä.

Erityistapauksissa käytetään kaksinkertaista koteloa - metallin päällä ja muovia, mutta tällaisen hankkeen hinta on varsin korkea ja korkean hinnan vuoksi sitä käytetään erittäin harvoin.

johtopäätös

Eri geometristen parametrien (pituus ja leveys) koteloputkia voi ostaa helposti rautakaupoista sekä porareikistä. Mutta älä unohda, että ilman lupaa voit siirtyä enintään 80 metrin syvyyteen (ks. Myös artikkeli ”No maalaistalossa”).
