Kaivojen vesihuoltojärjestelmä: useita vaihtoehtoja kaikissa

Vaikuttaa siltä, ​​että erittäin vakava yritys on kaivaa hyvin ja varmistaa sen normaali toiminta. Tarvitaan paljon työtä. Mutta tämä on vain, ja se on "kukkia". ”Marjat” on todellinen työ, se alkaa vasta myöhemmin, kun aloitat vesihuollon suunnitelman toteuttamisen, täällä tarvitaan todellisia taitoja ja tiettyjä kustannuksia.

Tärkeimmät kohdat

Jos tällaista työtä ei ole ennakolta ennakoitu, se on tuomittu vakaviin vaikeuksiin täytäntöönpanossa:

• ensiksi, koko vesihuollon järjestelmä on harkittava etukäteen jopa talon suunnitteluvaiheessa;
• toiseksi, Tämä järjestelmä on yhdistettävä jo määritettyyn kaivon kaivoon;
• kolmanneksi, kaivoa luotaessa on tarpeen antaa kaivo kaivon seinään, joka sitten menee taloon; on pidettävä mielessä, että poistamisen ja tiivisteen on välttämättä oltava kylmän vuoden aikana maaperän jäätymisen alapuolella, ja tämä on toinen pieni tutkimus.

Jos kaikki nämä vivahteet on harkittu ja toteutettu huolellisesti, hankkeen toteutus on paljon yksinkertaisempi, ja yksinkertaisessa versiossa se näyttää kuvassa "A":

• 1 - kaivossa on suodatin, jossa on sisäänrakennettu tai ulkoinen venttiili;
• 2 - putkilinjan poistoaukot kaivosta; suosittelemme, että kiinnität huomiota tuotoksen tiivistämisen täydelliseen laatuun;
• 3 - kaivon yläosan eristys; se ei välttämättä ole pakollinen, mutta erittäin suositeltava osa koko rakennetta;
• 4 - koko ulomman putkiosan eristys; se on erittäin tärkeää, eikä missään tapauksessa suositella sitä laiminlyödä;
• 5 - rakennuksessa jo olevat pumppauslaitteet; Huomaa, että tämä on tämän järjestelmän piirre, usein pumppu asennetaan itse kuoppaan, mikä näkyy selvästi alla olevissa kaavioissa.

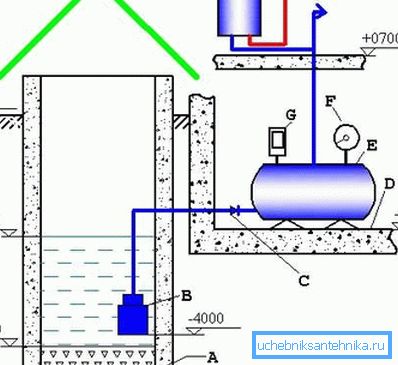

Järjestelmä on monimutkaisempi erittäin tärkeällä lisäyksellä

Suoraa veden pumppausta suoraan talon vesijärjestelmään ei suositella, on tarpeen asentaa 40–60 litran säiliön muodossa oleva veden kerääjä, joka muun muassa antaa talolle virtaa odottamattomien tilanteiden varalta.

Tällaisella säiliöjärjestelmällä voi olla seuraavat osat:

• A - sora, joka on paras - pii, joka on erinomainen luonnollinen suodatin;
• B - uppopumppu; tässä pumppu on suoraan kaivossa, toisin kuin edellisessä kaaviossa;
• C - takaiskuventtiili; mutta tämä elementti on peräisin kaivosta;
• D - koko järjestelmä on rakennettu kolmelle tasolle: kaivo - talon kellari - huone itse; täällä ”D” on kellarin kerros;

• E - vesisäiliö;
• F - painemittari - olennainen osa painekontrollia;
• G-painekytkin - ja tämä on jo välttämätöntä syöttöjärjestelmän hätäpysäytykselle, mikäli suurin mahdollinen häviö tai paineen voimakas nousu;
• H - vedenlämmitin, järjestelmän elementti jo kuluttajalla.

Hyvä neuvonta! Järjestelmää suunniteltaessa kannattaa harkita esitetyn kaavion hyödyllistä ominaisuutta säiliöllä - tässä ovat kaikkien elementtien sijoittelun tasot. Niinpä on selvää, että kaivon syvyys on 6 metriä, soran kerros pohjassa on 50 cm, ylhäältä vedelle 3 metriä ja kellarin lattia on 2,5 metrin syvyydessä.

Kiinnitämme erityistä huomiota - pumppu on 1,5 metrin päässä sorasta - tämä on melko paljon, pumpun normaaliin toimintaan suosittelemme asentamaan sen 70-80 cm: n korkeudelle pohjasta.

Edistyneet järjestelmät kaikissa tilanteissa

Ensinnäkin harkitse järjestelmää, jossa suhtautuu hyvin huolellisesti toimitetun veden puhtauteen, ja tämä on aina tervetullutta. Siinä on kuitenkin yksi haittapuoli, joka saattaa tuntua merkittävältä.

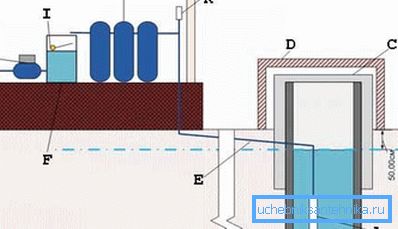

Kolmivaiheinen puhdistuspiiri

Esitetään toinen vesihuollon vaihtoehto, joka koostuu seuraavista:

• A - upotettava pumppu;
• B - tässä on pohjaveden taso;
• C - kaivon eristys; usein käytetään vaahtolevyn senttimetrejä 10: ssä;
• D - kaivon kaivo suojaamaan roskat ja sade;
• E - putkisto lämmityslangalla 100 W; erittäin tärkeä, mutta myös kallis osa järjestelmää, kun otetaan huomioon sähkön kustannukset jatkuvasta lämmityksestä lokakuusta huhtikuuhun;

• F - vesisäiliö;
• G - toinen, jo tehokkaampi pumppu täysimittaisen pumppausaseman muodossa;
• H - kosketa kuluttajaa;
• I - uimamekanismi uppopumpun toiminnan ohjaamiseksi; huomaa, että pumpun toimintaa seurataan paineella järjestelmässä, mutta vesisäiliössä säiliössä; kun säiliön taso saavuttaa raja-arvon, kaivossa oleva pumppu lakkaa toimimasta;
• J - vedenpuhdistusjärjestelmä; Itse asiassa vain monivaiheiset järjestelmät antavat todellisen vedenpuhdistustehon, jossa jokainen vaihe vastaa sen tehtävistä saattaa vesi järjestykseen;
• K - takaiskuventtiili.

Kohdistetaan seuraavat näkökohdat esitetyn järjestelmän epäkohtiin:

• Voit porata hyvin kaivon paikalleen, jotta saat vettä paikalleen;

• mutta hyvä ja kannattava hyvin - sinulla on pääsy veteen koko ajan ja omin käsin; voit toimittaa taloon vettä joko putkilinjan kautta tai ylhäältä katsottuna, jota kutsutaan "vanhalla tavalla" - ämpäri; tämä mahdollisuus itsessään on erittäin hyödyllistä lähteä;
• esitetystä järjestelmästä tämä mahdollisuus on jätetty pois, koska ylhäältä päin oleva aukko on kokonaan suljettu; Tämä olisi tunnustettava järjestelmän vähäisenä haittana.

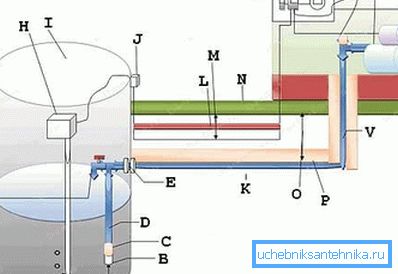

Keskitymme suojeluun

Kaikkien vesihuollon osien suojeleminen jäätymiseltä kaivosta toimitettaessa on erittäin tärkeää.

Seuraava järjestelmä voi toimia tässä esimerkkinä:

• A - etäisyys suodattimesta ei saa olla pienempi kuin 50 cm;
• B - siivilä suodatin;
• C - takaiskuventtiili;
• D - putki;
• E - huolellisesti suljettu poistuminen kaivosta;
• F - tee ja vedenpoistoventtiili suojamekanismin osana;

Hyvä neuvonta! Veden turvallinen tyhjennys järjestelmästä on erittäin tärkeää, mutta usein se suoritetaan yläkerrassa, lähellä kaivoa. Jos valitset tämän vaihtoehdon, suosittelemme, että vedätte niin hyvin kuin mahdollista kaivosta, ja varovasti varustettu suojaava savilukko kaivon ympärillä.

• G - eristyslevyt; ehkä lämpeneminen tässä paikassa on kohtuuton suojaus;
• H - kompressori, jossa on ilmastus; suojaelementti tunkeutui järjestelmään myös täällä - veden ilmastus, happipitoisuus, yksi tehokkaimmista menetelmistä sen puhdistamiseksi epäpuhtauksien hapettamalla, ennen kaikkea metalleista; hapetus kerätään alla sakan muodossa, joka on kerättävä;
• Minä - hyvin;

• J - sähköisen ohjausjärjestelmän liitäntä - tehtävät vaativat;
• K - lämmitetty putki;
• L - sähkökaapelin suojaus;
• M - kaapeli asetetaan 50 - 70 cm: n syvyyteen;
• O on maaperän jäätymisen syvyys; Havaitsemme järjestelmän puuttumisen - putki on asetettava 20-30 cm alle jäädytystason;
• P - eristys; käytännön mukaan näin järjestetty lämmöneristys ei anna toivottua vaikutusta, on parempi lämmittää putki suoraan;
• Q - automaattinen sammutusjärjestelmä 6–10 ampeeria kohti;
• R on sammutusjärjestelmän elementti jo 25 A: ssa;
• S - lämmityskaapeli;
• T - pumppausasema;
• V-putki; suositeltu halkaisija - 32 mm;
• U - maadoitus, jota ei pidä koskaan unohtaa.

Uppopumpun sijoittamisen ongelman ratkaiseminen

Asianmukainen sijoittaminen upotettavan pumpun kaivoon auttaa varmistamaan oikean vesipaineen ja sen laadun. Kun puhutaan asianmukaisesta sijoittelusta, tarkoitamme pumpun etäisyyttä kaivon pohjaan - sen pitäisi olla vähintään 50 cm ja mieluiten 60-70.

Jos pumppu asetetaan alemmaksi, se nostaa pohjasta sedimenttejä, jotka virtaavat putkistoon ja heikentävät siten veden laatua.

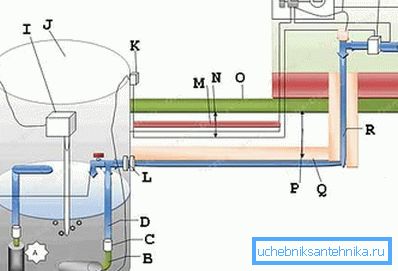

Alla oleva kaavio esittää kaksi vaihtoehtoa upotettavan pumpun sijoittamiseksi:

• Ja - vertikaalinen sijoittelu, kun vesipitoisuus kaivossa ja itse pumpun mitat sallivat tämän, suosituin sijoitus;
• B - vaakasuora sijoitus; tätä käytetään vain silloin, kun kaivossa on vesipulaa, ja kehittäjien määrittelemää etäisyyttä 15 cm: n alapuolelle on pidettävä mahdottomana hyväksyä, mutta siihen ei usein ole mitään. On olemassa yksi johtopäätös - todennäköisimmin ensisijainen tuleva vesi tulee olemaan mutdied ja sinun on asennettava lisää suodattimia.

Järjestelmän osatekijät ovat:

• A - tämä on 15 cm: n ongelmallinen etäisyys;
• B - tässä tilanteessa on käytettävä 1 tuuman joustavaa letkua;
• C - takaiskuventtiili;
• D - 32 mm putkisto;
• E - 50 cm: n etäisyys on jo normaali;
• F - tee ja turvaventtiili;
• G - eristys;
• H - sähköpistoke - sähköä käytettäessä aina ulkona on ongelmia ympäristön suojelemiseksi;

• I - ilmastin, kompressori;
• J - hyvin;
• K-liitin;
• L - poistuminen kaivosta, yhteyksien laatu ei saa aiheuttaa valituksia;
• M - kaapelin suojaus;
• O - itse kaapeli, jota suositellaan asennettavaksi 50–70 cm: n syvyyteen, mutta joka vastaa tätä tasoa maaperän jäätymisen syvyyteen;
• P on pakastussyvyys;
• Q - eristys;
• R - 32 mm putkisto;
• S - maadoitus;
• T - automaattinen korkki 3-6 A: lle;
• V - tulppa 25 A;
• U - lämmityskaapeli;
• W - painekytkin.

Älä unohda taloa

Emme unohda loppujen lopuksi sitä, miksi koko melu alkoi - kotitalouksien vesihuollon vuoksi.

Alla on kaavio, joka paljastaa ns. Kuluttajapuolen yhteyden vivahteet:

• 1 - tyhjennysventtiili, joka on sijoitettava suodatin- ja pumppausaseman alle, virheen hinta on yksinkertainen - alhainen tai ei lainkaan vesipaine;
• 2 - kolminkertainen poistuminen karkeasta suodattimesta;
• 3 - karkea suodatin;
• 4 - ruostumattomasta teräksestä valmistettu putki 1 tuuman paksu ja 15-20 cm pitkä;
• 5 - hydroakku;
• 6 - moottori ja pumppu, jossa on vähennysventtiili;
• 7 - painekytkin painemittarilla;
• 8 - nosturi, ylöspäin;
• 9 - venttiiliin sijoitetun suppilon on oltava pumpun poistumispisteen yläpuolella;
• 10 - kosketa, jonka avulla voit estää linjan lämmittimestä;

• 11 - hieno suodatin painemittarilla ja tyhjennysventtiilillä;
• 12 - tyhjennysventtiili; Kiinnitä huomiota tähän piiriin - varokkeiden käyttö hätätilanteissa - tyhjennysventtiilit, erittäin hyödyllinen ja tärkeä;
• 13 - paineenalennusventtiili;
• 14 - tyhjennysventtiili, sen tarkoitus - järjestelmän vapautuminen ennen kylmän sään alkamista;
• 15 - imuletkut;
• 16 - poistuminen ruostumattomasta teräksestä maanpinnan jäädyttämisen alapuolella;
• 17 - ilmanpoistoventtiili;
• 18 - kuuma ja kylmä vesi;
• 19 - takaiskuventtiili;
• 20 - 50 litraa kattilaa;
• 21 - veden tyhjentäminen järjestelmästä.

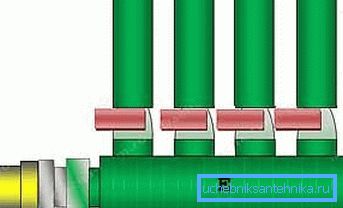

Kylmän veden kerääjä

Mikä tahansa vesijärjestelmä - liittimien ja keräilijöiden massa. Alla on esimerkki keräilijästä kylmän veden jakelua varten.

Kuuman veden kerääjä voi näyttää samalla tavalla:

• A - pesuallas;
• B - suihkusekoittimeen;
• C - wc: hen ja pesukoneeseen;

• D - keittiöön;
• E - 32 mm: n keräysputki (25 mahdollista);
• F - linja suodattimesta;
• G - edelleen lämmittimeen.

Jakoputki on esitetty neljässä pistorasiassa, vaikka voit tietysti lisätä niiden määrää harkintasi mukaan, unohtamatta vain vastaavaa syöttöpaineen nousua.

tulokset

Kyllä, elämä alkaa vain, kun olet suorittanut työn hyvin. Nyt minun on todistettava perheelleni, että heidän ei tarvitse juosta veden jälkeen koko ajan ulkona. Tehdäkseen tämän, ja me kuljemme hyvin täysimittaisen vesihuoltojärjestelmän, joka vaatii suurta harkintaa ja työtä.

Varmista, että katsot tämän artikkelin videota, se voi auttaa sinua valitsemaan tarvittavan järjestelmän ottaen huomioon mieltymykset ja käyttöolosuhteet.
