Kaivojen renkaiden mitat - paljon enemmän kuin korkeus ja

04-09-2018
Vesihuolto

Tietenkin voit varustaa kaivon maassa eri tavoin. Mutta kun teollisesti valmistetut teräsbetonirenkaat ovat tulleet niin helposti saataviksi, se vain viittaa siihen, että käytät niitä. Ainoastaan ​​selvittää, mitkä kourujen renkaat ovat valmistajien tarjoamia, ja koordinoida niiden lisätoimia näiden parametrien kanssa.

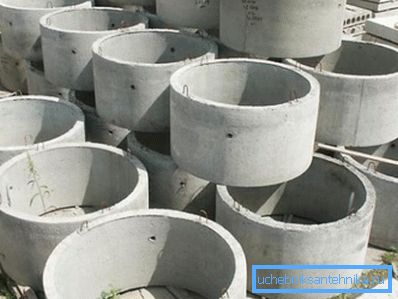

Kaivosrenkaiden tuotanto on jo kauan otettu käyttöön

Tiedot tärkeimmistä

Kaivojen ZhB-renkaiden mitat sisältävät ensinnäkin kolme parametria: korkeus, ulkoiset ja sisäiset halkaisijat

GOST 8020-90: ssa määriteltyjen standardien piiriin kuuluvat paitsi itse renkaiden, myös lattialaattojen tuotanto. Ensinnäkin näiden tuotteiden valmistuksessa käytetyn sementin merkki on säädetty - M200: sta M500: een ja ei vähempään.

Pieni esittely aiheesta

Lisäksi määritellään melko suuren valmistetun tuotteen esittämiseen käytetyt symbolit:

  • KS - Stenovoe - kaivojen kapeille suuille ja työkammioille;
  • KO - Tuki;

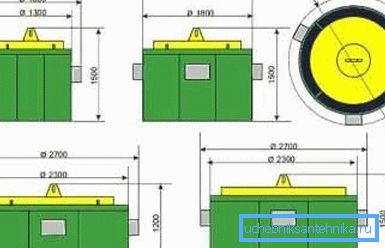

Standardit ovat luonnollisesti kaiken kokoisten renkaiden tuotannon alaisia.
  • KVG - vesi ja kaasu - suositellaan käytettäväksi työkammioina paitsi vesijärjestelmissä myös kaasuputkistoverkoissa;
  • KFK - Fecal Chambersille - nämä ovat suoraan jätevesille;
  • KLK - Storm-viemäriin - kuuluu myös viemäriin.
  • PD tai PN - pohjalevyt ”, joka ei ole erityisen merkityksellinen vesikaivoille;
  • PC tai PP - päällekkäiset levyt - koko alueen lisäksi.

Standardit sisältävät myös yleissopimukset, joissa määritellään kunkin renkaan ominaisuudet.

COP-10-9: n nimitys määrittelee näin:

  • ehdotetun seinämallin halkaisija on 100 cm;
  • korkeus - 90 cm.

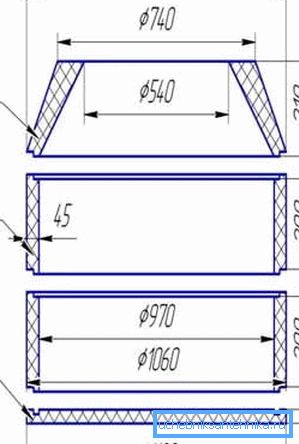

Ohje edellyttää, että kaikenkokoiset muodot riippumatta noudattavat tiukkaa jatkuvuutta.

Parametrien leviäminen on melko suuri:

  • halkaisijat - 70 - 200 cm;
  • korkeus - 10 - 90 cm;
  • tällöin 43 - 1470 kg painosta, kun joko tavallinen kiinnitys soveltuu asennukseen tai tarvitaan kiinteää nosturia.

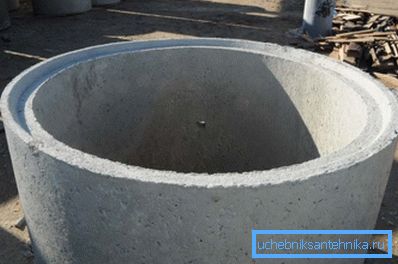

Kuvassa on kehittyneempi muotoilu, suosittelemme tätä ja valitsemme kaivon rakentamisen

Hyvä neuvonta! Jos haluat lisää mukavuutta koko pystysuoran rakenteen rakentamisessa ja et ole tyytyväinen rauta- ja betonituotteiden painoon, suosittelemme, että kiinnität huomiota kaivojen muovivaihtoehtoihin. Niiden lujuuden ja luotettavuuden kannalta ne eivät ole millään tavoin huonommat kuin betonielementit, mutta niillä on suuruusluokkaa pienempi paino ja ne ovat huomattavasti halvempia.

Valikoima ei pääty pelkästään renkaisiin - täällä myös kannet ovat eri muotoja, täällä ja pohjassa

Tietoja tärkeimmistä asioista

Kaikkien kaivojen rakentamisessa käytettyjen mahdollisten osien joukossa renkaat ovat välttämättömiä, joten keskustelu ennen kaikkea niistä.

mitat

Annamme koot helpommista tuotteista vaikeammiksi:

  • CS-7-1:
    • korkeus (mm) - 100;
    • seinän paksuus (mm) - 80;
    • sisähalkaisija (mm) - 70;
    • paino (kg) - 46;
    • hinta (hiero) - 339;

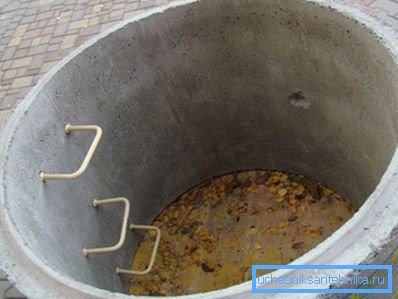

    Kaivojen renkaiden valmistus menee vielä pidemmälle ja tarjoaa sisäisen portaikon ja reiän putkilinjan syöttämiseksi
    • KS-7-1,5: 150/80/700/68/379;
    • KS-7-3: 350/80/700/140/589;
    • KS-7-5: 500/80/700/230/897;
    • KS-7-6: 600/100/700/250/910;
    • KS-7-9: 900/80/700/410/1287;
    • KS-7-10: 1000/80/700/457/1495;
    • KS-10-5: 500/80/1000/320/1259;
    • KS-10-6: 600/80/1000/340/1279;
    • KS-10-9: 900/80/1000/640/1769;
    • KS-12-10: 1000/80/1200/1050/2730;

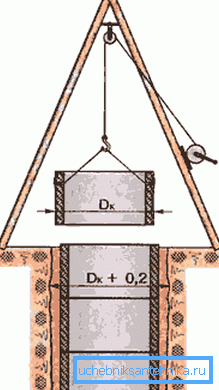

    Tällainen yksinkertainen laite tekee mahdolliseksi tehdä kaiken työn ja tehdä sen itse, huomaa, että kapealla on oltava vähintään 20 cm enemmän.
    • KS-15-6: 600/90/1500/900/2340;
    • KS-15-9: 900/90/1500/1350/3059;
    • KS-20-6: 600/100/2000/1550/3835;
    • KS-20-9: 900/100/2000/2300/4745;
    • CO-6 7: 120/580/600/369.

    Jotkut muistiinpanot

    Kaikki annetut numerot edellyttävät selitystä:

    • Ensinnäkin ilmoitettu hinta on suuntaa-antava ja voi vaihdella 20–30 prosenttia eri alueilla.;
    • Toiseksi tuotteiden suurin mahdollinen korkeus on - 900 mm / 90 cm;
    • Kolmanneksi vähimmäiskorkeus on 100 mm tai vain 10 cm, mikä on erittäin kätevää, kun rakennetaan kaivoja esikaupunkialueilla. - voit aina poimia eri korkeudessa olevia renkaita, jotta ne sopivat kaivettuun kaivoon; Tärkeintä täällä ei ole vain olla väärässä suhteessa ulkoisiin ja sisäisiin halkaisijoihin.
    • Neljänneksi viimeisimmän huomautuksen perusteella päätellään, että kun rakennetaan vesikaivoja, 80 mm: n paksuiset renkaat ja 700 mm: n sisähalkaisija olisivat yleisimpiä, jos halkaisija ei ole hyvin pieni, ja niin, sinun täytyy valita halkaisija 1200 tai 1500, mutta samalla säätää syvennyksen korkeutta.

    Hyvä neuvonta! Kun tarkastellaan hintaluetteloita, kiinnitä huomiota paitsi renkaan renkaiden halkaisijaan myös hintoihin. Ja mikä tärkeintä, täsmentäkää, sisältyykö hintoihin arvonlisävero ja tuotteen toimittaminen asennuspaikkaan - tällaisten painojen osalta tämä on välttämätöntä. Ehdotetussa taulukossa molemmat määrät sisältyvät jo lopulliseen hintaan.

    Oikeasti valittu kaivosrenkaan koko voi yksinkertaistaa ja nopeuttaa suuresti työtä.

    tulokset

    Kaivosrenkaiden halkaisija ja niiden korkeus - ensimmäiset indikaattorit, joita varten valitset nämä tuotteet. Varmista, että tulevaisuuden vaatimukset määritetään hyvin ennen kaivutöiden aloittamista käytettävien renkaiden koon mukaisesti.

    Tältä osin on kiinnitettävä erityistä huomiota vesikerroksen syvyyteen ja paksuuteen ja sovitettava nämä tiedot valittuun korkeuteen. Katso lisää videota tässä artikkelissa, se auttaa sinua tarkemmin navigoimaan ehdotettuihin lukuihin.
