Kaivojen renkaat: ominaisuudet, tekniset tiedot, asennus

Kaivon itserakentaminen on helpompaa ja helpompaa valmistaa raudoitetuilla betonirenkailla. Nämä renkaat ovat tietysti erilaisia, ja haluamme kertoa, mitkä tuotteet on parempi valita, kuinka alentaa renkaat kaivoon ja miten korjata ne sarakkeeseen.

Vahvistetut betonirenkaat

tapaaminen

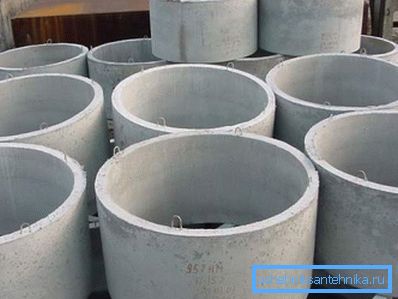

Kaivojen rakentamiseen tarkoitetut raudoitetut betonirenkaat ovat lieriömäisen raskasluokan teräsbetonin tuotteita, joiden sisällä on tyhjyyttä. Yksinkertaisesti sanottuna rengas muistuttaa lyhyttä putken osaa, jonka pituus on suunnilleen sama kuin halkaisija.

Syvennysrengas on tarkoitettu kotelon akselin rakentamiseen:

• viemäri,
• valua,
• näky,
• tai putkisto hyvin
• sekä septisten säiliöiden rakentamiseen,
• eri keräilijöille
• ja muut maanalaiset säiliöt.

Toisin sanoen RC-renkaita käytetään betonirakenteiden rakentamiseen, ja useimmiten nämä ovat pystysuuntaisia ​​pylväitä, jotka koostuvat toistensa päällä olevista tuotteista, jotka on kiinnitetty kiinnikkeisiin, laastiin tai omaan painoonsa.

Useimmin samankaltaisia ​​tuotteita käytetään seuraavien rakenteiden rakentamiseen:

• Kaivot juomaveden tuotantoon. Täällä tarvitsemme korkealaatuisia tuotteita sekä lujuudessa että luotettavuudessa ja koostumuksessa, koska ne ovat kosketuksissa elintarvikkeiden kanssa;
• Viemäreiät. Näiden rakenteiden rakentamiseen on sallittua alentaa laatutuotteita, koska tällaisten säiliöiden syvyys on pieni ja juomaveden kanssa ei ole kosketusta;
• Myrsky- ja tarkastuskaivot. Sama kuin viemäriin;

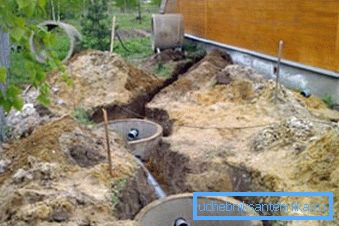

• Septiset säiliöt. Liittymien lujuutta ja luotettavuutta koskevia vaatimuksia on lisääntynyt, koska säiliössä on epäpuhtauksia, joiden tunkeutuminen rakentamisen rajojen yli ei ole hyväksyttävää;
• Myrskyn viemärit ja viemäröinti. Nämä rakenteet ovat korkeat vaatimukset vedenpitävyydelle ja kestävyydelle.

Kiinnitä huomiota! Voimme siis sanoa, että raudoitettuja betonirenkaita käytetään erilaisten hydraulirakenteiden rakentamiseen ja kuopan akselien pystysuoraakselien vahvistamiseen.

ominaisuudet

Betonituotteilla kaivosrunkojen rakentamisessa on laaja valikoima ominaisuuksia. Tärkeimpiä ovat tuotteen korkeus, sen sisähalkaisija sekä seinien massa, tilavuus ja paksuus.

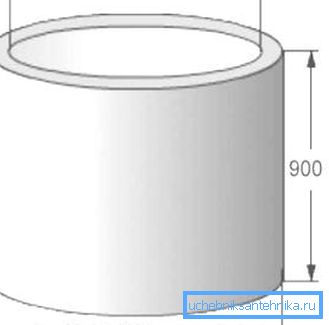

Kaksi ensimmäistä ominaisuutta on merkitty rengasmerkintään. Se koostuu kirjaimista KS ja kahdesta numerosta. "COP" tarkoittaa "seinärengasta", ja luvut osoittavat sisähalkaisijan (ensimmäinen järjestyksessä) ja osan korkeuden (toinen numero). Esimerkiksi tuotteen, jossa on merkintä KS 10-9, sisähalkaisija on 10 desimetriä ja korkeus 9 desimetriä.

Betonituotteiden koko voi olla hyvin erilainen: korkeus vaihtelee välillä 1 - 12 dm, sisähalkaisija 7 - 25 dm. Veden keräämisessä käytetään useimmiten tuotteita, joissa on merkintä KS 10-9, koska niillä on optimaalinen leveys ja 90 cm korkeus johtaa 550 - 630 kg: n massaan, mikä on myös melko hyväksyttävää.

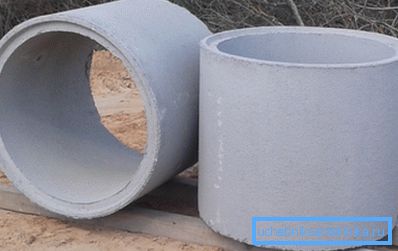

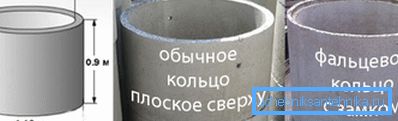

Seinämän paksuus voi vaihdella välillä 8 - 10 cm, lisäksi renkaan päät voivat olla litteitä tai ne voivat olla laipan muodossa. Lukot voivat tehdä vahvempia rakenteita ja välttää kolonnin horisontaalisen siirtymisen maaperän taivutuksen aikana.

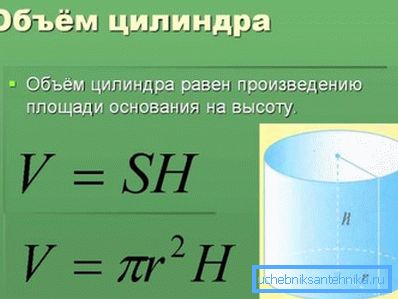

Tuotteen tilavuus voidaan helposti määrittää kaavalla:

V = S * h, jossa V on tilavuus, S on sylinterin pohjan pinta-ala, h on sylinterin korkeus.

Korkeus on merkitty merkinnässä, mutta kuinka määritetään alustan pinta-ala? alkeet:

S =? R2, missä? = 3,14, R =? D, D on merkinnässä ilmoitettu halkaisija.

Tämän seurauksena saadaan: V = 0,785 * D2 * h, lisäksi D on merkinnän ensimmäinen numero, h on toisen osan numero merkinnässä.

Lasketaan esimerkiksi, kuinka monta litraa KS 10-9 -kuopan renkaassa on:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

Joissakin tuotteissa korkeus voi olla yhtä suuri kuin 89 cm, tilavuus on hieman pienempi.

Samaa laskentaa voidaan käyttää laskettaessa vesimäärää tynnyrin vastaanottavassa osassa, mutta renkaan korkeuden sijasta korvaa vesipylvään korkeus, joka voidaan helposti määrittää laskemalla köysi kuorman kanssa kuoppaan ja mittaamalla märkäosan pituus.

Rakenteiden kokoonpano

Nyt haluamme kertoa teille, miten betonirenkaat toimivat kaivon rakentamisen aikana. Kuten jo mainittiin, ne käyttävät tätä tarkoitusta varten lajikkeen, jossa on merkintä COP 10-9.

Lukon läsnäolo ei ole välttämätöntä, monet asentajat pyrkivät tasaisesti päättymään, koska lukkojen laatu ei useinkaan ole par., Minkä vuoksi tuotteet tulevat epätasaisiksi, ja lisäksi taitettujen osien hinta on noin 500 ruplaa korkeampi. Lopuksi skeptikot väittävät, että maaperän taivutusvoima ei kykene pitämään lukkoa tai muuta kiinnitystä, koska se voi saavuttaa rakenteen pinnan useita tonneja neliömetriä kohti.

Jos aiot rakentaa kaivon omin käsin, löydät betoniasennuksen käyttöohjeita:

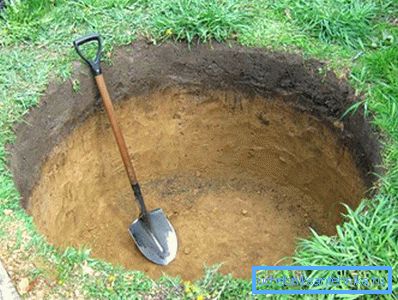

1. Maaperään kaivetaan kuoppa ensimmäiselle renkaalle noin puolitoista metriä syvälle. Säiliön halkaisija - 1,3 - 1,5 m;

1. Kuopan yli laitetaan jalustan nostovälineellä tai vinssillä kaapelin päähän, jossa on neljä koukkua edustavia vaunuja;

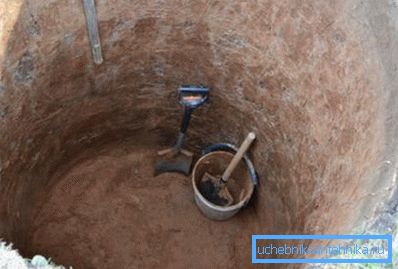

1. Ennen renkaiden laskemista kaivoon kuopan pohja on tasoitettu ja kiristetty;

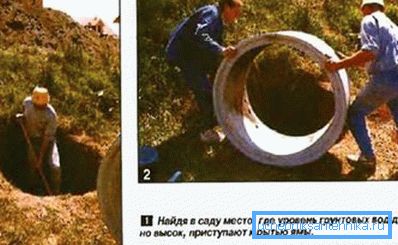

1. Betonitavarat, jotka on laitettu sivupinnalle romun tai muun vivun avulla ja jotka on rullattu asennuspaikkaan, kuten pyörään;

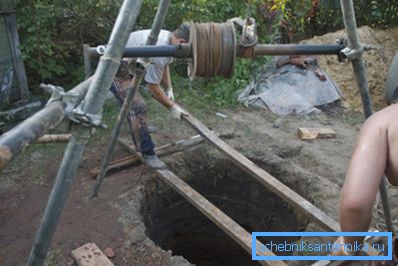

2. Kuopan suu on päällystetty kestävillä levyillä varustetulla puisella suojakalvolla, johon tuote on valssattu ja laitettu päähän;

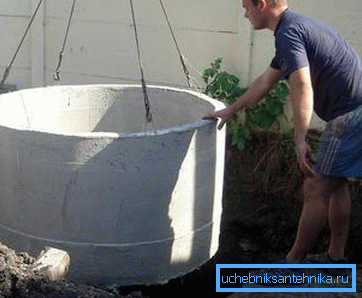

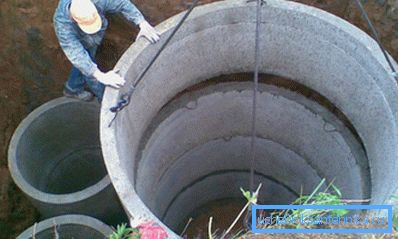

1. Kiinnitä koukun kiinnityskehykset, jotka on upotettu renkaan päihin, ja alkaa nostaa betonituotteita kuoppaan;

1. Kun rengas roikkuu kaapelilla, kilpi poistetaan kuopan suusta ja ne alkavat alentaa tuotetta, samalla korjaamalla sen liikeradan painamalla sivuttaista pintaa ja kääntämällä sitä;

1. Kun rengas on suunnitellussa asennossa, kiinnityskorvat on taitettu sisäänpäin ja pää on päällystetty hiekan, veden ja sementin liuoksella. Yleensä on paljon keskustelua siitä, miten kaivon rengas on jäänyt, tarjoamme yksinkertaisimman ja ympäristöystävällisemmän vaihtoehdon;

1. Sen jälkeen kuoppa on jälleen peitetty suojalla, seuraava tuote rullataan siihen, nostetaan tangoille, suoja on poistettu ja laitettu edelliseen osaan. Asennuksen tarkkuus säädetään käsin tai vipuja käyttäen;

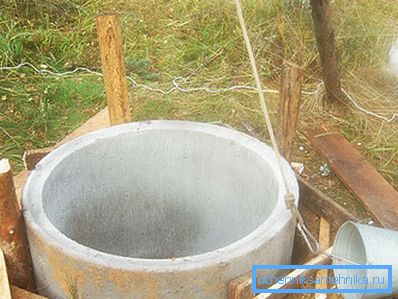

1. Leikkaa sitten maaperä kolonnin alle ja kun se putoaa maan pinnan alapuolelle, prosessi toistetaan uudelleen;

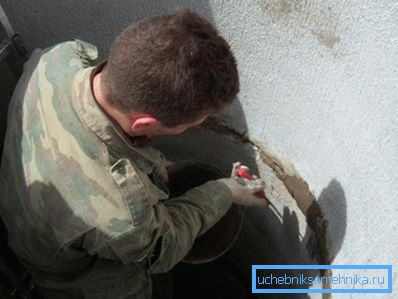

1. Koko kolonnin kokoamisen jälkeen liitokset voidellaan nestemäisen lasin kanssa sekoitetulla sementtilaastilla.

Kiinnitä huomiota! Hanki betonituotteita vain hyvämaineisilta valmistajilta, joilla on hyvä pitkäaikainen maine, koska kaivon käyttöikä ja veden tila riippuvat niiden laadusta.

johtopäätös

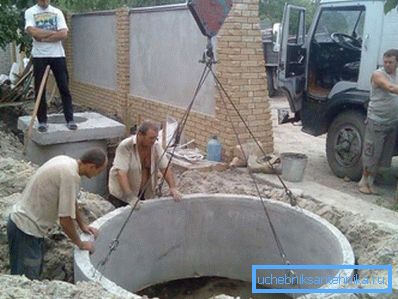

Vahvistetut betonirenkaat - kaikkein kätevin ja turvallisin materiaali kaivon itsensä rakentamiseen. Niiden asennus on tarpeeksi kaksi tai kolme ihmistä ja yksinkertainen nostomekanismi, tässä artikkelissa oleva video auttaa sinua ymmärtämään paremmin työn monimutkaisuutta.
