Kaikki mitä sinun tarvitsee tietää putkiston venttiilistä

Modernia putkistoa ei voi tehdä ilman venttiilejä, riippumatta siitä, mitä sen kautta kuljetetaan. Nämä laitteet suorittavat useita toimintoja kerrallaan, joista on mahdollista huomata suojaus herkkiä laitteita (pumppuja) vastaan, vedenpaineesta, järjestelmän paineen säätämisestä jne. Heidän mielestään sanoo, että tällaisen laitteen asennus on erittäin yksinkertaista.

Venttiililuokitus

Tällaisia ​​vesiputkien (sekä kaasuputkien jne.) Laitteita käytetään useisiin tarkoituksiin:

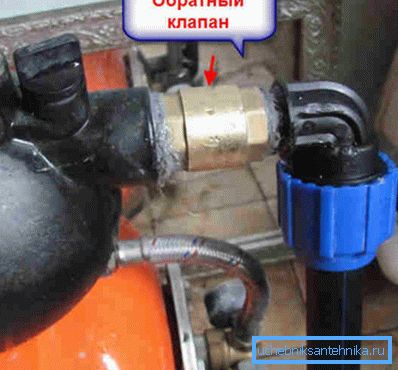

• laitteiden suojaaminen paineen nousua vastaan - esimerkiksi pumppujen eteen asennetaan tavallisesti takaiskuventtiilit, jotka estävät laitteen vahingoittumisen veden vasaran aikana. Asennus suoritetaan irrotettavilla liitännöillä siten, että vaikka kokemusta ei olisi, työ voidaan tehdä käsin;

• säätötoiminto - putkistoissa nesteen liikkuminen putkissa on sallittua vain yhteen suuntaan, niin että se auttaa myös tässä tilanteessa. Heti kun vesi yrittää mennä vastakkaiseen suuntaan, terälehti estää putken kulun;

• venttiilejä voidaan käyttää myös järjestelmän paineen säätämiseen, valitaan rajavoima, jossa kuljetettu väliaine avaa venttiilin, kun putkilinjan paine ylittää maksimiarvon, se avautuu ja paineen tasot poistuvat. Putkilinjan ilmaventtiili - välttämätön asia.

Tämä lukitus- ja säätölaitteiden toimivuus ei ole tyhjä, niitä voidaan käyttää myös pumppujen ohjaukseen, jäteveden käsittelyyn, vuotojen minimoimiseen jne.

Lue lisää eri tyyppisten venttiilien suunnittelusta ja toimintatavasta.

Viime aikoina on myös perinteisten venttiilien (jotka toimivat pelkästään voiman soveltamisen perusteella) lisäksi myös sähkömagneettisia analogeja, joita voidaan ohjata etänä. Voimansiirtosolenoidiventtiiliä voidaan käyttää esimerkiksi "älykkäissä kotijärjestelmissä", jossa yksi kaukosäädin on mahdollista ohjata säätölaitteita koko talossa ja viereisellä alueella.

Magneettiventtiilit

Keskeinen ero verrattuna muihin analogeihin on se, että se ei salli veden kulkemista paineen kasvaessa, vaan vain henkilön käskystä. Tämä on heidän tärkein etu.

Rakenteen osalta avainelementtiä voidaan pitää kelana, joka, kun sähkövirta virtaa sen läpi, saa ytimen liikkumaan, mikä avaa / sulkee reiän. Tällaiset laitteet voivat toimia sekä akuista (24 V: n syöttöjännite) että verkkoon (110 V tai 220V jännite).

Luokittelun osalta se voidaan erottaa toisistaan:

• tavallisesti avoin / suljettu tai bistable;
• Myös 220 V: n magneettiventtiili voi toimia: virtauksen kytkeminen (2/3 reitistä), sulkeminen (2/2), kolmisuuntainen (3/2).

Kiinnitä huomiota! Valittaessa sinun on otettava huomioon kunkin mallin erityispiirteet. Jos esimerkiksi sähkömagneettinen lukituslaite vapautetaan servosäätimellä, sinun on tiedettävä, että se ei yksinkertaisesti toimi nollapainehäviössä niin, että ainakin minimipainehäviö on edelleen tarpeen.

Sovelluksen osalta sähkömagneettiset laitteet sopivat täydellisesti "älykkään kodin" käsitteeseen. Esimerkiksi sähköverkkoon asennettu sähköinen vesiventtiili voi tyhjentää vettä vesiputkista automaattisesti, vaikka sinun ei tarvitse lähteä talosta, ja tämä esimerkki on yksinkertaisin.

Yksinkertaiset ja yhdistetyt mallit

Vesihuoltojärjestelmän toiminnan aikana on tarpeen ratkaista seuraavat tehtävät:

• ilmapistokkeiden vapauttaminen putkista, jotka muodostettiin suoraan käytön aikana;

Kiinnitä huomiota! Tämä ongelma on ratkaistava usein lämmitysjärjestelmän käytön aikana. Kaikille lämpöpattereille on asennettu erityinen venttiili ylimääräisen ilman vapauttamiseksi.

• veden tyhjentämisessä (esim. putken säilyttämisen aikana talvella) on varmistettava ilman virtaus, joka korvaa valutetun veden putkessa;
• putkea täytettäessä venttiilin on varmistettava ilman vapautuminen.

Ilman liikenneruuhkia, yksinkertainen Mayevsky-nosturi, jolla on manuaalinen ohjaus, selviää, tällaisen laitteen hinta ei edes saavuta 200 ruplaa.

Voidaan käyttää myös muita venttiilityyppejä:

• Yksitoimivia venttiilejä käytetään automaattisen ylipaineen vapauttamiseen. Niitä käytetään pumppauslaitteiden jne. Tehokkuuden ylläpitämiseen, paitsi että järjestelmässä on paineistettu jotain muuta, jota ei ole mukautettu;
• yhdistettynä - voit ratkaista kaikki luetellut tehtävät. Niiden laite käyttää liikkuvaa kellua, kun putki on täynnä vettä, se nousee ja sulkee suuria aukkoja, joiden läpi ilma tulee sisään, kun vesi lasketaan, se myös laskee, aukot aukeavat ja putkessa ei synny tyhjiötä.

Kiinnitä huomiota! Myös yhdistetyissä laitteissa voi olla pieniä reikiä paineen tasaamiseksi.

Tyhjennä ja valuta

Tyhjennysventtiiliä voidaan käyttää paitsi talossa veden poistamiseksi putkista myös laitteena, jolla varmistetaan vesihuollon turvallisuus kaivosta. Tällaiset toimintaperiaatteen kaltaiset laitteet muistuttavat yhdistettyä ilmaa ja talvella, kun putken paine laskee, vesi johdetaan kaivoon.

Kun paine on pienempi, pallo sulkee pistorasian ja vesi menee taloon. Jos paine laskee alle vähimmäismerkin, pallo avaa pistorasian ja vesi palaa kaivoon, jolloin järjestelmä pysyy paikoillaan, kun vesi putkessa jäätyy.

Tyhjennysventtiili on hyödyllinen kastelujärjestelmän letkujen ja putkien suojaamiseksi, tämä laite on erityisen käyttökelpoinen erillisen vesijohtojärjestelmän asettamisessa kasteluun. Jos putkea ei ole asetettu hyvin syvälle ja on olemassa jäätymisvaara, tyhjennysputki vapauttaa jäljelle jäävän veden järjestelmästä.

Voit tietysti asentaa tyhjennysventtiilin ja tehdä saman itse, mutta kukaan ei voi ylpeillä täydellisestä muistista. Venttiili ei juuri unohda laskea vettä.

Asennuksen osalta yleisimmin käytetty kierre (eli irrotettava) liitäntä. Useimmiten koko ohje on kiristää korkki mutterin kädet ja kiristä se sitten avaimella. Teollisuudessa voidaan käyttää hitsattuja ja laippaliitoksia.

Yhteenvetona

Putkiston normaali toiminta ilman venttiilejä on yksinkertaisesti mahdotonta. Tämän laitteen avulla voit huuhdella järjestelmän ulos järjestelmästä ilman ongelmia ja täyttää sen uudelleen, eikä myöskään ole ongelmia lentoliikenneruuhkien kanssa. Tällaisten laitteiden asennuksen helppous vain lisää niiden suosio.

Tämän artikkelin video näyttää putkilinjan venttiilin asentamisen kuumaa vettä varten.
