Kaasupalloventtiili: suunnitteluominaisuudet
Kaasuputkessa on välttämättä venttiilit. Se on välttämätöntä hätätilojen tai korjattavien alueiden eristämiseksi. Tämän tehtävän paras tehtävä on käsitellä kaasun palloventtiilejä, joista keskustellaan tässä artikkelissa.
Tekninen kuvaus
Ensimmäinen asia, joka on otettava huomioon, on kuulaventtiilin laite.
rakenne

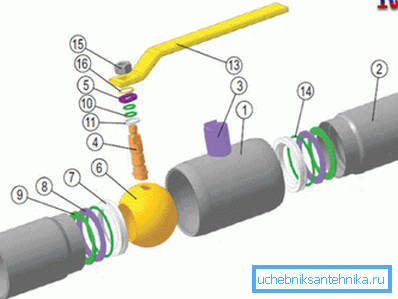

Merkintä kuvassa | nimi |
1 | Kaapin osa. Useimmiten niitä löytyy messinkistä tai teräksestä. |
2 | Liitäntäputki. Voidaan kierteellä tai hitsata. |
3 | Kurkun osa. Kuluu kaluston läpi. |
4 | Liitäntätanko Yhdistää kahvan ja pallon. |
5 | Pesin rajoitukset. |
6 | Sulje pallo. Suorittaa suoran sulkemisen ja avaamisen suoraan. |
7 | Satula. Sijoittaa pallon oikeaan paikkaan. |
8 | Soiton tuki. Pitää satulan. |
9 | Keväällä. |
10 | O-rengas tiiviste. |
11 | Rengas. |
12 | Laippa. |
13 | Kahva. |
14 | Istuimen tiiviste. |
15 | Lukitusmutteri. Pitää otteen. |
16 | Tulppa. |
Toimintaperiaate
Kyseessä olevan kaasuventtiilin tärkein ja pääkomponentti on sulkupallo, jossa on läpimenevä reikä, joka on yhtä suuri kuin liitäntäputken halkaisija ja joka on kytketty sauvan kytkentäkahvaan.
Tällaisen mekanismin toimintaohjeet ovat perusasioita:
- Mies, jolla on pieni käden liike, kääntää kahvaa 90 astetta.
- Varasto lähettää tämän liikkeen palloon.
- Seinämä muuttuu reiäksi, mikä luo helpon pääsyn.
Vinkki: ei ole suositeltavaa asentaa kahvaa puoliksi auki olevaan asentoon, koska se lisää rakenteen kulumista merkittävästi.
arvokkuus
Kaasuputken palloventtiileillä on koko joukko positiivisia näkökohtia:
- Suhteellisen alhainen hinta. Suunnittelun yksinkertaisuuden ansiosta saavutettu kalliiden komponenttien käyttö.
- Pieni paino. Se ei tee putkilinjaa raskaammaksi, minkä ansiosta se voidaan rajoittaa tavanomaisiin putkiasennuksiin.
- Korkea luotettavuus. Materiaalien valmistuksessa käytetään vain suurta lujuutta.
Vihje: On suositeltavaa valita nosturimateriaali sen ympäristön mukaan, jossa aiot käyttää sitä. Esimerkiksi messinkimallit selviävät täydellisesti korroosioprosesseista, ja teräksiset kestävät tehokkaampia mekaanisia kuormia.
- Suuri nopeus ja helppokäyttöisyys käsin. Riittää, kun kädensijan lyhyt kierros muutetaan asentoon "avoin" "suljetuksi" ja päinvastoin.
- Huoltoa ei tarvita. Tällaiset venttiilit ja varusteet voidaan asentaa turvallisesti vaikeasti saavutettavissa oleviin paikkoihin.
- Virtauksen korkea tiiviys päällekkäin. Nosturin suljettu sijainti takaa putkilinjan täydellisen sulkemisen.
- Mahdollisuus asentaa jopa veden alla. Samaan aikaan nesteen tunkeutuminen järjestelmään on täysin poissuljettu.
- Pieni koko. Ne mahdollistavat sen, että tuote ei erottua itse putken taustasta ja yksinkertaistaa sen asennusta, jota 1-2 henkilöä tekee helposti.
- Houkutteleva ulkonäkö. Ainoa silmiinpistävä yksityiskohta on kahva, joka voidaan tehdä perhonen tai laajennetun varren muodossa. Joka tapauksessa tekninen sivusto näyttää melko esteettiseltä.
- Helppo asentaa. Ehkä molemmat kierteitetyt ja hitsatut.
Tekniset tiedot
Analysoimme klassisen mallin parametrit kotikaasuputkelle asennusta varten:
parametri | arvo |
jakso | 1,5 cm tai? tuumaa |
Kierrosten lukumäärä kierteissä | 6-7 |
Tiukkuusindikaattori | Luokka A |
Kestää painetta | Vähintään 6 MPa |
Sallittu lämpötila | -20 - +130 astetta |
Runkomateriaali | Messinkimerkki LS-59-2 |
Kahvan tyyppi | perhonen |
Kohlerin kahva | Keltainen putkilinjan nimityksen sääntöjen mukaisesti |
Tiivistysmateriaali | Fluoromuovilevy |
Kierreliitäntä painemittariin | G? / G? |
Kierreliitäntöjen tyypit | Sisä- ja sisäpuoli |
Tuotteen korkeus | 5,8 cm |
Pituus kahvalla | 6,7 cm |
Kehon pituus | 6,7 cm |
Ulkohalkaisija | 3,3 cm |
Mahdolliset muunnelmat
On myös huomattava, että kaasupalloventtiilit voivat erota toisistaan joissakin erityispiirteissä, nimittäin:
- Kun mahdollista korjaus. On kokoontaitettavia ja hitsattuja näytteitä.
Vinkki: jos asennat nosturin esteettömään paikkaan, on parempi valita hitsattu tuote, jossa on hitsattu liitosputki. Niinpä saavutat mahdollisimman tiukan, mikä on välttämätöntä, jos tulevaisuudessa on vaikea huoltaa.
- Alas käytävä. Palloventtiilit voivat olla täyden reiän ja ei-täyden reiän.
Lisäksi on olemassa malleja, joissa on sähkökäyttöinen, jolloin voit automatisoida sulkemisen ja avaamisen prosessin.
johtopäätös
Putkilinjan on oltava varustettu luotettavilla nostureilla, jos yksittäiset osat on eristettävä. Tämä koskee erityisesti kaasulaitteisiin liittymispaikkoja sekä vaarallisia alueita. Paras vaihtoehto on palloventtiili sen luotettavuuden, helppokäyttöisyyden ja monien muiden etujen vuoksi (ks. Myös artikkeli Miksi asentaa Mayevsky-nosturi lämmitysjärjestelmiin).
Tämän artikkelin video tarjoaa sinulle lisätietoja, jotka liittyvät suoraan esitettyihin materiaaleihin. Valitse kaasuputken järjestämiseen vain parhaat komponentit.
