Kaapeli hyvin: laitteen ja asennustekniikan ominaisuudet

Johtojen, puhelinverkkojen ja muiden valtateiden pääsyn varmistamiseksi tarkastusta ja korjausta varten asennetaan betoni- tai muovikaapeli. Ja jos tällaisten rakenteiden valmistukseen käytettiin aikaisemmin raskaasta betonista valmistettuja raskaita moduuleja, ne korvataan nykyisin teknopolymeereistä valmistetuilla kevyillä koteloilla.

Seuraavassa kuvataan näiden tuotteiden suunnittelun piirteet, kuvataan niiden tärkeimmät edut ja asennustekniikka.

Laitteen ominaisuudet

suunnittelu

Kuten edellä todettiin, kaapelikanavien ja muiden johtimien puhelinkaivoja käytetään viestinnässä.

Ne suorittavat kaksi päätoimintoa:

• Ensinnäkin tällaisen laitteen asennus mahdollistaa pääsyn asetettuihin johtimiin ilman kaivamista. Jotta johdot olisivat kunnossa, selvitä tuulen tai korjauksen läsnäolo, ei tarvitse kaivaa kaivoa. Riittää avata luukku ja mennä alas kaivokammioon.
• Toiseksi moderneilla kaapeliyhteyksillä on melko tilava sisäkammio, johon voidaan sijoittaa passiivisia laitteita.

Tämän perusteella tällaisten tuotteiden käyttö tapahtuu melkein minkä tahansa tietoliikenneverkon asettamisen yhteydessä.

Tähän mennessä on olemassa monia muutoksia tällaisiin kuoppiin.

Niiden yleinen rakenne ei kuitenkaan muutu:

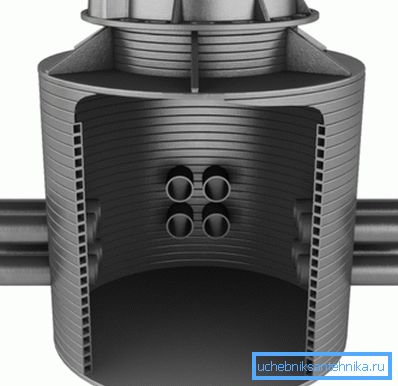

• Kehon perustana on suuri tilavuus, valmistettu betonista tai muovista (PVC, polystyreeni, polyeteeni jne.). Yleensä muovimallit ovat saatavissa jäykisteillä, jotka tarjoavat mekaanisen lujuuden.
• Avainosa on asennettu pintaan. Kaivoon sisältyy yleensä pohja ja kuopan kansi, joka joko nojautuu tai purkaa.

Kiinnitä huomiota! Joissakin kaapelikanavien kaivoissa on kaksi luukkaa: ulkoinen ja sisäinen. Samanaikaisesti sisäiseen luukkuun asennetaan salausjärjestelmä, joka voidaan avata vain erityisellä avaimella.

• Kotelo, jossa on kaivon luukku, yhdistää suun. Kaulan muotoilu voi olla myös erilainen, mutta joka tapauksessa se on tarpeeksi tilava niin, että voit mennä johdolle.
• Useita malleja on saatavilla ilman kaulaa lainkaan. Tässä tapauksessa luukku asennetaan välittömästi rungolle.

Tärkeimmät lajikkeet

Typologian osalta tällä alalla teollisuus tuottaa paljon muutoksia tämäntyyppisiin tuotteisiin.

Alla annamme vain eniten pyydetyt:

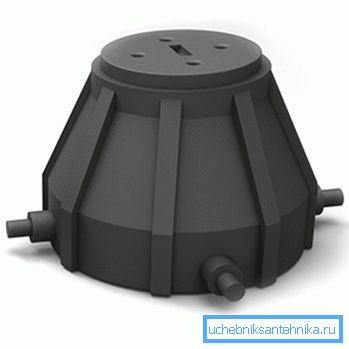

• ККТ-1 ja ККТ-2 - käytetään yleiskäyttöön. Käytetään tavallisten matalan parin viestinnän rakentamiseen yksityissektorilla (KKT-1) ja passiivisten laitteiden (KKT-2) sijoittamiseen.

• CODE - käytetään valokuituverkkojen asettamiseen. Kaivon kammio on suunniteltu asentamaan optisia liittimiä sekä varastoimaan optista kuitua.
• KKTM on hyvin matalan parin puhelinverkkoja varten. Se voidaan valmistaa sekä sylinterimäisellä rungolla (KKTM-1) että alhaalla, jotta se mahtuu eri laitteisiin (KKTM-2).

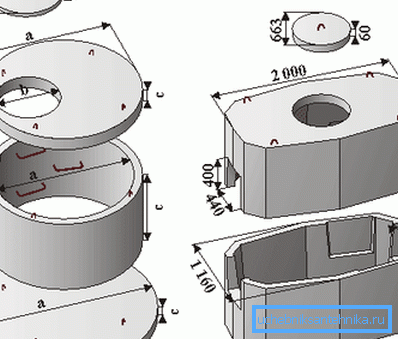

• KKS - sarja konkreettisia kaivoja kaapeliviestintään. Kaikille tuotteille on ominaista korkea lujuus ja turvamarginaali. Voidaan käyttää sekä asuinalueilla että teollisuusyrityksissä.

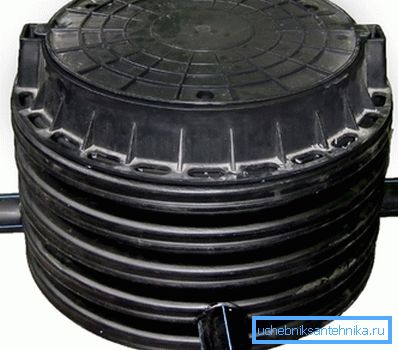

Lisäksi tässä luettelossa on erityinen paikka kaapelikaapeleilla tehokaapeleille. Niiden rakenne tarjoaa sähkömagneettisen turvallisuuden maksimitason käyttämällä moderneja eristemateriaaleja.

Muovin edut betoniin

Kaikesta lajikkeesta huolimatta nykyään muovituotteet korvaavat asteittain betonikaivot monilla alueilla.

Tähän on useita syitä:

• Ensinnäkin niillä on pienempi ominaispaino, jolla on verrattavissa olevat mekaaniset ominaisuudet.
• Toiseksi niiden rakenne on luonteeltaan korkea.
• Käytetyt materiaalit ovat kemiallisesti inerttejä (ne eivät hajoa maaperän liuoksen vaikutuksesta), kestävyyttä ja ympäristöystävällisyyttä.

Kiinnitä huomiota! Alhainen huokoisuus on vastus negatiivisille lämpötiloille noin 50 vuoden ajan. Samaan aikaan tämä ajanjakso ei riipu pakastusjaksojen määrästä, mikä on erittäin tärkeää Keski-Venäjälle epävakaan ilmaston kanssa.

• Materiaalin plastisuus mahdollistaa lähes minkä tahansa kokoisten kaivojen tuottamisen ja varmistaa myös erilaisten teknisten ratkaisujen (kytkentäkiinnittimet, tekniset reiät jne.) Toteuttamisen.
• Muovikuoppien hinta on myös melko edullinen.

Asennustekniikka

Jotta kaapeliliitäntä kestäisi mahdollisimman pitkään, se on asennettava oikein.

Ja jos sinulla on tiettyjä taitoja, on täysin mahdollista tehdä se itse:

• Ensimmäisessä vaiheessa kaivamme ojan, jonka mitat vastaavat kaivon mittoja.
• Kaivon tasaisella pohjalla me nukaamme hiekkakerroksen, tiivistämällä sen käsin tai sähköisesti. Lopuksi kerroksen paksuuden tulisi olla vähintään 15 cm.

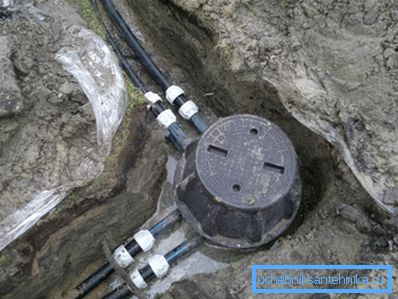

Kiinnitä huomiota! Paikoissa, joissa on suuri maaperän kosteus tai sulkeutunut pohjavedenotto, ohjeessa suositellaan 150 mm: n paksuisen betonialustan asentamista tuotteen alle.

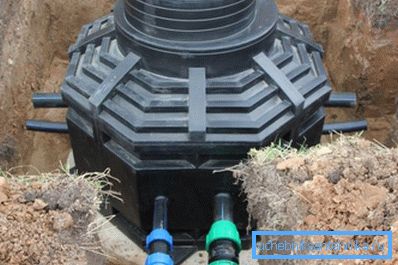

• Me asetimme kaivon valmiille alustalle.
• Voit estää sen "nousun" kastellessaan maata kaatamalla betonia "ankkuri". Valua varten käytetään betonilaatua B15 ja sitä korkeampaa.
• Jos rakenteessa on niin sanottu lastauskammio, täytämme sen betonilla ja sitä.
• Lopullisen linjauksen jälkeen alamme täyttää kuopan ja kaivon seinien välisen aukon. Nukkaa hiekka ja maasekoitus 20 cm: n kerroksissa pakollisella tiivistymisellä.
• Jos kurkku on kuljetuskuormien vyöhykkeellä, täytä betonipinta-ala. Tätä varten asennamme kruunun kehän ympärille muottiin, johon me kaada betonia.
• Pimeän alueen sijasta voit käyttää tietulevyä, jonka reikä on halkaisijaltaan sopiva.

johtopäätös

Käytä betoni- ja muovikaapeleita vähintään säästääkseen virtaa viestinnän aikana. Kun olet valinnut rakenteen oikein ja asentanut sen edellä mainittujen suositusten mukaisesti, voimme toisaalta tarjota kaapeleille pääsyn ja toisaalta suojata niitä luotettavasti ulkoisista vaikutuksista. Tämän artikkelin video sisältää tarkempia tietoja vastaavien tuotteiden suunnittelusta ja toiminnasta.
