Jäähdyttimen pysäytysventtiili - yksityiskohtainen

Akun asentaminen ei vain tarkoita vain jäähdyttimen kiinnittämistä seinään ja liittää siihen tulo- ja paluuputket. Tarvitaan myös tarvittavat venttiilit, erityisesti venttiilit, ja termostaatti ei ole tarpeeton.

Tämä lisää lämmitysjärjestelmän joustavuutta.

Miksi akkua asennettaessa tarvitaan sulku- ja säätöventtiilejä

Yleensä tämän luokan laitteisiin tulisi kuulua paitsi erilaisten nosturien lisäksi myös erilaisia ​​vaimentimia, venttiilejä. Jäähdyttimien venttiilit sisältävät myös pistokkeet, jotka on asennettu akun sivussa oleviin reikiin.

Akun asentamisen yhteydessä on suositeltavaa käyttää:

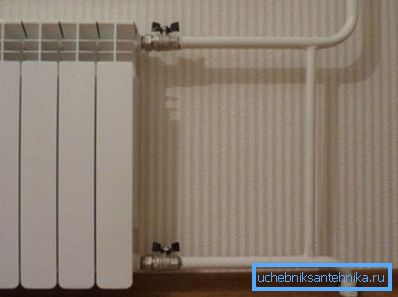

• pari palloventtiiliä - ne ovat hyödyllisiä jäähdytysnesteen virtauksen pysäyttämiseksi nopeasti akkuun. Tätä varten on järjestetty ohitus ja venttiilit asennetaan syöttö- ja paluuputkeen;

• kun jäähdytin on kytketty järjestelmään, voidaan käyttää erityistä sulkukappaletta, jossa vesi voidaan huuhdella nopeasti.

Säätölaitteesta automaattinen termostaatti on hyödyllinen, se mahdollistaa kunkin akun lämmönsiirron vaihtamisen erikseen. Tämän ansiosta on mahdollista säästää lämmitykseen, ja talossa se on mukavampaa.

Kiinnitä huomiota! Termostaatti on kytketty jäähdyttimeen itse, jota seuraa sulkukappale ja sitten ohitusputki. Vain tällaisella järjestyksellä järjestelmä toimii normaalisti.

Venttiilien yksityiskohtaiset ominaisuudet

Lämmitysjärjestelmän normaali toiminta riippuu suurelta osin nosturin tyypin oikeasta valinnasta tiettyyn tehtävään. Siksi on järkevää harkita tarkemmin venttiilityyppejä ja niiden laajuutta.

Kuulaventtiilit

Lämmityspatterin kuulaventtiili kutsutaan niin, koska sen lukitusosassa on pallon muotoinen reikä keskellä. Ja sen työn periaate on se, että yksi kahvan kierros estää veden syöttämisen putken läpi.

Tämä on erittäin hyödyllistä esimerkiksi silloin, kun akku kiirehtii sammuttamaan vesihuollon melkein välittömästi, jos ruuvilaitetta käytettiin samaan tarkoitukseen, niin sinun pitäisi viettää paljon enemmän aikaa.

Pallon lisäksi löydät analogeja, joissa on kartiomainen tai sylinterimäinen lukitusosa (niitä käytettiin venäläisissä samovareissa). Mutta suorituskyvyn kannalta se on pallo, joka ei ole kilpailussa. Koneelle on esimerkiksi ominaista lisääntynyt kuluminen.

Palloventtiilin valinnan kannalta on tarpeen ottaa huomioon sen mitat ja metallityyppi, josta se on valmistettu (on välttämätöntä, että yhdessä jäähdyttimen metallin kanssa se ei muodosta galvaanista paria).

Huomiota on kiinnitettävä myös lukitusosan reiän kokoon:

• täysi reikä - niissä reiän halkaisija vastaa tarkasti itse putken sisähalkaisijaa. Tästä syystä, kun se on asennettu avoimeen tilaan, se ei vähennä akkuun menevän veden määrää.

• standardi - niissä reiän halkaisija on noin 20% pienempi kuin putken sisähalkaisija. Tätä mallia käytettäessä saavutetaan lämmönsiirron väheneminen jäähdyttimeltä 10-15%;
• ei ole täysi reikä - pallon pienen reiän vuoksi nesteen virtausnopeus pienenee noin puoleen.

Kiinnitä huomiota! Tämän vuoksi akun asennusta varten tulisi käyttää vain täysaikaisia ​​lukituslaitteita.

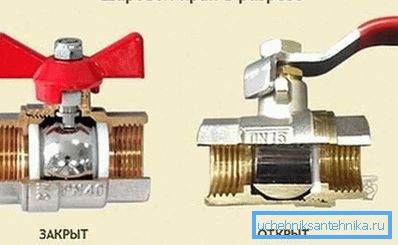

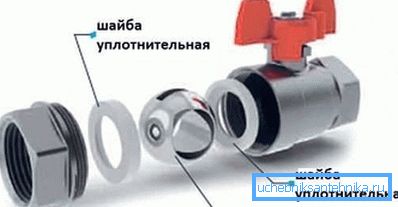

Mitä tulee säteilijän sulkuventtiilin laitteeseen, osassa näkyy metallipallo ja tiiviste, joka takaa tiiviyden suljetussa tilassa. Suhteellisen hiljattain markkinoille tulivat polymeerisulkuventtiilit, ne soveltuvat asennettaviksi mihin tahansa jäähdyttimeen riippumatta siitä, mistä materiaalista se on valmistettu.

Kiinnitä huomiota! Mallit, joissa on muovikotelo, jonka lujuus on melko huonompi kuin metalli. Mutta paksuus on enemmän, se on otettava huomioon valittaessa.

Perinteisempiä voidaan pitää metallihanaina. Yleensä käytetään joko messinkiä tai sen seoksia, joten metalliyhdistelmän kanssa ei pitäisi olla ongelmia.

Hänellä on vain 2 työskentelyasentoa, minkä vuoksi hän kuuluu "pysäytysventtiileihin". Myynnissä on 3-suuntaisia ​​venttiilejä, joita voidaan käyttää myös lämpöpatterien liittämisessä. Kaikki ero on siinä, että työasento 3 ja veden virtaus voidaan suunnata yhteen kahdesta suunnasta.

Tällaisten laitteiden hinta on alhainen ja lämmitysjärjestelmän joustavuuden vuoksi lisäkustannukset ovat perusteltuja.

Sulku- venttiili

Samantyyppisiä laitteita voidaan käyttää kytkemään lämpöpatterit (2-putkiseen lämmitysjärjestelmään). Suunnittelunsa ansiosta venttiilit, kuten palloventtiilit, mahdollistavat nopean veden virtauksen estämisen akkuun, eikä sinun tarvitse keskeyttää lämmitysjärjestelmän toimintaa. Niitä voidaan käyttää myös veden viemiseen kätevästi lämmittimestä tai nesteen täyttämiseen.

Kiinnitä huomiota! Peruskokoonpanossa oleva jäähdyttimen suora sulkuventtiili ei sisällä tyhjennysventtiilin asentamista. Mutta hyödyllinen lisäys voidaan aina ostaa erikseen.

Oston tarkoituksenmukaisuudesta teknisesti katsottuna ei ole eroa laittaa palloventtiili paluuputkeen tai valita sulkuventtiili. Jos syöttöputkessa on ainakin yksinkertainen termostaatti, molemmat vaihtoehdot toimivat samalla tavalla.

Kuitenkin palloventtiilin ja sulkuventtiilin rakenteen erot ovat edelleen olemassa. Ensimmäinen voi olla vain avoimessa / suljetussa asennossa, mutta kuusiventtiili voi säätää jäähdytysnesteen virtausta.

Merkittäviä eroja on ulkonäöltään. Kuulaventtiilit valmistetaan selvästi näkyvällä punaisella "perhosella", mutta jäähdyttimen sulkuventtiili näyttää paljon paremmalta.

Siinä ei ole venttiiliä kääntämistä varten, joten se ei erotu voimakkaasti putkista ja itse akusta. Sen hinta on korkeampi kuin palloventtiilin hinta, mutta koska lämmitysjärjestelmää ei ole valmistettu 1 vuosi, voit käyttää sitä.

Poistoventtiili, joka käytetään vedenpoistoon jäähdyttimestä, asennetaan sulkuventtiiliin. Kun sitä käännetään erikoiskahvalla, jäähdyttimen vesihuolto on estetty.

Sulkukannen asennus

Koko prosessi kestää vain muutaman minuutin, voit tehdä kaiken työn itse ilman asiantuntijoiden apua. On vain välttämätöntä olla kiire, esimerkiksi kun pieni venttiili asennetaan venttiiliin putkeen voi johtaa vakavaan vuotoon lämmityskauden aikana.

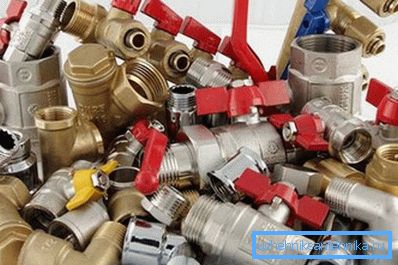

Valmistajat tuottavat venttiilejä, joilla on useita liitäntätyyppejä. Myynnissä on mahdollista löytää nostureita hitsattuun liitokseen, laippaan, muftovyyn. Ei-irrotettavaa niveltyyppiä ei voida suositella tulevien korjausten vaikeuksien vuoksi, laippaliitosta käytetään vain teollisuusyrityksissä, ja jokapäiväisessä elämässä etusija annetaan irrotettaville liitoksille.

Useimmin käytetyt nosturit, joissa on korkki- tai amerikkalaista tiivistys, varmistetaan korkealla ja työvoiman intensiteetti on vähäinen.

Tässä tapauksessa valmisteluvaiheessa on kiinnitettävä enemmän huomiota:

• täytyy päättää langan tyypistä. Nosturit voivat olla sekä kytkentä, että ulkoisella langalla tai yhdistettynä, sinun on valittava putkilangan tyypin mukaan;

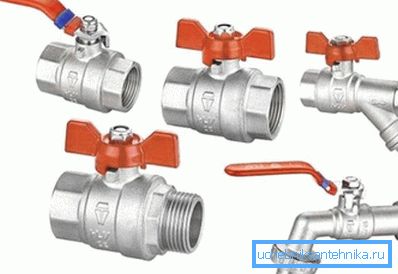

• kynän tyypillä on myös rooli. Jos putki menee lähelle seinää, sinun tarvitsee vain valita versio, jossa on perhonen, pitkä kahva vain levätä seinää vasten.

Asennusohjeet koostuvat useista toimista:

• valitsee nosturin asennuspaikan;
• tarkista kahvan eteneminen;

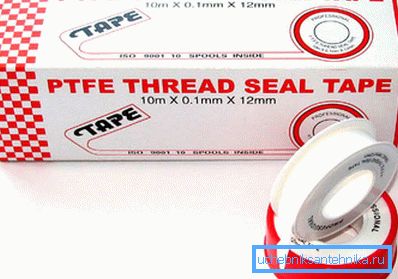

• seuraavaksi on kierteinen yhteys. Liitoksen pak- suuden lisäämiseksi on pakollista käyttää ottoa;

Kiinnitä huomiota! Vaakasuorassa putkessa on sallittu kääntää kahva pystyasennosta 45 °. Niinpä liitosta ei voi ruuvata loppuun asti, vaan hieman kääntää hanaa sivulle niin, että sitä on helpompi käyttää.

• Viimeinen vaihe on tarkastaa liitos vuotojen varalta.

Yhteenvetona

Huolimatta siitä, että lämmityspatteri on periaatteessa omavarainen, ei ole toivottavaa unohtaa venttiilit. Yksinkertaisten palloventtiilien ja venttiilien käyttö tekee lämmitysjärjestelmän työstä joustavamman ja takaa mukavuuden talossa koko lämmityskauden ajan.

Tämän artikkelin video näyttää palloventtiilin asennuksen.
