Jäähdyttimen kulmahana. laite ja kokonaismitat. käyttö ja

Lämmitykseen tarkoitetut paristot ovat lämmönvaihtoon suunniteltuja rakenteita. Järjestelmäputket on yleensä liitetty kummallekin puolelle. Ennalta arvaamattomien tilanteiden yhteydessä voidaan järjestää venttiilejä ja varusteita, joiden pääelementit ovat usein patterien kulmaventtiilit.

Tärkein tarkoitus

Jäähdytysnesteen sulkemiseen tarkoitetut tuotteet asennetaan kaukolämpöverkoihin sekä yksittäisiin erilaisiin rakennuksiin. Niiden avulla on mahdollista merkittävästi parantaa tietyn lämmitysjärjestelmän toimivuutta.

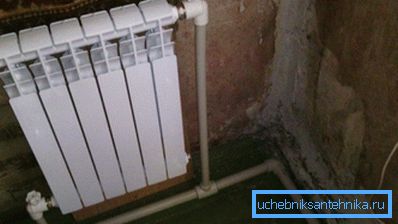

Sulkuventtiilit asennetaan tavallisesti tulo- ja poistoputkiin, mikä avaa laajoja mahdollisuuksia.

• Tarvittaessa voit vaihtaa lämmittimen poistamatta ensin jäähdytysnestettä järjestelmästä.
• Nosturin avulla on mahdollista säätää tietyn huoneen lämpötilaolosuhteita ja säästää energiavaroja.
• Jäähdyttimen puhdistaminen voidaan tehdä myös ilman työväliainetta tyhjennystä lämmitysverkosta.

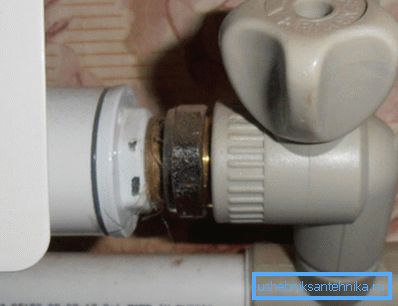

HUOM! Yleensä kulma-tyyppinen kuulaventtiili on asennettu suoraan lämmittimen eteen kahden putken kotilämmitysjärjestelmän tulo- ja poistoputkessa.

Perustiedot

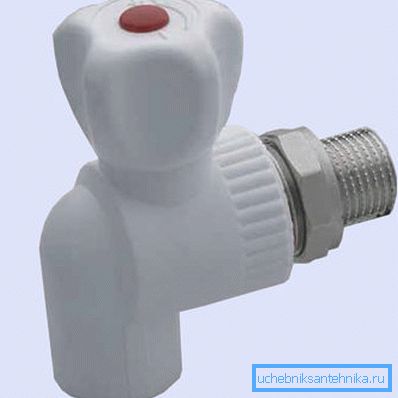

Jäähdyttimen polypropeenin kulmaventtiili on melko suosittu nykyaikaisissa lämmitysverkoissa. Sen hinta on todella alhainen, mutta se mahdollistaa viestintäjärjestelmän luotettavan toiminnan. Polymeerimateriaali kykenee kestämään merkittäviä lämpötilamuutoksia.

Tuotteen tekniset tiedot

Laitteet, joissa on polypropeenikotelo, sopivat erinomaisesti työväliaineen virtauksen estämiseen vesilämmitysjärjestelmissä. Alla olevassa taulukossa on esitetty tämän laitteen tekniset ominaisuudet, jotta aloittelevat mestarit voivat tutustua niihin.

Varoitus! Huolimatta polypropeenin aktiivisesta käytöstä vastaavien tuotteiden valmistuksessa voidaan käyttää muita materiaaleja valmistusprosessissa. Messinki ei ole yhtä suosittu esimerkiksi.

Laitteen kiinnitys

Tuotteen runko on valmistettu polypropeenista, kun taas ulompi osa sisältää valkoista väriainetta, ja sisäosa ei ole. Kiinnikkeen alla on messinkisivuosa, joka on varustettu erityisellä kierteellä, jonka avulla erityinen elementti kiinnitetään tiivistysrenkaalla.

Kahva on usein valmistettu kevyestä muovista. Pienellä ruuvilla se on kiinnitetty messinkitankoon, jossa on pari täyttölaatikkoa. Käyttöveden virtaus on estetty palloventtiilin vuoksi.

Kokonaismitat

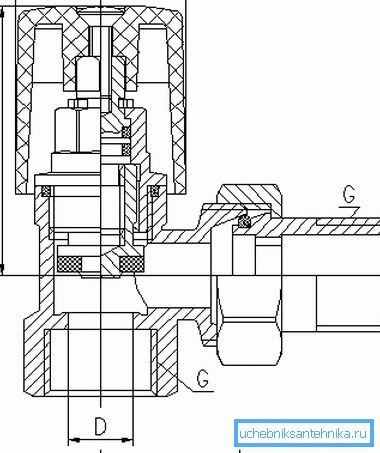

Kulmasäteilijän venttiilin 1 2 korkeus on 88 mm. Etäisyys venttiilin yläosasta keskiakseliin on 58 mm ja kierteitetyn liitoksen alusta keskiakseliin - 57 mm. Painon osalta tällainen tuote painaa tarkasti 160 g.

Jäähdyttimen kulmahana 25 3 4 on 99 mm. Venttiilin reunasta keskiakseliin etäisyys on 59 mm ja kierteestä 69 mm. Tämä laite painaa 230 g.

Asennusohjeet

• Tuotteet voidaan asentaa mihin tahansa asentoon.. Laitteen pinnalla ei saa olla kontaminaatiota. Kaikki työt on tehtävä vähintään +10 asteen ilman lämpötilassa.
• Pistorasia on kiinnitetty pyörän avaimeen. Käden kiristämisen jälkeen liitosmutteri kiristetään noin puoli kierrosta. Lanka on tiivistetty PTFE-tiivistysmateriaalilla.
• Nosturin kiinnitys polypropeenin putkeen suoritetaan lämpöaltistuksella. Työn aikana käytetään erityistä hitsauskonetta. Käyttölämpötila on yleensä 260 astetta.

Käyttö ja huolto

Tuotteita on käytettävä tietyissä lämpötilan olosuhteissa ja paineissa. Nämä indikaattorit esitetään taulukossa, jossa on teknisiä ominaisuuksia. Tuotteen runkoa ei saa altistaa kemikaaleille, jotka voivat reagoida polypropeenin kanssa.

Tapauksia, joissa työympäristön jäädyttäminen laitteen sisäosassa on vältettävä, sillä se voi vahingoittaa pääosia. Kun verkko tyhjennetään, on suositeltavaa jättää hanka auki niin, että neste ei pysy onteloissa.

Varastointi ja kuljetus

Tuotteet on säilytettävä ottaen huomioon GOST 15150: n kappaleet, jotka heijastavat perusvaatimuksia. Tuotteet on suojattava täysimääräisesti auringonvalolta. Tuuletetut markiisit ovat suositeltavia.

Kuljetuksen osalta se voidaan toteuttaa millä tahansa kuljetuksella, koska tuotteita ei luokitella erikoisrahtiin. Lastaus- ja purkamistoiminnot on suoritettava lämpötilassa, joka on vähintään -10 astetta. Jos kuljetus tapahtuu pakkasessa, on tarpeen toteuttaa tiettyjä toimenpiteitä mekaanisten kuormien siirtymisen estämiseksi.

Lopullinen osa

Erityistä huomiota ansaitsee jäähdyttimen kulma- venttiili, jossa on amerikkalainen alle. Se perustuu pikaliittimeen, joka koostuu kolmesta elementistä, joissa on korkki-mutteri ja laskuriosat. Tämän artikkelin video sisältää lisätietoa tuotteiden asentamisesta. Kun olet perehtynyt siihen, asennustyöt voidaan tehdä helposti käsin.
