Itse pumppausaseman poistin

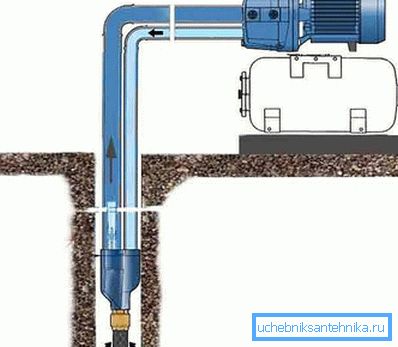

Keskipakopumppuja käytetään yleisimmin veden syöttämiseen kaivoista, harvemmin niitä käytetään veden syöttämiseen kaivosta. Tämäntyyppisen pumpun käyttö on rajoitettu, mikä on kyvyttömyys nostaa vettä yli 8 m: n syvyydestä, jos vesisuihku kaivossa on alle 8 m, niin se ei toimi nostamalla vettä tavanomaisella pumpulla. Jotta pumppu nostaisi vettä suuremmasta syvyydestä, järjestelmään on lisättävä lisälaite, jota kutsutaan ejektoriksi. Se ei ole aina mahdollista löytää sitä myyntiin, ja hintojen purku, ja pumppuaseman ejektorin tekeminen omin käsin jätemateriaaleista on melko realistinen. Se ei tietenkään ole yhtä tehokas kuin teollisuustuotannon ejektori, mutta taatusti lisää noin 5 metriä puuttuvaan syvyyteen.

Miten ejektori toimii

Ejektorin toimintaperiaate perustuu veden liikkumiseen putkessa, joka pääsee ejektorin vähitellen kapenevaan osaan kasvattamalla sen nopeutta, minkä seurauksena muodostuu alennettu paine, jossa vesi vedetään ulkopuolelta. Pumppuaseman perämoottori toimii syöttämällä vettä kierrätysputken kautta, virtaus, joka tulee kapenevaan osaan, lisää nopeutta, muodostaen alennetun paineen, jossa vettä imetään ulkopuolelta pienen paineen kompensoimiseksi. Toisin sanoen ejektori työntää vettä korkeuteen, josta pumppu voi jo imeä sitä.

Ejektorin hyötysuhteelle on tunnusomaista poistokerroin, joka osoittaa imeytetyn veden määrän kierrätetyn veden yksikköä kohti. Tällöin veden poistokerroin on 0,12, eli kun virtausnopeus ejektorissa on 1000 l / h, ejektori imee noin 120 l / h.

Ejektorin rakenne (vaihtoehto 1)

Yksinkertaisin ejektori voidaan koota tee ja kuristin perusteella - nämä osat toimivat Venturi-putkeen hyvin yksinkertaistetussa versiossa. Ejektorin muotoisia elementtejä voidaan käyttää erilaisista materiaaleista (metalli, muovi). Tällöin ejektorin rakenne on koottu metalliputkien messinki- ja kaulusliittimistä.

Ejektorin suunnittelua varten muotoiltujen elementtien halkaisija otetaan pumppuaseman suorituskyvystä ja imu- ja kierrätysputken halkaisijasta riippuen, imuputken halkaisija ei voi olla pienempi kuin 25 mm. Suunnittelussa käytetään läpimitaltaan 20 mm: n teetä 26 mm: n imuputken ja siihen liitetyn 12,5 mm: n kierrätysputken kanssa.

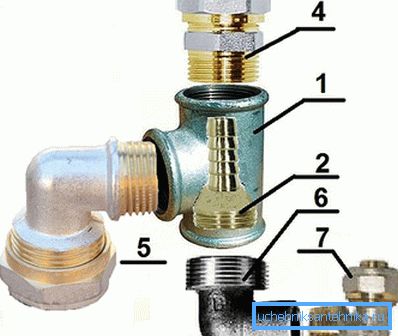

1. Tee? "Mm.
2. Liitos? "Mm ja haara 12 mm.
3. Sovitin 20 - 25 mm.
4. Kulma 90? (ulkoinen / sisäinen) metalliplastiselle putkelle? "? 16 mm.
5. Kulma 90? (ulkoinen / sisäinen) metalliplastiselle putkelle? "? 26 mm.
6. Kulma 90? (ulkoinen / sisäinen)? "??".

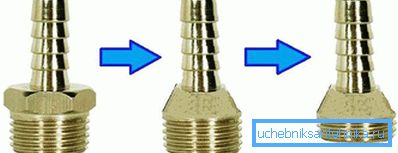

Tämän rakenteen vaikeus voi tehdä kuristimen, se on hieman muunneltava, nimittäin kuusikulmion kääntäminen kartionmuotoiseksi tilaksi.

Muodostuneen kartion alaosassa tulisi olla muutaman millimetrin halkaisija pienempi kuin suuttimen kierteen ulkohalkaisija, on myös tarpeen lyhentää sen säiettä enintään neljään kierrosta. Käyttämällä kuolla, sinun täytyy ajaa lanka ja leikata muutama kääntyy tuloksena olevan kartion päälle.

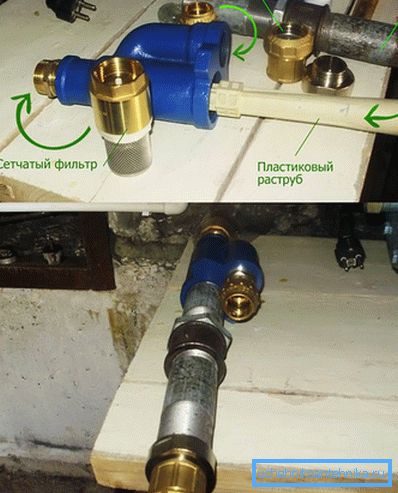

Nyt voit koota ejektorin. Tätä varten kiinnitys (2) ruuvataan tiukasti sisäpuolelle (1) niin, että liitos menee 1–2 mm: n päähän sivuputken yläreunan yli ja siten, että vähintään neljä kierrosta on sisäpuolisen kierteen päällä, niin että ulostulo voidaan ruuvata sisään (6). Jos teeman jäljellä oleva vapaa kierre ei riitä, joudut silti kiertämään liiton säikeet, jos liiton pituus on pulaa, voit laittaa siihen osan putkesta. Poistoaukon (5) kautta, jonka läpi vesi imetään, on välttämätöntä kiinnittää takaisin- venttiili siten, että kun järjestelmä käynnistyy, vesi ei ylitä imu- ja kierrätysvesijärjestelmää, muuten järjestelmä ei käynnisty. Sinun on myös tiivistettävä kaikki kierteitetyt liitokset millä tahansa tiivisteellä.

Tällaisella ejektorilla ei ole suurta poistokerrointa Venturi-putken rakenteen epätäydellisyyden vuoksi, joten sitä voidaan käyttää veden nostamiseen enintään 10 m: n syvyydestä.

Vaihtoehto 2

On myös toinen vaihtoehto ejektorin valmistamiseksi, tällainen rakenne on tehokkaampi, kun otetaan huomioon kehittyneempi Venturi-putki, sitä on vaikeampi valmistaa, mutta poistokerroin on suurempi kuin edellisessä mallissa.

1. Tee? 40 mm.
2. Napauta 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Lukitse mutteri 1/2 "mm.
6. Lukitusmutteri 3/4 "mm.
7. Korkki.
8. Tarkista venttiili
9. Union 1/2 "mm.
10. Asennus 3/4 "mm.
11. Suutin 10 mm.
12. Kierteinen sgon 1/2 "mm.

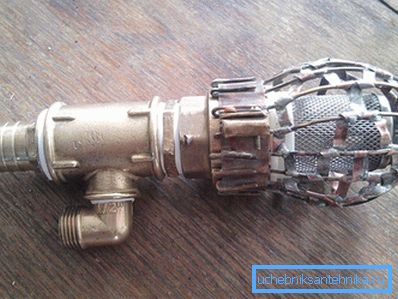

Tällainen ejektori on valmistettu teräsmuotoisista osista. Suuttimena (11) voit käyttää kupariputkea, tehdä siihen pitkittäiset leikkaukset, tiivistää ja juottaa saumat. Pistokkeissa (7) on tarpeen tehdä sopivan halkaisijan omaavia reikiä ja leikata kierteet rinteiden (3 ja 4) kiinnittämiseksi ja kiinnittämiseksi lukkomuttereilla. Suutin on kiinnitettävä pyyhkäisemään juottamalla.

Asennuksen ja käytön ominaisuudet

Ejektorin työ on tehokasta vain tehokkailla pumpuilla, joiden teho on vähintään 1 kW ja ejektorin asennuskorkeus enintään 20 m, asennus syvemmälle vähentää ejektorin tehokkuutta. Jotta pumppu, jossa on kauko-ohjain, ei onnistu, on tarpeen asettaa tuloputket ejektoriin tiukasti pystysuoraan. Varmista, että pumpun edessä on karkea suodatin, koska tällaiset pumput ovat erittäin herkkiä hankaaville hiukkasille, jotka voivat vahingoittaa pumppua. Ennen pumppua kierrätysputkessa on välttämätöntä asentaa venttiili, jotta voit säätää paluuveden määrää ja säätää siten poistoputken tehon.
