Hdpe-palloventtiili ja sen ominaisuudet

Tällä hetkellä käytettäessä useisiin tarkoituksiin tarkoitettuja tietoliikenneyhteyksiä käytetään usein matalapainepolyeteeniputkia (HDPE). Niiden asennus suoritetaan käyttämällä erikoisvarusteita, joihin kuuluu kuulaventtiilejä. Seuraavaksi tarkastelemme, mitä nämä tuotteet ovat, mitä ne ovat ja mitä niiden ominaisuuksia ovat.

Palloventtiilien PND ominaisuudet

Muoviset HDPE-putkien palloventtiilit ovat sulkuventtiilejä, jotka on suunniteltu poistamaan kokonaan putkilinjan kautta kulkevan nesteen virtaus. Palloa, jota heidät kutsutaan syystä, että lukitusmekanismi on tehty pallon läpi, jossa on läpimenevä reikä.

Palloa voidaan kääntää 90 astetta kehoon, jolloin voit avata tai sulkea kulkua. Lukitusmekanismin asentoa ohjataan vipulla. Suuren halkaisijan (150 mm ja enemmän) nostureissa lukitusmekanismia ohjaa sähkö-, pneumaattiset tai hydrauliset toimilaitteet.

Näiden laitteiden tapaus on tehty HDPE: stä, ts. sama materiaali kuin itse putkilinjalla. Lukitusmekanismi valmistaa useimmiten polypropeenia tai muuta muovia.

arvokkuus

Tarkastetuilla venttiileillä on monia positiivisia ominaisuuksia, joista:

• Kestävyys - tuote voi kestää vähintään 25 vuotta. Kestävyys riippuu pitkälti tuotteen käyttöolosuhteista.
• Luotettavuus suunnittelun yksinkertaisuuden vuoksi.
• Alhainen hinta halpojen materiaalien takia.
• Alhainen paino.
• Korkea tiiviys.
• Koska laite on valmistettu muovista, se ei ole alttiita korroosiolle, ja sedimentti käytännössä ei laskeudu siihen.

puutteet

Objektiivisuuden vuoksi tässä on joitakin näiden laitteiden haittoja:

• Ei voida käyttää virtauksen säätämiseen, koska tässä tapauksessa ne epäonnistuvat nopeasti.
• Kuten muutkin HDPE-liitännät, ne on suunniteltu pienempään paineeseen kuin putkien metalliliittimet.
• Kun lämpötila kasvaa, laitteen teho pienenee.

Kiinnitä huomiota! Ennen kuin käytät muovista palloventtiiliä HDPE-putkille, sinun on varmistettava, että sen ominaisuudet vastaavat olosuhteita, joissa sitä käytetään.

HDPE-venttiilien tyypit

Sen lisäksi, että tarkasteltavat laitteet poikkeavat halkaisijaltaan, ne voidaan suunnitella myös erilaisiin asennustapoihin:

• Collet (puristus);
• laippa;
• Hitsauksia.

Alla on yksityiskohtainen katsaus kunkin tyyppisten laitteiden ominaisuuksiin.

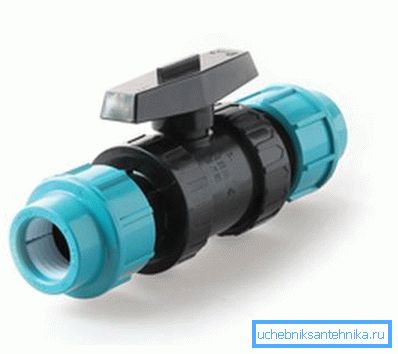

Collet

Näitä laitteita käytetään pienen halkaisijan - 20 mm - 110 mm putkistoihin. Niiden tärkein piirre on asennuksen helppous, joka voidaan tehdä käsin ilman erikoislaitteita ja ilman tällaisen työn taitoja.

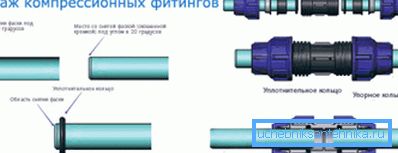

Kiinnitä huomiota! Nosturin korkealuokkaiseen asennukseen kaulusmenetelmällä on tarpeen leikata putket, jotka on liitettävä tiukasti kohtisuoraan akseliinsa, ja leikata useita millimetrejä, kuten yllä olevassa kaaviossa on esitetty.

Yleensä tätä pysäytysventtiiliä käytetään kotitalouksien vesiputkissa. Näiden laitteiden tärkeimmät ominaisuudet ovat seuraavat:

Laitteen mallista riippuen tekniset tiedot voivat vaihdella hieman. Yleensä ne kuitenkin vastaavat taulukon tietoja.

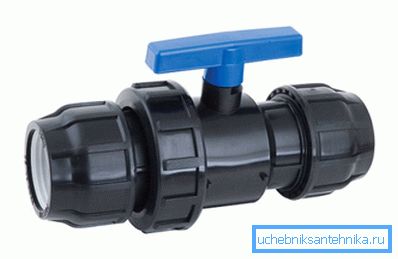

Minun on sanottava, että puristusventtiileissä voi olla sekä samat sisään- että ulostuloputken mitat, esimerkiksi 32 - 32 mm ja erilaiset, ts. voi toimia sovittimina eri halkaisijoiden putkien välillä.

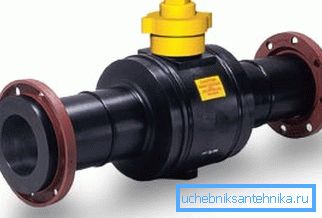

laipallinen

Laippapallon PND-venttiilejä käytetään suurten läpimittaisten putkistojen (enintään 315 mm). Niiden kytkentä putkilinjaan tapahtuu ruuveilla laipoilla. Ketjuna tämä yhteys on kokoontaitettava.

Toisin kuin aikaisemmissa laitteissa, laipalliset venttiilit kestävät enemmän painetta. Näitä venttiilejä käytetään usein kemianteollisuudessa, koska ne ovat resistenttejä hapoille ja emäksille, eivätkä myöskään koske niitä.

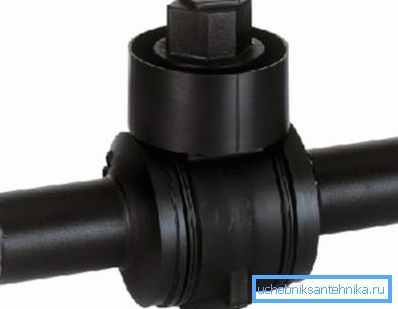

hitsaus

Tätä kytkentämenetelmää käytetään tapauksissa, joissa on tarpeen varmistaa tiiviys. Asennusohjeet ovat tässä tapauksessa monimutkaisempia.

Hitsaus voidaan suorittaa kahdella tavalla:

• pusku - erityisen hitsauskoneen avulla, joka sulaa kahden hitsatun osan päät. Tämän jälkeen osat kiinnittyvät paineen alla.
• Elektrofuusiomenetelmä - liitettävien osien pintojen kuumentaminen tässä tapauksessa suoritetaan muotoilluilla osilla, joiden läpi metalli-spiraali kulkee. Tämän seurauksena liitettävät osat ja sähköliitin hitsataan yhteen, mikä takaa luotettavan yhteyden.

Tässä ehkä kaikenlaisia ​​muovisia palloventtiilejä.

johtopäätös

Polyeteenipalloventtiilit ovat luotettavia sulkuventtiilejä, joita käytetään erilaisiin putkilinjoihin HDPE-putkista. Kuten havaitsimme, linjan tarkoituksesta ja halkaisijasta riippuen ne voidaan asentaa eri tavoin.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
