Hdpe-nosturi: suunnittelun ominaisuudet ja soveltamisala

Nykyään yhä useammin käytetään HDPE-putkia - matalapaineista polyeteeniä - kotitalouksien ja teollisuusputkien rakentamiseen. Tämä materiaali helpottaa verkkojen asentamista, lisää niiden luotettavuutta ja pidentää käyttöikää.

Toinen muovijärjestelmien plus on lukituslaitteiden yksinkertaisuus ja nopeus. Nämä ovat yleensä erityisiä PND-hanoja ja venttiilejä.

Palloventtiilin ominaisuudet

Useimmissa tapauksissa tämä venttiili on pallon tyyppiä.

Soveltamisala

HDPE-putkien liitokset ja hanat sijoitetaan verkon eri osien liitoskohtiin tämän lisäksi - virtauksen ohjauspisteissä.

Kiinnitä huomiota! Ne takaavat ilmatiiviät kaverit. Lisäksi ne tarjoavat mahdollisuuden avata / sulkea putkia sekä säätää läpi kulkevien aineiden virtausta. Niitä ovat kylmä, kuuma, aggressiivinen kemiallinen kaasu ja neste.

PND-järjestelmissä käytetään palloventtiilejä, joiden halkaisija on vähintään 20/150 mm:

• juominen ja tekninen vesihuolto;
• viemäröinti;
• kaasun toimitus;
• kastelu;
• teknisten ja kemiallisten nesteiden kuljetus.

Laitteen kokoonpano ja materiaalit

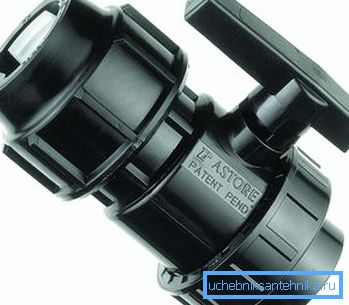

Kuulalaitteet ovat erilaiset materiaalin tuotannossa. Yleisimmin käytetyt muovihanat HDPE-putkille, messinkille ja teräkselle.

Suunnittelun mukaan tällaiset laitteet ovat tunnettuja:

• kulma;
• viestintä;
• multi-pass (kolme tai useampi sisääntulo).

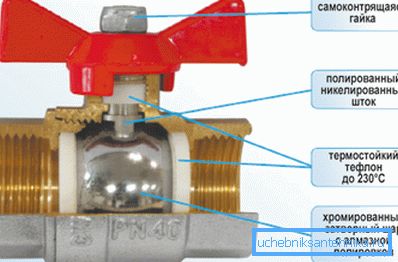

Kuulaventtiilin säätö- tai lukituselementin muoto on ympyrä, jossa on kaksi reikää. Se on kytketty laitteen kahvalle ja liikkuu akselinsa ympäri. Kun se on sijoitettu reiän keskipitkän virtauksen suhteen, se kulkee virtauksensa läpi, kun se sijoitetaan sokeapuolelle, se lukitsee sen.

Taajuusmuuttajan tyypit

Muiden putkien venttiilit eroavat muun muassa käyttömekanismin periaatteessa.

1. Kotimaisissa verkoissa, joissa on pieni poikkileikkaus putkista, virtaukset estävät putkien PND 25, 32, 50 jne. Hanat käsikäyttöisellä menetelmällä. eli niiden kahvat kääntävät vain kädet. Tämä menetelmä on tyypillinen putkilinjoille, jotka on asennettu helposti saatavilla oleville paikoille. Tästä seuraa, että nosturin pääsypisteisiin on asennettava lisäsuoja - aita tai lukitusmekanismi.
2. Laaja valikoima ja laitteita, joissa on vaihde. Tällainen toimilaite lisää manuaalista voimaa, mikä helpottaa nosturin asennon vaihtamista.

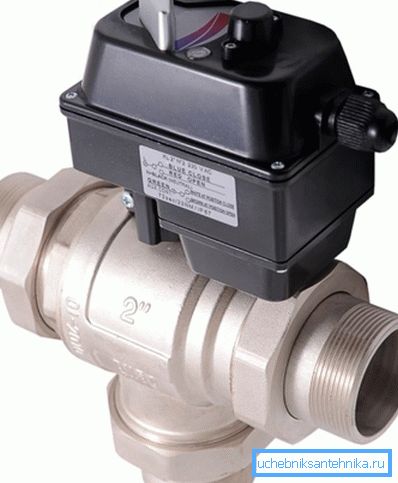

1. Putkilinjat, joiden poikkileikkaus on vähintään 150 millimetriä, eivät ole päällekkäisiä omien käsien kanssa. Käytä tässä tapauksessa automaattisia tai mekaanisia taajuusmuuttajia.

Niiden hallinta voi olla:

• hydraulinen;
• sähkö;
• pneumaattisesti.

Kiinnitä huomiota! Tällaiset laitteet voivat tarjota kauko-ohjausta tai putkilinjan sulkemisen / avaamisen täyttä automatisointia tietyin edellytyksin. Esimerkiksi - asetettu ilman lämpötila.

Asennusmenetelmät

Asenna nosturi 63 PND tai muu osa käyttämällä useita menetelmiä.

1. Butt- tai termistorin hitsaus antaa liitokselle suurimman tiiviyden. Samanaikaisesti nosturia ei voida purkaa ja käyttää uudelleen.
2. Laippaliitännän avulla voit käyttää venttiiliä useita kertoja ja vaihtaa laitetta ilman erikoislaitteita. Putkien laippojen venttiileissä on vain kaksi säännöstä: "avoin" ja "suljettu". Tämä eliminoi mahdollisuuden säätää virtausta. Tällaiset nosturit on valmistettu ruostumattomasta teräksestä tai valuraudasta. Niitä käytetään suurikokoisissa järjestelmissä: kaasu, öljyputket jne. Laitteilla on suuri lujuus. Heidän ruumiinsa on valmistettu kahdesta elementistä tai valettu.

1. Kytkentäkytkintä käytetään kaasu-, lämmitys- ja vesijohtoverkoissa, joiden halkaisija on enintään 45 mm. Tällaisia ​​venttiilejä HDPE-putkille 32 ja muille osille on helppo asentaa ja käyttää.

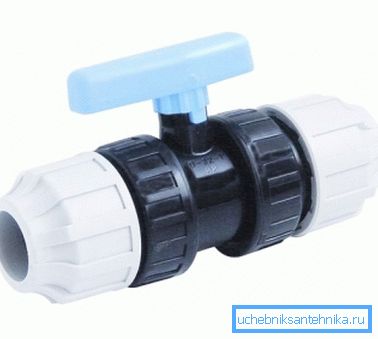

2. Kiinnitys- tai puristus- (puristus) palloventtiili on asennettu nippien ja muttereiden avulla. Liitosten pisteet on tiivistetty tiivisteillä. Nännin kytkentä mahdollistaa laitteiden moninkertaisen käytön.
3. Nosturin mahdollinen ja yhdistetty asennus. Tässä tapauksessa käytetään saman poikkileikkauksen omaavien elementtien hitsausta, esimerkiksi 32-32 ja laippoja.

Palloventtiilien edut ja haitat

Muoviputkien kuulaventtiilien edut on lueteltu alla.

1. Pitkä käyttöikä.
2. Nosturien PND: n luotettavuus ilmaistaan ​​virtauksen taattuina päällekkäinä ja niiden täyteen tiivistymisenä.
3. Laitteita voidaan käyttää virtauksen ohjaimena.
4. Laitteessa on vähintään osia. Tämän takia sen hinta ei ole liian korkea, ja epäonnistumisen todennäköisyys vähenee.
5. Virtaus voidaan katkaista hyvin nopeasti. Tämä takaa maksimaalisen verkonhallinnan tehokkuuden.
6. Yleensä nosturin asennukseen (poikkeus - hitsattu liitäntä) erikoislaitteet, melko tavalliset avaimet, eivät ole tarpeen.

Laitteiden haitat.

1. Rajoitetun koon hallitsija. Mitä suurempi putkiosa on, sitä vaikeampaa on löytää palloventtiili.
2. Kun laitetta käytetään virtauksen säätämiseen ja se ei välttämättä pääse täysin päällekkäin, se pystyy poistamaan paineen käytön aikana. Tämä johtuu lukituspallon muodonmuutoksesta, joka aiheuttaa kaasun tai nesteen vaikutuksen verkossa.
3. Ohje varoittaa, että tällaisia ​​laitteita voidaan käyttää kaasuputkissa, joiden paine ei ylitä 10 baaria, ja vesiverkkoja, joiden paine ei ylitä 16 baria.

johtopäätös

HDPE-putkien nosturit tarjoavat mahdollisuuden luoda optimaaliset olosuhteet nesteitä ja kaasuja kuljettavien järjestelmien käyttöön. Erilaisten mallien ansiosta ne voidaan valita kaikentyyppisille putkilinjoille.

Tämän artikkelin video auttaa sinua ymmärtämään asiaa selkeämmin.
