Gost nosturilla: tutkimme venttiilien olemassa olevia

Tämän artikkelin tarkoituksena on selvittää, mitkä valtion standardit säätelevät venttiilien tuotantoa. Tutustumme useisiin nykyisiin GOSTiin ja tutkimme niiden perusvaatimuksia. Joten mene.

Luettelo

Aloitetaan lyhyt luettelo asiakirjoista, joiden kanssa meidän on otettava yhteyttä.

• GOST 25809-96 Se on omistettu valmistettujen sekoittimien ja hanojen tyypeille ja kooille.

Kummallista on myös se, että maahantuodut putkistot sopivat enimmäkseen standardin antamiin kokorajoihin - yksinkertaisesti siksi, että sen suositukset perustuvat ihmisen anatomian ominaisuuksiin.

• GOST 21345-2005 kuvaa pallojen ja korkkien nostureiden valmistuksen yleisiä teknisiä edellytyksiä. Joitakin varauksia: ne on suunniteltu putkistoihin, joiden paine on enintään 250 ilmakehää ja joita ei voida käyttää erityisolosuhteissa (ydinenergiassa, syövyttävien nesteiden kuljetuksen aikana jne.).
• GOST 9544-2005 sisältää venttiilien tiiviyden normit ja luokittelee sen tiiviysluokan mukaan.
• GOST 10944-97 sisältää teknisiä ehtoja säätelynostureiden (kuristimet, kolmitiet, jne.) tuottamiseksi.

GOST 25809-96

merkki

Standardissa asetetaan muun muassa hanat ja sekoittimet. Niissä olisi käytettävä seuraavaa merkintää:

Etiketin lukemista koskevat ohjeet ovat yksinkertaisia ​​ja yksinkertaisia.

Nimitys sisältää:

1. Saniteettilaitteen tyyppi (Cm tai Cr).
2. Kirjainten sekvenssi.
3. Viittaus standardiin.

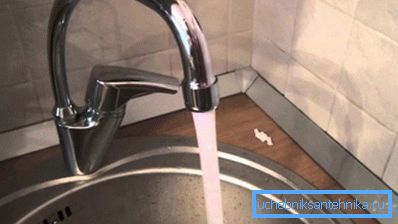

Joten, SM-MDTSBA GOST 25908-96 on klassinen keittiön hana: se on suunniteltu pesuun, varustettu kahdella hanalla, putket työnnetään yhden keskireiän läpi, hanan runko on kiinnitetty itse pesualtaan, nokka on varustettu ilmastimella.

vaatimuksista

Emme anna kaikkia vaihtoehtoja hanojen ja sekoittimien valmistukseen standardin mukaisilla perusmitoillaan: ne, jotka haluavat, voivat lukea koko tekstin yksin.

Valitse vain keskeiset kohdat.

• Rungon, lampaiden, vaipan ja kytkimien muotoa ei säännellä standardilla ja se määräytyy työpiirustusten perusteella.
• Seinään kiinnitettävien sekoittimien keskikohdan tulisi olla 100 tai 150 mm.

Käytännössä kuitenkin kaikki markkinoilla olevat kotimaiset tuotteet valmistetaan keskellä 150 mm.

• Ganderin tulee varustaa ilmastimella, suoristuslaitteella (lyhyt pystysuuntainen osa, joka estää veden roiskumisen pesualtaan reunaan) tai palaa.

• Keskeiset sekoittimet voidaan valmistaa valupöydällä tai joustavilla liitoksilla.

Kirjoittajan huomautus: nyt ei ole myynnissä melkein valettuja teesejä, mikä on hyvä uutinen. Tee sekoittimen vaihtaminen - joulukuusi omin käsin liittyy teräksen vesihuollon osittaiseen purkamiseen, on erittäin väsyttävää ja kestää vähintään tunnin. Vertailun vuoksi - letkujen sekoitin vaihdetaan 15 minuutissa kahdella savun taukolla.

• Suihkuputken liitäntähana koteloon ja kastelukankaan on oltava G1 / 2 (puoli tuumaa), gus - G3 / 4 (kolme neljäsosaa tuumaa).
• Ajoneuvon hanat on voitava asentaa 34 mm: n pesualtaiden ja pesualtaiden aukkoihin.

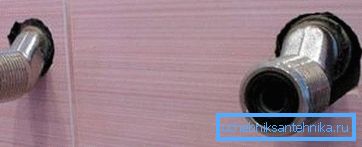

• Viiveiden (epäkeskot seinämikserin asennukseen) epäkeskisyys on 3 mm. Se kompensoi syöttöjohtojen asennuksen poikkeamia keskimmäisestä keskipisteestä. Lisäksi sotkujen muodon pitäisi sallia niiden kiertyminen: ne on varustettu ulkonemilla tai niiden ulkopuolella.


• Sekoittimet on toimitettava täydellisinä, täyteen letkuihin ja tiivisteisiin.

GOST 21345-2005

Standardilla on kansainvälinen asema: se on hyväksytty 12 entisen Neuvostoliiton valtion alueella. Tarve korvata aikaisemmin olemassa oleva GOST 21345-78 syntyi syistä, jotka olivat pikemminkin organisatorisia kuin tekniset: GOST 21345-78: n mukaisella palloventtiilillä ei ole vakavia rakenteellisia eroja sen nykyisistä vastaavista; korkkiventtiilien suunnittelussa ei ole tapahtunut oleellisia muutoksia viimeisen puolen vuosisadan aikana.

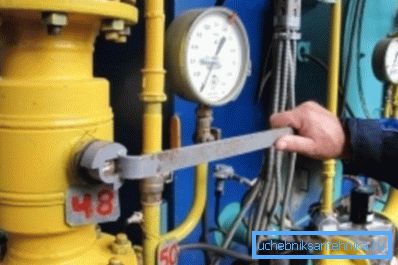

Mikä on korkki- tai palloventtiili GOST 21345-2005 mukaan?

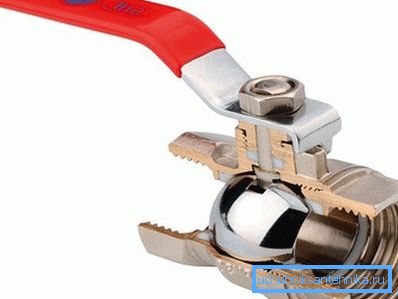

• Täysin reiän nosturissa tehollinen halkaisija ei voi olla pienempi kuin 95% sisääntulosuuttimen halkaisijasta, jonka koko on enintään DN350 ja vähintään 92% koko DN400 ja enemmän. Venttiilin tehokas halkaisija on supistettu, ja se sovitetaan yhteen kuluttajan kanssa.

Tärkeää: nykyaikaiset palloventtiilit houkuttelevat mm. Kapeampi kulku vähentää tätä etua korkki- ja ruuviventtiileihin minimiin.

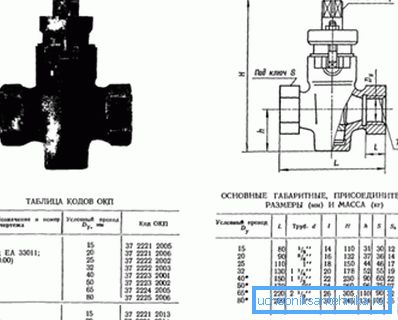

• Venttiilin nimelliskoko GOST: n mukaisesti vastaa seuraavaa taulukkoa:

• Ennen nosturin asennusta kaikki sen osat on puhdistettava lialta.
• Korkkipintojen ja korkki- venttiilirunkojen hankauksen tulee olla hapottomia.
• Kiristetty tiiviste voi päästä uraan, jonka korkeus on enintään 30% (vähintään 2 mm).
• Kun runko asennetaan nastoihin, jotka ovat tyypillisiä suurille halkaisijoille, palloventtiilin GOST vaatii, että nastojen päät ulottuvat muttereista ainakin yhden kierteen kierteen. Nastat kääritään koteloon, kunnes se pysähtyy.

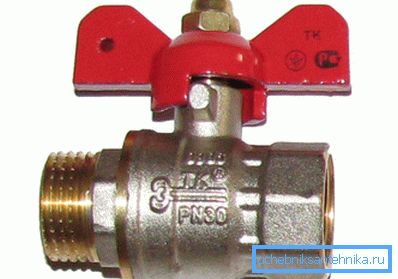

• Kahvan ääriasennoissa on oltava rajoitin.

Muuten: korkit, joissa ei ole kahvoja, eivät periaatteessa ole ja eivät voi olla.

• Nosturia voidaan toimittaa osittain purettuna, jolloin kahva irrotetaan tai vaihteisto (suurille halkaisijoille). Poistetut osat on pakattu samaan säiliöön.

GOST 9544-2005

Miten palloventtiili luokitellaan GOST 9544-2005: n mukaan? Mitkä ovat sen portin tiiviysvaatimukset?

Aloitetaan testimenetelmällä. Ne toteutetaan yksinkertaisella ja läpinäkyvällä tavalla: venttiilielementti kiinnitetään hermeettisesti putkistoon, jonka halkaisija on sopiva, minkä jälkeen siihen syntyy käyttöpaine. Kaasuventtiilit testataan paineilmalla; Vuotojen säätämiseksi venttiili asetetaan veteen.

Säilytysaikavalvontavalvonnan on oltava seuraavan taulukon mukainen:

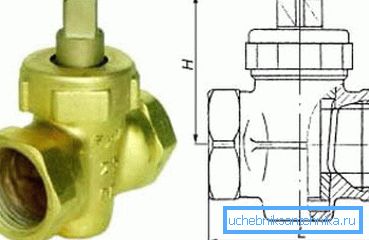

Kummallista on, että GOST 9544-93: n mukaan korvattu korkki- tai palloventtiili, joka korvattiin GOST 9544-2005: lla, testattiin riippuen paitsi halkaisijasta myös tiivistystyypistä. Metalli-metalli- ja ei-metalliset tiivisteet testin kesto vaihteli.

Miten hermeettiset luokat määrätään? Annamme taulukon luokkatehtävistä riippuen vuodon tilavuudesta venttiilielementin eri nimellisläpimitoilla.

Huomaa: luokka A on määritetty ilman näkyviä vuotoja.

Se on hyödyllinen: kaikentyyppisille moderneille kuulaventtiileille tyypillinen tiiviysluokka on A. Samanaikaisesti niiden hinta on suunnilleen yhtä suuri ja usein alhaisempi kuin korkki-, ruuviventtiilien, teräs- ja valurautaventtiilien hinta. Tällaisten ominaisuuksien vaikutus asiakkaiden mieltymyksiin on melko ennustettavissa: muuntyyppiset venttiilit ja varusteet poistuvat nopeasti massamarkkinoiden putkistosta.

GOST 10944-97

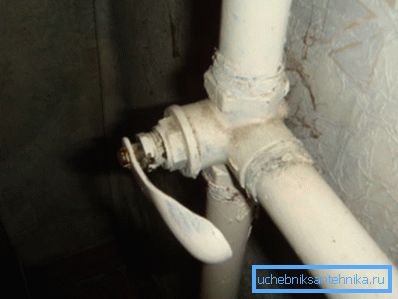

Tämä kolmiosaisen venttiilin, kuristimen ja muiden lämmityskytkinten GOST on myös kansainvälinen; se hyväksyttiin kuitenkin vain kahdeksassa entisessä unionin tasavallassa. Korosta asiakirjan tärkeimmät säännökset.

Standardia sovelletaan jäähdytysnestesäiliöiden virtauksen säätämiseen ja estämiseen, joita voidaan käyttää jopa + 150 ° C: n lämpötiloissa ja vähintään 10 kgf / cm2: n paineessa. Siinä kuvataan kaikki lämmitykseen käytettävät liittimien päätyypit: ruuvi, korkki, palloventtiilit ja kuristimet (joiden säätöyksikkö on liikkuva edestakainen neula).

Tuotemerkintä määräytyy seuraavasti:

1. Nosturin tyyppi. Siten kirjain B on merkitty ruuviventtiilillä, kirjaimella P - korkki, W - pallo ja D - rikastin.
2. Toiminnallisuutta. Tässä on luettelo symboleista:
3. КРТ - kolmisuuntainen nosturin säätö.
4. KRP - nosturi läpi säädön.
5. KRD - kaksinkertainen säätönosturi.

• KRM - nosturin säätöyksikkö.
• KZ - sulkuhana.

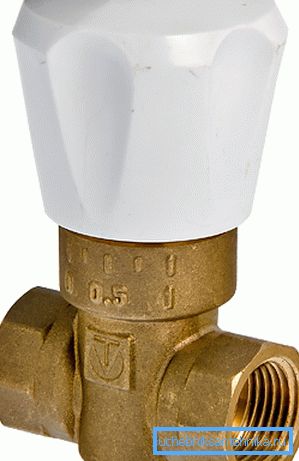

Suljetussa asennossa säätöventtiilit eivät saa ylittää yli 20 cm3 / min DN15: n koolle ja 30 cm3 / min DN20: lle painehäviössä venttiilin yli 10 kgf / cm2.

Jos hana ei ole yleinen ja sopii vain oikean tai vasemmanpuoleiseen asennukseen, se on lisäksi merkitty kirjaimilla P tai L.

Minimi testipaine, joka kaikkien standardin mukaisten venttiilielementtien on kestettävä, on 15 ilmakehää.

Nosturien ulkopinnat kevennetään (puhdistetaan oksideista ja mittakaavasta).

1. Langojen akseleiden välinen kulma on 90 tai 180 astetta 1 asteen tarkkuudella.
2. Häiriön aika (erityisesti kiristämättä tiivistettä) ei saa olla pienempi kuin 1000 sykliä.
3. Kahvan materiaalin ja rakenteen on estettävä se lämpenemästä yli + 40 ° C: n lämpötilassa koko käyttölämpötila-alueella.
4. Laite tulee varustaa kahvan liikkeen rajoittimilla ääriasennoissa. Tällöin rajoittimien suunnittelussa tulisi sulkea pois muutos niiden asemassa elinolosuhteissa.
5. Tuotannon mukaan seuraavien materiaalien käyttö on sallittua:

• Messinki - kehon ja suljin.
• Fluoroplastinen - liitosten tiivistämiseen.
• Kahvat - polypropeenista, polyamidista ja polystyreeneistä, joissa on teräsydin tai upotetut osat.

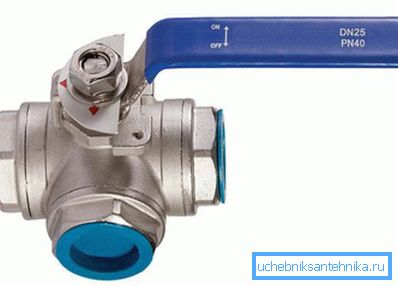

Kotelon etiketissä on oltava valmistajan logo, nimellinen halkaisija ja suurin käyttöpaine sekä ruuviventtiileissä ja kuristimissa - jäähdytysnesteen virtaussuunta. Kotelo on merkitty kupera tai painettu fontti.

johtopäätös

Toivomme, että tutustumme nykyisiin sääntelyasiakirjoihin on hyödyllistä lukijalle. Tämän artikkelin video sisältää perinteisesti lisämateriaalia aiheista, joista keskustelemme. Onnea!
