Du50 kuulaventtiili: vaihtoehdot, koot, ominaisuudet
Kuuluventtiiliä Dn50 voidaan käyttää venttiilinä putkilinjojen kuljettamiseen ja varastointiin eri nesteiden ja kaasujen säiliöissä. Tällaiset laitteet eroavat kiinnitystavassa, joka voi olla laippa, kytkentä ja hitsattu (juottaminen) sekä valmistusmateriaaleissa, joissa käytetään terästä, messinkiä, polyeteeniä ja polypropeenia.
Eri lukituslaitteilla voi olla tekniset ominaisuudet ja ne voivat poiketa toisistaan näissä indikaattoreissa, joita käsitellään jäljempänä. Ja myös tässä artikkelissa esitetyn videon aihekohtainen esittely tarjotaan sinulle.
Pysäytysventtiilit DN 50 mm
Huom. Jos tarkastelet merkintää, palloventtiilillä 50 mm on tavallisesti lisä lyhenne nimikkeeseen. Esimerkiksi millimetrien edessä ovat kirjaimet Dy tai Dn - ja toinen ja toinen merkitsevät ehdollista tai ulkohalkaisijaa. Mutta jos täytät lyhenteen KSHTsP (P: n sijasta se voi olla F, M tai K), tämä tarkoittaa sitä, että edessäsi on hitsattu kaikki hitsattu kuulaventtiili (laippa, kytkentä tai yhdistetty).
Yleiset vaihtoehdot
- Laipalla varustetut sulkuventtiilit, hitsatut (hitsausta varten) ja kytkentäliitännät tehdään yleensä DN: stä 15 - 500 mm, joka on suunniteltu nimellispaineelle (Ru) 1,6 - 4,0 MPa.
- Useimmissa tapauksissa tällaisia nostureita (Dn 50) käytetään teollisuus-, teollisuus- ja julkisissa rakennuksissa, öljytuotteita pumppaavissa putkistoissa, vedessä ja kaasussa sekä säiliöissä niiden varastointiin.. Tällaisia mittoja sisältäviä lukituslaitteita asennetaan kuitenkin omin käsin ja jokapäiväisessä elämässä, esimerkiksi itsenäisesti lämmitettäessä nousuputkia, kattiloita tai säiliöitä veden ja dieselpolttoaineen varastointiin.
- Venttiilien ja varusteiden valmistus suoritetaan GOST 21345-78: n ja GOST 28343-89: n sekä TU 04671406-003-98 mukaisesti.. Alueilla, joilla on leuto ja kylmä ilmasto, sertifiointi tehdään Venäjän GOSGORTEKHNADZORin UHL GOST 15150: n mukaan.
Tuotteen yleiskatsaus
Tällaiset nosturit on yleensä valmistettu teräksestä Art. 20, 09G2s ja 1218N10T, kun taas suurin käyttöpaine (Ru) pysyy muuttumattomana - 1,6 MPa - 4,0 MPa. Asennusmenetelmät (yhteys) voivat vaihdella kokoonpanon mukaan, joten se voi olla KShTsF, KShTsP, KShTsM tai KShTsK.
DN | PN | KOODI KShTsF | d | D | D1 | D2 | G | h | H | minä | L | Massa (kg) |
15 | 40 | 015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1.8 |
20 | 40 | 020.040.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2.2 |
25 | 40 | 025.040.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2.7 |
32 | 40 | 032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3,7 |
40 | 40 | 040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4.6 |
50 | 40 | 050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
65 | 16 | 065.016.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
65 | 25 | 065.025.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
80 | 16 | 080 / 70.016.02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11.2 |
80 | 25 | 080 / 70.025.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
100 | 16 | 100 / 80.016.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
100 | 25 | 100 / 80.025.02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
125 | 16 | 125 / 100.016.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27.5 |
125 | 25 | 125 / 100.025.02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28.5 |
150 | 16 | 150 / 125,016,02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
150 | 25 | 150 / 125,025,02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
200 | 16 | 200 / 150,016,02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 200 / 150,025,02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 250 / 200,016,02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 250 / 200,025,02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300 * | 16 | 300 / 250,016,02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | - | 750 | 155 |
350 * | 16 | 350 / 300.016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | - | 750 | 276 |
500 * | 16 | 500 / 400,016,02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | - | 990 | 610 |
KShTsF: n tekniset parametrit
Huom. KShTsF: ää käytetään pääosin teollisuusalueilla.
Ballomax DN, (mm) | Art. | Etuovi | DH | d | T | L | H1 | H2 | Paino, kg | |
10 | 71,102,010 | 10 | 38 | 17.2 | 1.8 | 210 | 50 | 116 | 140 | 0,8 |
15 | 71,102,015 | 10 | 38 | 21,3 | 2 | 210 | 50 | 116 | 140 | 0,8 |
20 | 74,102,020 | 15 | 42 | 26,9 | 2,3 | 230 | 47 | 115 | 140 | 0,8 |
25 | 74,102,025 | 20 | 51 | 33.7 | 2.6 | 230 | 47 | 120 | 140 | 1 |
32 | 74,102,032 | 25 | 57 | 42.4 | 2.6 | 260 | 48 | 124 | 140 | 1,4 |
40 | 74,102,040 | 32 | 76 | 48,3 | 2.6 | 260 | 41 | 129 | 180 | 2.1 |
50 | 74,102,050 | 40 | 89 | 57 | 2,94 | 300 | 41 | 135 | 180 | 3 |
Taulukko parametreista KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)
Nimitys KSHZ RMHS (RMUS) | DN | L | G | H | |
16-6 | 6 | 70 | 1/4 | 112 | 110 |
25-6 | 76 | ||||
40-6 | 76 | ||||
16-10 | 10 | 75 | 3/8 | 112 | 134 |
25-10 | 80 | ||||
40-10 | 80 | ||||
16-15 | 15 | 85 | 1/2 | 125 | 123 |
25-15 | 105 | ||||
40-15 | 105 | ||||
16-20 | 20 | 95 | 3/4 | 136 | 134 |
25-20 | 110 | ||||
40-20 | 110 | ||||
16-25 | 25 | 105 | 1 | 127 | 174 |
25-25 | 120 | ||||
40-25 | 120 | ||||
16-32 | 32 | 120 | 1 1/4 | 215 | 184 |
25-32 | 145 | ||||
40-32 | 145 | ||||
16-40 | 40 | 130 | 1 1/2 | 215 | 231,5 |
25-40 | 150 | ||||
40-40 | 150 | ||||
16-50 | 50 | 150 | 2 | 280 | 233 |
16-65 | 65 | 185 | 2 1/2 | 280 | 233 |
16-80 | 80 | 205 | 3 | 342 | 330 |
Mitat ja asennusmitat Taulukko KSHTsM Du 6-80 mm
Näkymä. hakemus | Kaasulle 10 bar, vedelle 16 bar |
SDR | SDR11 |
materiaali | PE80 / PE100, PE2406 / PE3408 |
Avaaminen / sulkeminen | ? kierto |
lämpötila | -29 - 600С |
Läpikulun tyyppi | Täysi reikä |
Aputangon tyyppi | Teleskooppinen jatke |
Puhdistustyyppi | Ilman puhdistusta 1 puhdistus, 2 puhdistus |
Kotelon ja kellon hitsaus | Sähköinen tai kytkentä |
Testistandardit | EN 1555, ANSI / ASTM B16. 40 |
SDR11-taulukko
Huom. Polyeteenilaitteita käytetään maanalaisessa asennuksessa.

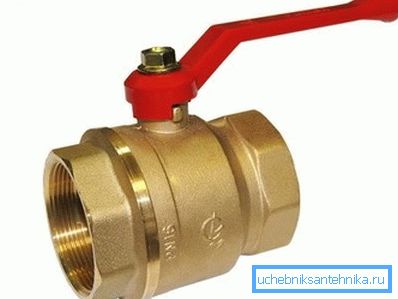

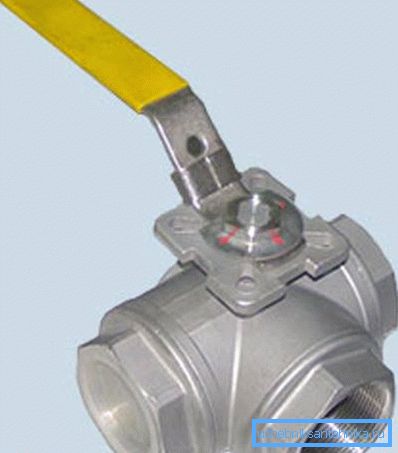

Yhdistetyt nosturit eivät ole kovin erilaiset kuin kytkentäventtiilit, mutta myös niiden hinta, vain KShTsK: lla voi olla myös amerikkalainen, asennettava tai suodatin ulkoisten putkikierteiden sijaan ja sitten niiden kustannusten nousu.
Polypropeenilaitteet ovat erittäin suosittuja itsenäisen lämmityksen putkisto- ja lämmityspiireissä - useimmissa tapauksissa PPR on suosinut metallia ja tämä ei ole yllättävää. Tällaiset yksiköt kestävät jopa 100 ° C: n käyttölämpötiloja ja jopa 10 bar: n käyttöpaineita, mikä riittää normaaleihin olosuhteisiin. Samankaltaisten laitteiden telakointi putkistoon suoritetaan juottamalla tai hitsaamalla erityisellä juottimella.
johtopäätös
Yhteenvetona voidaan todeta, että jokapäiväisessä elämässä voit käyttää pääosin messinkiä KShTsM ja KShTSK sekä polypropeenijuottimia. Voit aina asentaa ne itse, jos tämä noudattaa valmistajan ohjeita.
